图解教程    阅读:5379

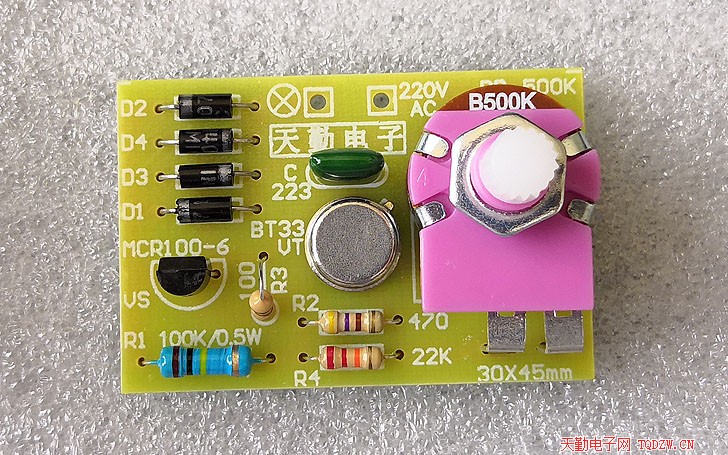

BT33调光电路套件是采用单结晶体管BT33和单向可控硅MCR100-6组成的调光电路,可以给10-40W的白炽灯调光,220V市电供电,安装调试时要注意安全。

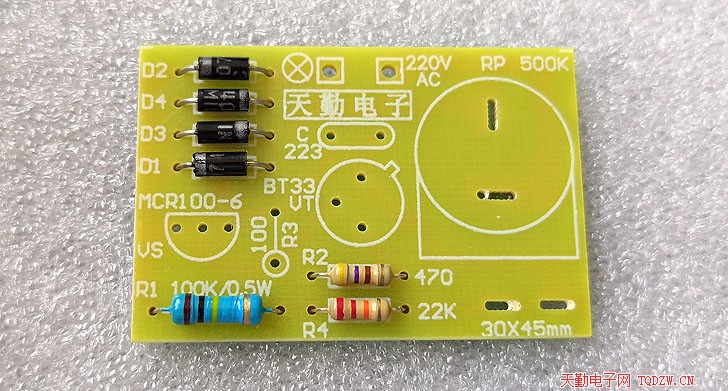

1、焊接二极管和电阻,二极管极性不能装错,电阻R3稍后再按装

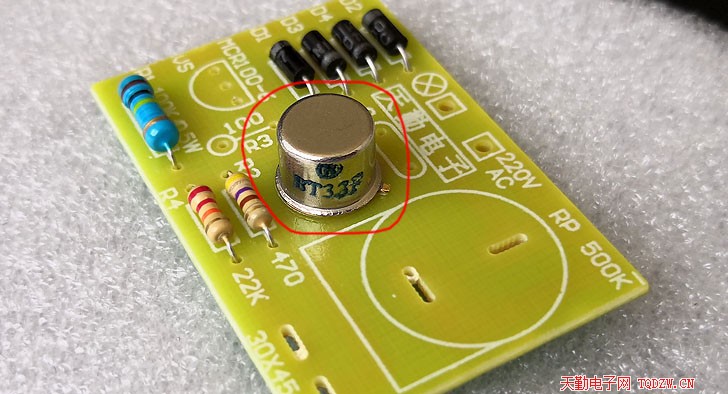

2、焊接单结晶体管BT33

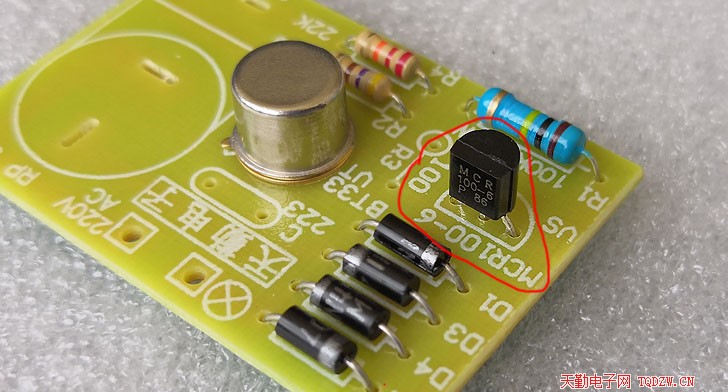

3、焊接可控硅MCR100-6

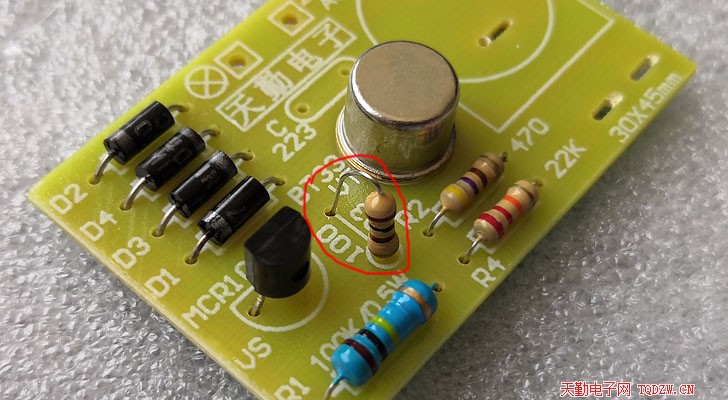

4、如图示的样式焊接电阻R3

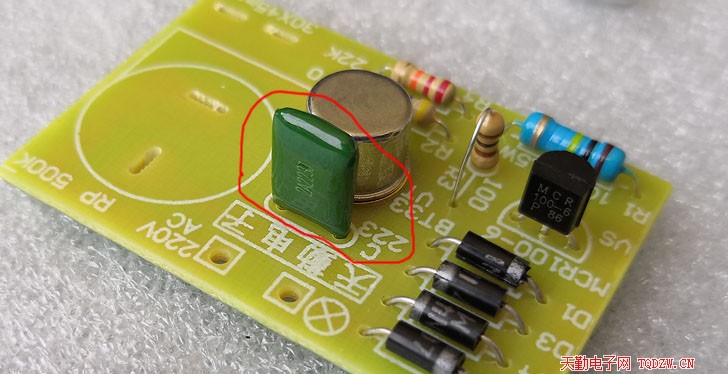

5、焊接涤纶电容

6、最后焊接500K的电位器

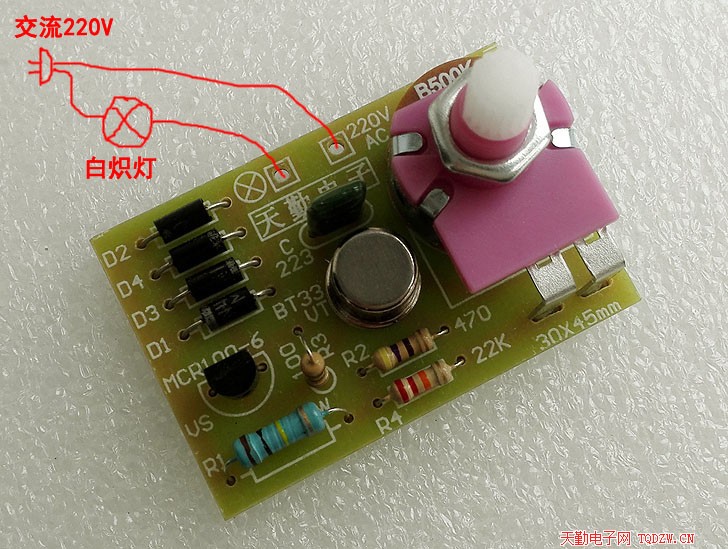

7、接线图,电源插头、导线、灯泡等需自备



上篇文章:LED骰子套件焊接教程
下篇文章:4017流水灯套件焊接教程
