花样心形闪灯套件焊接教程
图解教程    阅读:5311

花样心形闪灯套件含有20只高亮LED,分成4组,在电路板上排成心形图案;这4组LED分别由Q1、Q2、Q3、Q4驱动,通过闪灯芯片TC4008的控制,按照8种不同的方式闪烁。电路通电后即可工作,8种闪烁方式依次循环。

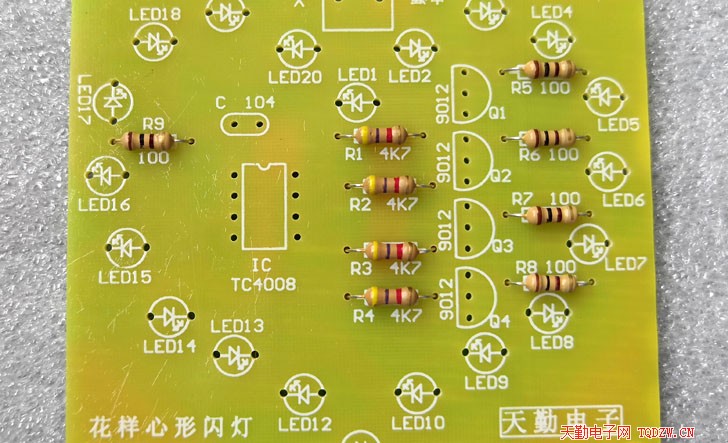

1、焊接电阻,色环为黄紫红金的电阻是4K7(4.7K),色环为棕黑宗金的电阻是100欧

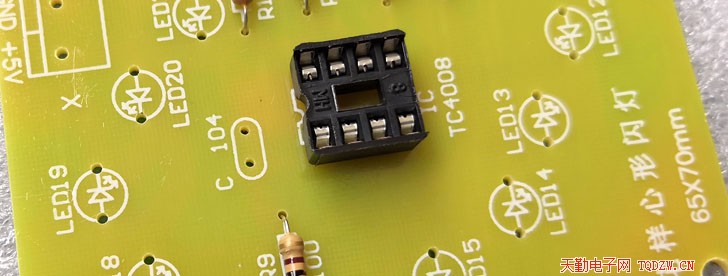

2、焊接集成电路插座,注意缺口的方向

3、焊接104的瓷片电容和4只三极管,三极管不要装反了

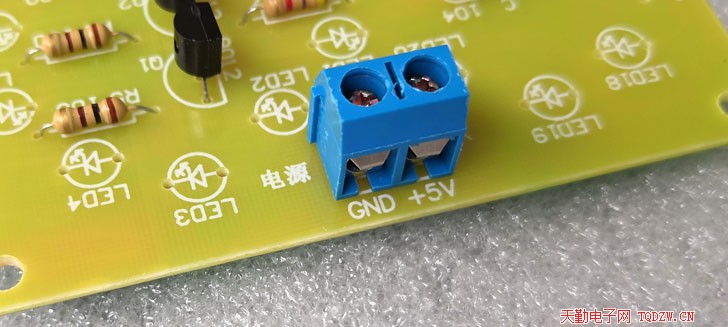

4、焊电源的接接线座

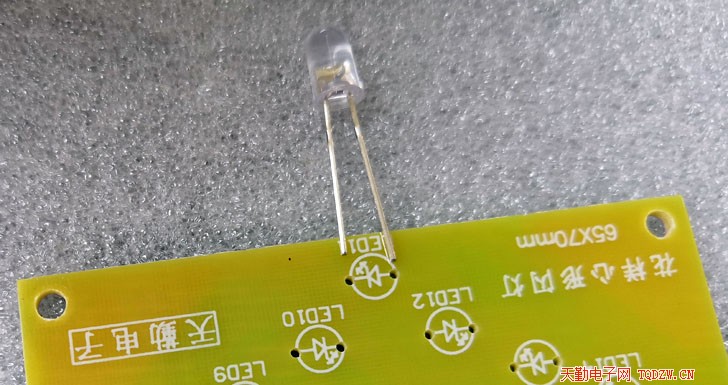

5、焊接LED,长脚为正极

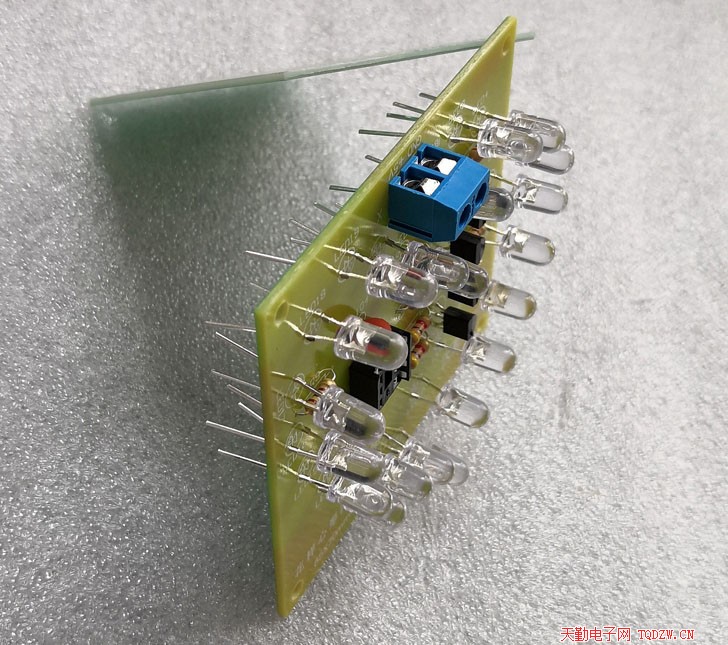

6、把所有的LED装入电路板,先焊接LED的一只引脚,另一只空着

7、把LED整理整齐

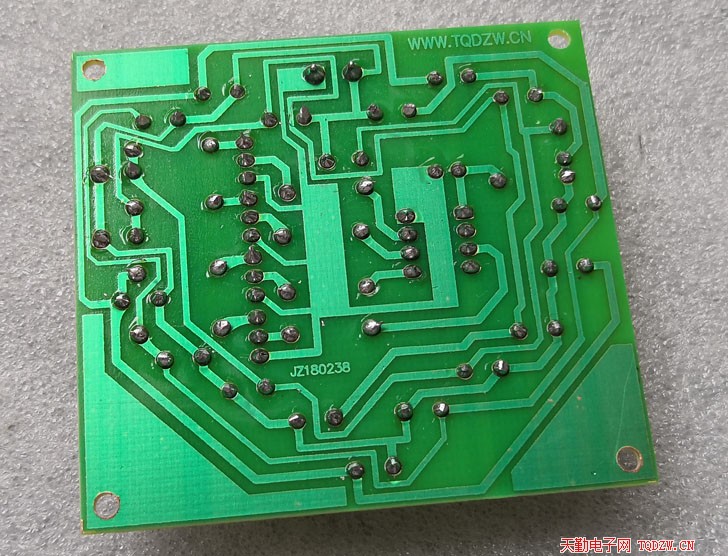

8、再焊接另一只引脚,焊好后剪掉多余的引脚,这是焊好后的效果

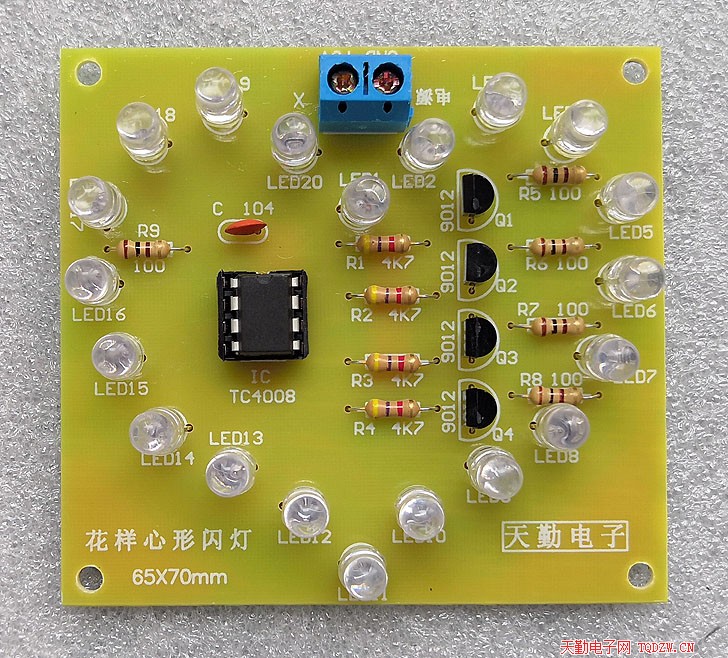

9、最后装入闪灯芯片,这是全部焊好的样子

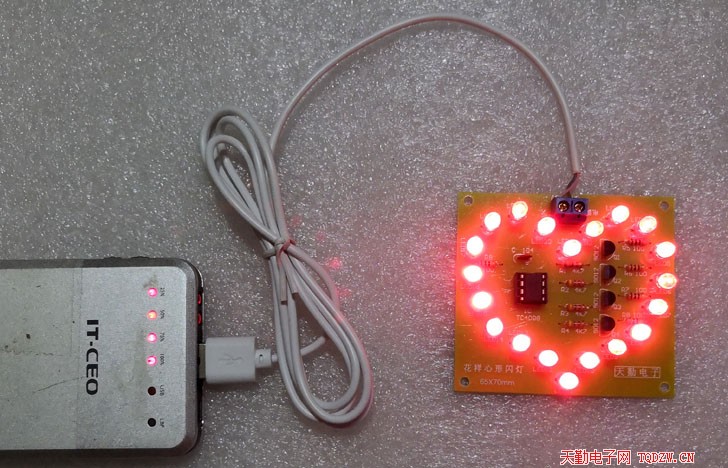

10、自备电源,通电测试,通电后LED以各种闪烁方式循环闪亮
