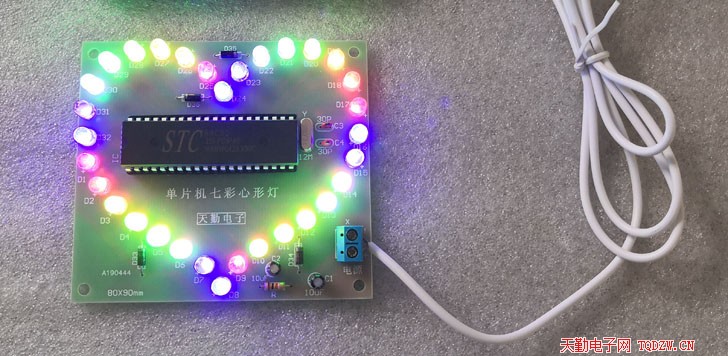

单片机七彩心形灯套件采用32只高亮七彩LED,在电路板上排成心形图案,通过单片机STC89C52的程序控制LED有规律闪亮,形成各种花样闪烁效果,

1、焊接二极管和电阻

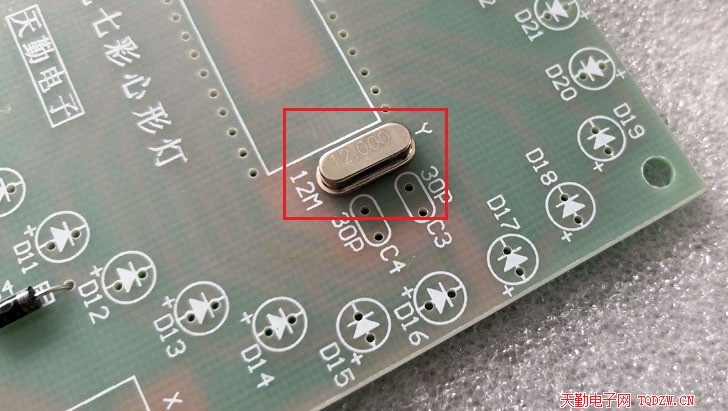

2、焊接晶振Y

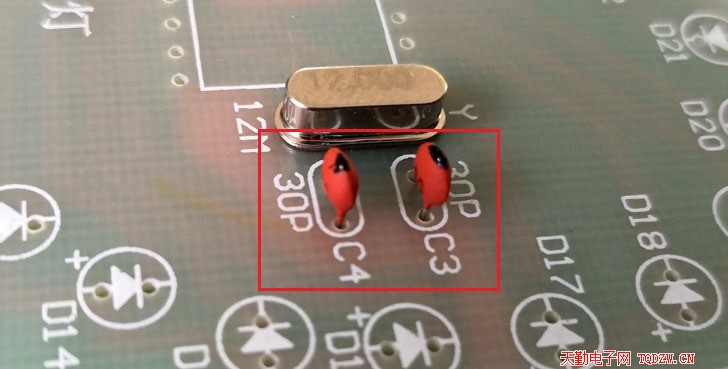

3、焊接晶振的负载电容C3、C4

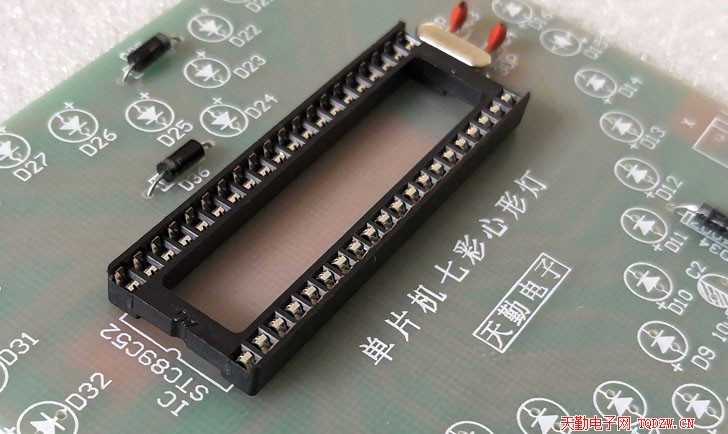

4、焊接集成电路插座,注意缺口的方向

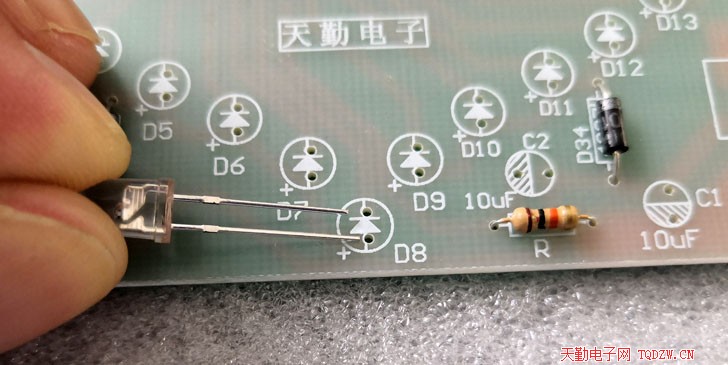

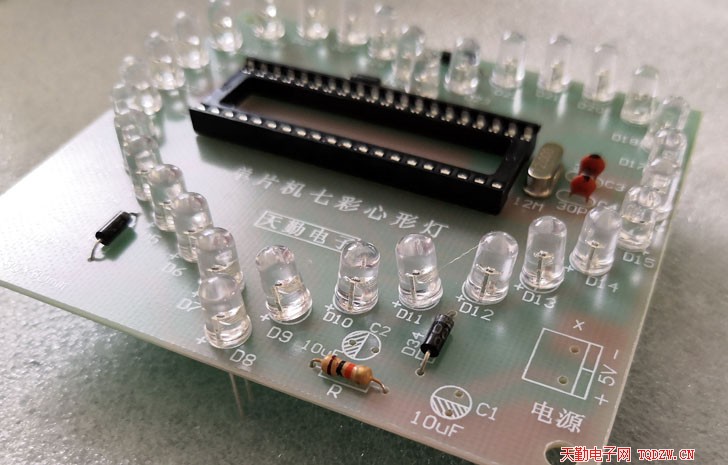

5、焊接七彩LED,长脚为正极

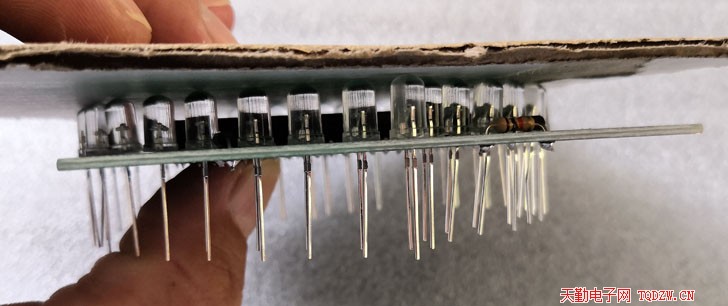

6、七彩LED全部安装到电路板后,在上面改一个硬纸板,带着硬纸板一块反过来

7、抽掉硬纸板

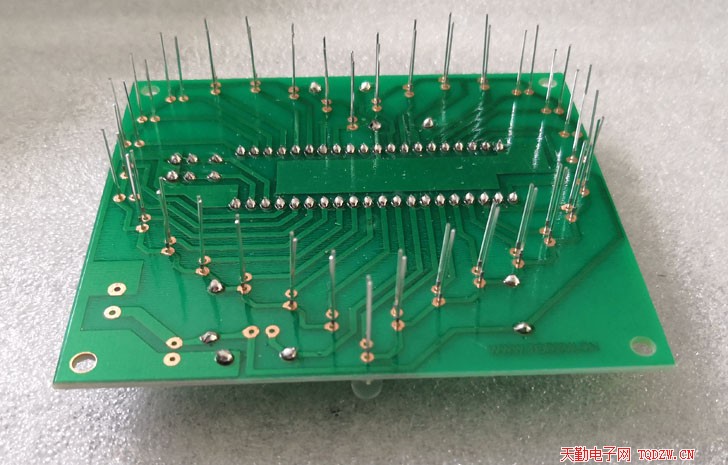

8、每只LED先焊接一个引脚

9、如果有歪斜的整理好后再焊接另外的引脚

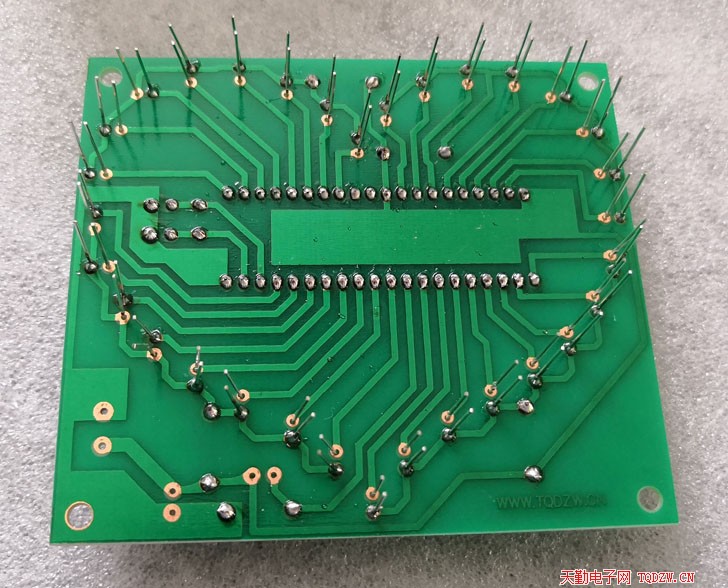

10、LED全部焊好的样子

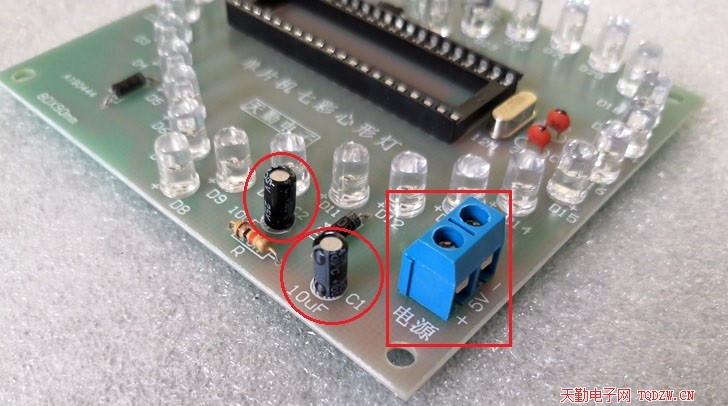

11、焊接接线座和两只电解电容,电解电容要注意极性

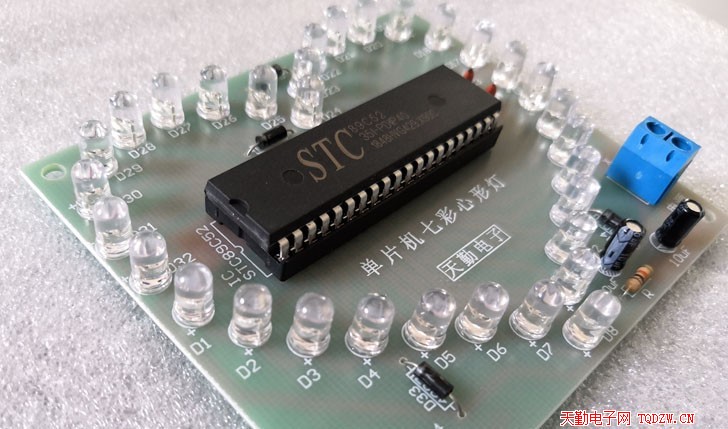

12、安装单片机,不要装反了

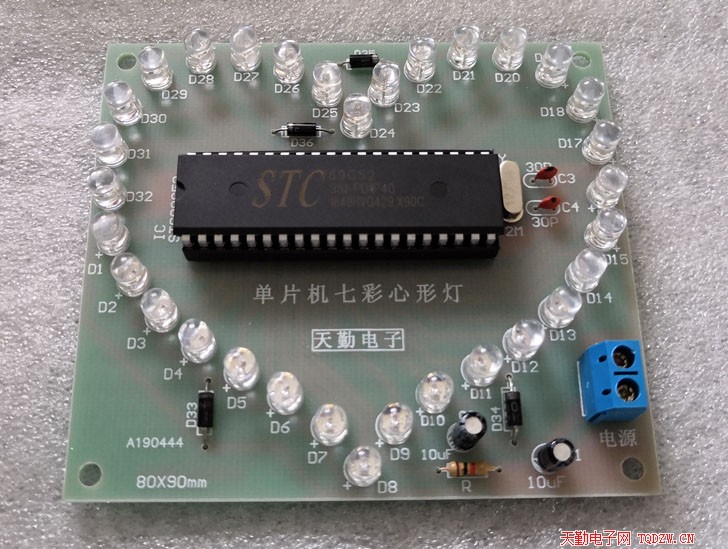

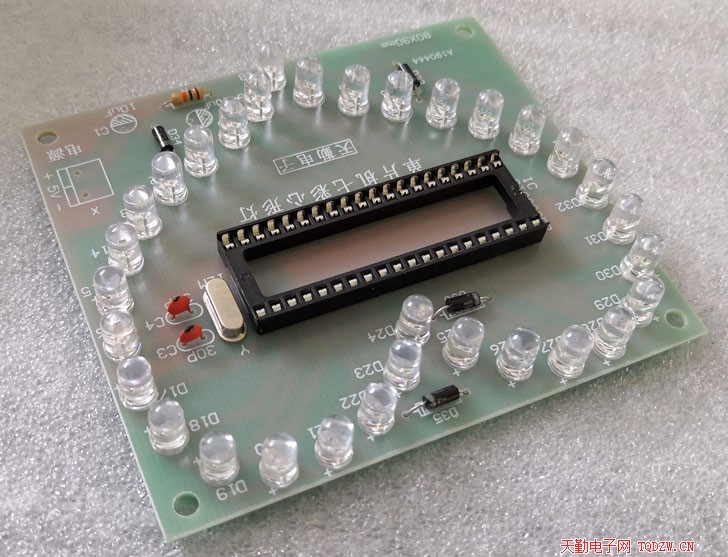

13、这是全部焊好的样子

14、通电测试(自备电源)
