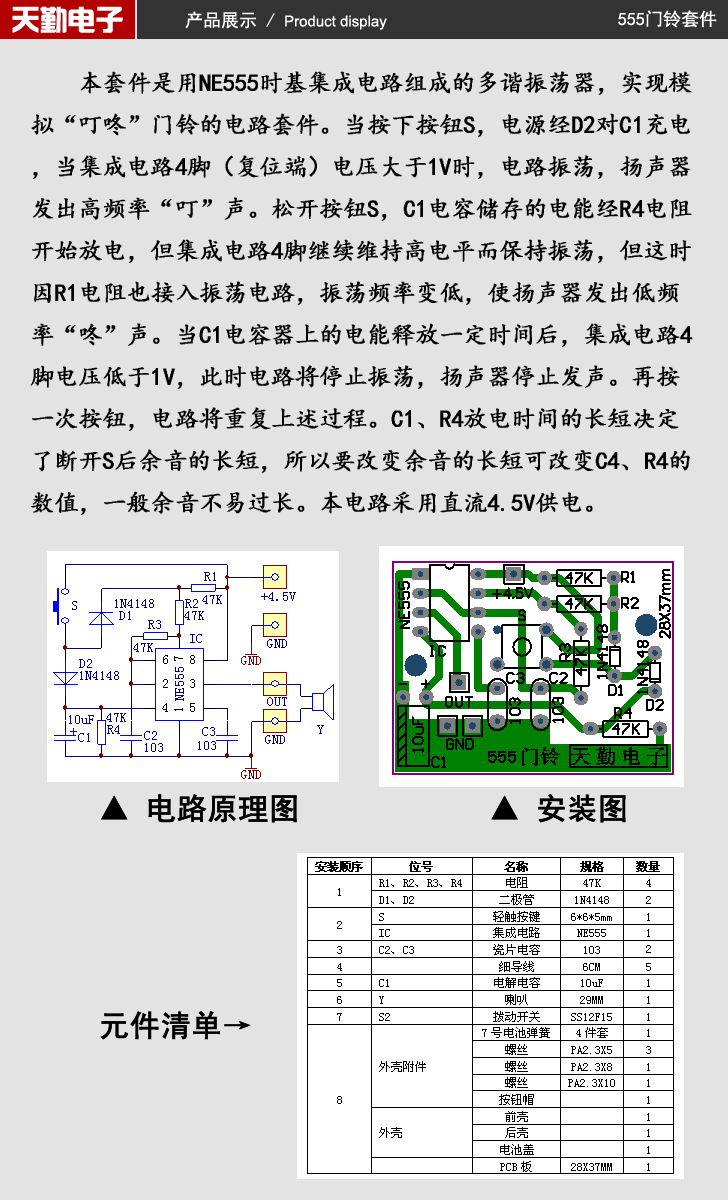

电路工作原理:当按下按钮S,电源经D2对C1充电,当集成电路4脚(复位端)电压大于1V时,电路振荡,扬声器发出高频率“叮”声。松开按钮S,C1电容储存的电能经R4电阻开始放电,但集成电路4脚继续维持高电平而保持振荡,但这时因R1电阻也接入振荡电路,振荡频率变低,使扬声器发出低频率“咚”声。当C1电容器上的电能释放一定时间后,集成电路4脚电压低于1V,此时电路将停止振荡,扬声器停止发声。再按一次按钮,电路将重复上述过程。C1、R4放电时间的长短决定了断开S后余音的长短,所以要改变余音的长短可改变C4、R4的数值,一般余音不易过长。本电路采用直流4.5V供电。
按钮开关S用2P导线引出外壳,焊接导线前,套上热缩管。详情请看焊接教程。

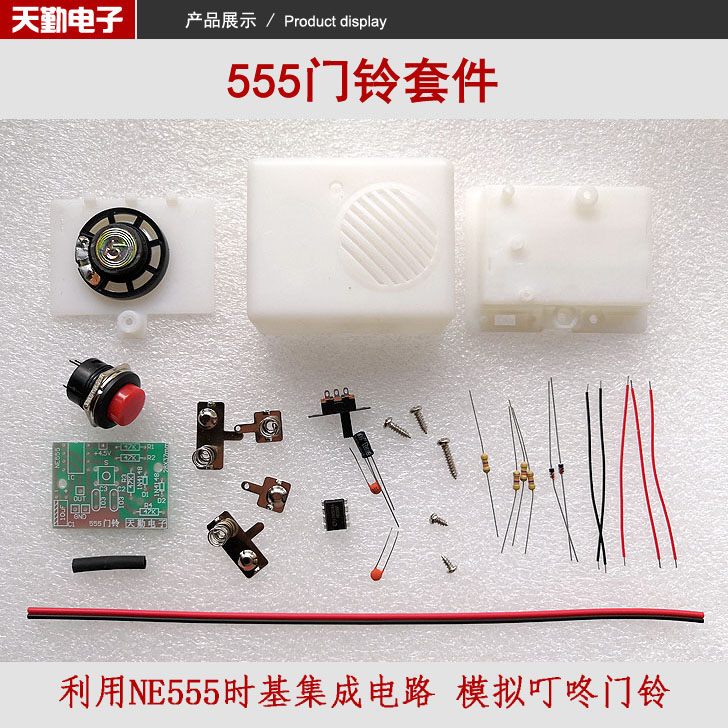

![](/uploadfile/202208/20220822171729905.jpg)

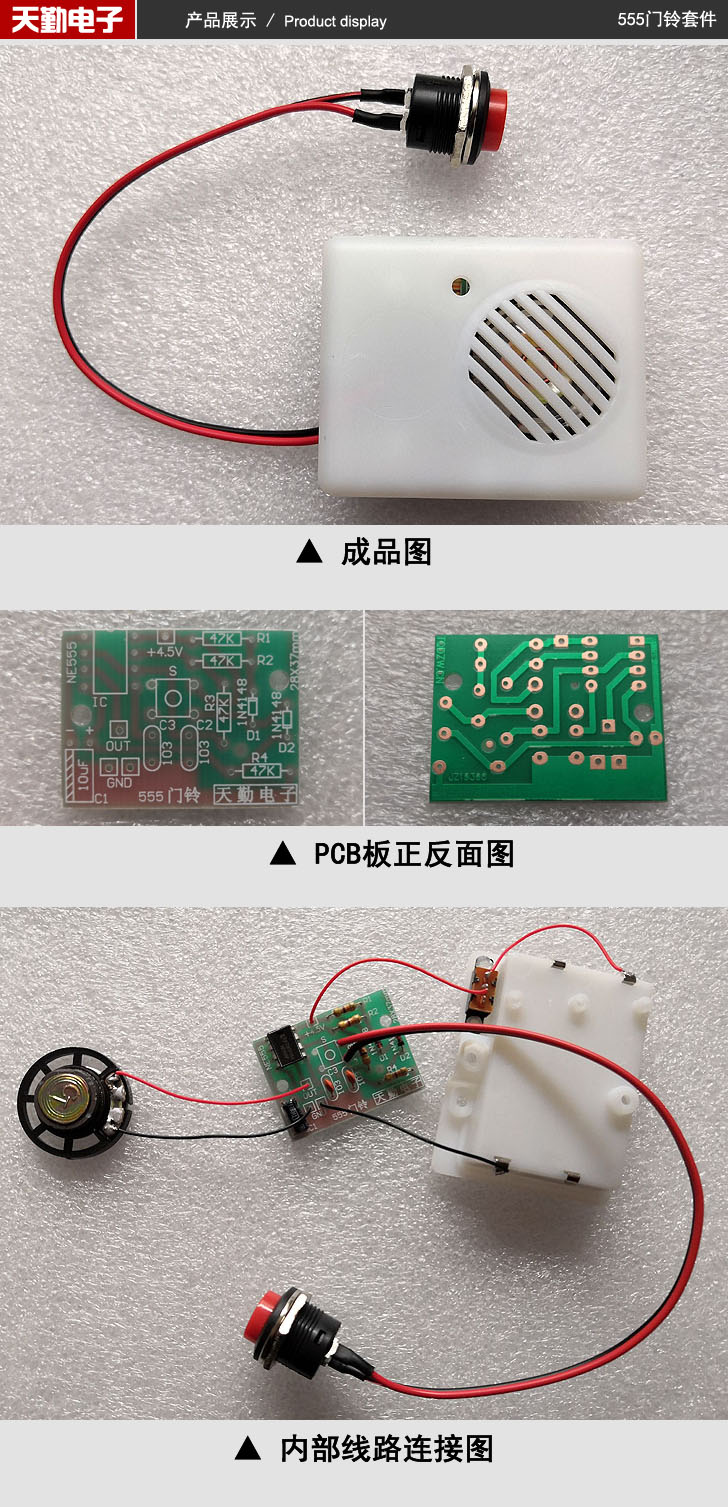

![](/uploadfile/202208/20220822171805550.jpg)
![](/uploadfile/202208/20220822171820975.png)
下面是555门铃套件焊接教程:

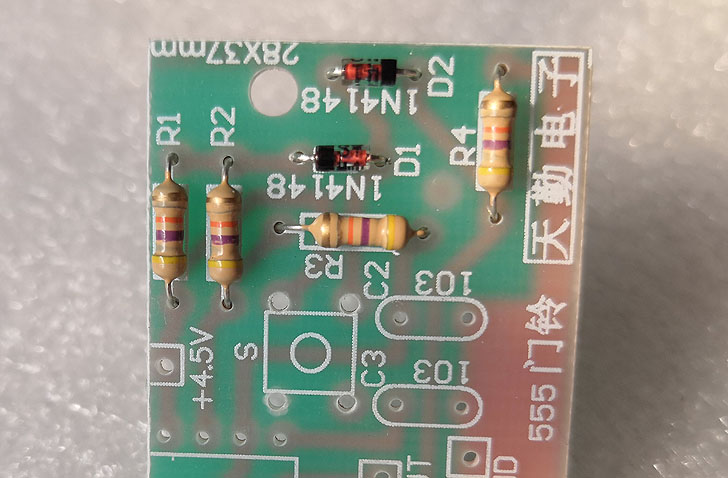

1、焊接4只电阻和两只二极管1N4148,要紧贴电路板
![](/uploadfile/202208/20220822170603710.jpg)

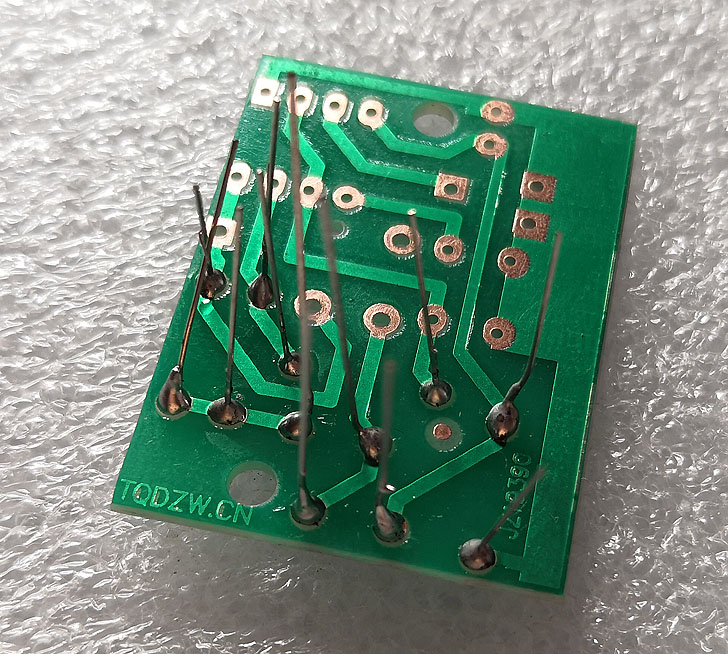

2、焊好后剪掉多余的引脚
![](/uploadfile/202208/20220822170620541.jpg)

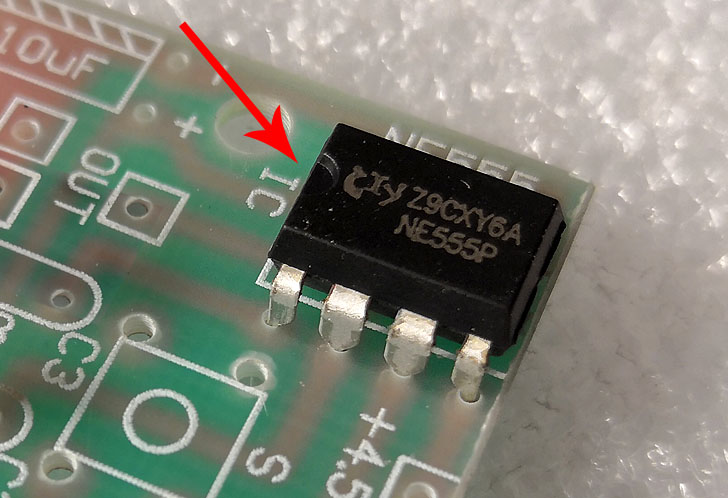

3、焊接按键开关S和集成电路NE555,集成电路要注意缺口的方向,因为外壳紧凑,NE555没有加插座
![](/uploadfile/202208/20220822170636133.jpg)

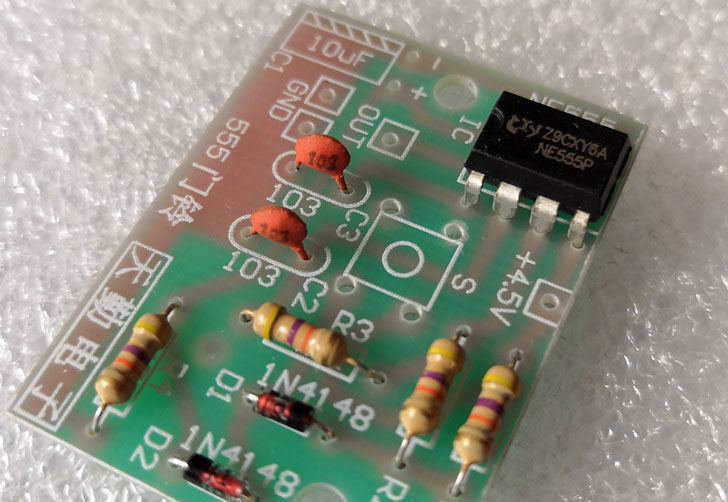

4、焊接瓷片电容C2和C3
![](/uploadfile/202208/20220822170654827.jpg)

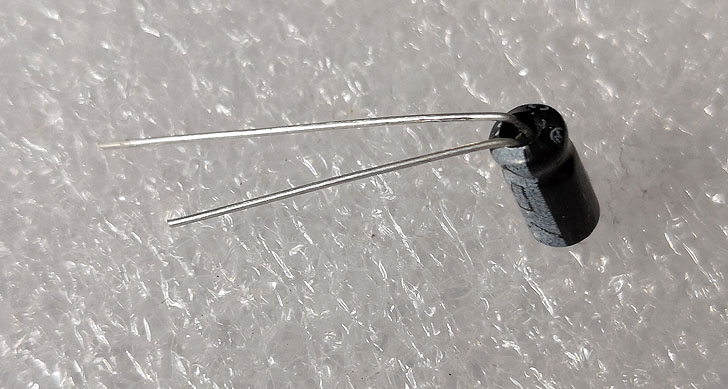

5、将电解电容的引脚折弯如下图
![](/uploadfile/202208/20220822170735488.jpg)

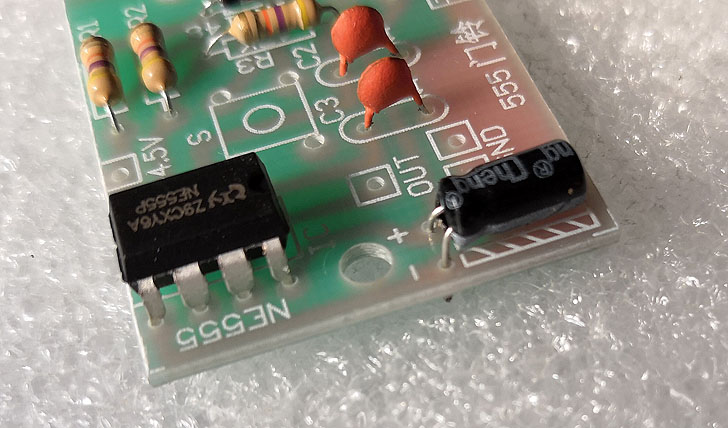

6、焊接电解电容
![](/uploadfile/202208/20220822170746579.jpg)

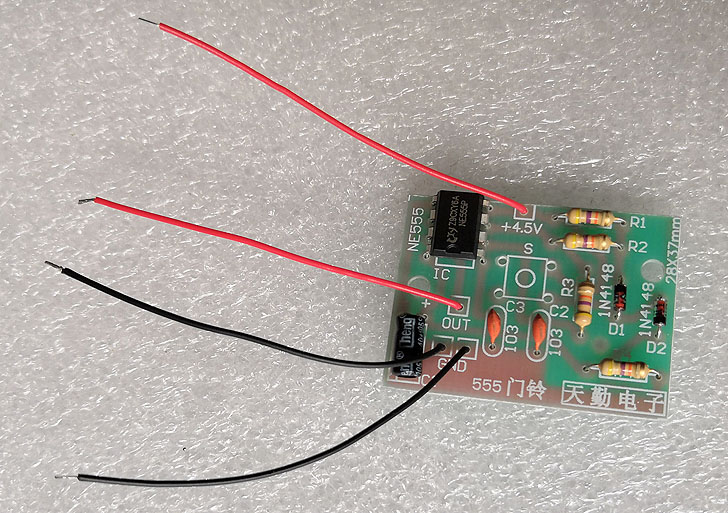

7、焊接4只引线
![](/uploadfile/202208/20220822170839363.jpg)

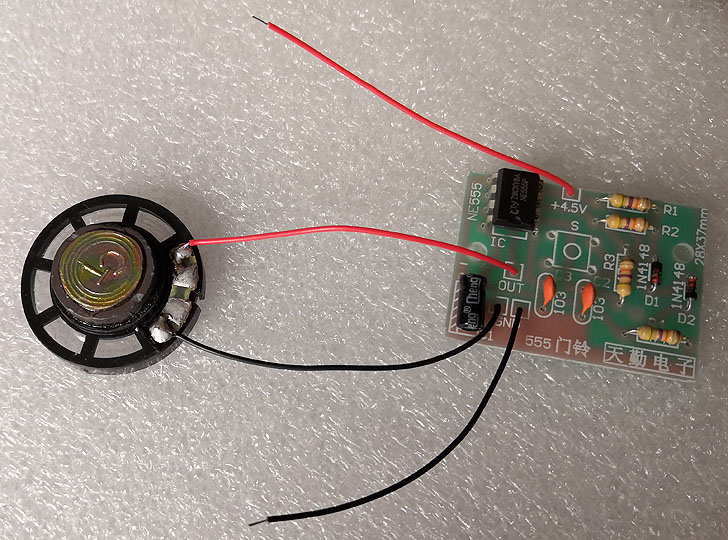

8、焊接喇叭
![](/uploadfile/202208/20220822170955895.jpg)

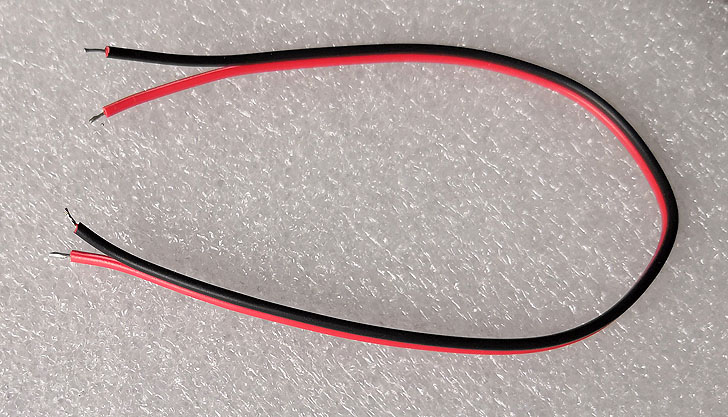

9、处理引线,上锡
![](/uploadfile/202208/20220822171016746.jpg)

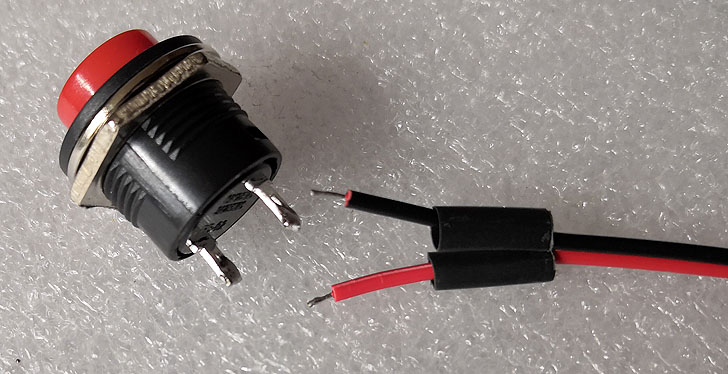

10、按钮焊点上锡,导线套上热缩管,准备焊接
![](/uploadfile/202208/20220822171040312.jpg)

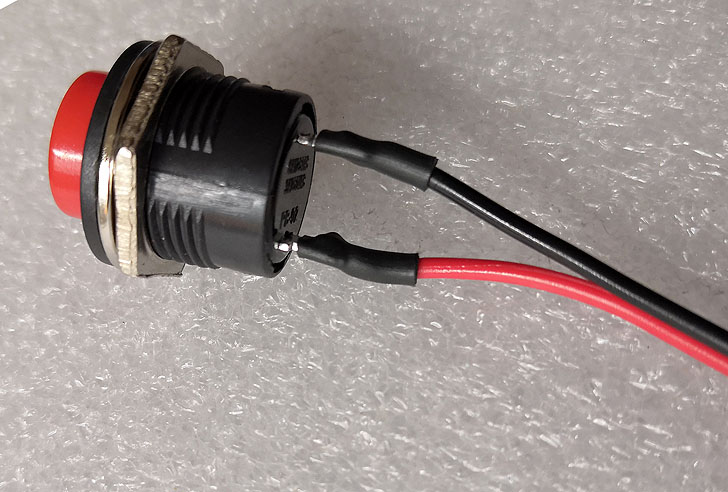

11、焊好后,热缩管加热固定
![](/uploadfile/202208/20220822171250773.jpg)

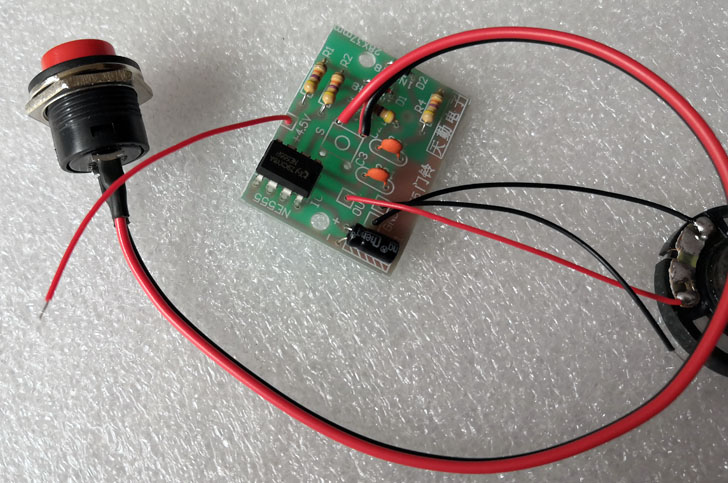

12、导线的另一头焊接在电路板上
![](/uploadfile/202208/20220822171259897.jpg)

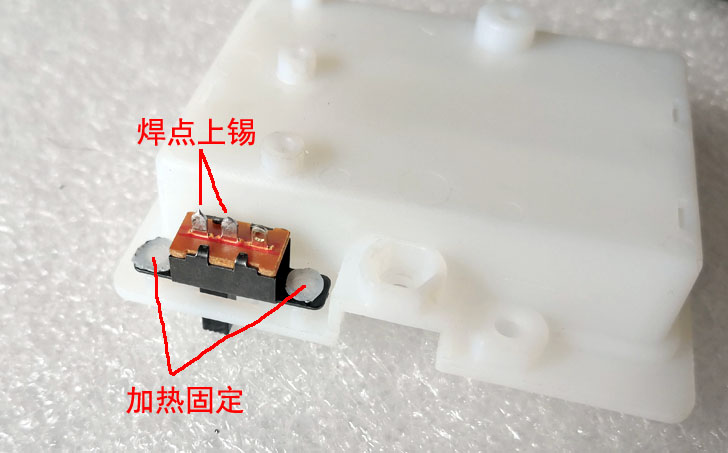

13、将开关装入后壳对应位置,可用电烙铁加热固定,焊点上锡备用
![](/uploadfile/202208/20220822171310830.jpg)
14、安装电池弹簧4件套,如图这样对号入座
![](/uploadfile/202208/20220822171319168.jpg)

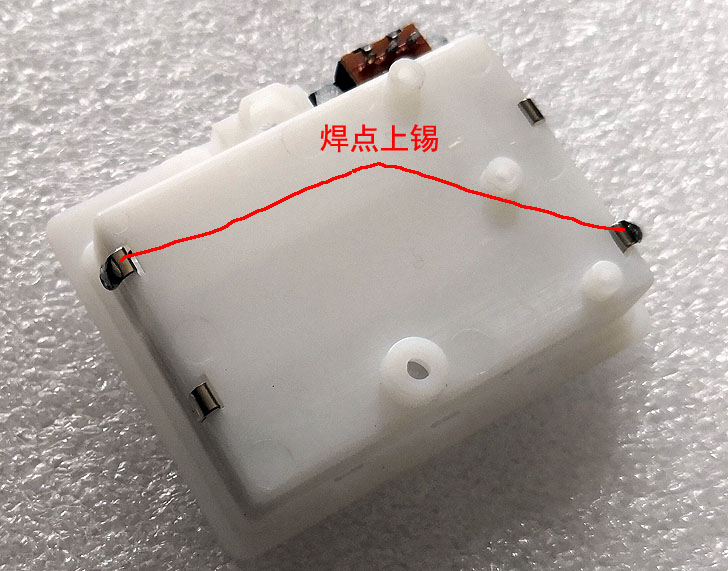

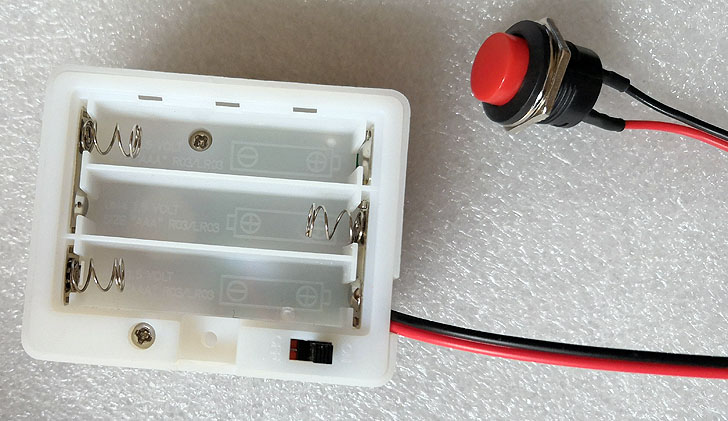

15、电池弹簧的焊片向外折,其中两处上锡备用
![](/uploadfile/202208/20220822171328918.jpg)

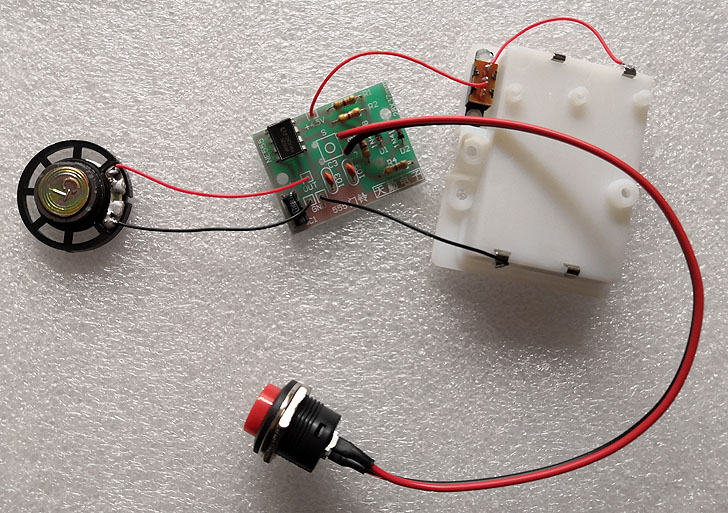

16、焊接电源线
![](/uploadfile/202208/20220822171339837.jpg)

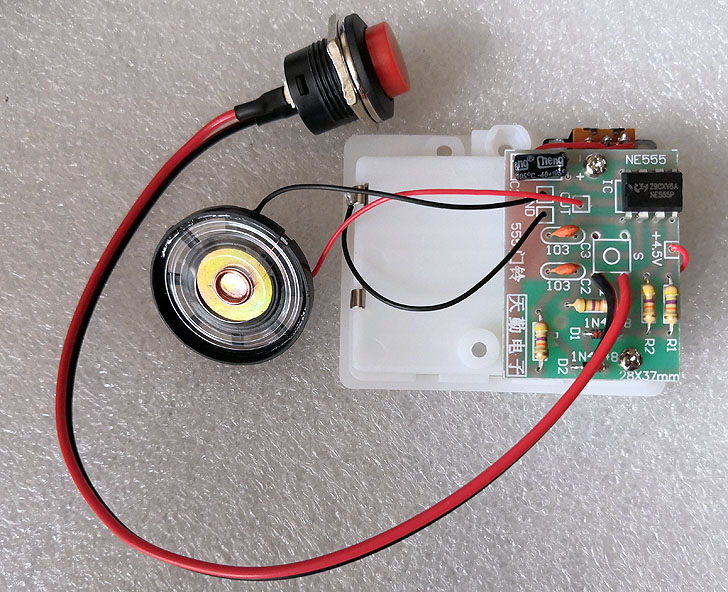

17、用两只螺丝固定电路板
![](/uploadfile/202208/20220822171348510.jpg)

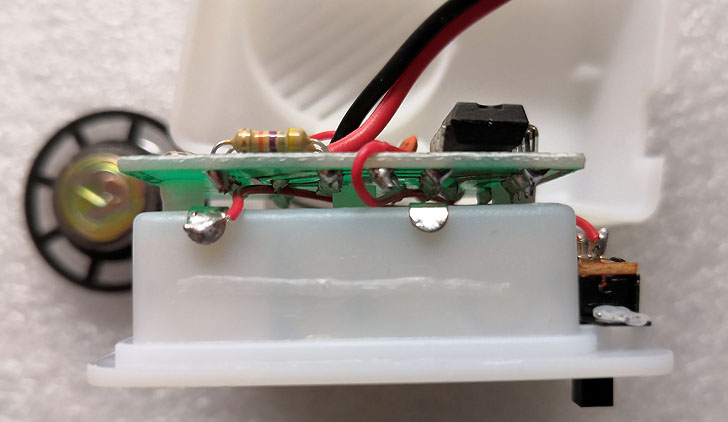

18、注意电路板不要碰到电池弹簧的焊点,以免发生短路
![](/uploadfile/202208/20220822171414517.jpg)

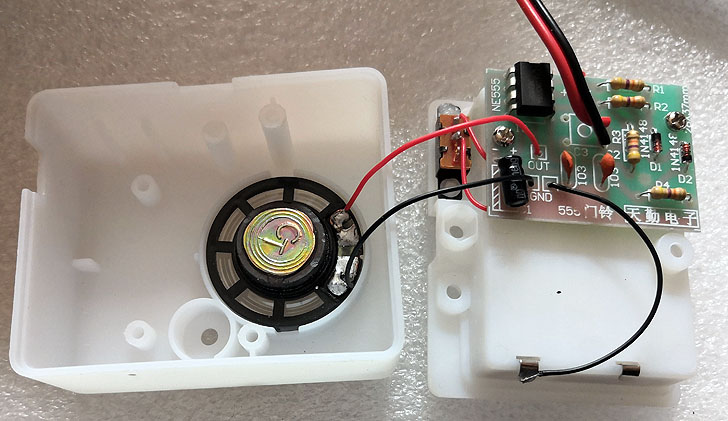

19、喇叭装入前壳
![](/uploadfile/202208/20220822171426830.jpg)

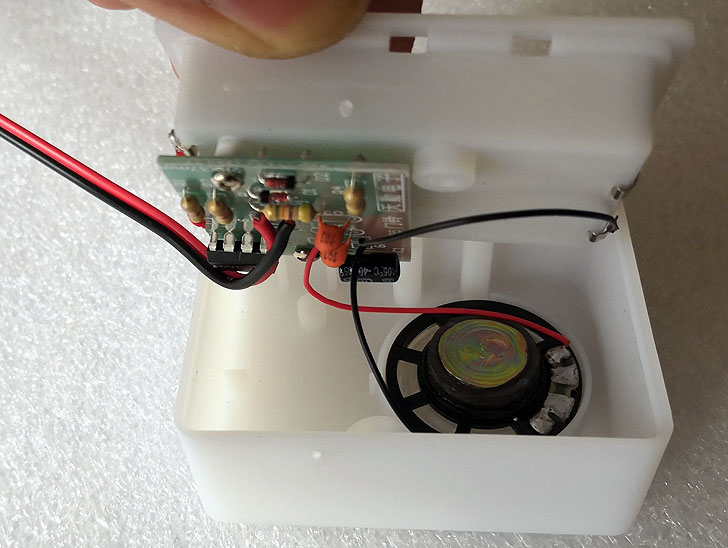

20、盖上后壳
![](/uploadfile/202208/20220822171433287.jpg)
21、后壳用两只PA2.5X8的螺丝固定
![](/uploadfile/202208/20220822171445480.jpg)

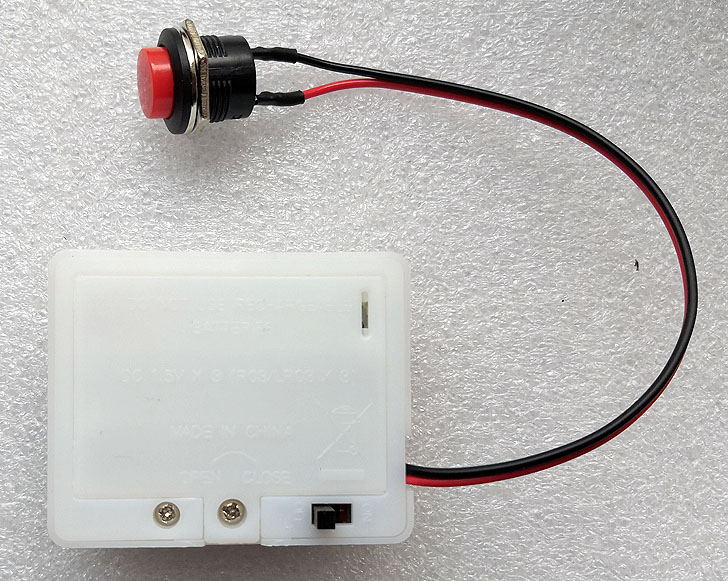

22、装上自备的三节7号电池后,盖上电池盖,用一只PA2.5X12的螺丝固定
![](/uploadfile/202208/20220822171453422.jpg)

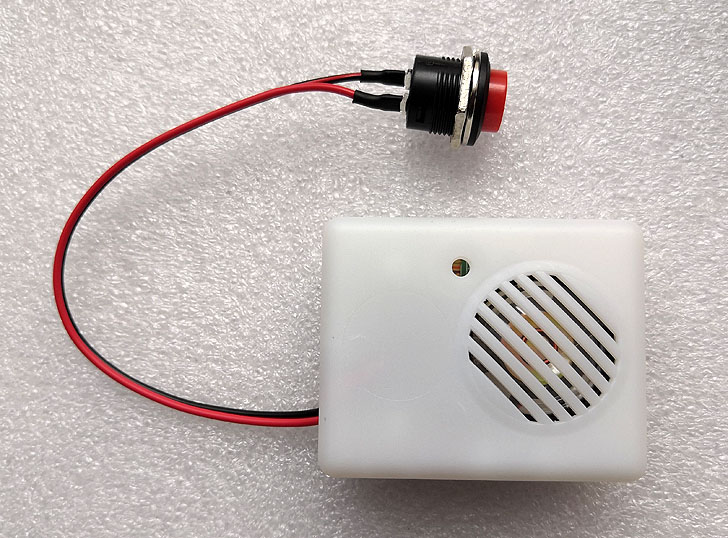

23、这是组装好的成品照片
![](/uploadfile/202208/20220822171502354.jpg)
