图解教程    阅读:4485

本套件是由NE555+CD4017组成的流水灯,10只红色LED排成一字,轮流闪亮,形似流水,闪亮速度可调。

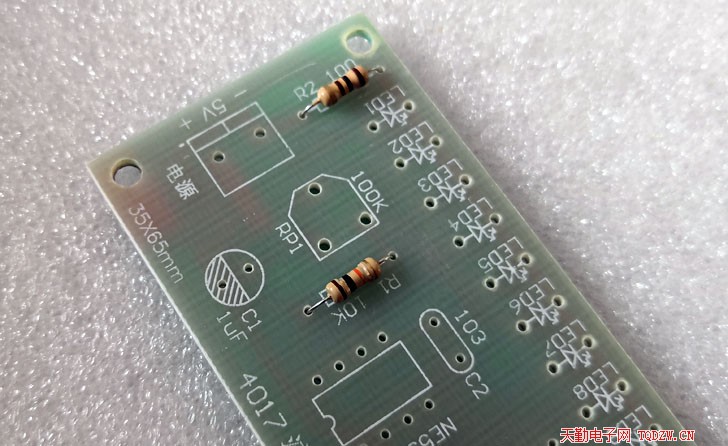

1、焊接两只电阻

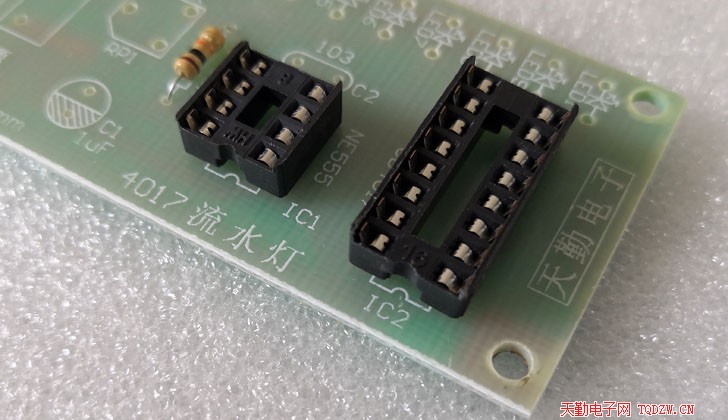

2、焊接两只集成电路插座,注意缺口的方向

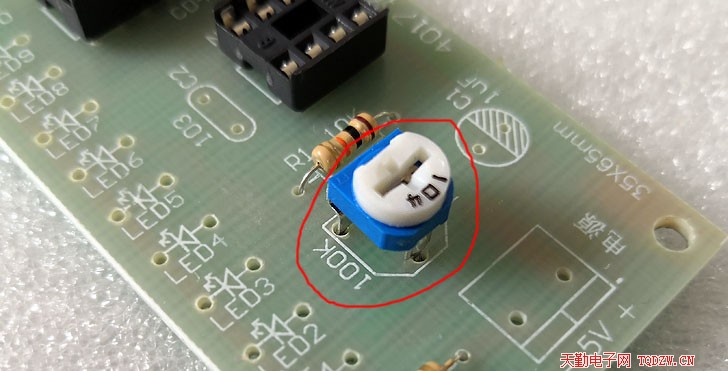

3、焊接100K的可调电阻

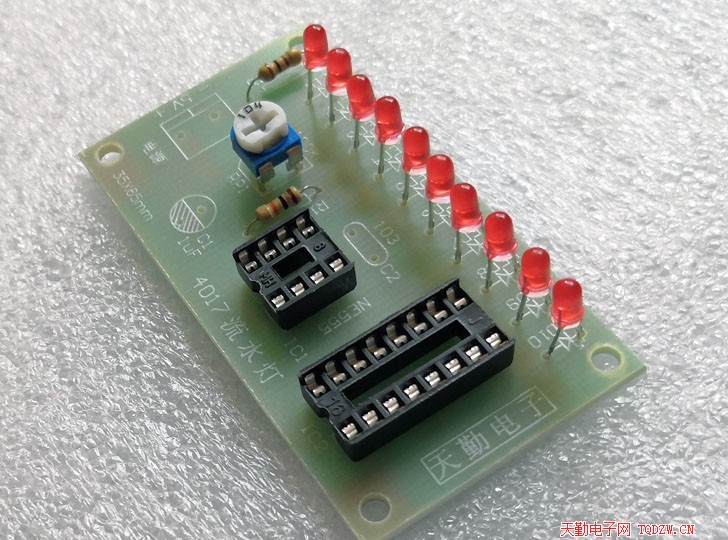

4、焊接10只发光二级管,长脚是正极

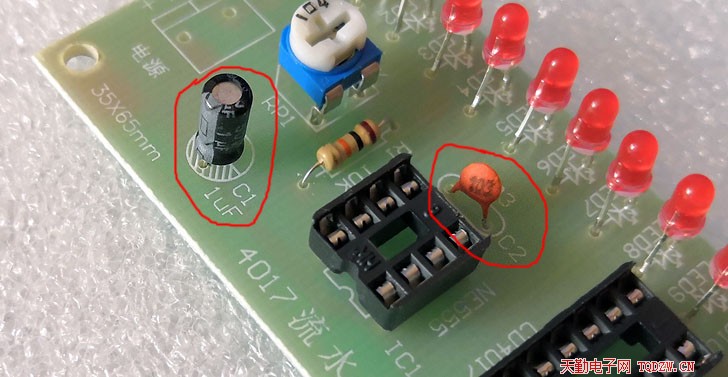

5、焊接电解电容C1,长脚是正极,焊接瓷片电容C2,无极性

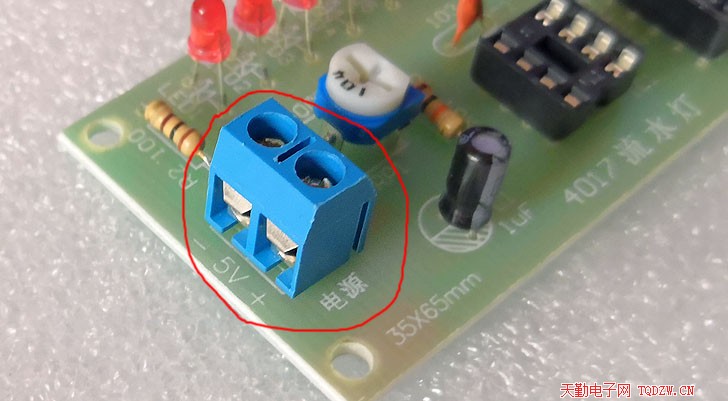

6、焊接接线座

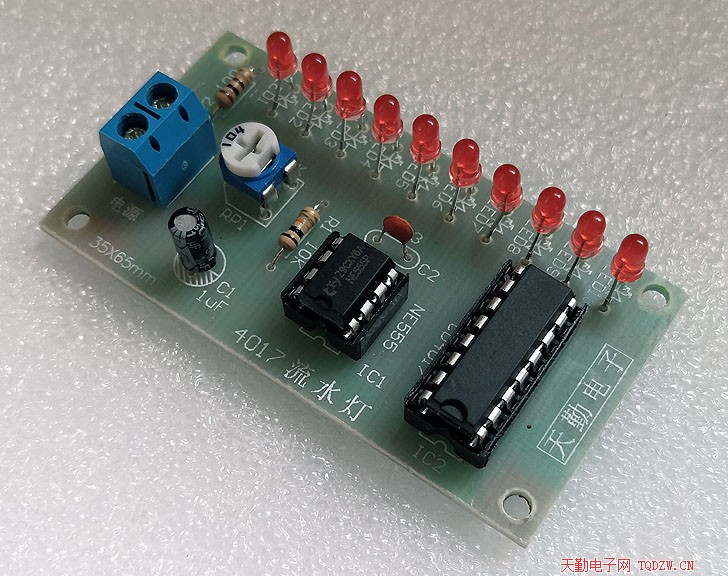

7、全部焊好的样子

8、通电测试,接通5V直流电源,LED轮流闪亮,调节RP1可以调节LED闪亮的速度



上篇文章:BT33调光电路套件焊接教程
下篇文章:桥式整流电路套件焊接教程
