2030单声道功放套件焊接教程
图解教程    阅读:1312

本套件是采用TDA2030A组成的单声道功放电路,直流12-24V单电源供电,输出功率约15W, 电路简洁,易组装,效果好。

电路工作原理:电路中X1为音频输入端,采用高品质的3.5mm音频插座;X2是音频输出端,可以直接连接扬声器、音箱等;X3是电源输入端,C6为滤波电容,C4为高频退耦电容;RP为音量调节电位器;IC是功放集成电路;R1、R2、R3、C3为功放IC输入端的偏置电路,由于本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C2构成负反馈回路,改变R5的大小可以改变反馈系数。C1是输入耦合电容,C7是输出耦合电容;在电路接有感性负载扬声器时,R7、C5可确保高频稳定性。

信号流程:音频信号从X1输入经音量电位器RP,再由C1耦合,进入IC的1脚,由集成电路放大后从4脚输出,经输出耦合电容C7到达X2。

输入电压:DC12-24V(直流供电),输出功率:15W,输出阻抗:8 Ω。

下面是2030单声道功放套件焊接教程:

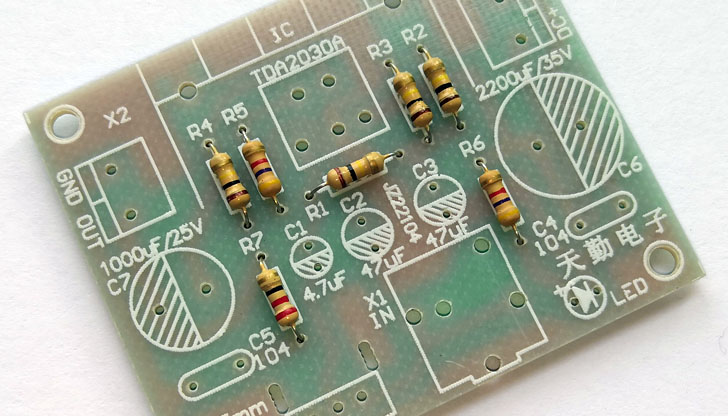

1、首先焊接电阻,焊接时要贴紧电路板

2、焊接独石电容和发光二级管,独石电容没有极性,发光二极管长脚为正极

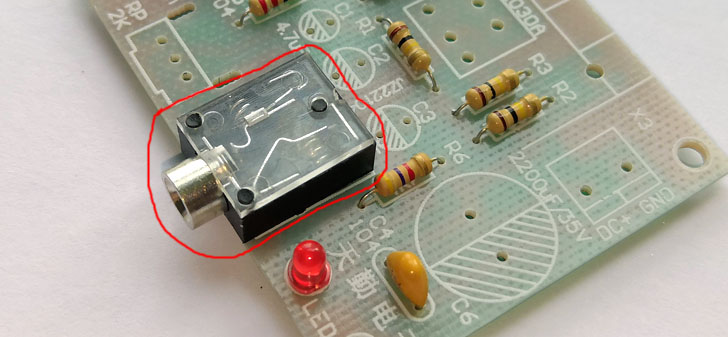

3、焊接音频输入插座

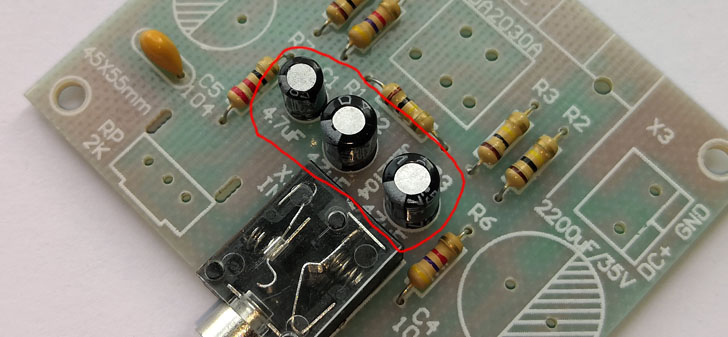

4、焊接3只电解电容,长脚是正极,电路板上阴影部分是负极

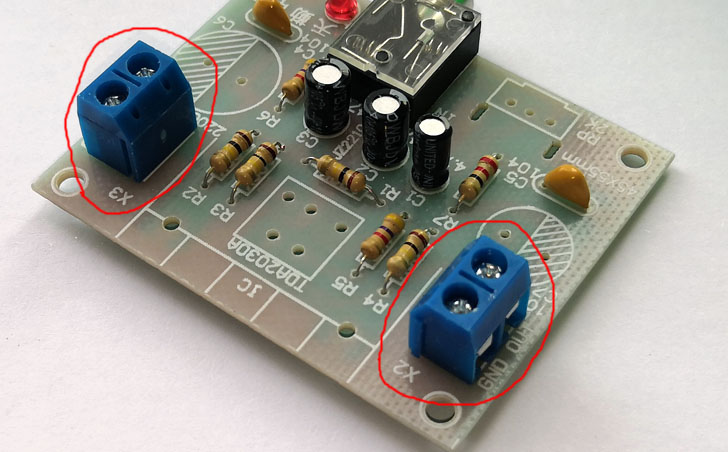

5、焊接接线座,接线座的接线端朝外

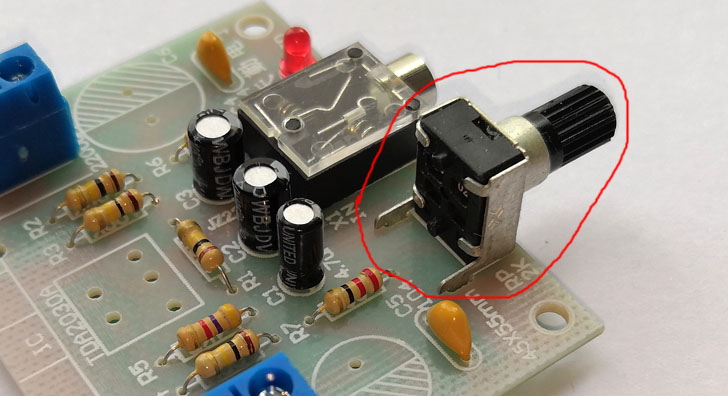

6、焊接音量电位器

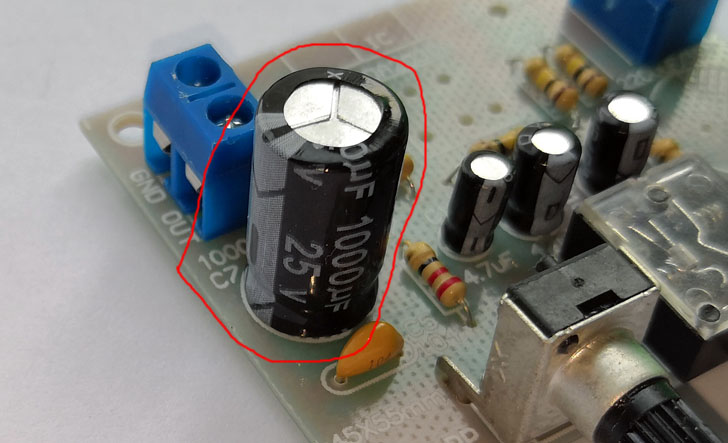

7、焊接音频输出耦合电容,极性不能装错

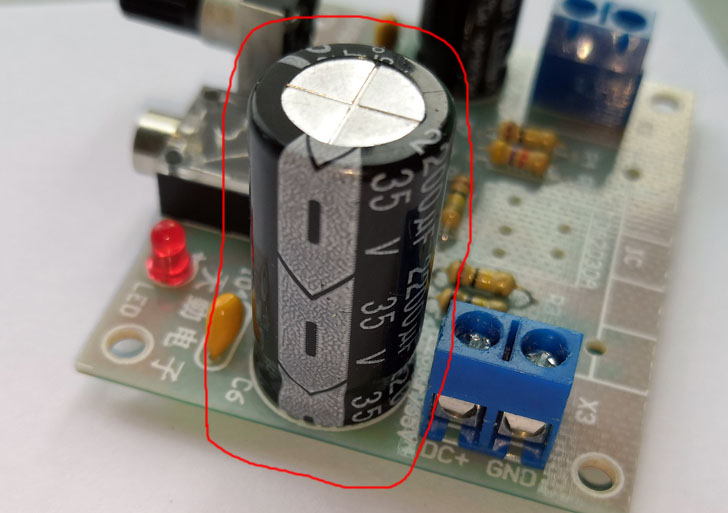

8、焊接电源滤波电容,极性错了,电容可能会爆裂

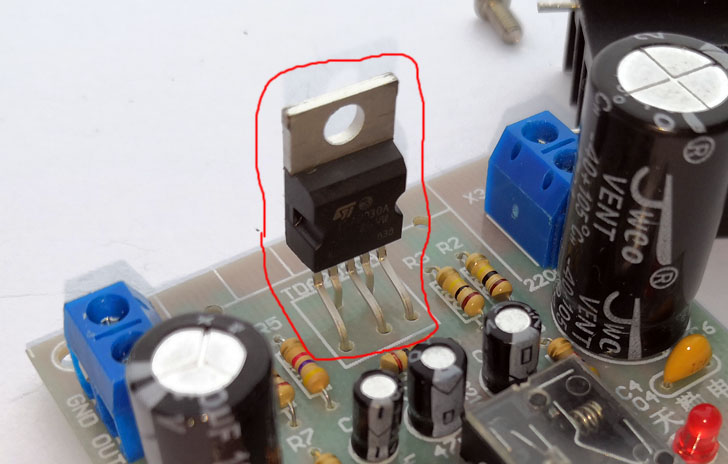

9、焊接功放集成电路TDA2030A,焊接前先插在电路板上,然后安装散热片

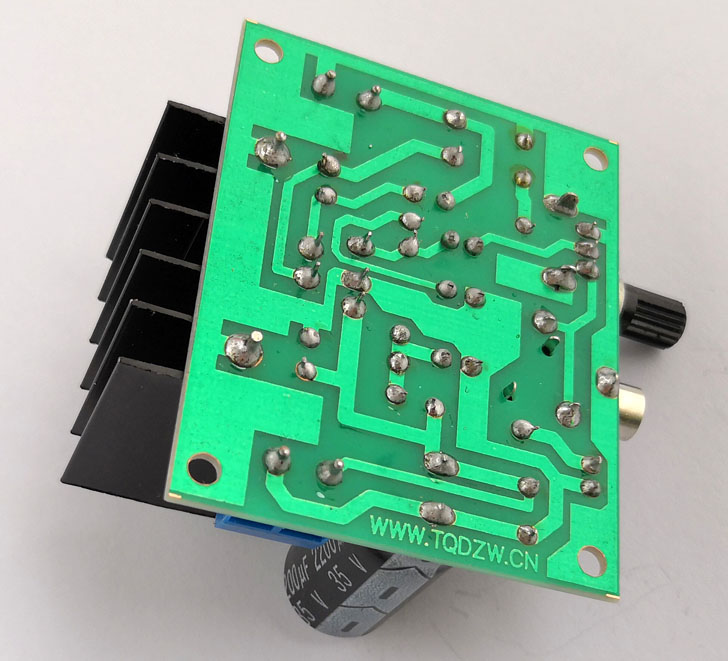

10、安装散热片后,先焊接散热片的固定脚,在拧上TDA2030A的螺丝,最后焊接TDA2030A

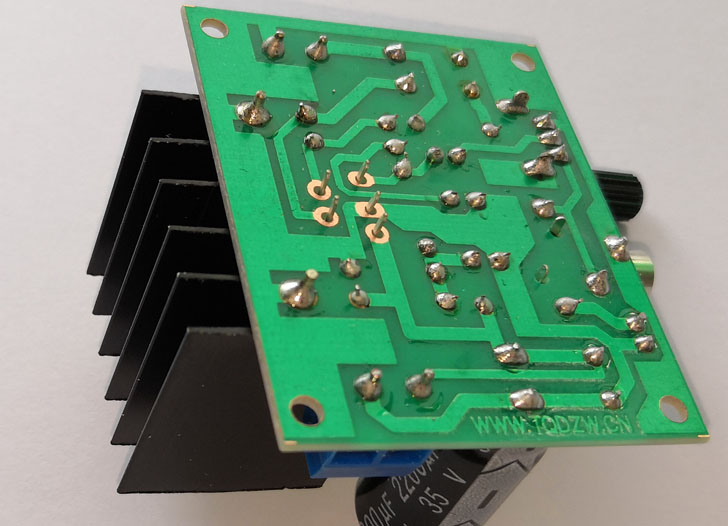

11、功放集成电路TDA2030A焊接完成

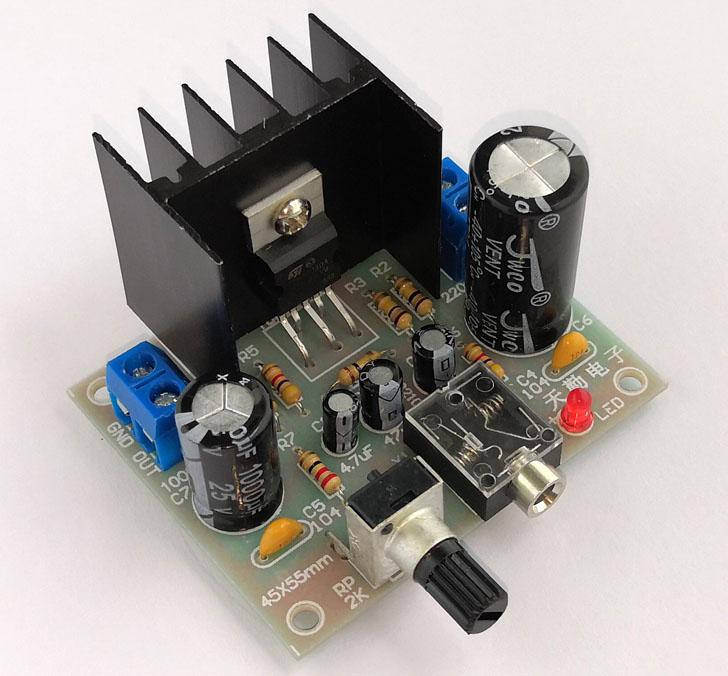

12、这是全部元件都焊好的样子

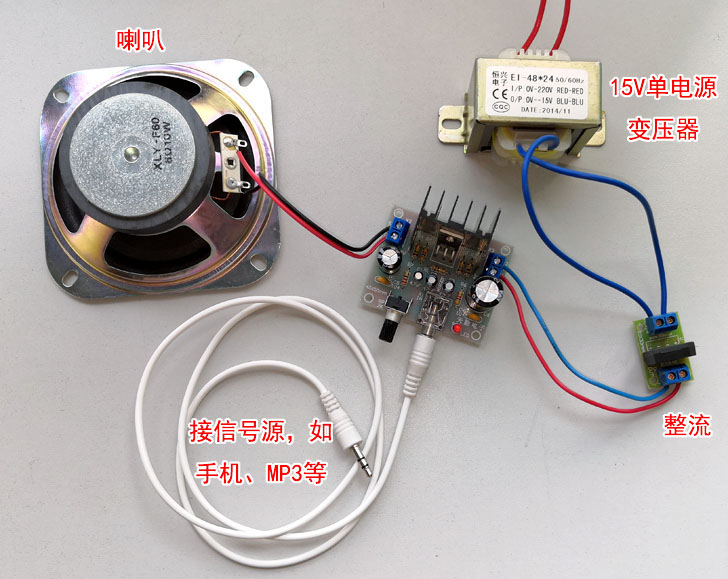

13、接上电源、喇叭、音频输入线(以上器件需自备或另购),通电测试
