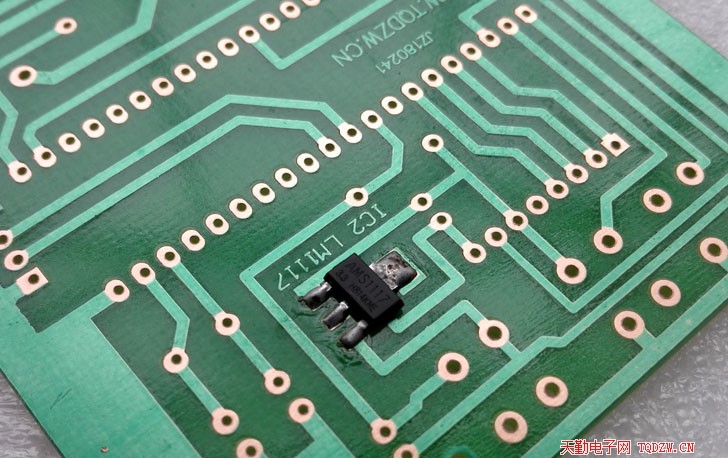

1、焊接3V稳压芯片AMS1117
![](/uploadfile/201811/2018112509403420.jpg)

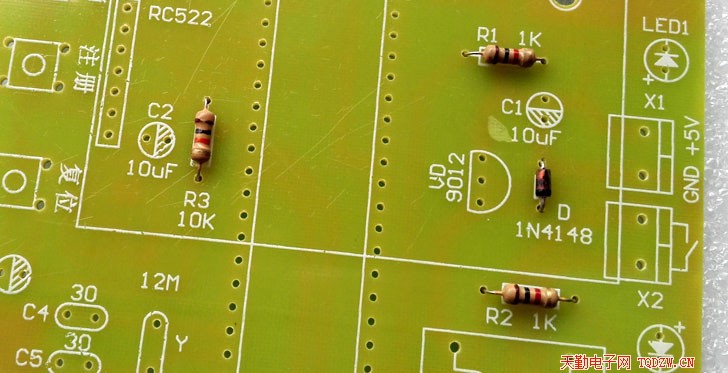

2、焊接电阻和二极管
![](/uploadfile/201811/2018112509403506.jpg)
3、焊接三只轻触开关,要紧贴电路板焊接
![](/uploadfile/201811/2018112509403534.jpg)

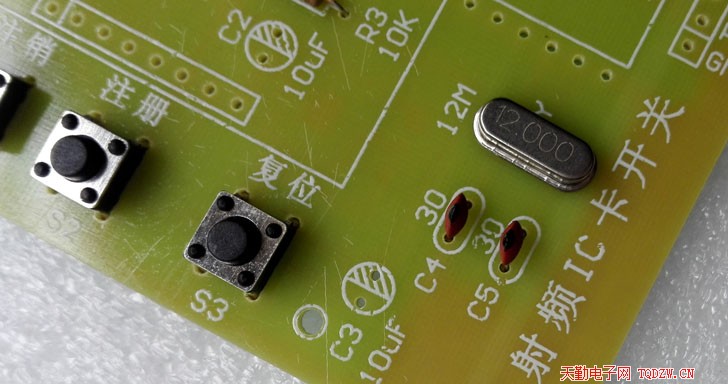

4、焊接12M的晶振和晶振的两只负载电容
![](/uploadfile/201811/2018112509403536.jpg)

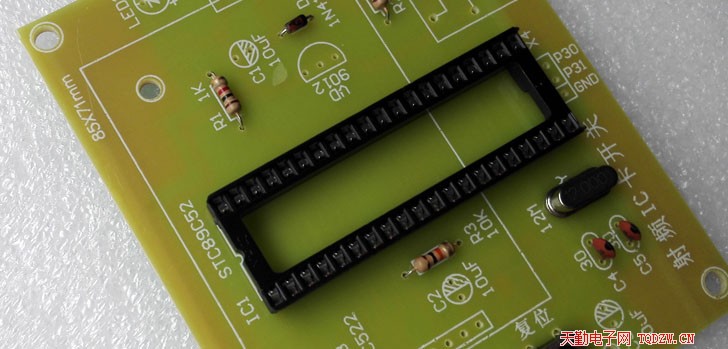

5、焊接集成电路插座,要注意缺口的方向
![](/uploadfile/201811/2018112509403542.jpg)

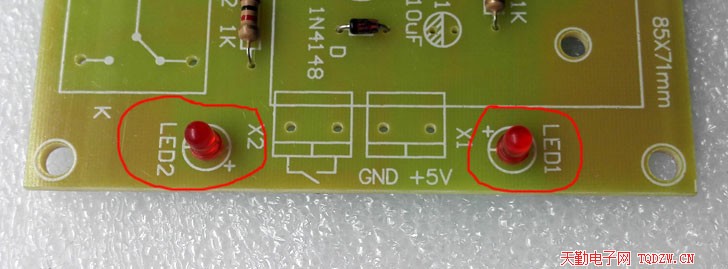

6、焊接两只发光二级管,发光二级管长脚为正极,焊接时不能装反,焊接和时间也不易过长
![](/uploadfile/201811/2018112509403568.jpg)

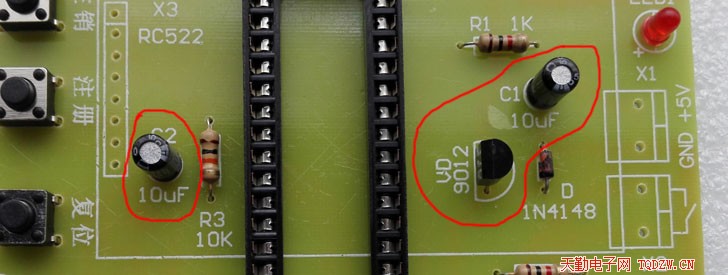

7、焊接电解电容和三极管
![](/uploadfile/201811/2018112510011475.jpg)

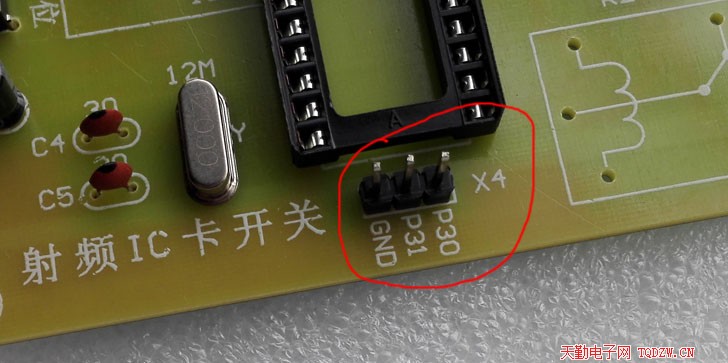

8、焊接3P的排针,这是用来烧写程序的
![](/uploadfile/201811/2018112509403558.jpg)

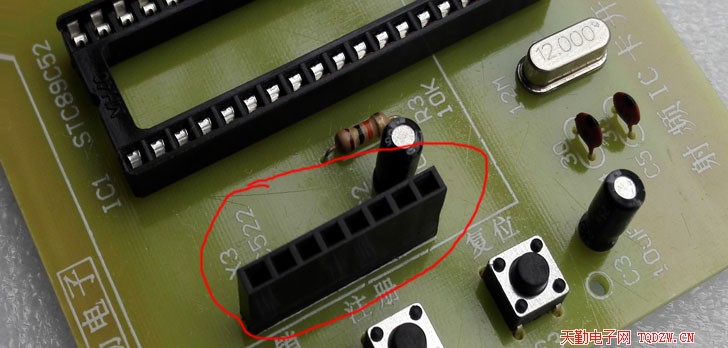

9、焊接单8P的排母
![](/uploadfile/201811/2018112509403587.jpg)

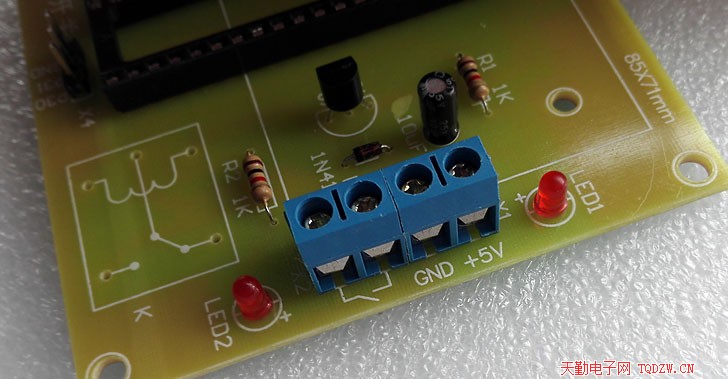

10、焊接两只接线座,先扣在一块再安装焊接
![](/uploadfile/201811/2018112509403530.jpg)

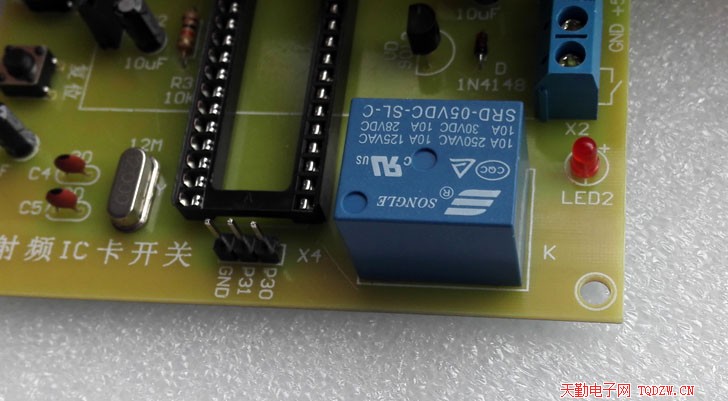

11、焊接继电器
![](/uploadfile/201811/2018112509414053.jpg)

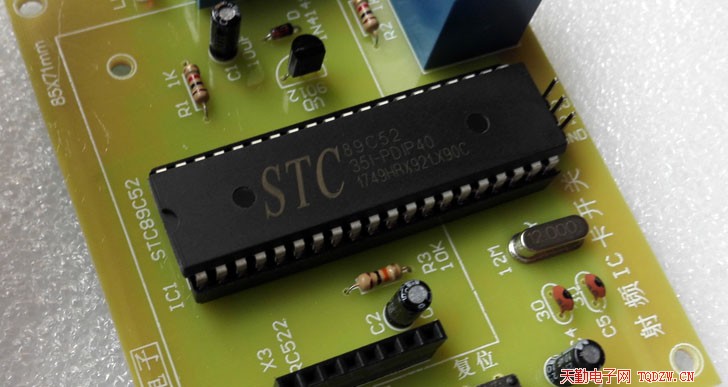

12、装上单片机,注意缺口的方向不能错
![](/uploadfile/201811/2018112509414189.jpg)

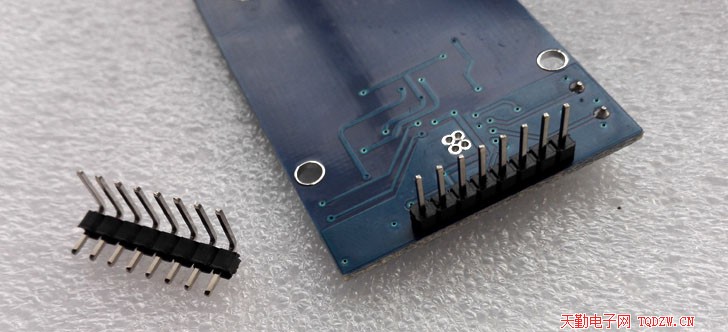

13、将直的排针焊接射频IC模块上,弯针用不到
![](/uploadfile/201811/2018112509414192.jpg)

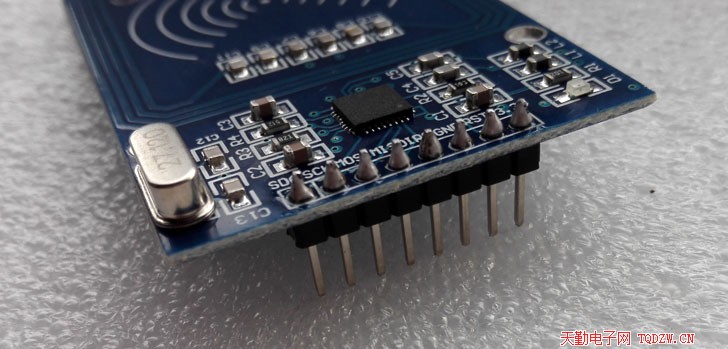

14、射频IC模块焊好排针的样子
![](/uploadfile/201811/2018112509414144.jpg)

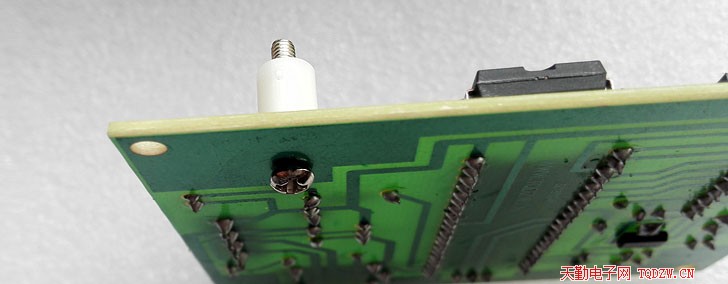

15、将螺丝和尼龙套管装在电路板上
![](/uploadfile/201811/2018112509414113.jpg)

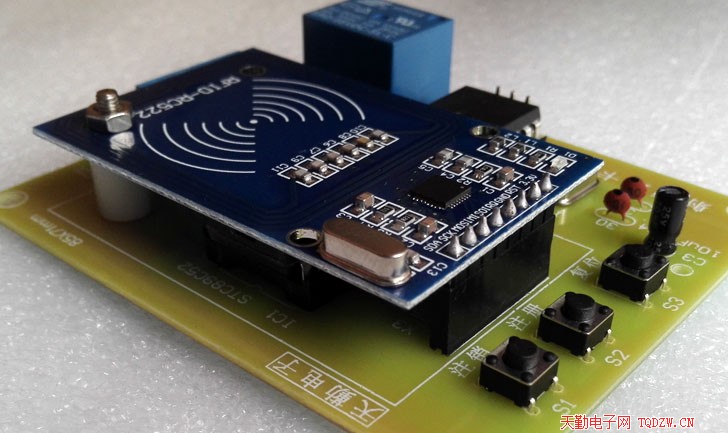

16、将射频IC模块插在电路板的排母上面,用螺丝固定
![](/uploadfile/201811/2018112509414241.jpg)

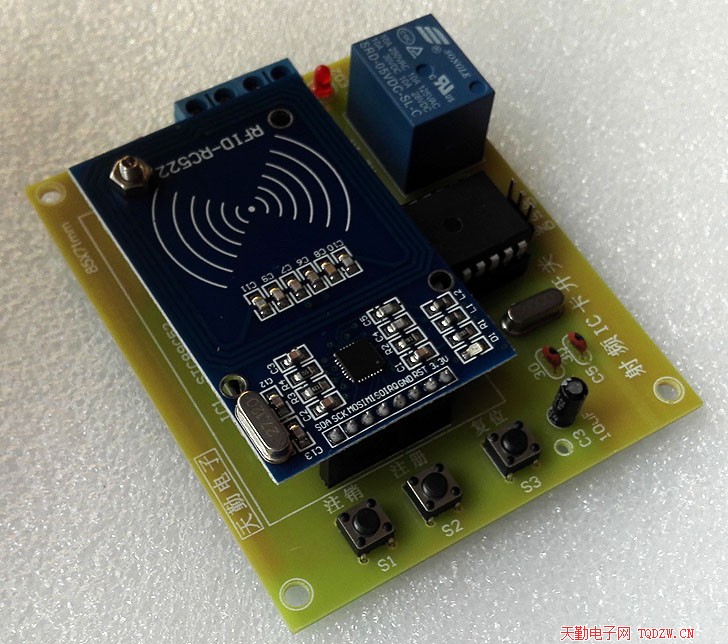

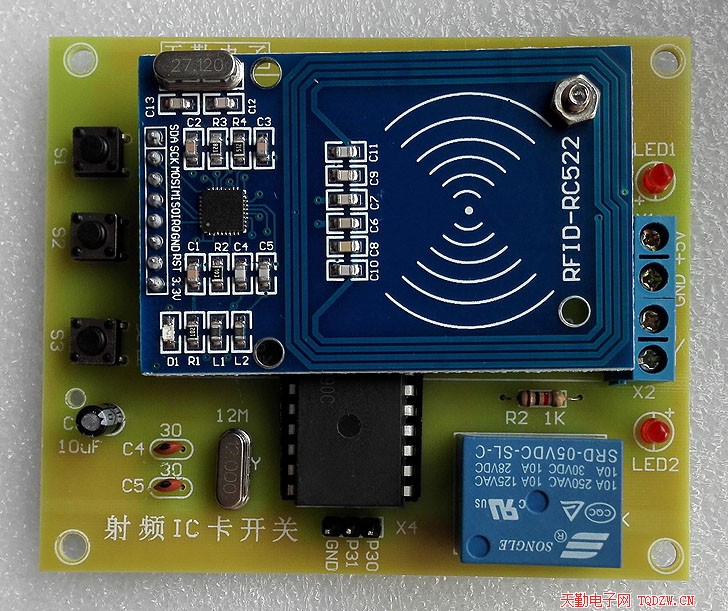

17、焊好的电路板照片
![](/uploadfile/201811/2018112509420695.jpg)
![](/uploadfile/201811/2018112509420687.jpg)

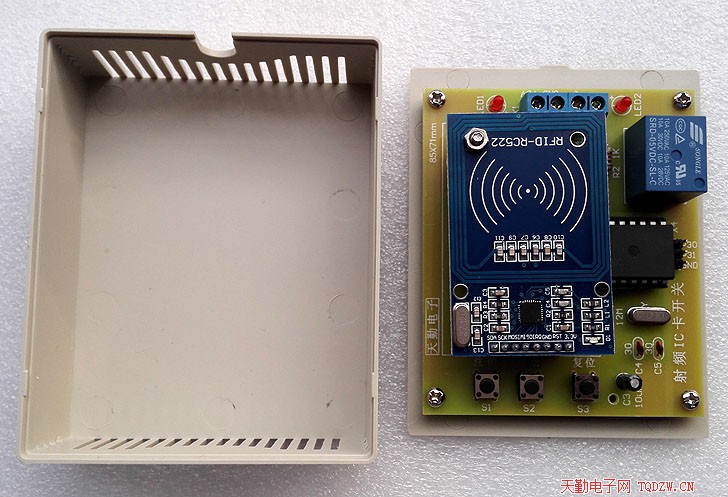

18、将电路板装入外壳,用螺丝固定
![](/uploadfile/201811/2018112509420628.jpg)

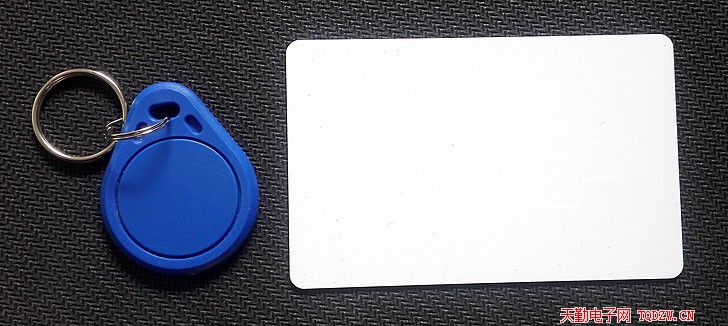

19、最后是通电测试,套件中提供了一只钥匙扣样式的IC卡和一只白卡
![](/uploadfile/201811/2018112509582424.jpg)
