数字温度传感器DS18B20引脚图
器件资料    阅读:2539

DS18B20是常用的温度传感器,具有体积小,硬件开销低,抗干扰能力强,精度高的特点,本公司的“温控器套件”就用到此器件。

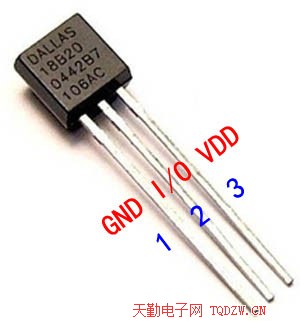

引脚排列图

面对着扁平的那一面,左负右正,一旦接反就会立刻发热,有可能烧毁!

1脚(GND):电源负极

2脚(I/O):通讯接口

3脚(VDD):5V电源正极

电路接线图

技术参数

测温范围:-55℃~+125℃

固有测温误差:0.5℃

工作电源: DC3.0-5.5V
