小音箱套件焊接教程
图解教程    阅读:9108

此套件是用TDA2822M做成BTL功放电路的单声道小音箱,电路外围元件少,功率大,音响效果好;适合职业学校电子技术实训及电子爱好者组装使用,

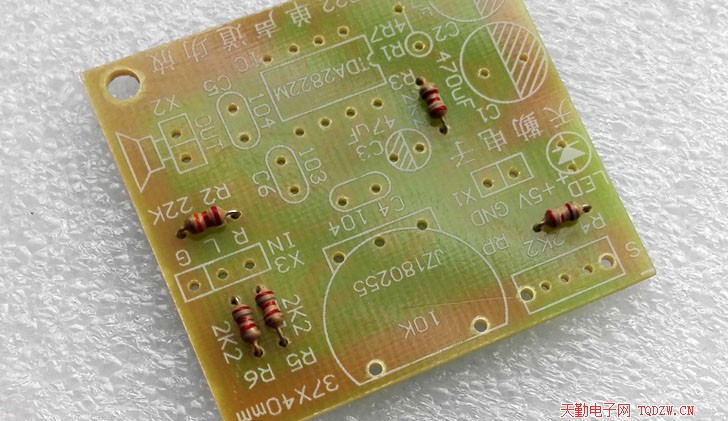

1、首先焊接电阻元件,R2是22K欧,其他电阻都是2.2K欧

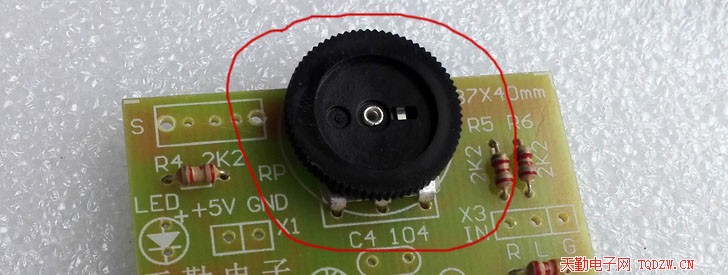

2、焊接音量电位器,紧贴电路板焊接

3、焊接集成电路插座注意缺口的方向

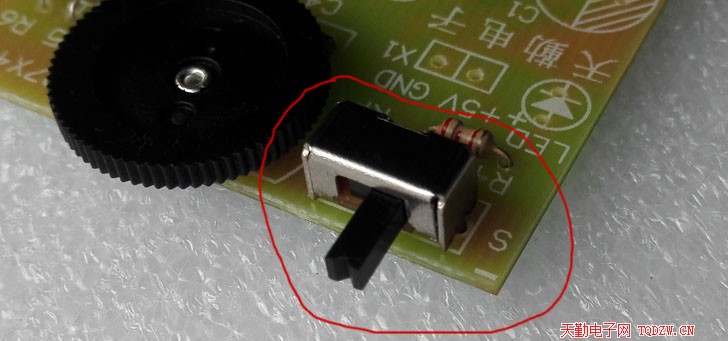

4、焊接电源开关,也要紧贴电路板焊接

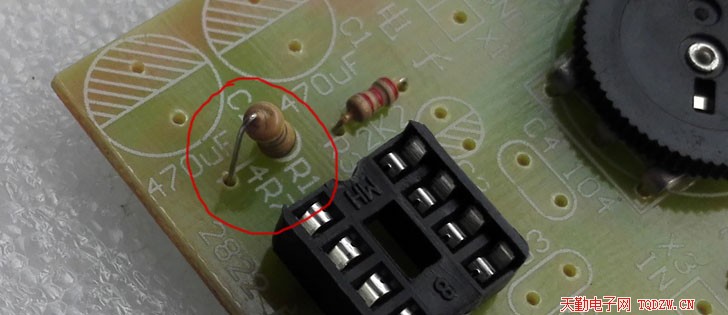

5、焊接电阻R1

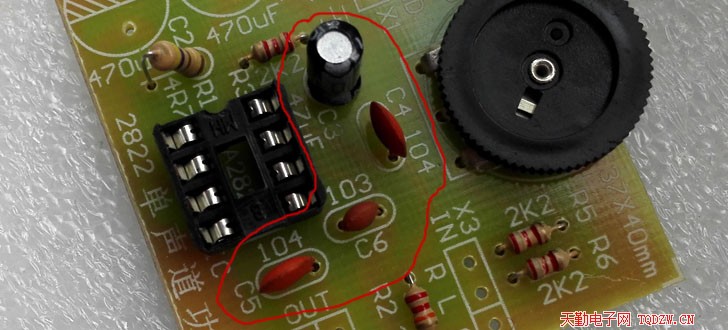

6、焊接电解电容和瓷片电容,电解电容有极性,焊接时要注意不能装反

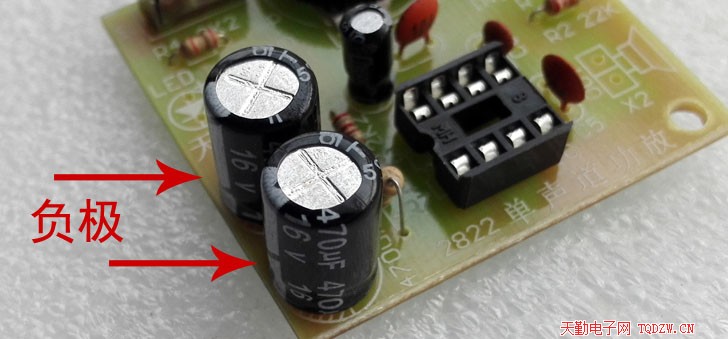

7、焊接两只电源滤波电容,此电容同样有极性

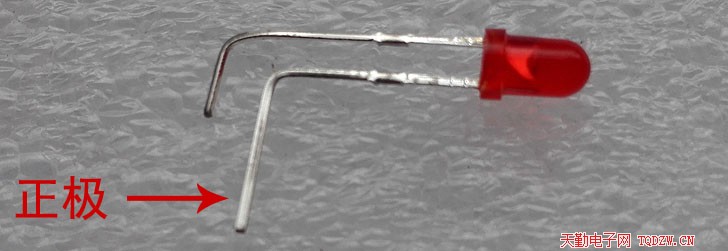

8、处理发光二极管的引脚,如图示

9、焊接发光二极管

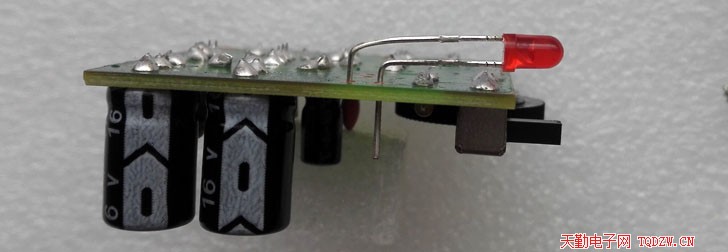

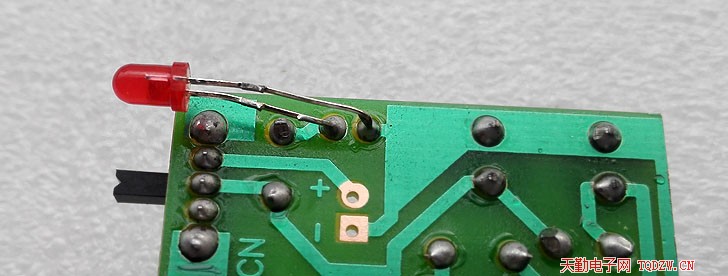

10、如下图方式,将发光二极管安装在电路板上

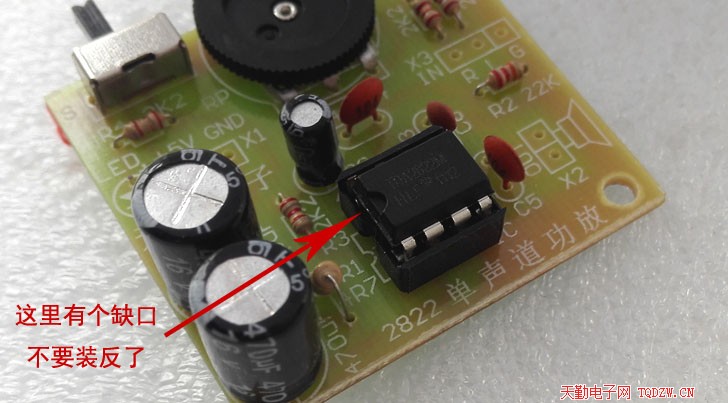

11、装上功放集成电路TAD2822M

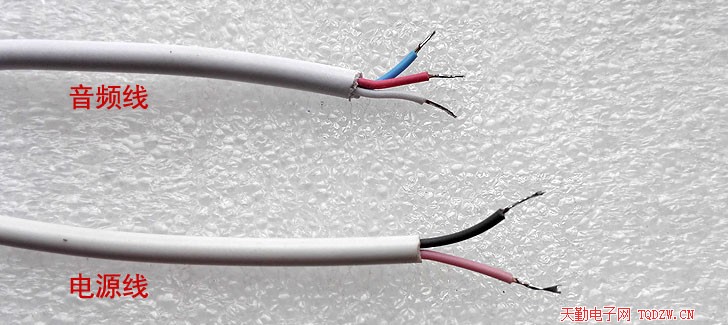

12、处理电源线和音频线,上锡

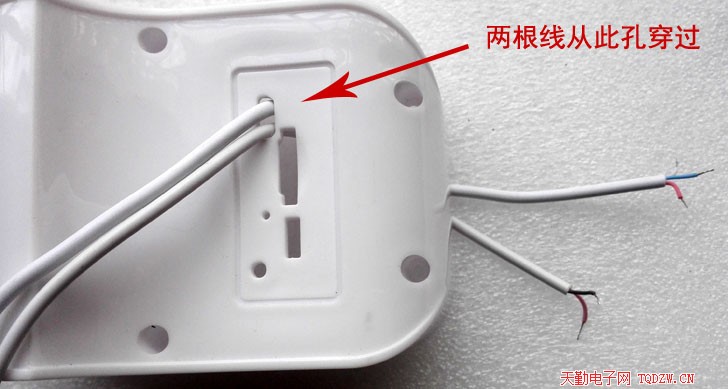

13、将电源线和音频线装入音箱壳

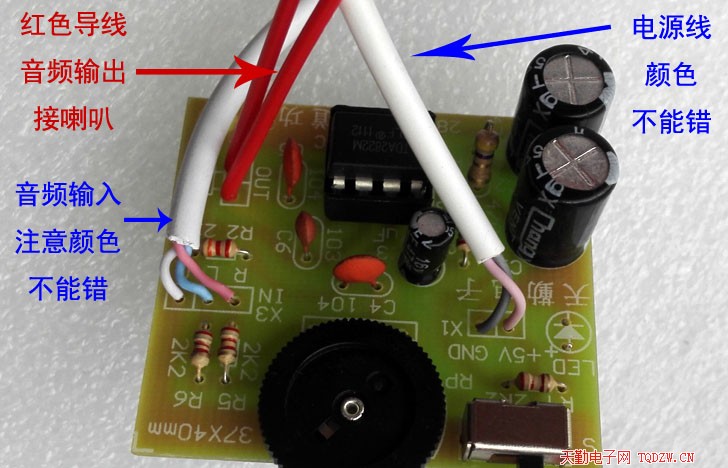

14、焊接电源线、音频线和喇叭线,焊接时请看清楚线芯的颜色,不能接错

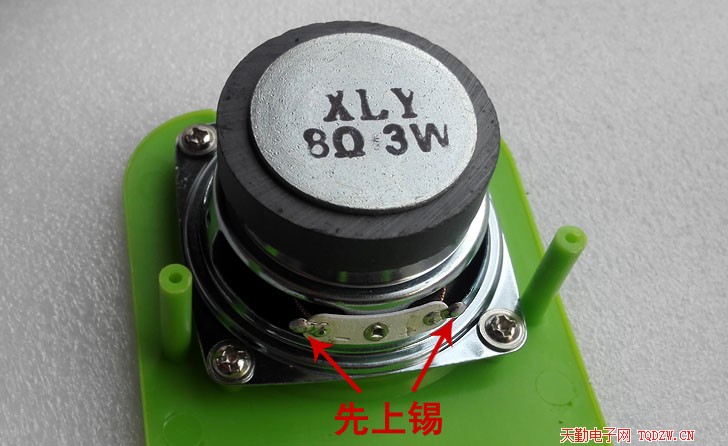

15、把喇叭装在面板上面,用螺丝固定,喇叭的引线端子上锡

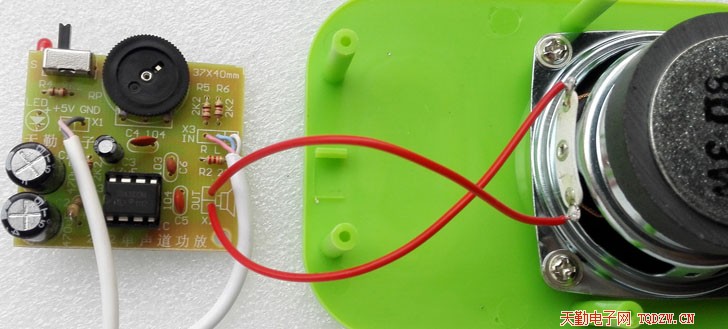

16、焊接喇叭线,喇叭线不用区分正负极

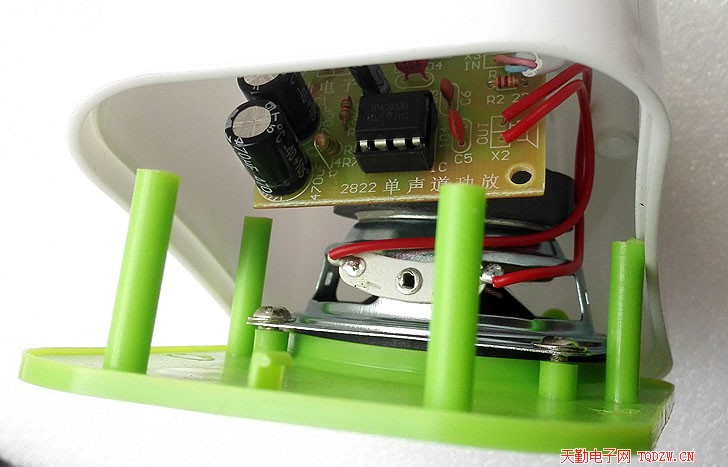

17、将电路板装入外壳中,注意LED的位置

18、装上面板,注意螺丝柱不要要压到导线,最后上好螺丝

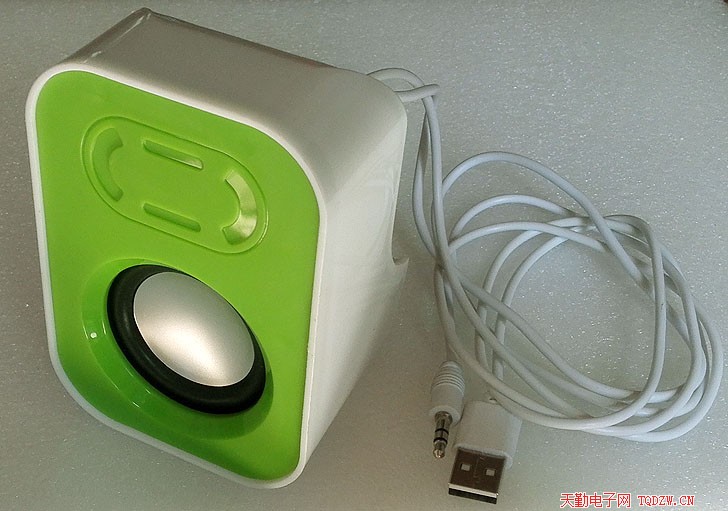

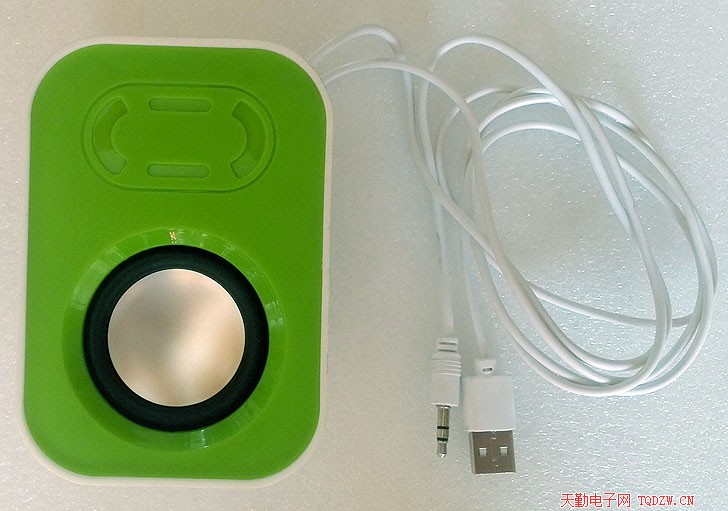

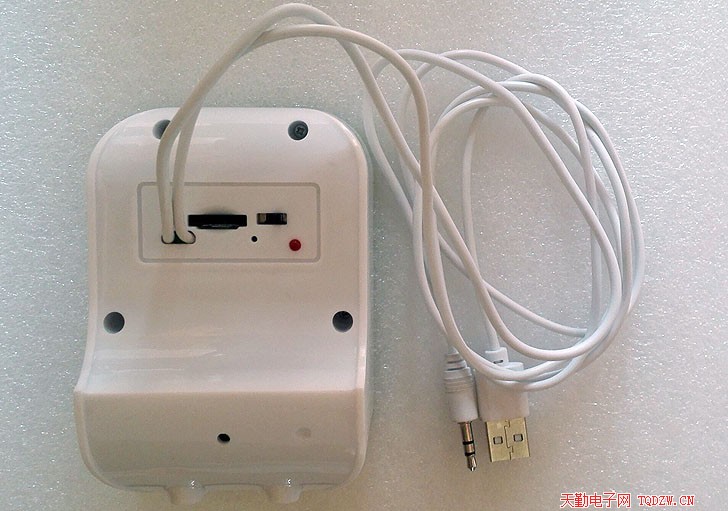

19、这是焊好的样子

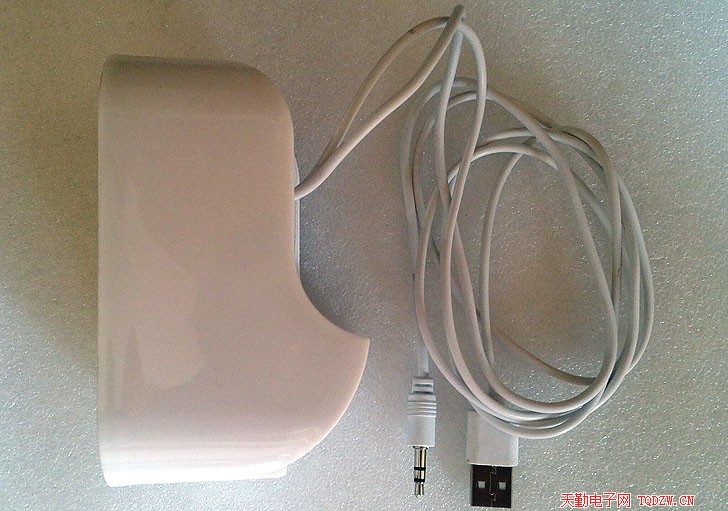

20、再来几张
