MCR100系列可控硅参数及引脚图
器件资料    阅读:2781

常用的MCR100系列可控硅有MCR100-6、MCR100-8等,都属于单向可控硅(单向晶闸管),主要用于小型继电器、小功率灯泡、电动机等控制电路。

MCR100系列可控硅参数

MCR100-3,100V/0.8A

MCR100-4,200V/0.8A

MCR100-5,300V/0.8A

MCR100-6,400V/0.8A

MCR100-7,500V/0.8A

MCR100-8,600V/0.8A

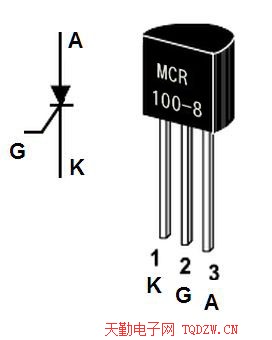

引脚排列图

A-阳极,K-阴极,G-控制极

MCR100系列单向可控硅检测

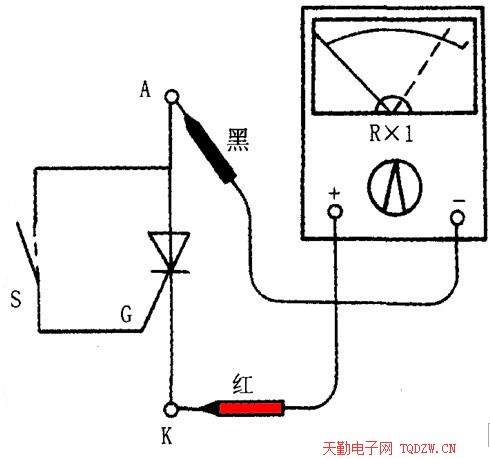

1、触发能力检测:如上图用万用表R×1档测量。测量时黑表笔接阳极A,红表笔接阴极K,此时表针不动,显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与控制极短路,相当于给G极加上正向触发电压,此时若电阻值为几欧姆至几十欧姆,则表明晶闸管因正向触发而导通。再断开A极与G极的连接(A、K极上的表笔不动,只将G极的触发电压断掉)。若表针示值仍保持在几欧姆至几十欧姆的位置不动,则说明此晶闸管的触发性能良好。

2、判断其好坏:用万用表R×1 kΩ档测量普通晶闸管阳极A与阴极K之间的正、反向电阻,正常时均应为无穷大(∞);若测得A、K之间的正、反向电阻值为零或阻值均较小,则说明晶闸管内部击穿短路或漏电。  测量控制极G与阴极K之间的正、反向电阻值,正常时应有类似二极管的正、反向电阻值(实际测量结果要较普通二极管的正、反向电阻值小一些),即正向电阻值较小(小于2 kΩ),反向电阻值较大(大于80 kΩ)。若两次测量的电阻值均很大或均很小,则说明该晶闸管G、K极之间开路或短路。若正、反电阻值均相等或接近,则说明该晶闸管已失效,其G、K极问PN结已失去单向导电作用。  测量阳极A与门极G之间的正、反向电阻,正常时两个阻值均应为几百千欧姆(kΩ)或无穷大,若出现正、反向电阻值不一样(有类似二极管的单向导电)。则是G、A极之间反向串联的两个PN结中的一个已击穿短路。

MCR100系列单向可控硅应用电路

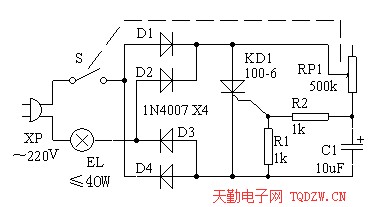

此电路为可控硅(晶闸管)调光电路,可用于15—40W白炽灯的调光,采用的是MCR100-6单向可控硅。
