图解教程    阅读:4158

本套件由NE555+CD4017组成,控制蓝色和红色LED交替爆闪,形成模拟警灯的样子。

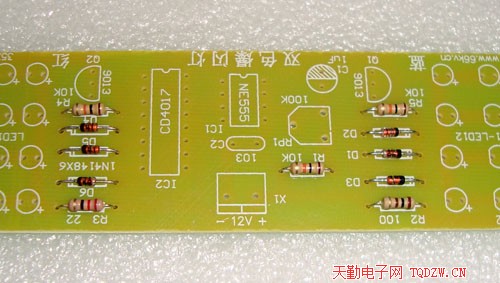

1、焊接电阻和二极管1N4148,二极管要注意极性不能装反

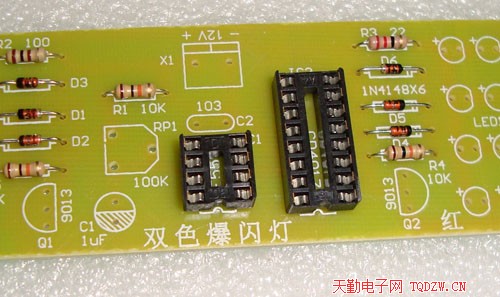

2、焊接集成电路插座,紧贴电路板焊接,注意缺口方向不要装错

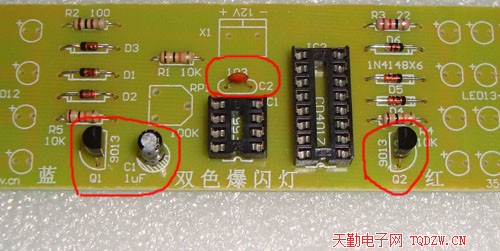

3、焊接瓷片电容(无极性),电解电容和三极管(有极性,要注意)

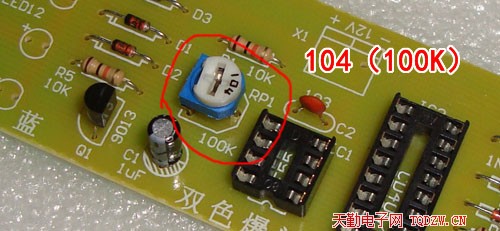

4、焊接100K欧可调电阻

5、焊接LED,LED有正负极,长脚为正短脚为负,LED要一排一排的紧贴电路板焊接,红色和蓝色LED要分清,不能混用

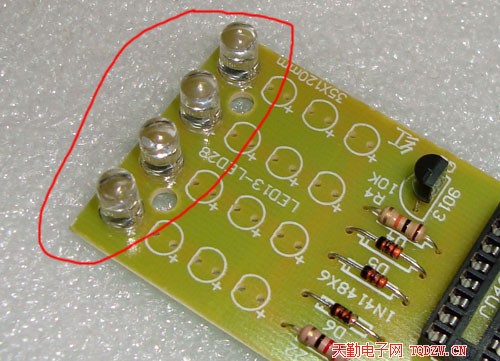

6、焊好了一排

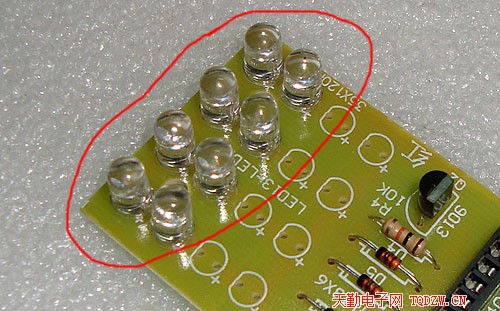

7、焊好了两排

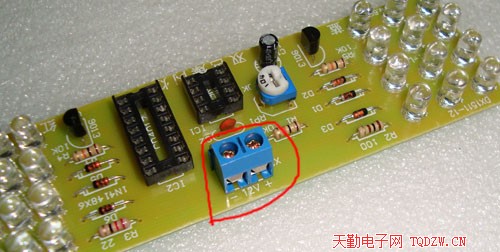

8、LED全部焊好后,焊接接线座

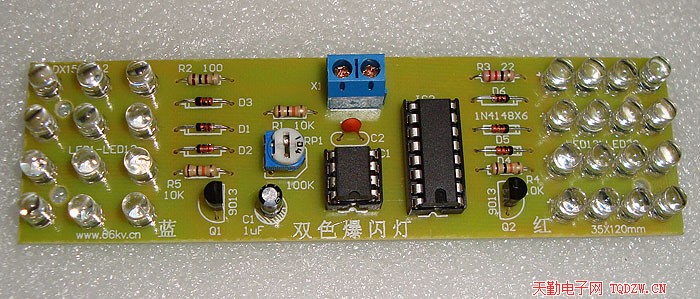

9、对号装入集成电路(装反会烧坏)这是全部焊好的样子,最后通电测试,通电电压为直流12V
