本套件已停止销售,只展示焊接教程,不再提供制作套件。

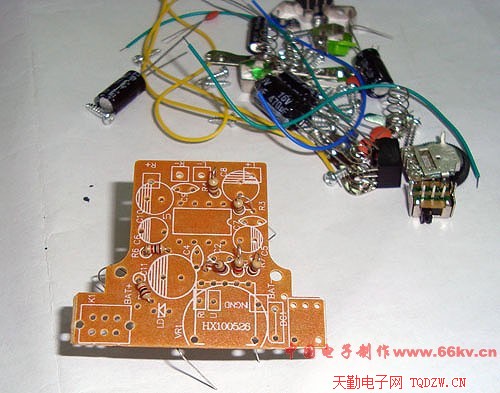

1、首先先焊接电阻元件,由于电路板空间有限,电阻要立着安装
![](/uploadfile/201706/2017061511203110.jpg)

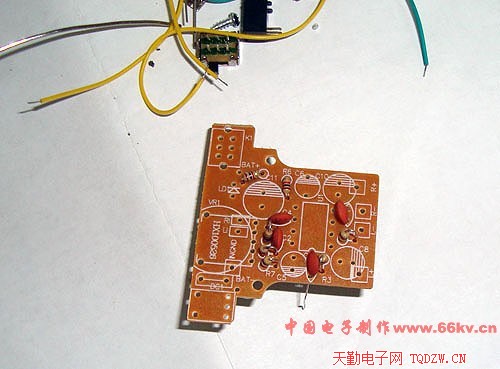

2、再焊接瓷片电容
![](/uploadfile/201706/2017061511203126.jpg)

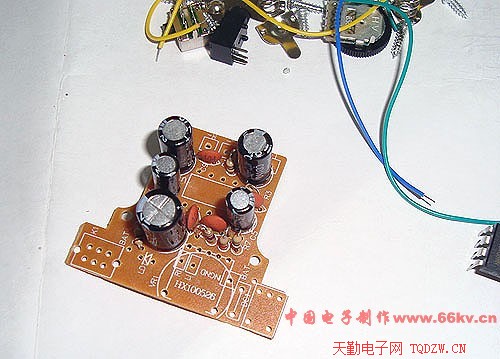

3、第三部焊接电解电容,电解电容要注意极性
![](/uploadfile/201706/2017061511203236.jpg)
4、第四步焊接2822集成电路,注意引脚排列,不要装反了,焊接时间也不宜过长,以免集成电路过热损坏
![](/uploadfile/201706/2017061511203429.jpg)

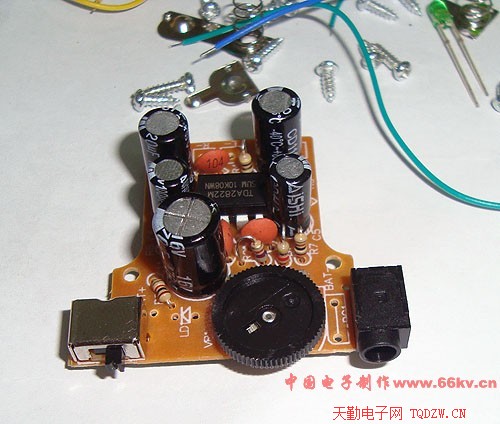

5、依次焊接电源开关、音量电位器、电源插座
![](/uploadfile/201706/2017061511203460.jpg)

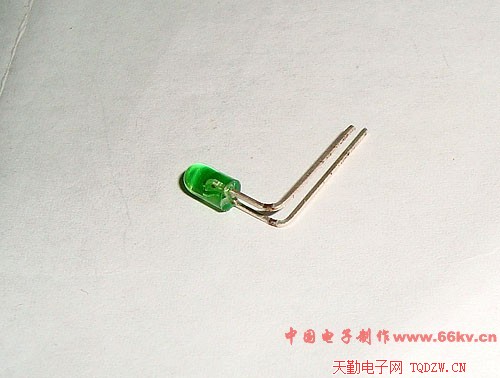

6、焊接LED时要注意先把LED折弯,再进行焊接,折弯方法见图,同时要注意LED的极性
![](/uploadfile/201706/2017061511203498.jpg)

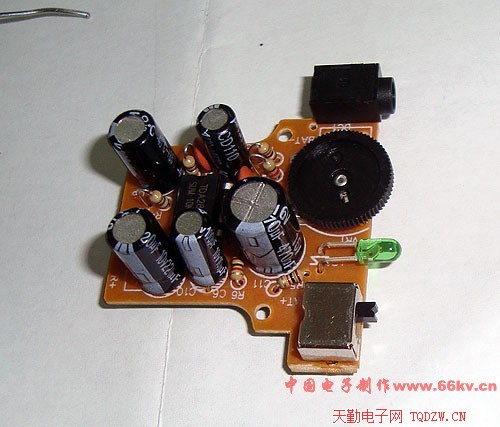

7、电路板上的原件全部焊接完成,再检查一下有没有焊错的地方,如无错误再进行下一步
![](/uploadfile/201706/2017061511203468.jpg)

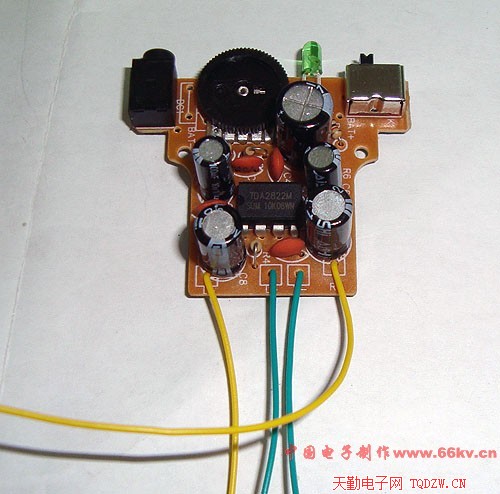

8、把四根喇叭线焊在电路板上
![](/uploadfile/201706/2017061511203451.jpg)

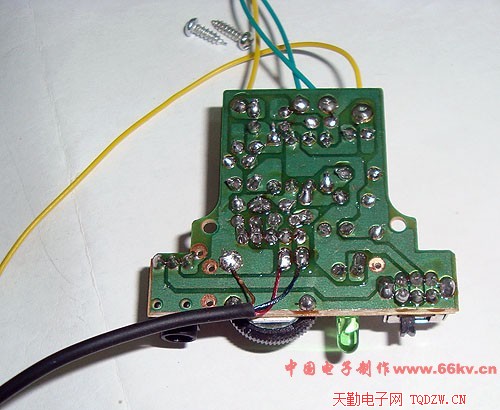

9、再焊上信号输入线,金色的焊在公共端上,红色和蓝色线分别接在两个声道的输入端
![](/uploadfile/201706/2017061511203486.jpg)

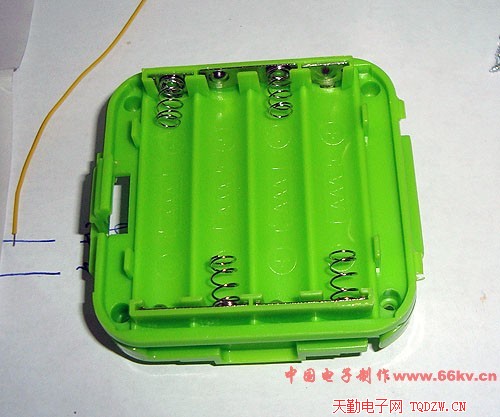

10、把电池座的弹簧按如图所示装在电池座上
![](/uploadfile/201706/2017061511203448.jpg)

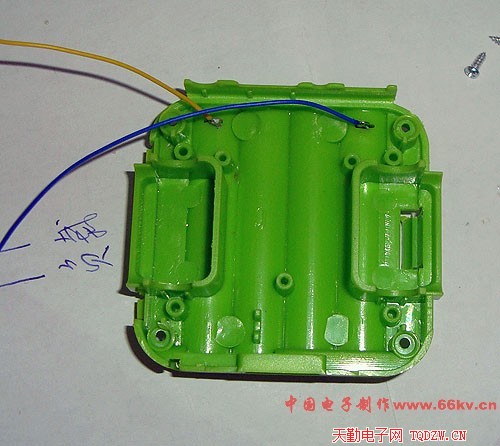

11、反过来,焊上两根线
![](/uploadfile/201706/2017061511211263.jpg)

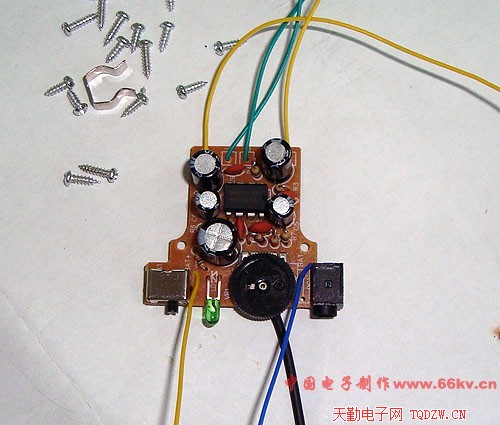

12、根据电源极性把这两根线分别焊在电源输入的正端和负端
![](/uploadfile/201706/2017061511211242.jpg)

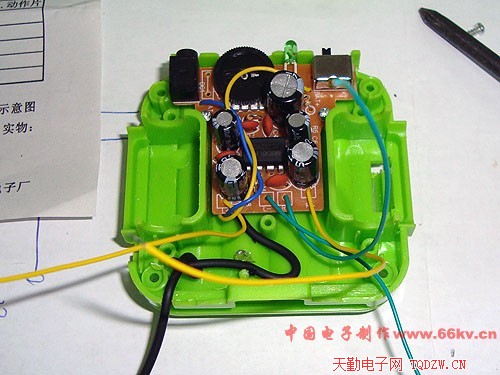

13、把电路板装在壳体上,上好螺丝
![](/uploadfile/201706/2017061511211372.jpg)

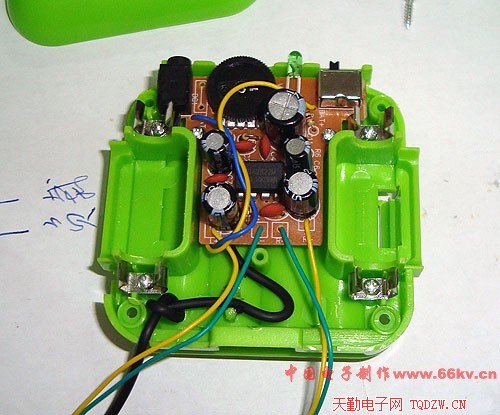

14、装上这四个弹簧片
![](/uploadfile/201706/2017061511211387.jpg)

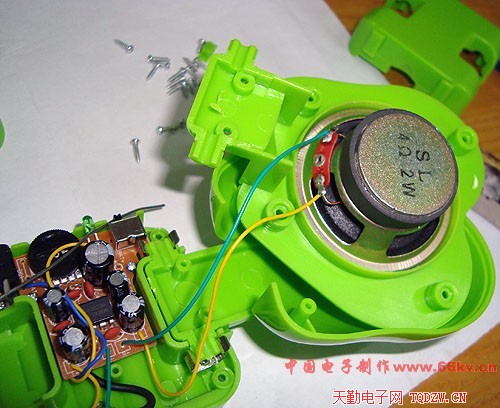

15、装喇叭和音箱,喇叭装在音箱上用胶粘牢(或者用电烙铁加热喇叭边沿的外壳固定),再焊上喇叭线
![](/uploadfile/201706/2017061511221290.jpg)

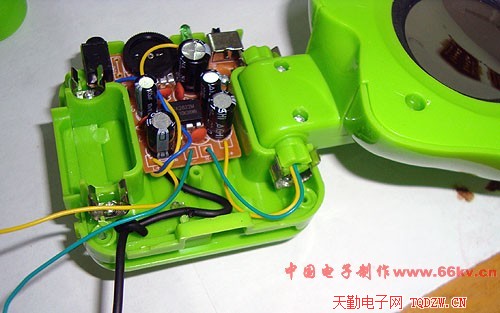

16、扣好音箱壳体
![](/uploadfile/201706/2017061511221225.jpg)

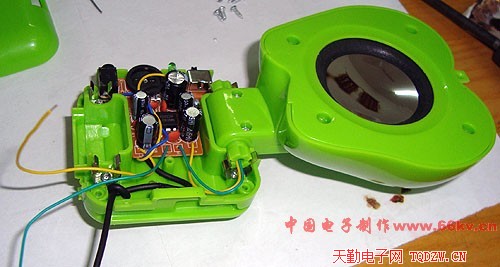

17、右侧音箱装好了,再装左侧的
![](/uploadfile/201706/2017061511221380.jpg)

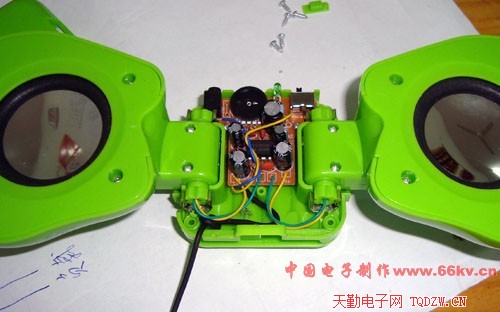

18、左侧的音箱安装方法同右侧
![](/uploadfile/201706/2017061511221388.jpg)

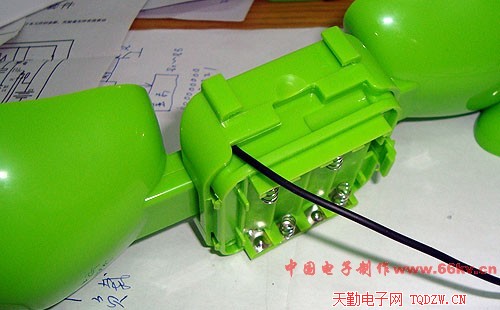

19、扣上前盖,上好螺丝
![](/uploadfile/201706/2017061511221345.jpg)

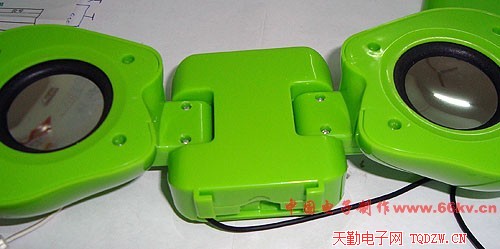

20、这样音箱就做好了
![](/uploadfile/201706/2017061511221395.jpg)

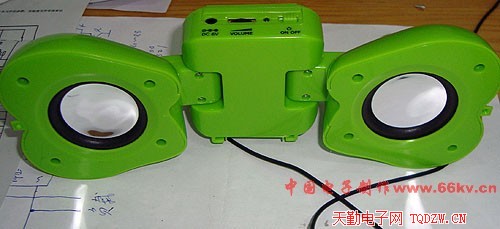

21、做好后的效果
![](/uploadfile/201706/2017061511221304.jpg)
