图解教程    阅读:7654

本套件是由CD4511组成的抢答器,1位数码管显示,用于数字电路实习教学。

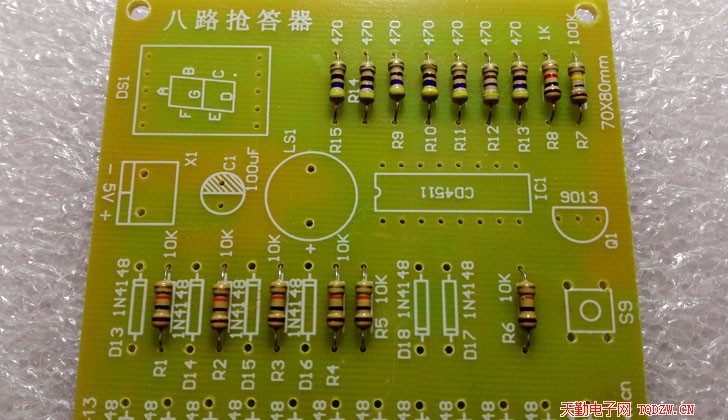

1、焊接电阻,将所有电阻对号安装到电路板上

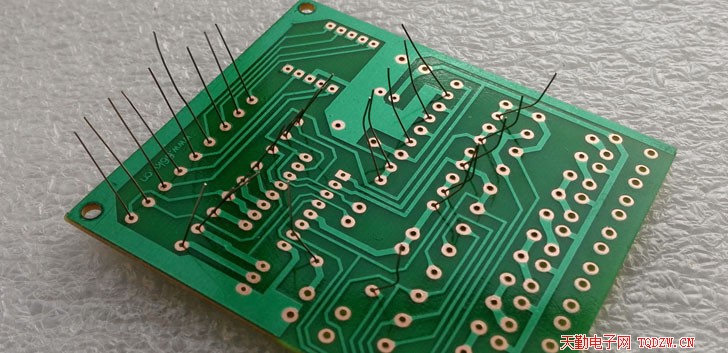

2、开始焊接

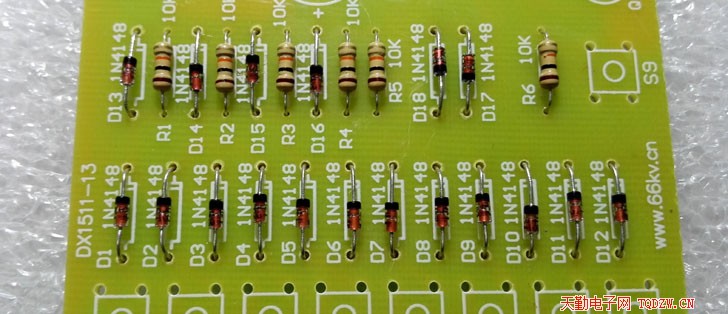

3、焊接二极管1N4148,要注意极性

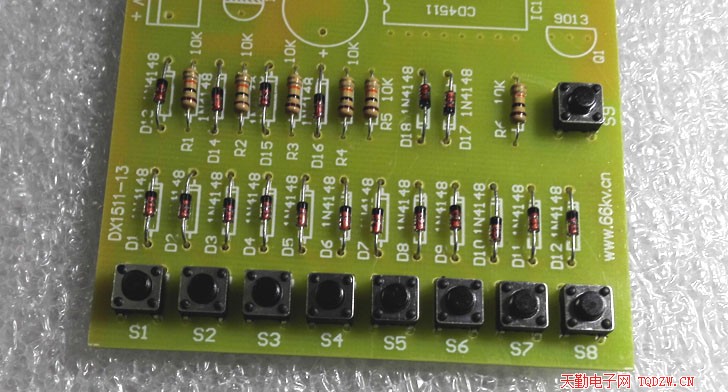

4、焊接9只轻触开关S1-S9

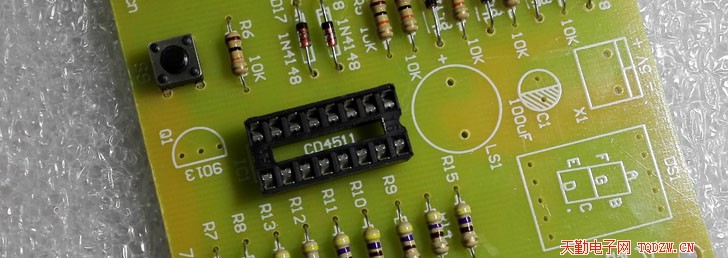

5、焊接CD4511的集成电路插座,注意插座凹槽的方向

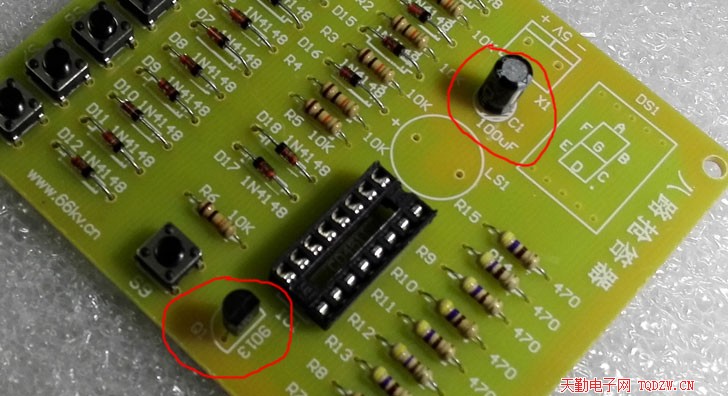

6、焊接三极管Q1和电解电容C1

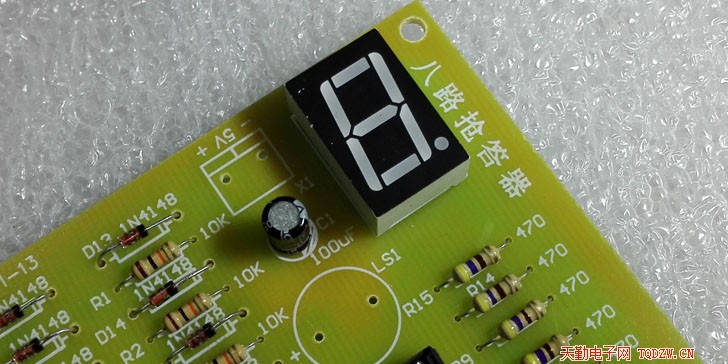

7、焊接数码管,无点的一端朝外,不能装反了

8、焊接蜂鸣器,长脚是正极

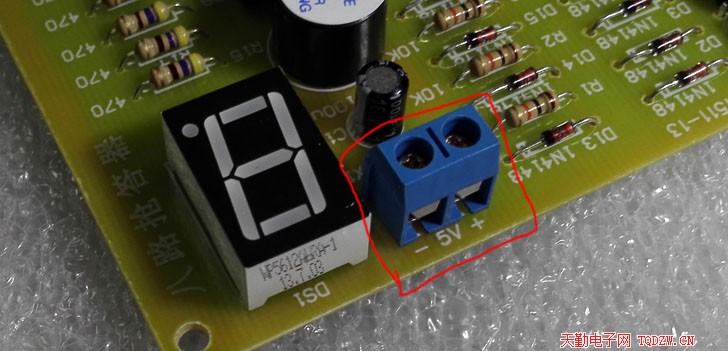

9、焊接电源的接线座

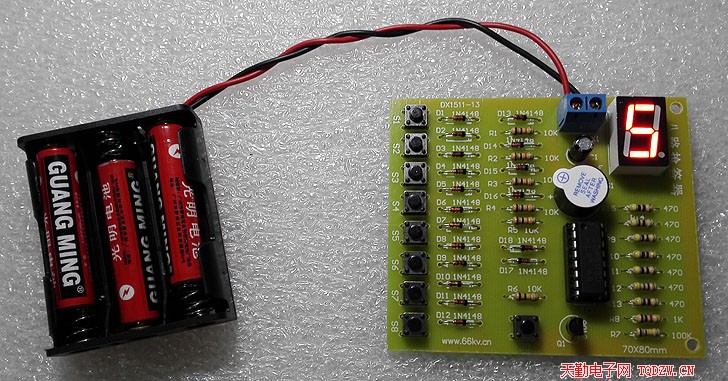

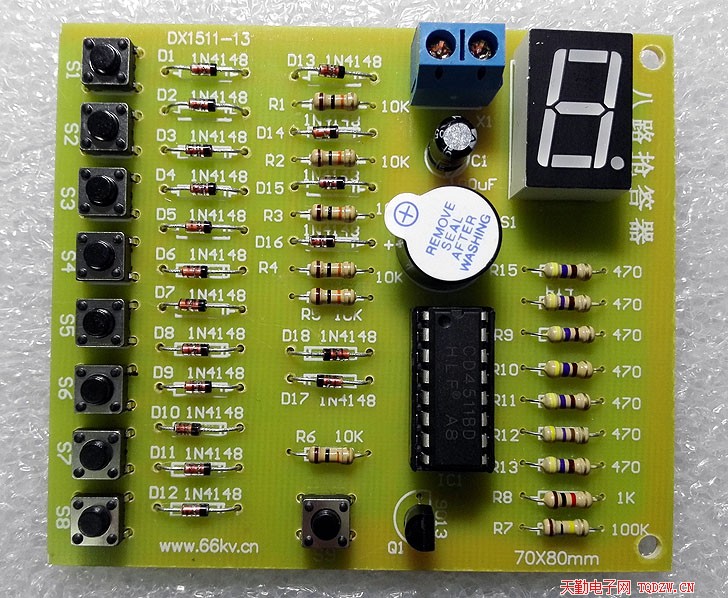

10、焊好后,对应集成电路插座凹槽方向插入CD4511,这是全部焊好的样子

11、通电测试,图中的电池、电池盒套件中是不提供的



上篇文章:声控LED旋律灯套件焊接教程
下篇文章:三人表决器套件焊接教程
