LED骰子套件焊接教程
图解教程    阅读:1928

LED骰子套件采用7颗发光二极管模拟骰子的点数,当按下启动键1秒以上,发光二极管安骰子的不同点数高速循环点亮,几秒钟后循环速度越来越慢并最终随机停止于某个点上。

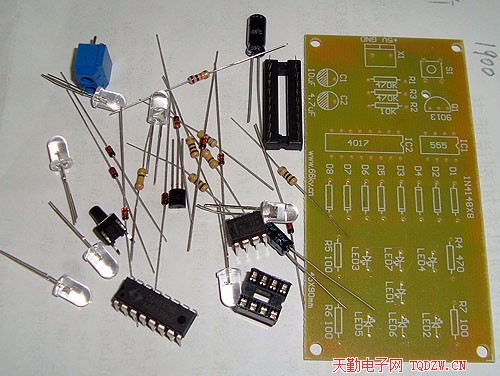

1、对着LED骰子套件元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接

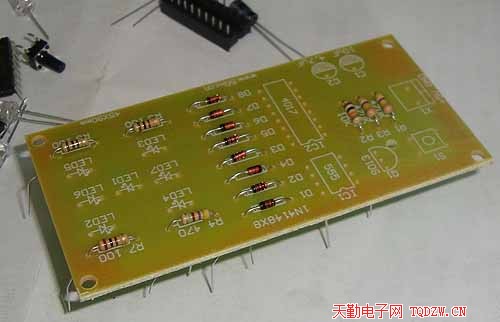

2、首先焊接电阻和二极管,这里的二极管数量较多,焊接时注意极性别弄错了

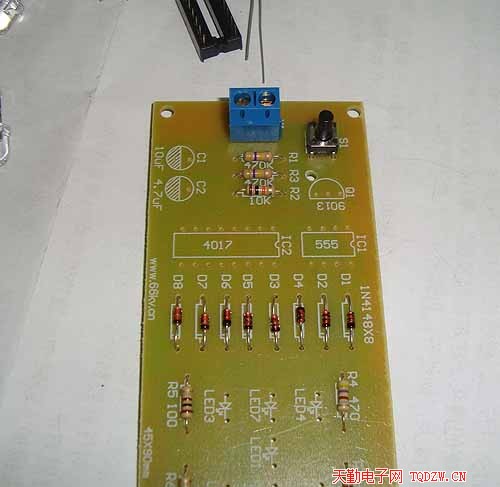

3、焊接电源接线座和按键

4、焊接电解电容和三极管,电解电容要注意极性不能装反,电路板上电容符号的阴影部分是负极

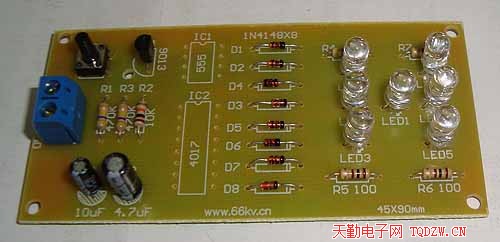

5、焊接LED,原来LED采用白发红的,由于是聚光的发光太刺眼,所以现在都换成红发红的了

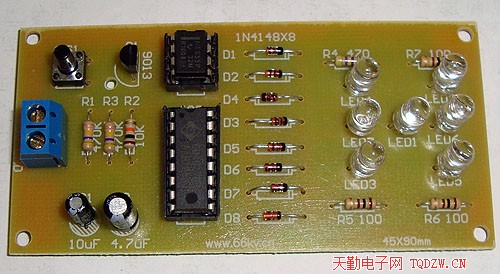

6、最后焊上两个集成电路插座,装上对应的集成电路,LED骰子套件就焊接好了
