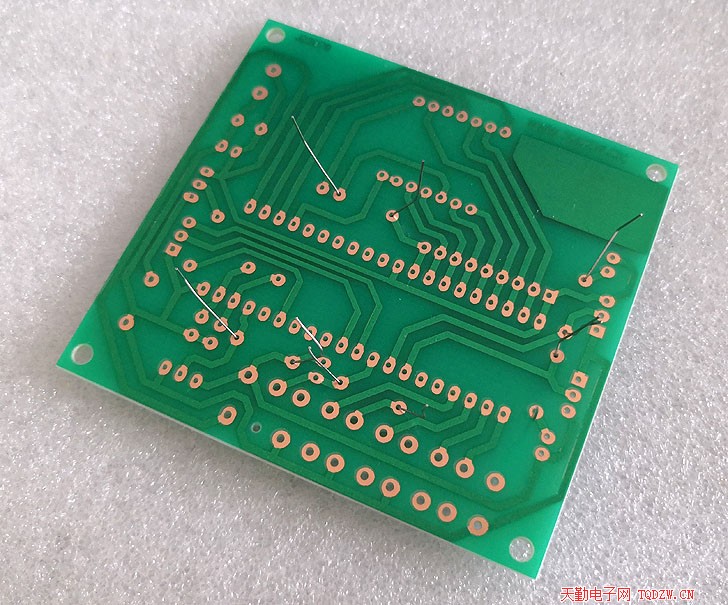

1、焊接电阻,R3的引脚焊接在A端
![](/uploadfile/202102/2021021422462754.jpg)
![](/uploadfile/202102/2021021422462831.jpg)

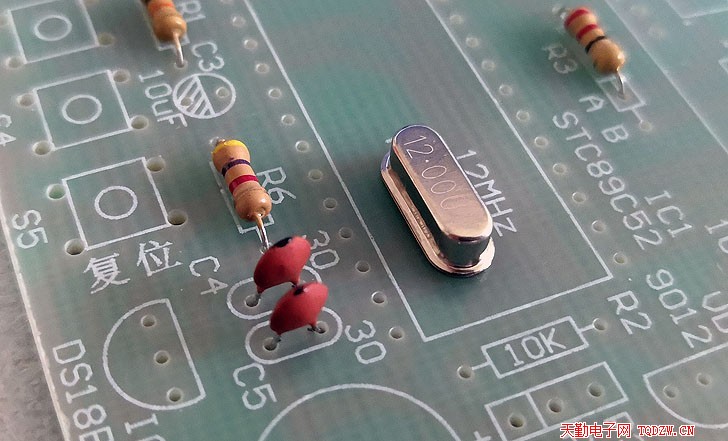

2、焊接晶振和晶振的负载电容C4、C5
![](/uploadfile/202102/2021021422462821.jpg)

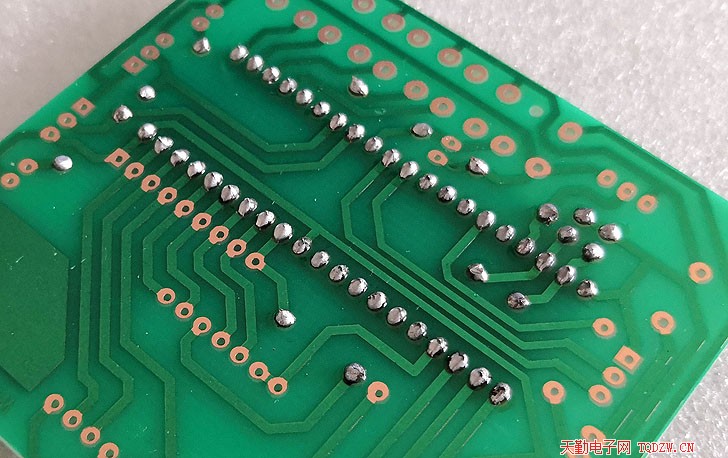

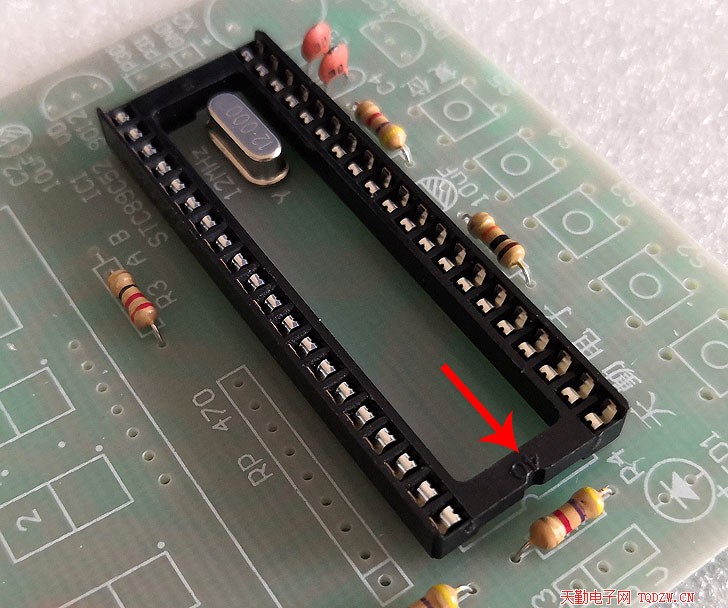

3、焊接集成电路插座,注意缺口的方向
![](/uploadfile/202102/2021021422493378.jpg)
![](/uploadfile/202102/2021021422462861.jpg)

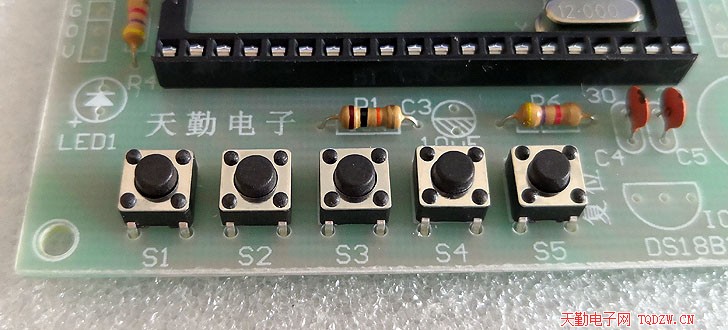

4、焊接5只轻触开关
![](/uploadfile/202102/2021021422462803.jpg)

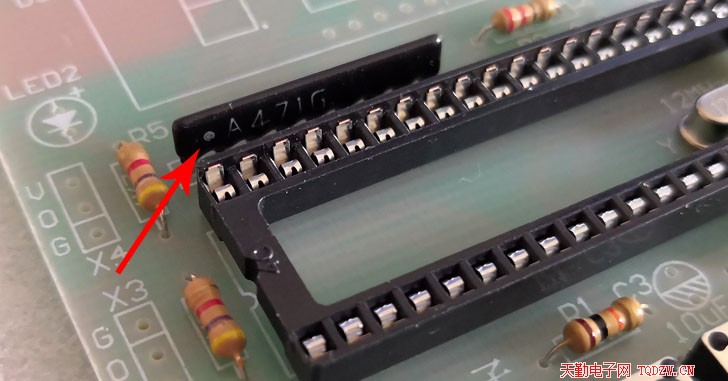

5、焊接排阻,注意方向,不能装反
![](/uploadfile/202102/2021021422462836.jpg)

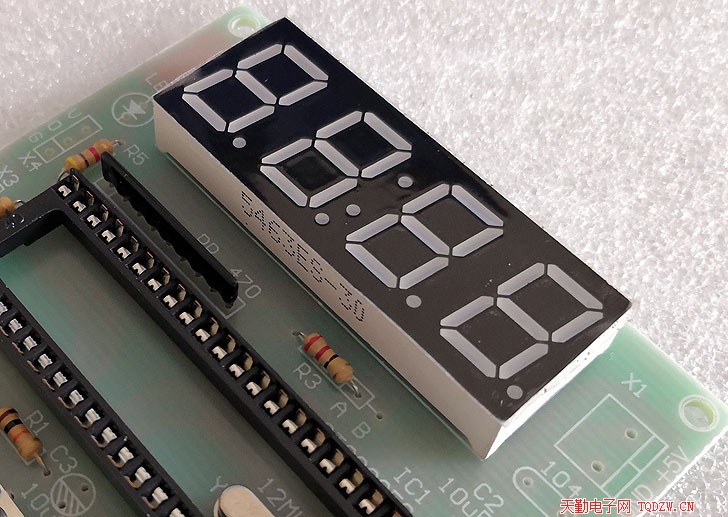

6、焊接四位数码管,如图所示,不要装反了
![](/uploadfile/202102/2021021422470947.jpg)
7、剪脚时要一个引脚一个引脚的逐个剪掉,不能同时剪掉两个或多个,以免发生震动使焊盘松动断路
![](/uploadfile/202102/2021021422470958.jpg)

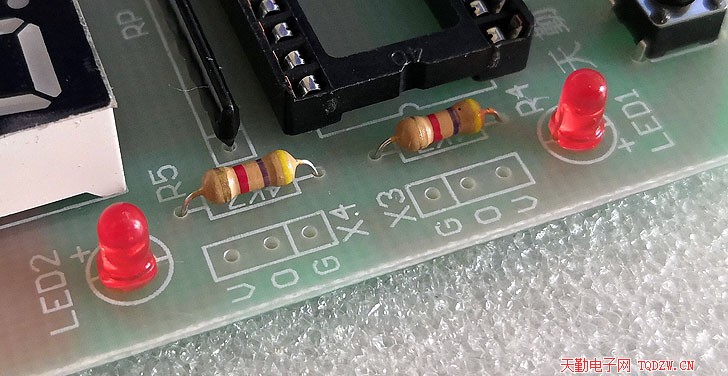

8、焊接两只发光二级管,长脚是正极
![](/uploadfile/202102/2021021422470948.jpg)

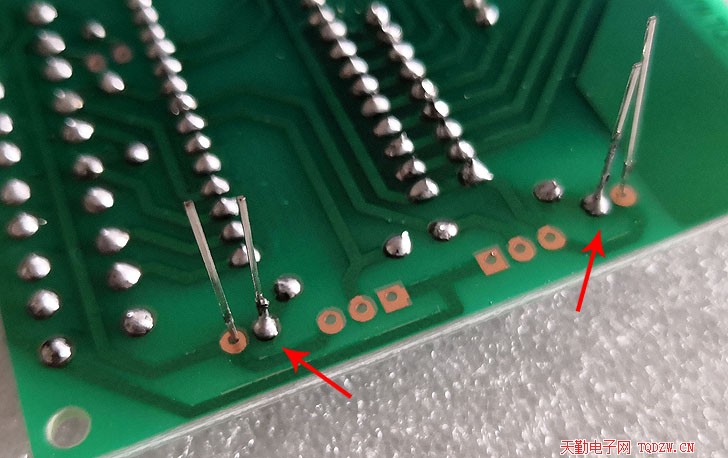

9、焊接时先焊好一个引脚,看一下发光二级管是否歪斜,如有歪斜调正后再焊另一个引脚
![](/uploadfile/202102/2021021422470993.jpg)

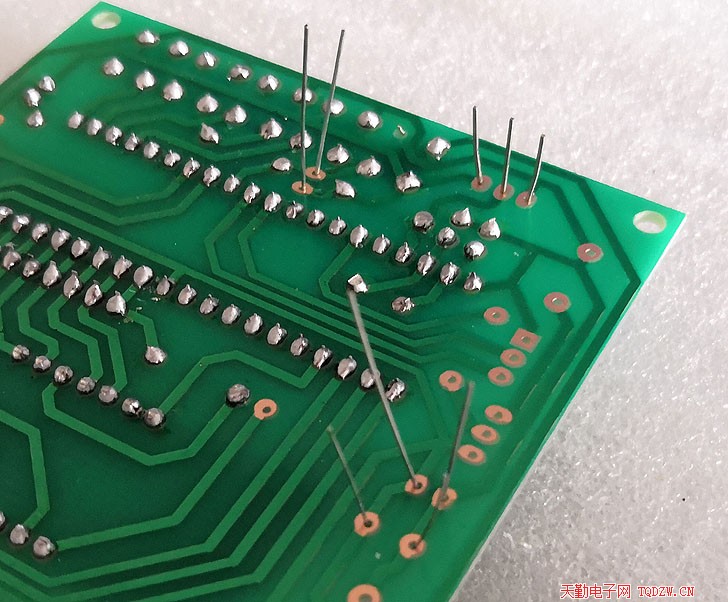

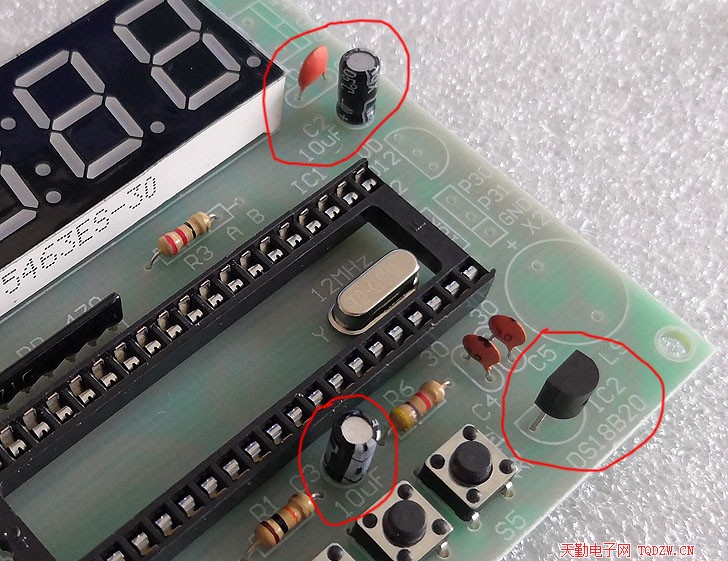

10、焊接电解电容C2、C3,瓷片电容C1,温度传感器DS18B20
![](/uploadfile/202102/2021021422470935.jpg)
![](/uploadfile/202102/2021021422470930.jpg)

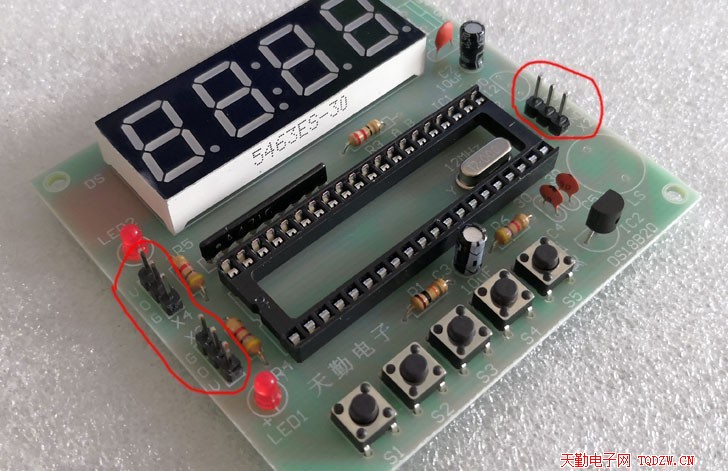

11、焊接3只排针,要紧贴电路板焊接,不能歪斜
![](/uploadfile/202102/2021021422474343.jpg)

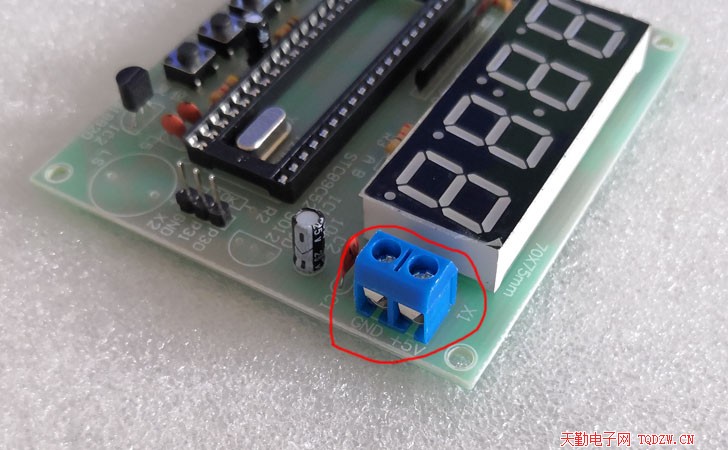

12、焊接电源的接线座
![](/uploadfile/202102/2021021422474306.jpg)

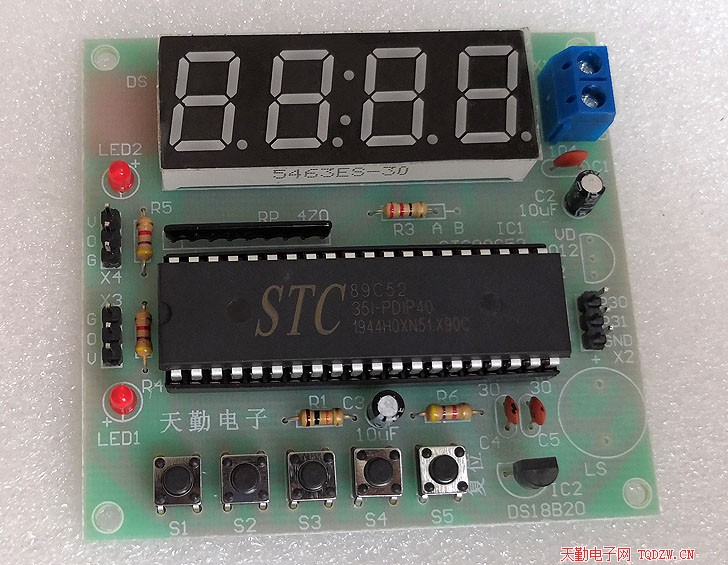

13、这是温控器的全部原件都焊好的样子,LS和VD用不到,不用焊接
![](/uploadfile/202102/2021021422570548.jpg)

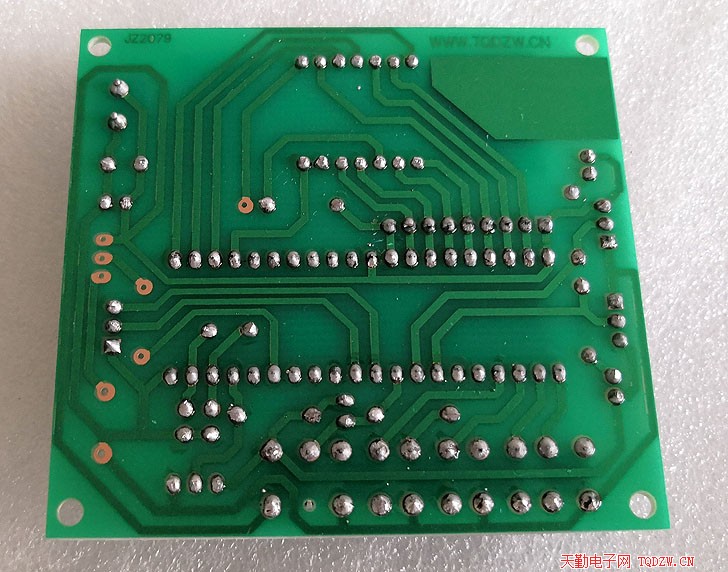

14、再看一下焊接面,焊点光亮、大小适中、无虚焊、无漏焊、焊盘间无粘连
![](/uploadfile/202102/2021021422474342.jpg)
以下内容是AT89C2051单片机做的温控器套件焊接教程:
1、对着元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接
![](/uploadfile/202011/2020110115353060.jpg)

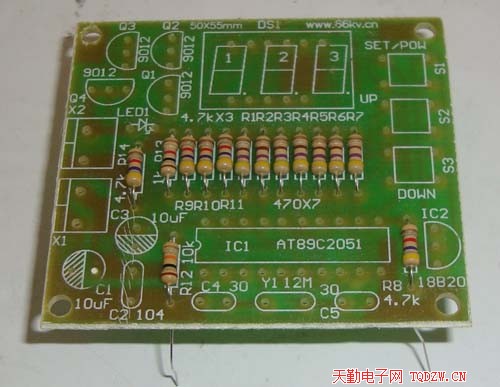

2、首先焊接电阻这样的小元件,电阻要紧贴电路板
![](/uploadfile/202011/2020110115353033.jpg)

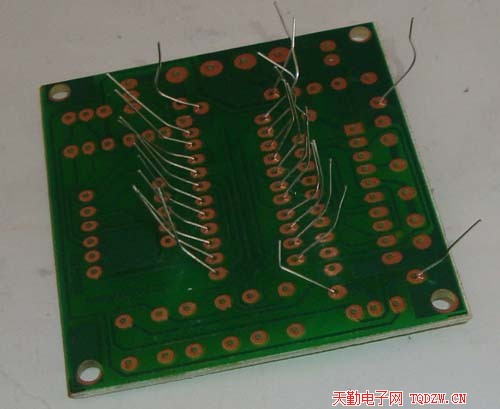

3、将电阻的引脚向两边弯一下,以防止电阻从电路板上脱落,焊接其他元件时也是如此
![](/uploadfile/202011/2020110115353092.jpg)

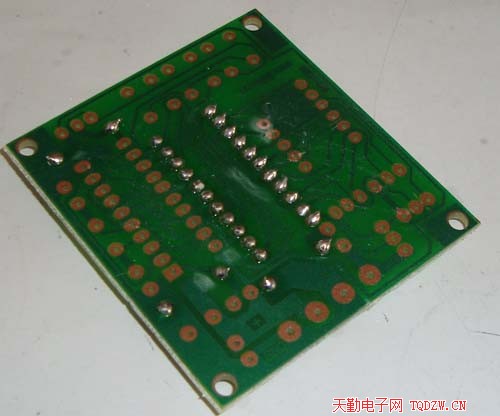

4、焊接完成后剪掉多余的引脚,在进行下一步
![](/uploadfile/202011/2020110115353020.jpg)

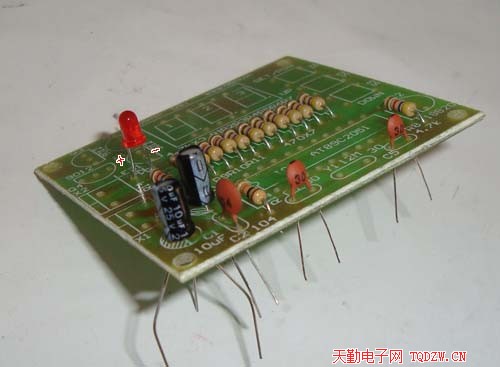

5、焊接电解电容、瓷片电容和发光二级管,电解电容和发光二级管都要注意极性
![](/uploadfile/202011/2020110115360810.jpg)

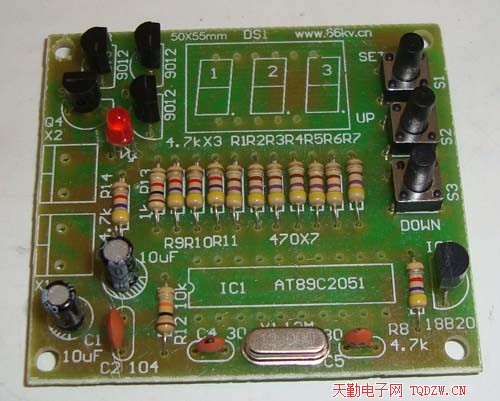

6、焊接三极管、18B20、晶振、按键等元件,温度传感器DS18B20外形和三极管9012很相似,安装时不要装错
![](/uploadfile/202011/2020110115360895.jpg)
7、焊接接线座,先把两个接线座扣在一起再焊接
![](/uploadfile/202011/2020110115360861.jpg)

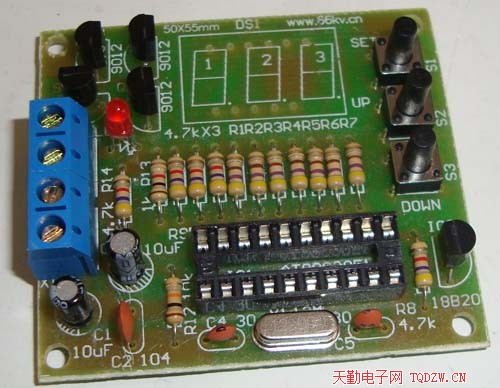

8、焊接集成电路插座
![](/uploadfile/202011/2020110115360888.jpg)

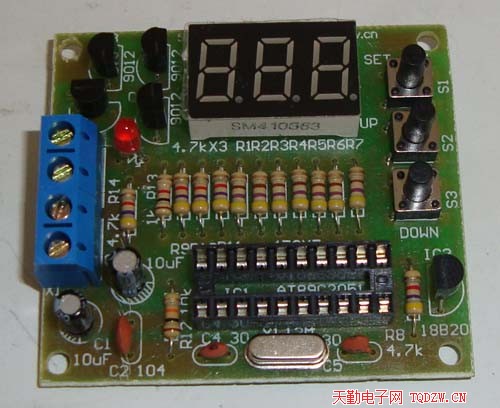

9、焊接数码管
![](/uploadfile/202011/2020110115360857.jpg)

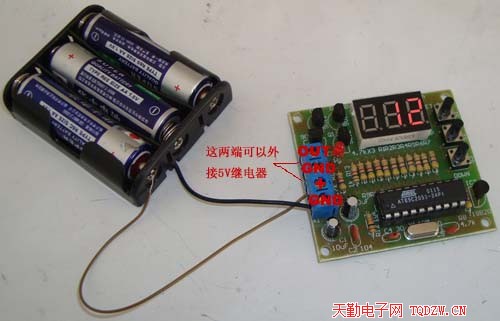

10、装上单片机,再配个电源,通电测试(电池、电池盒需自备)
![](/uploadfile/202011/2020110115360827.jpg)
