78系列稳压电源套件焊接教程
图解教程    阅读:4758

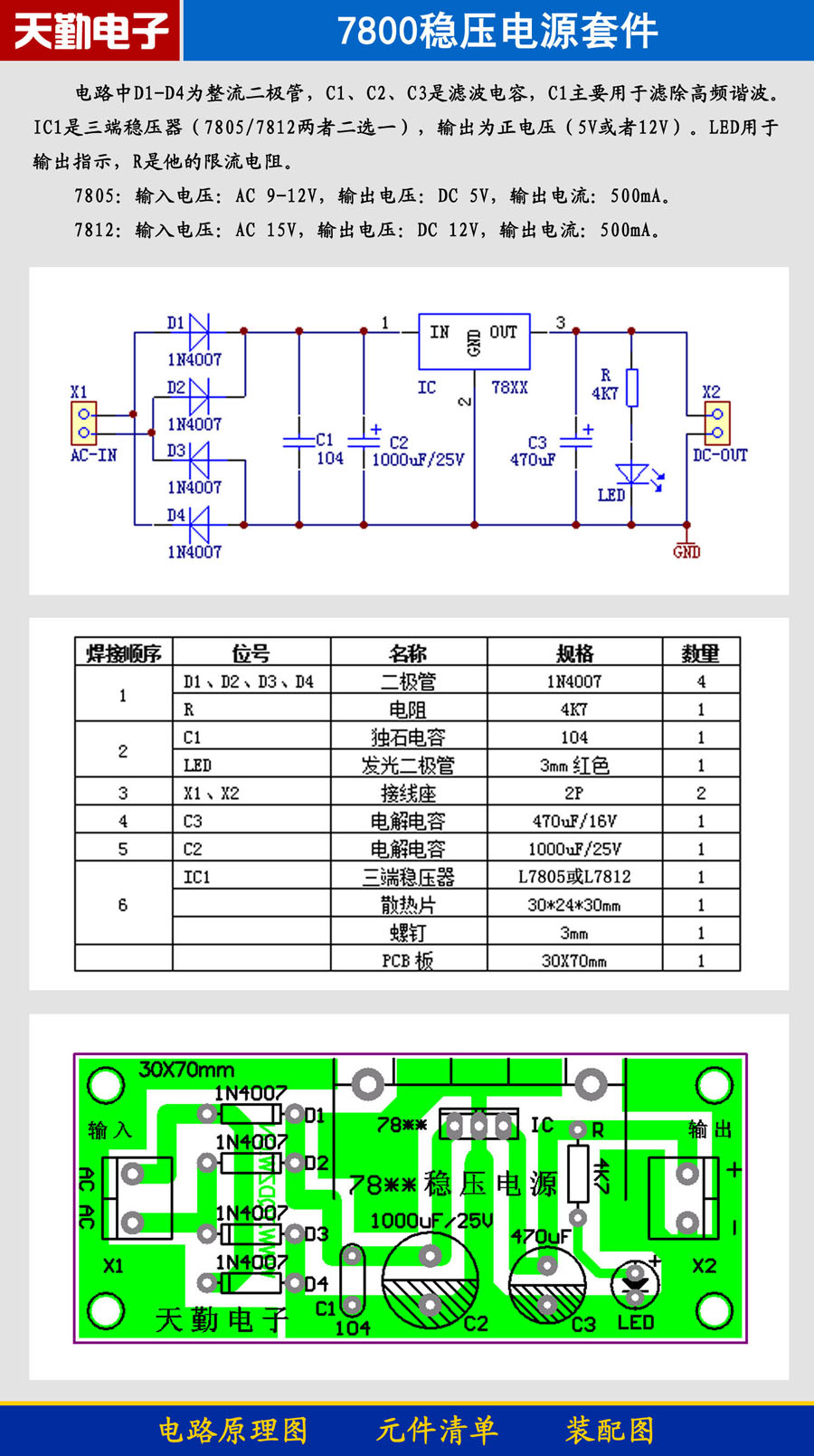

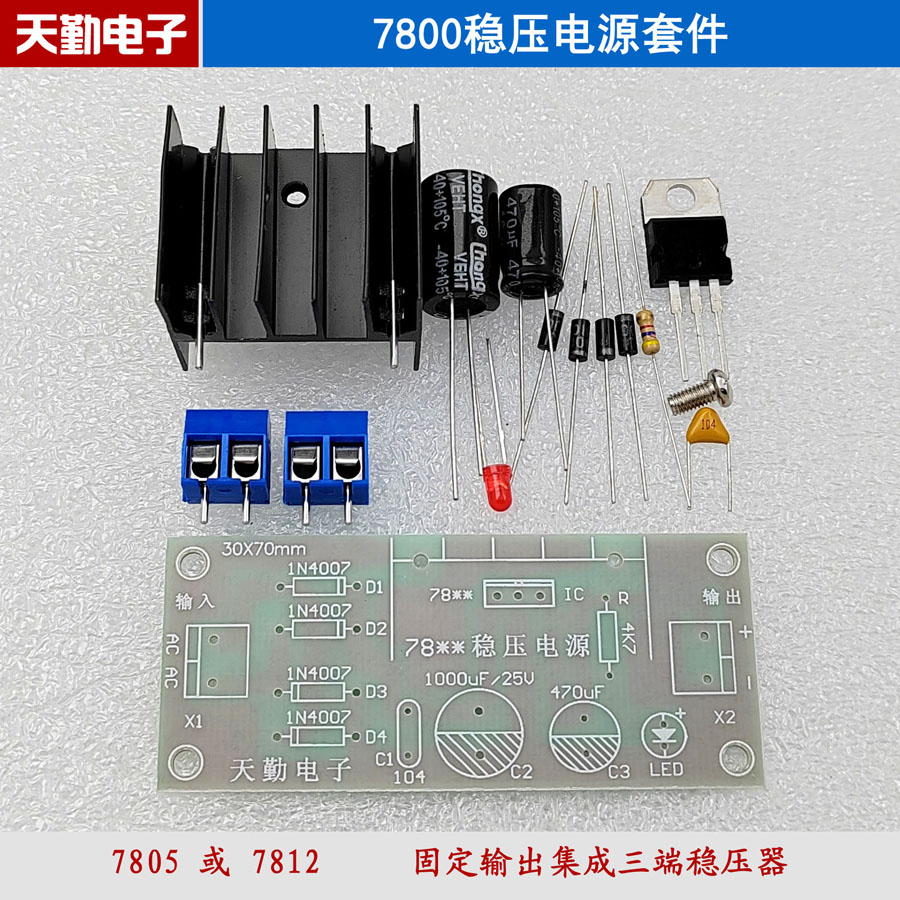

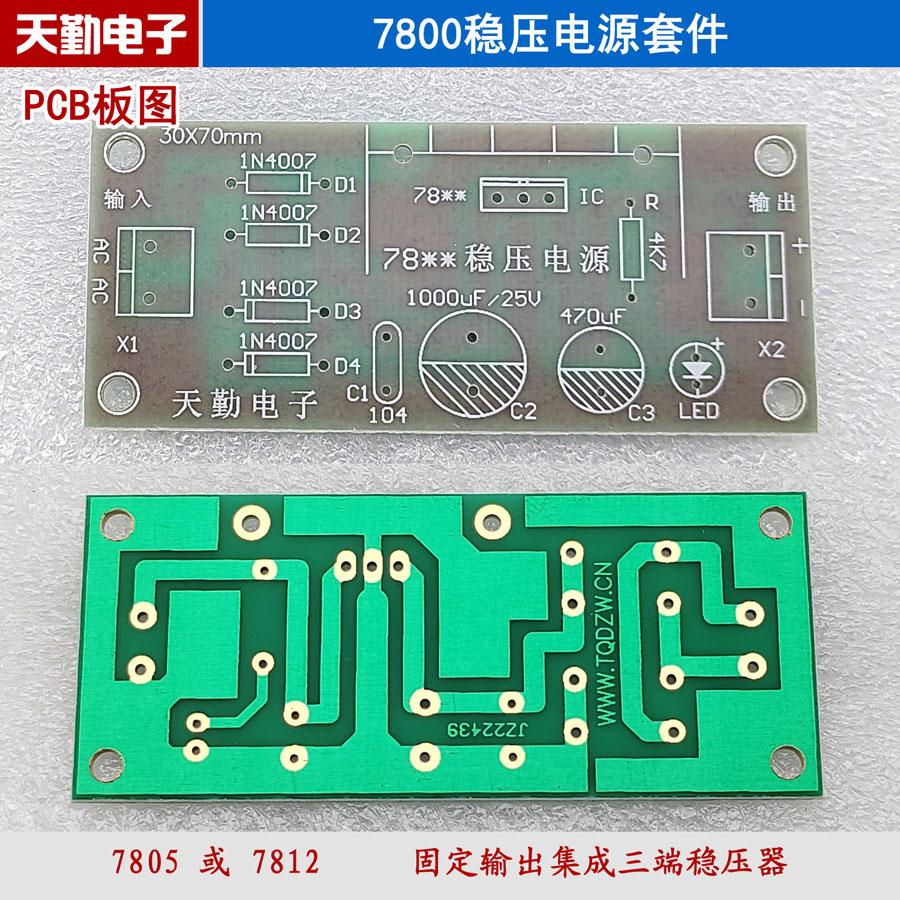

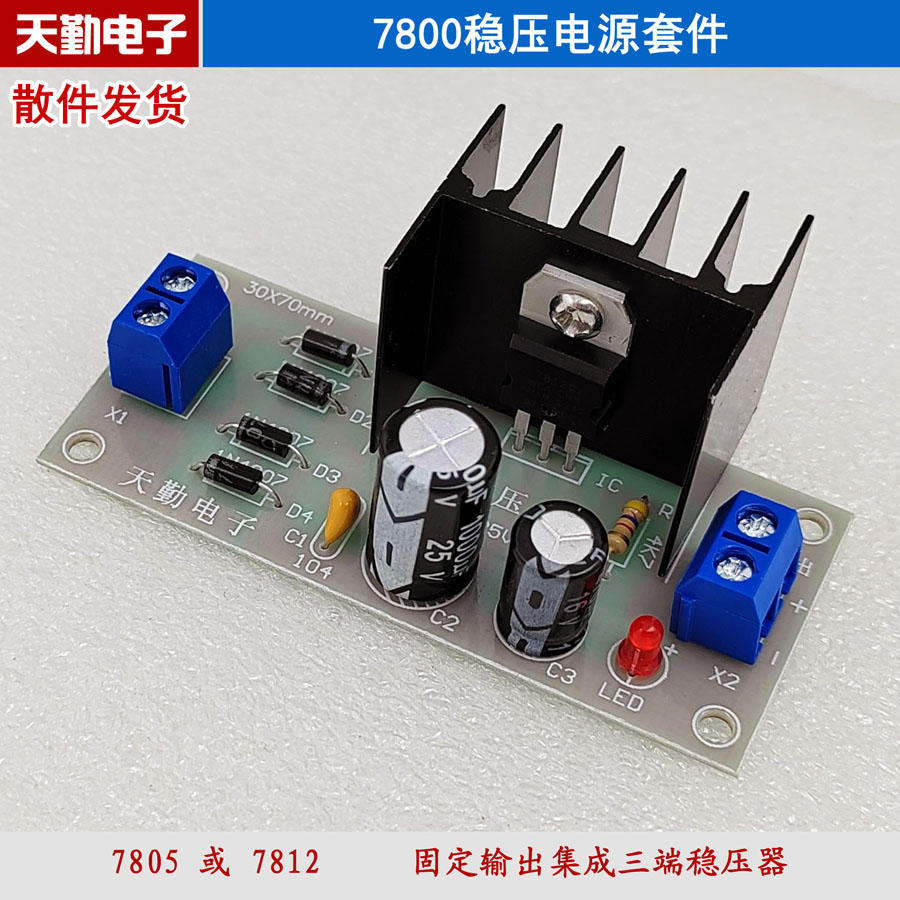

本套件采用正电源的三端集成稳压器L7805或者L7812组成5V或12V的固定稳压电源,套件中有整流和滤波,适合电子类专业学校学生实习使用,

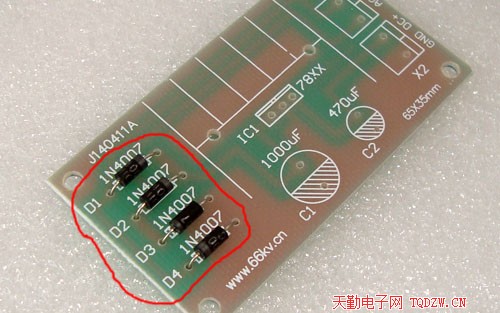

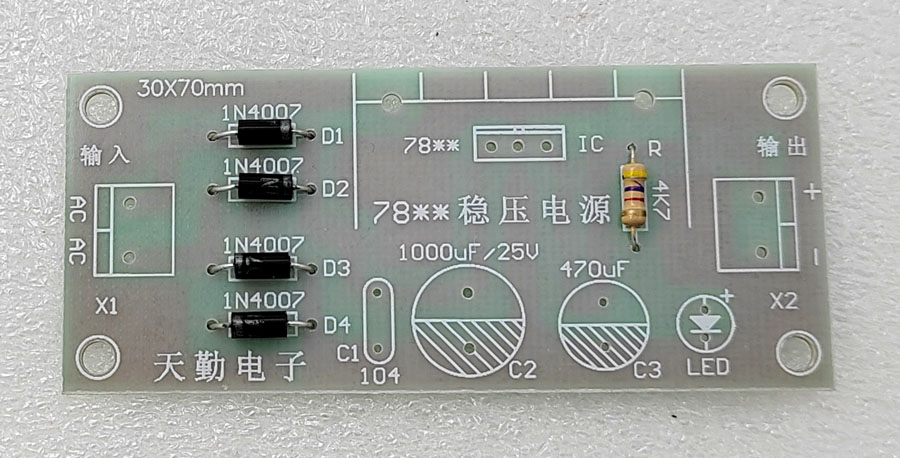

1、焊接整流二极管1N4007

2、将两只接线座扣在一块

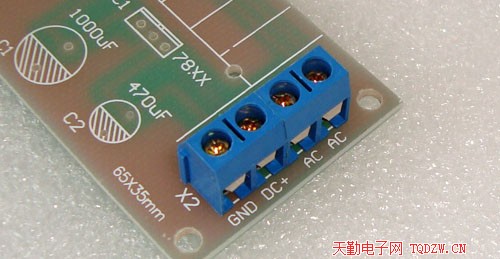

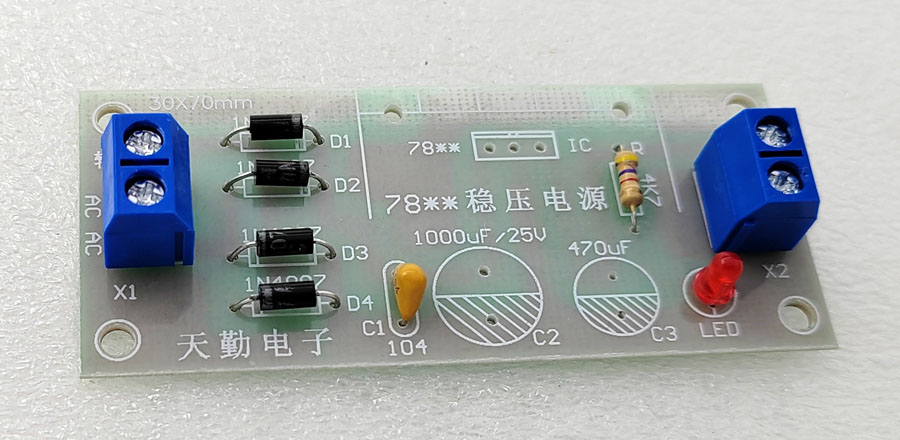

3、焊接接线座,要紧贴电路板焊接

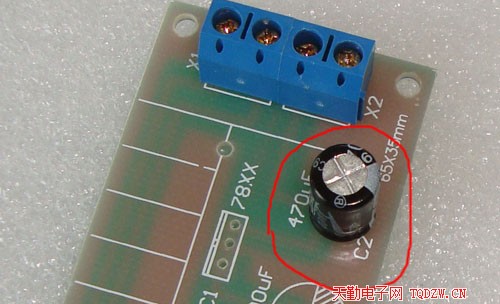

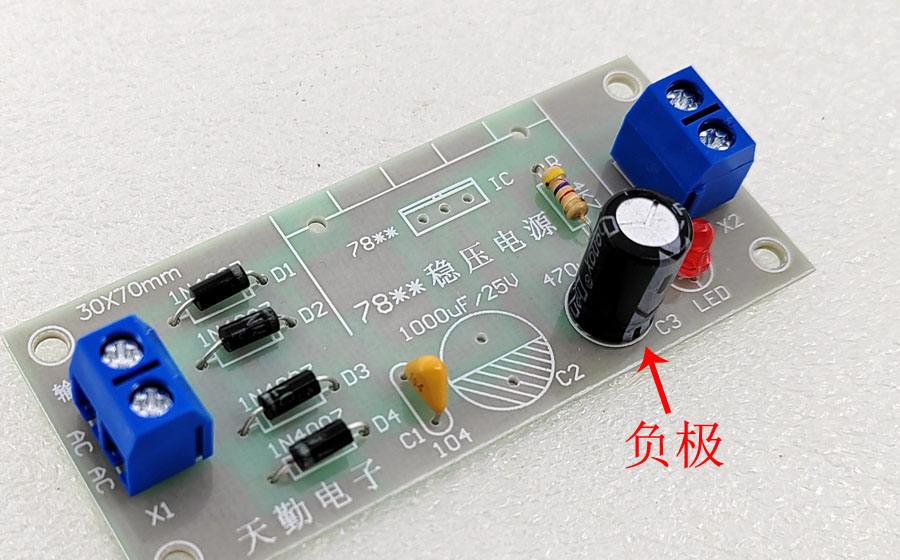

4、焊接470uF的电解电容

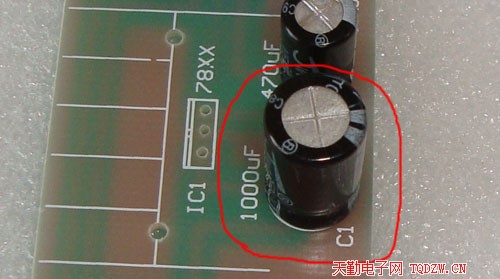

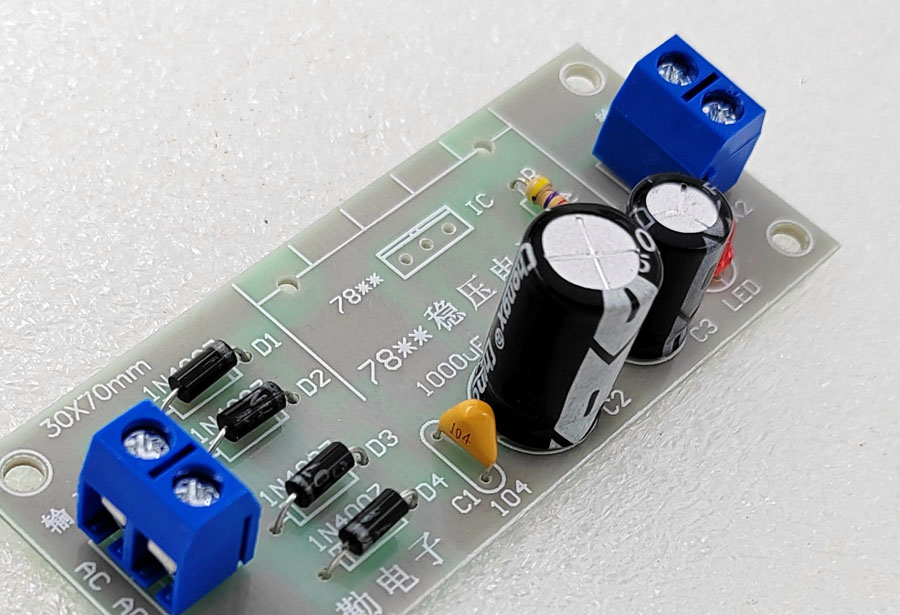

5、焊接1000uF的电解电容

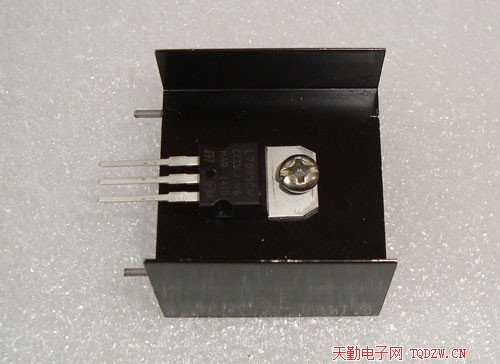

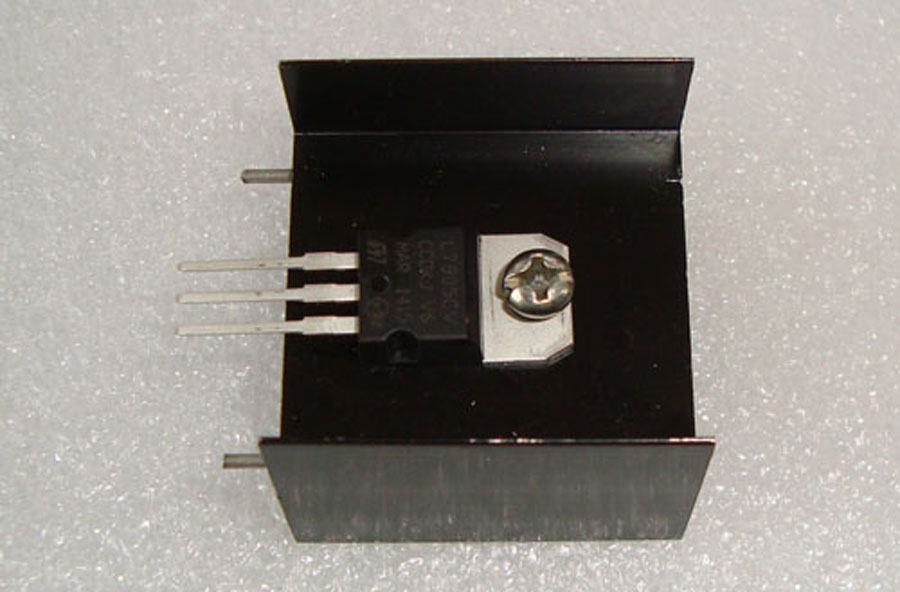

6、将7805或者7812装在散热片上,螺丝不要拧紧

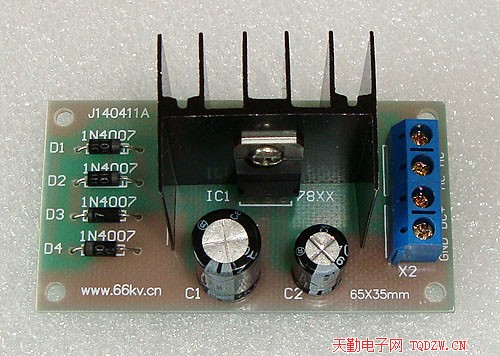

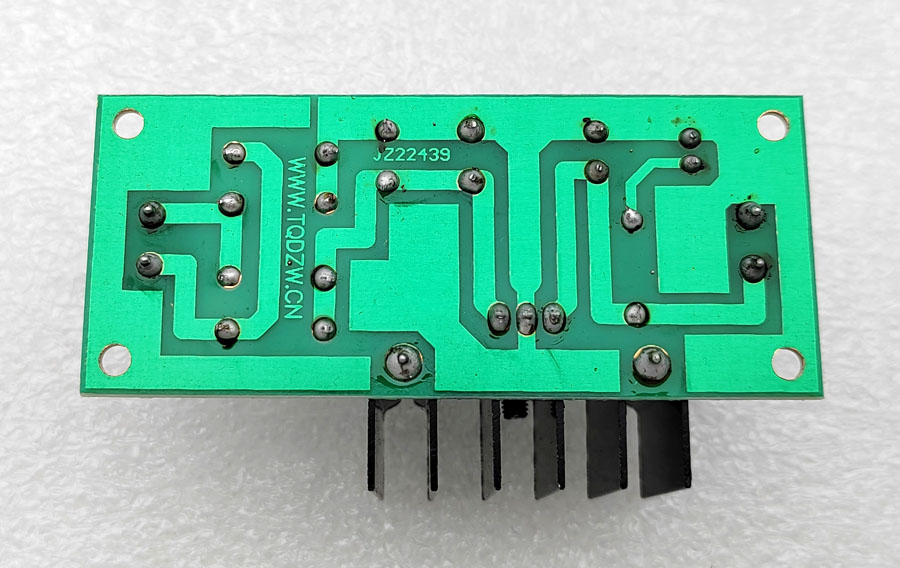

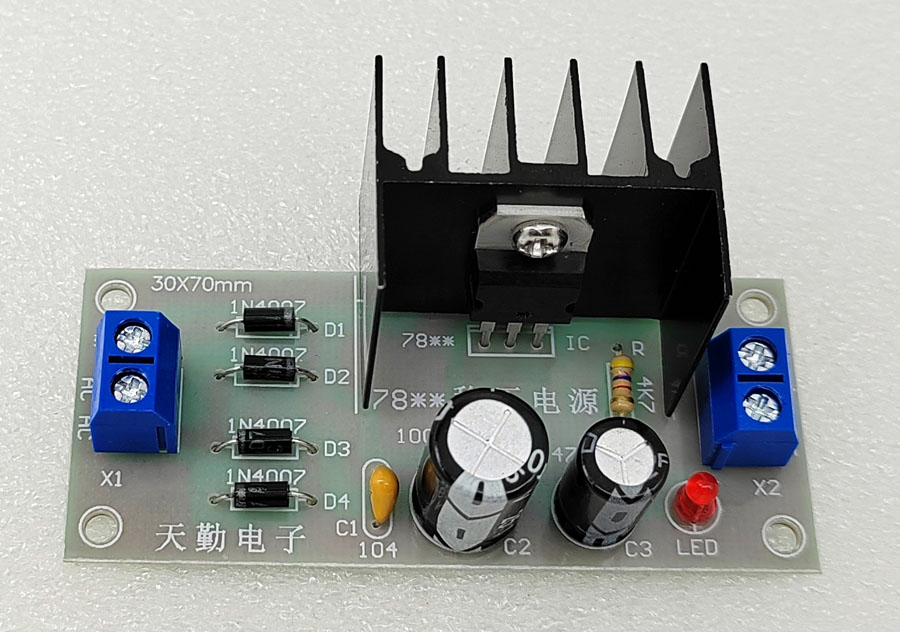

7、焊接7805或者7812,焊好后拧紧螺丝

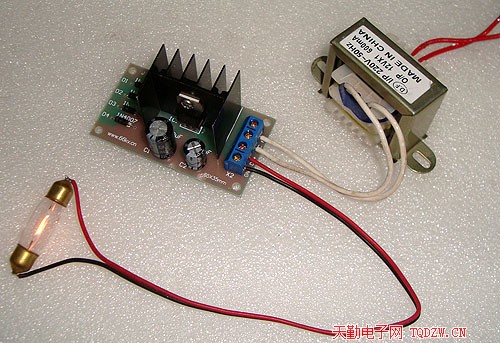

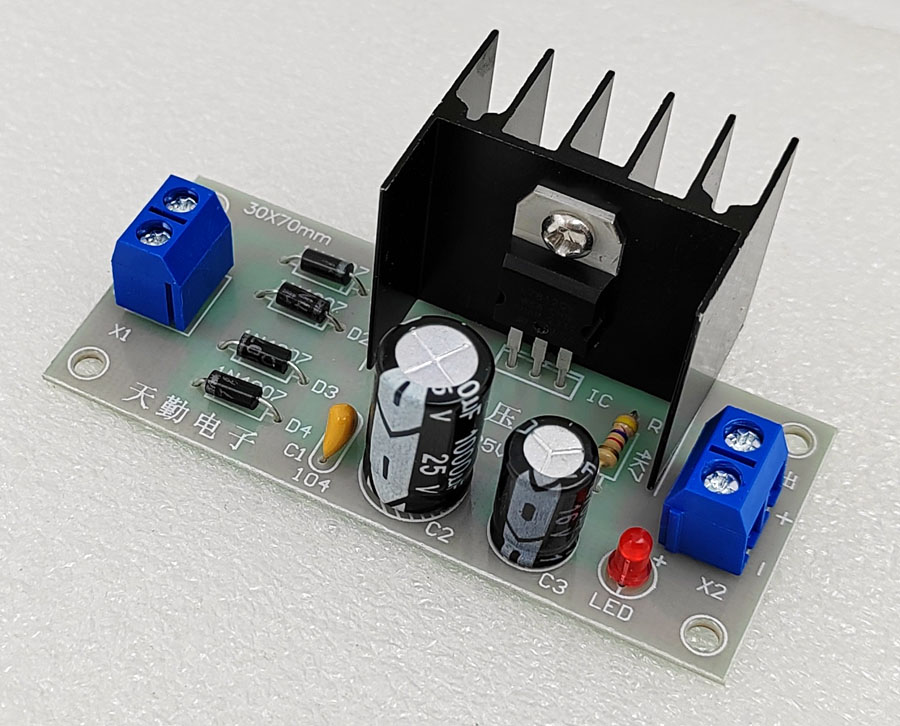

8、焊接完成检查无误后,接上变压器通电测试(变压器、灯泡、导线等外界设备需自备)
