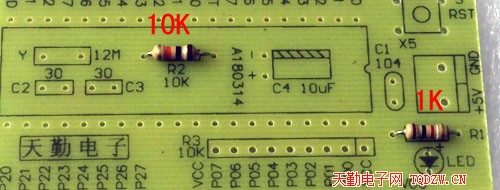

1、焊接两只电阻

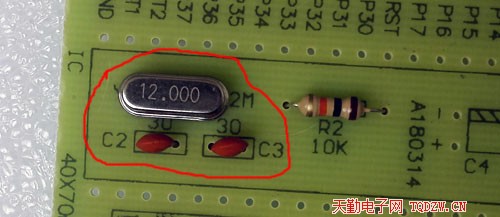

2、焊接12MHz的晶振和晶振的负载电容

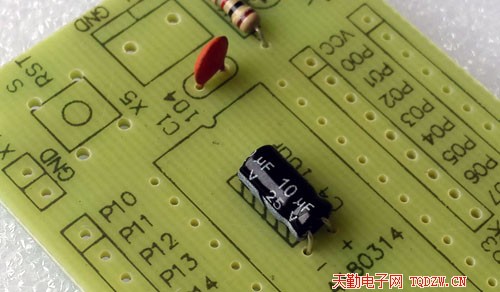

3、焊接瓷片电容C1和电解电容C4,电解电容要注意极性
4、焊接集成电路插座,紧贴电路板焊接,注意缺口方向

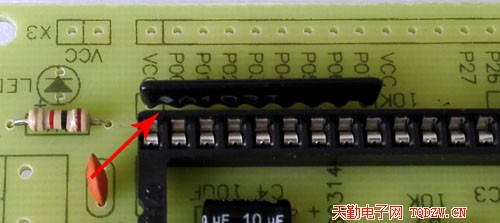

5、焊接电阻排R3(10K),注意上面有个小白点,是用来分辨方向的,不能装反

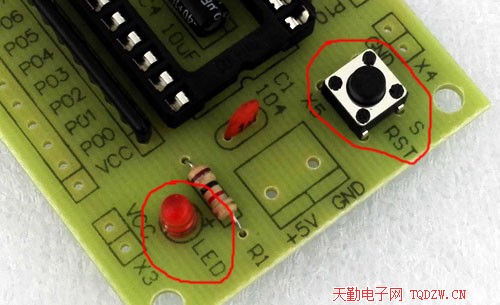

6、焊接LED和轻触开关S,LED要注意极性

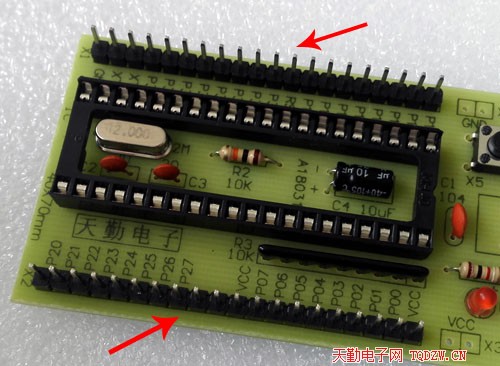

7、焊接4个口的排针(X1和X2)

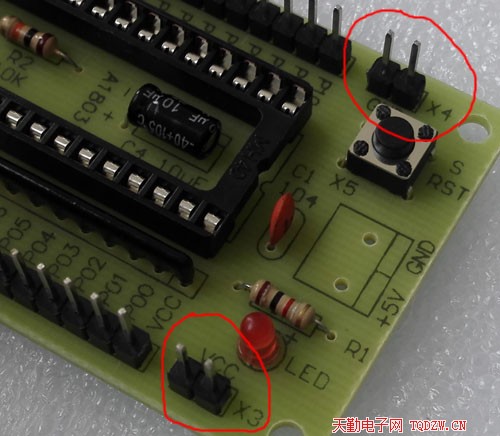

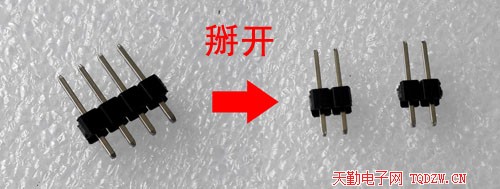

8、另外两个2P的排针套件中可能是一只4P的,需要从中间掰开,再分别焊在X3和X4处
9、焊好的两只2P排针,一直是电源(正极)引出端,另一只是接地(负极)引出端

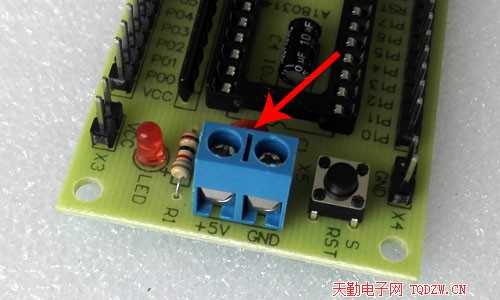

10、焊接电源的接线座,蓝色的这个,紧贴电路板焊接

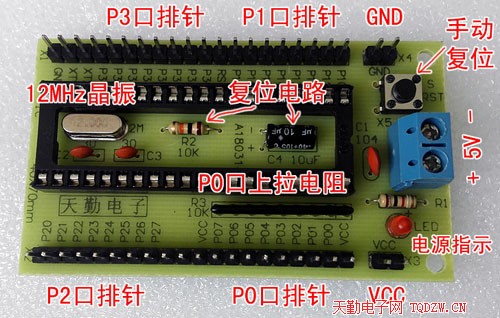

11、电路中各元器件介绍

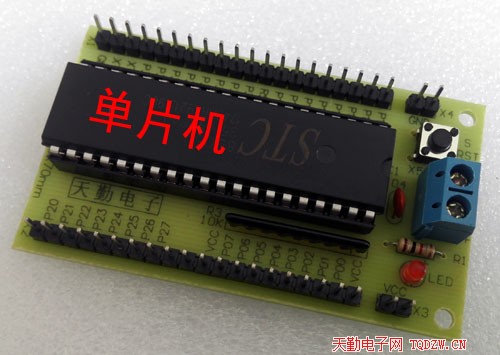

12、最后装上单片机,到这里电路就做好了

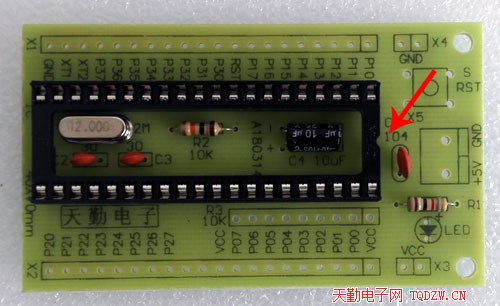

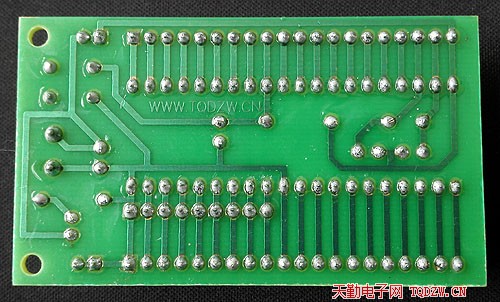

13、再来一张反面的照片:焊点干净、整洁、有光泽,无虚焊、漏焊,焊点无黏连、无松动
