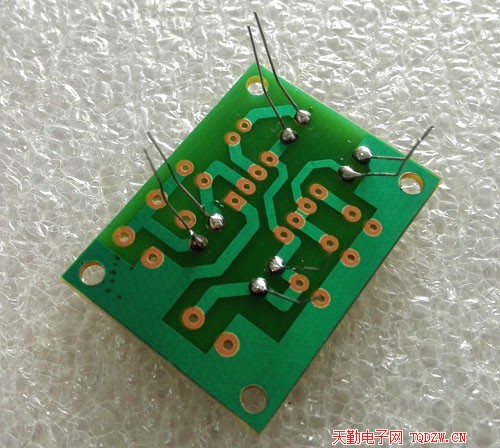

1、焊接4只电阻

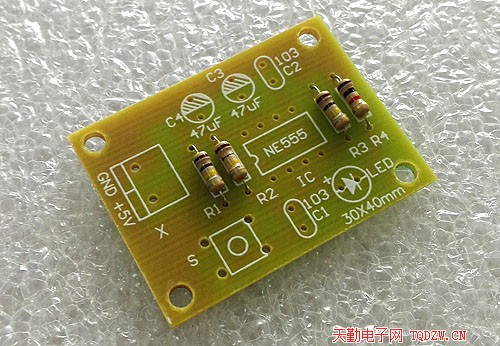

2、电阻焊好的样子，3只100K的，1只1K的

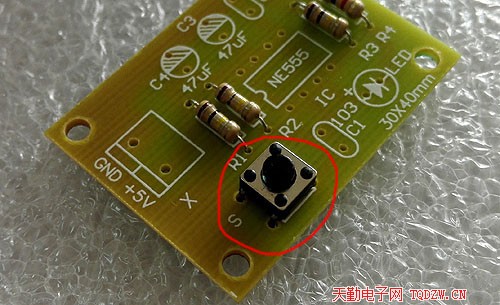

3、焊接轻触开关S，要紧贴电路板

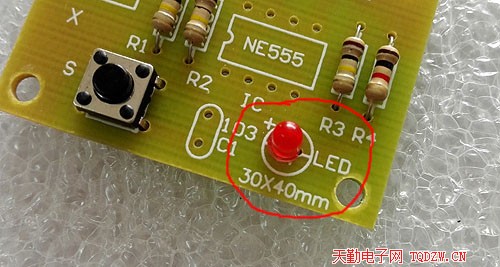

4、焊接发光二极管，焊接时要注意正负极，一般长脚为正极

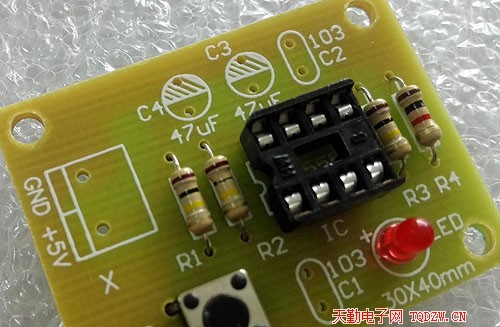

5、焊接集成电路插座，其缺口方向要与电路板的字符相一致

6、焊接两只瓷片电容C1和C2，瓷片电容是无极性的

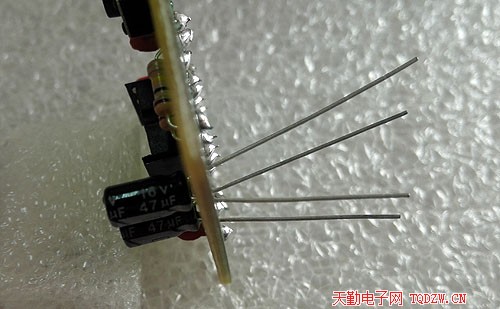

7、焊接电解电容C3和C4，长脚为正极

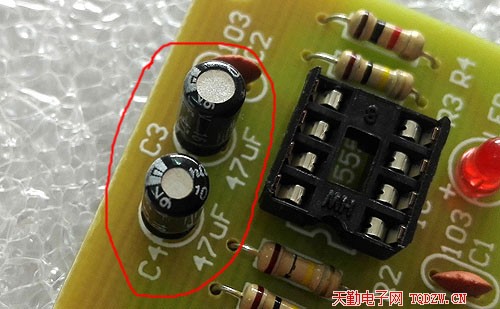

8、电解电容焊好的样子

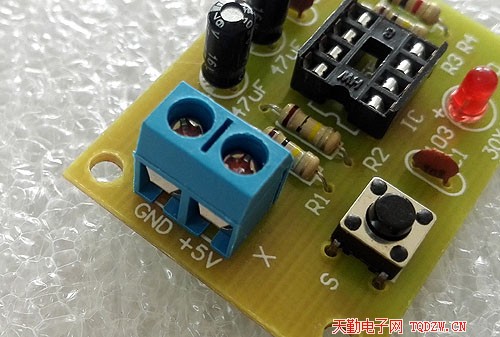

9、焊接接线座，紧贴电路板焊接，用螺丝刀拧松接线座内的螺丝，可以将外部的电源线压在接线座对应的线孔内

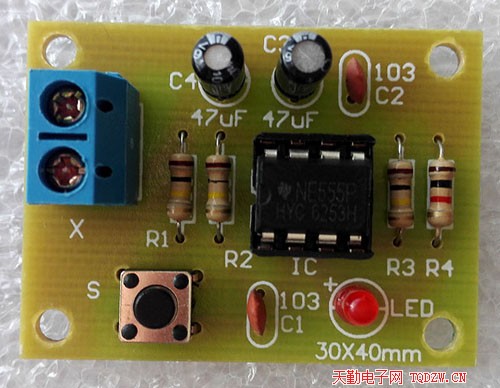

10、最后，这是全部焊好的样子

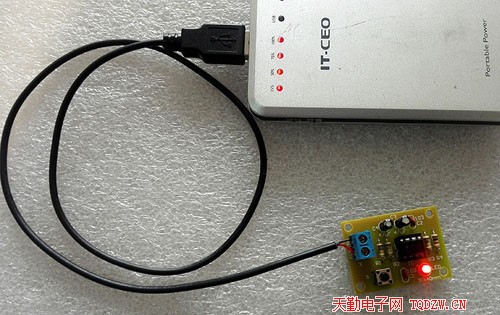

11、通电测试，接通5V电源后，按一下按键LED点亮，经过几秒钟后熄灭
