图解教程    阅读:2157

这个套件是采用4-2输入与非门CD4011和2-4输入与非门CD4012组成的三人表决器。

1、焊接5只470欧电阻,色环顺序是黄紫宗金

2、焊接三只轻触开关,紧贴电路板焊接

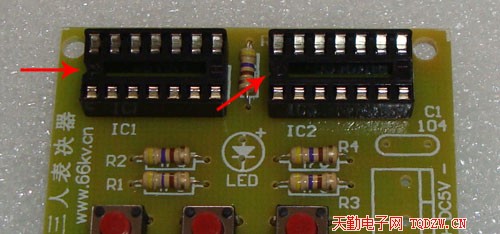

3、焊接集成电路插座,注意缺口的方向不能装反

4、焊接独石电容C1,无正负极,104是指0.1uF

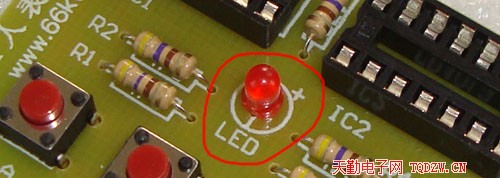

5、焊接LED,长脚是正极,不能装反

6、焊接接线座,要紧贴电路板,焊好后用螺丝刀拧松接线座上面的螺丝,可用来接入5V直流电源,正负极不能接错

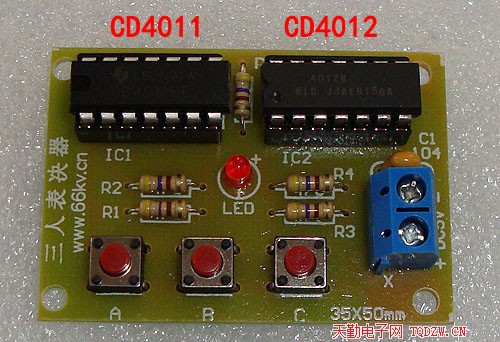

7、最后装上两只集成电路,注意型号和缺口的方向,装错了可能会烧坏,装好后就可以通电测试了,A、B、C按下其中两只或三只,LED会亮,说明工作正常
