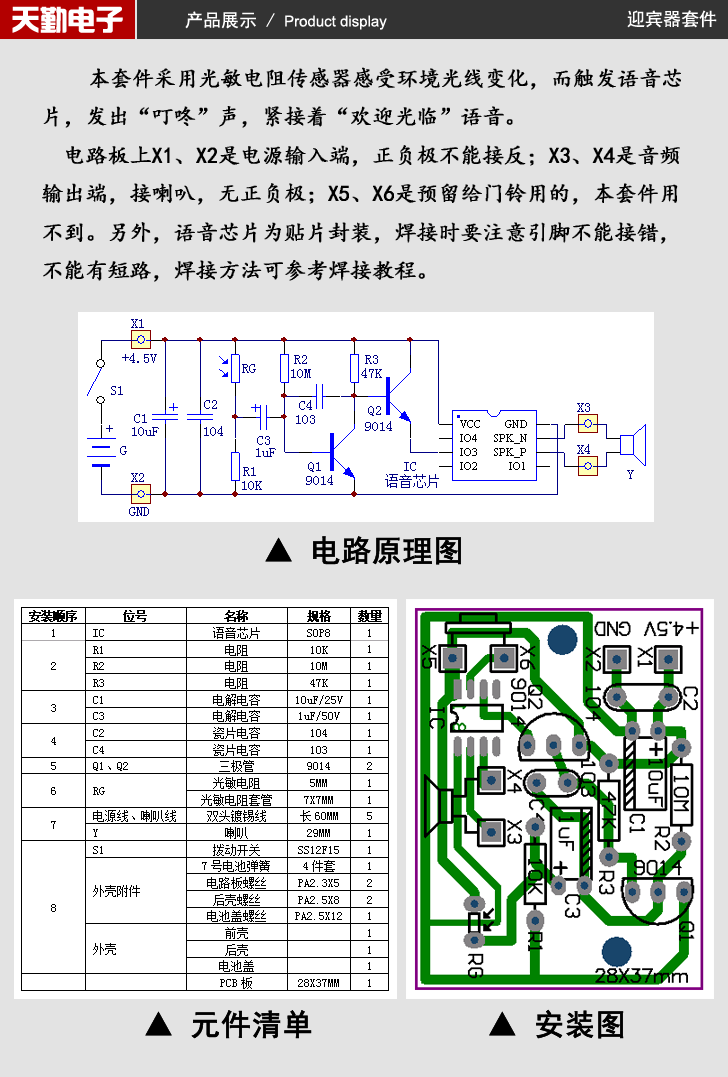

电路工作原理：RG感受到光线变化，其阻值发生变化，从而产生一个变化的电信号，经过C3耦合Q1的基极，经过Q1、Q2两级放大后，触发语音芯片工作，由扬声器Y发出声音，触发一次播放一遍。电路采用直流4.5V供电。

电路板上X1、X2是电源输入端，正负极不能接反；X3、X4是音频输出端，接喇叭，无正负极；X5、X6是预留给门铃用的，本套件用不到。另外，语音芯片为贴片封装，焊接时要注意引脚不能接错，不能有短路，焊接方法可参考焊接教程。

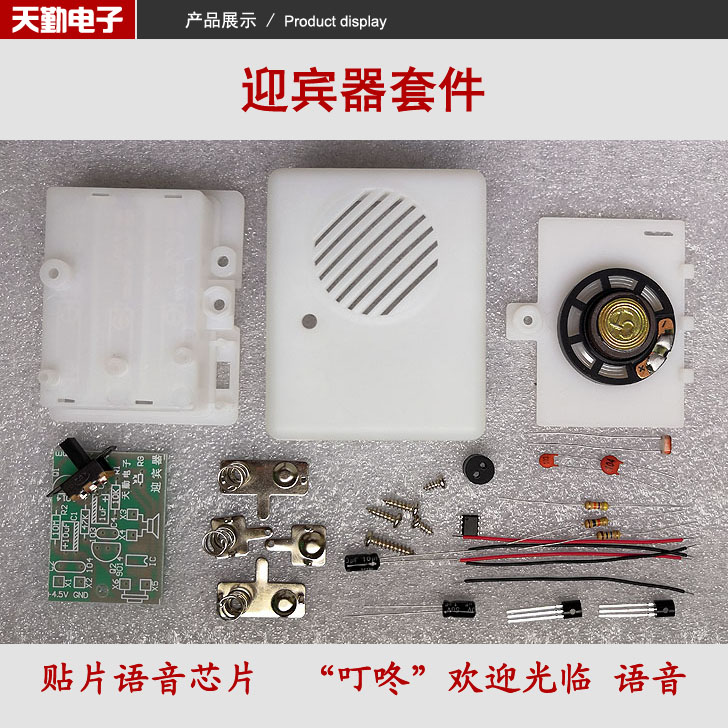

下面是迎宾器套件焊接教程：

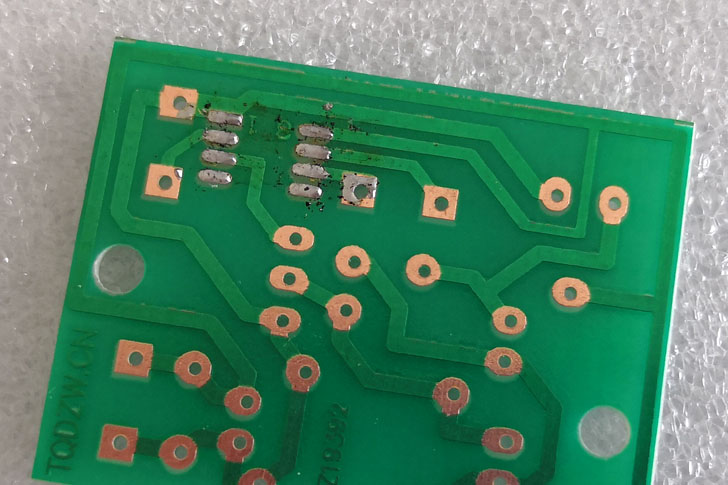

1、首先焊接语音芯片，可以采用手工电烙铁焊接，焊接前，焊盘上锡

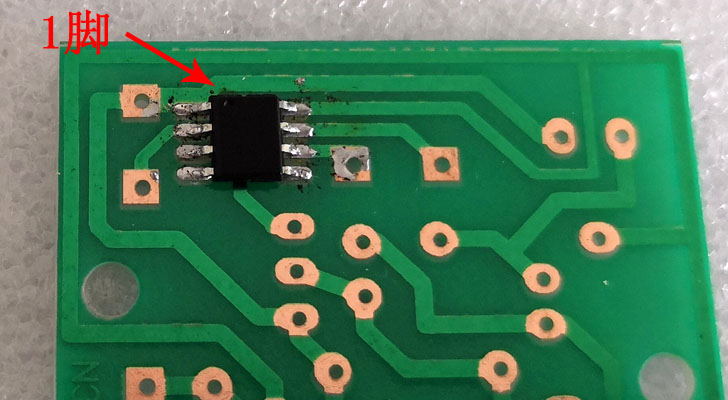

2、焊接语音芯片，要注意1脚的方向

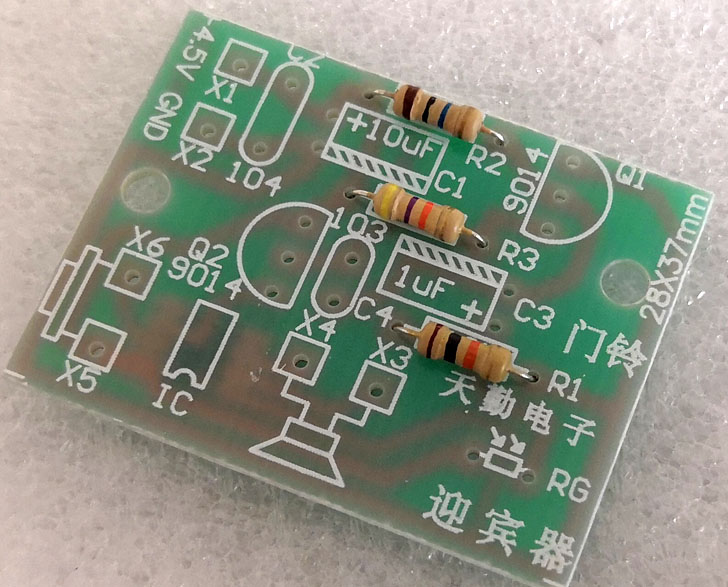

3、焊接三只电阻，电阻无极性，焊接时看清楚阻值不能错

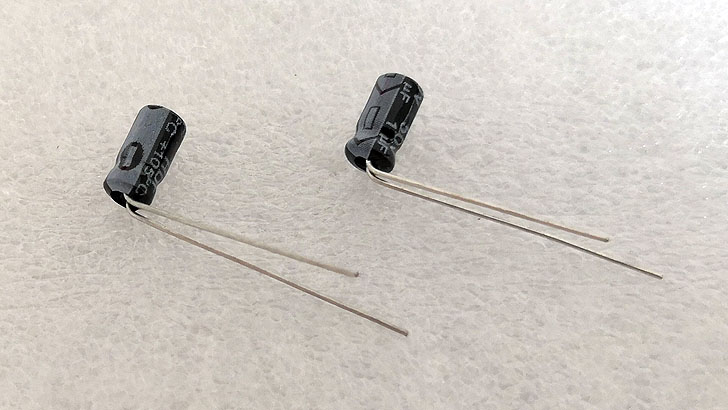

4、处理两只电解电容的引脚，如图示

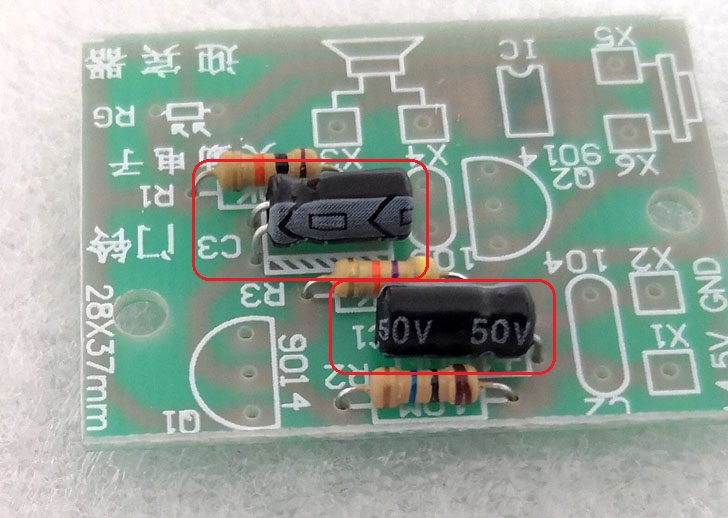

5、焊接两只电解电通，正负极性不要弄错了，长脚是正极，阴影部分是负极

6、焊接两只瓷片电容，瓷片电容无极性

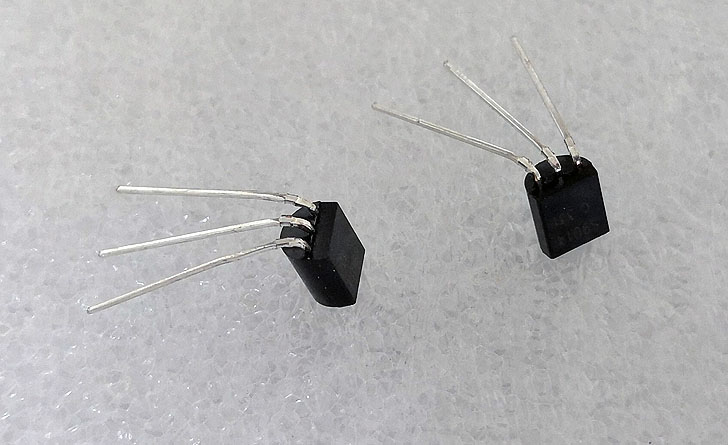

7、处理两只三极管的引脚，如图示

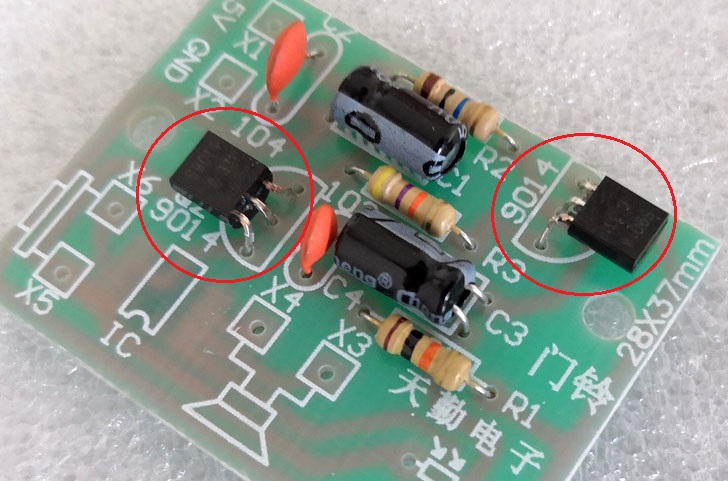

8、焊接三极管，两只三极管型号一样，都是NPN型三极管9014

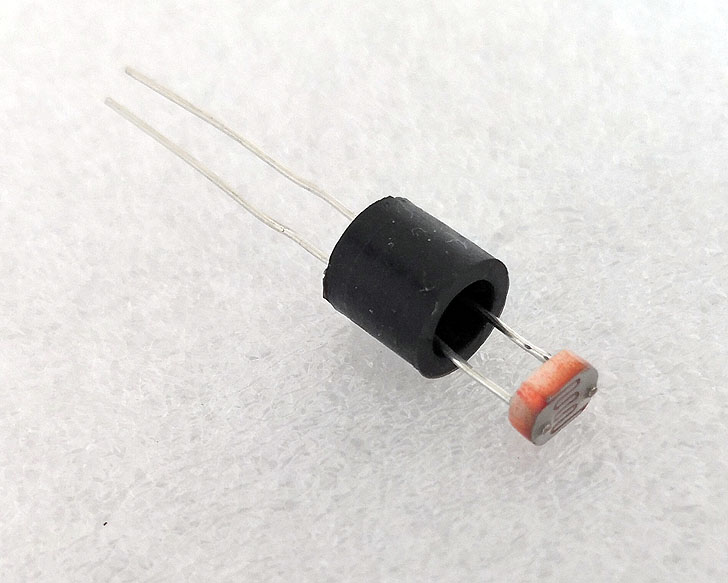

9、将光敏电阻装入套管中

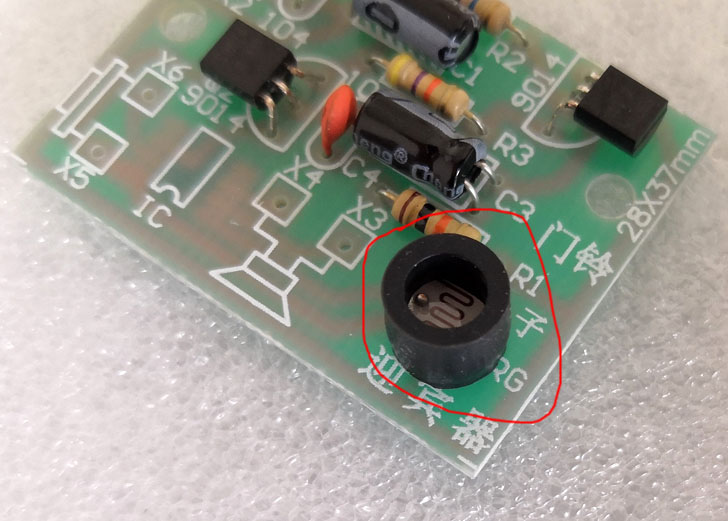

10、光敏电阻紧贴电路板安装，不用区分正负极

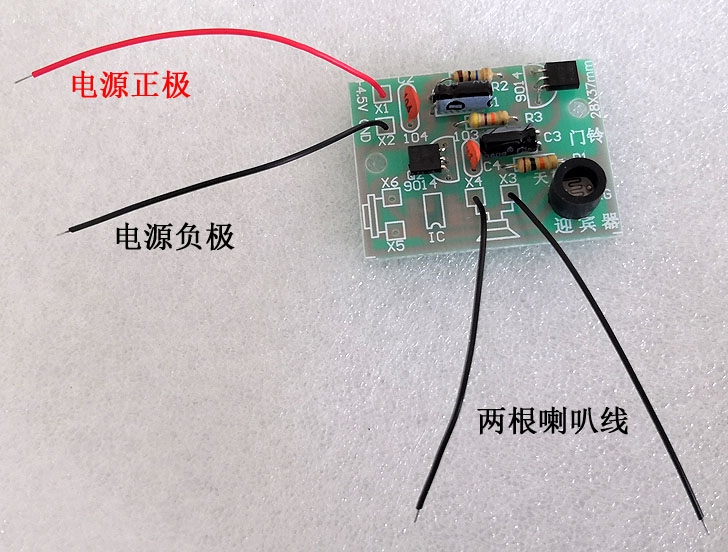

11、焊接电源引线和喇叭引线，如图示，X5、X6是预留给门铃用的，本套件用不到，不用焊接引线

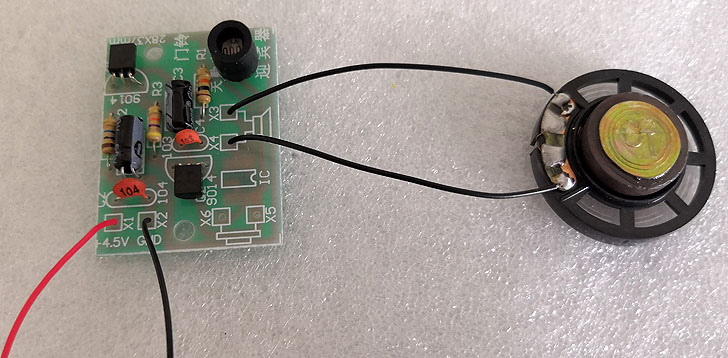

12、焊接喇叭，喇叭线不用区分正负极，喇叭线的颜色随机使用

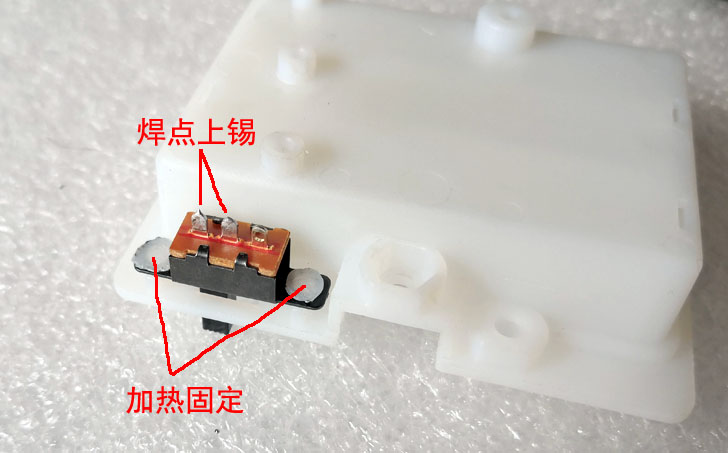

13、将开关装入后壳对应位置，可用电烙铁加热固定，焊点上锡备用

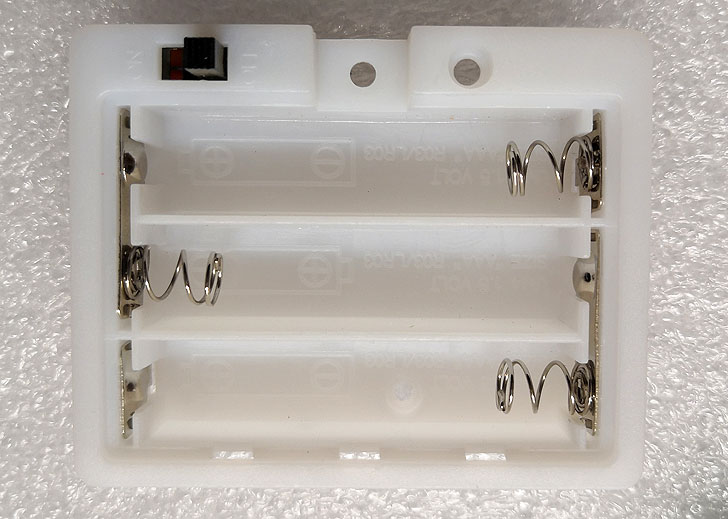

14、安装电池弹簧4件套，如图这样对号入座

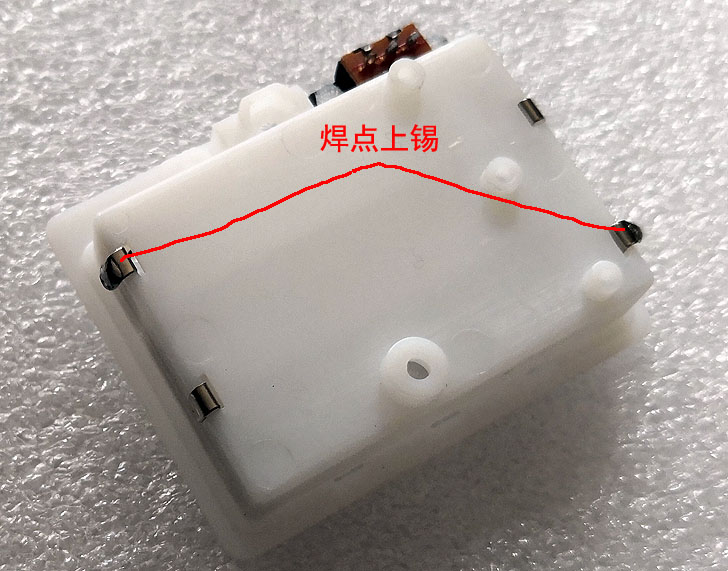

15、电池弹簧的焊片向外折，其中两处上锡备用

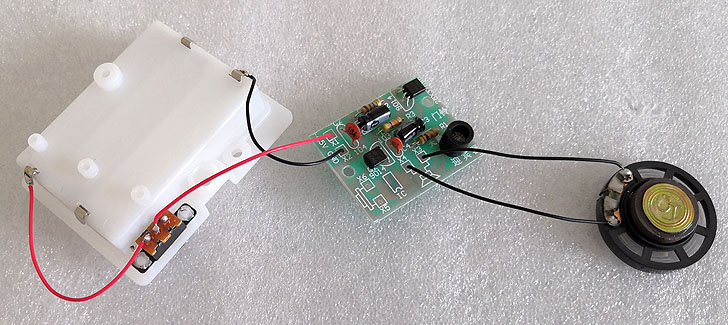

16、焊接电源线

17、用两只PA2.3X5的螺丝固定电路板

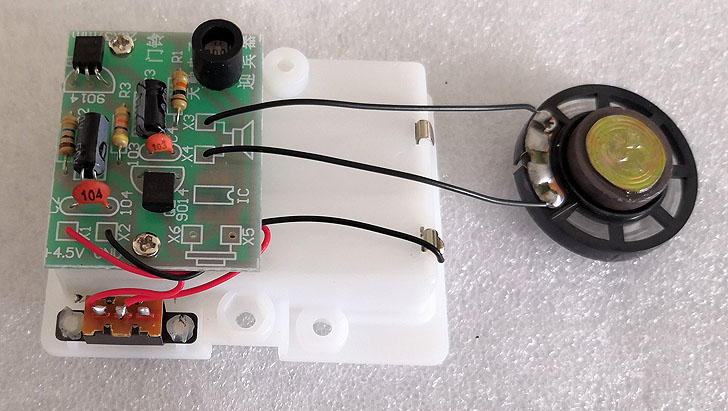

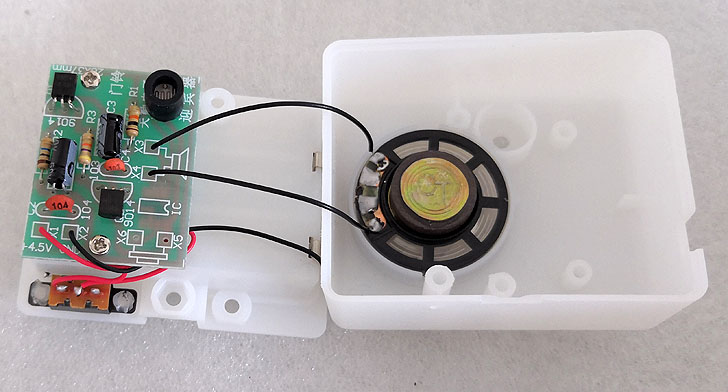

18、喇叭装入前壳

19、盖上后壳，用两只PA2.5X8的螺丝固定

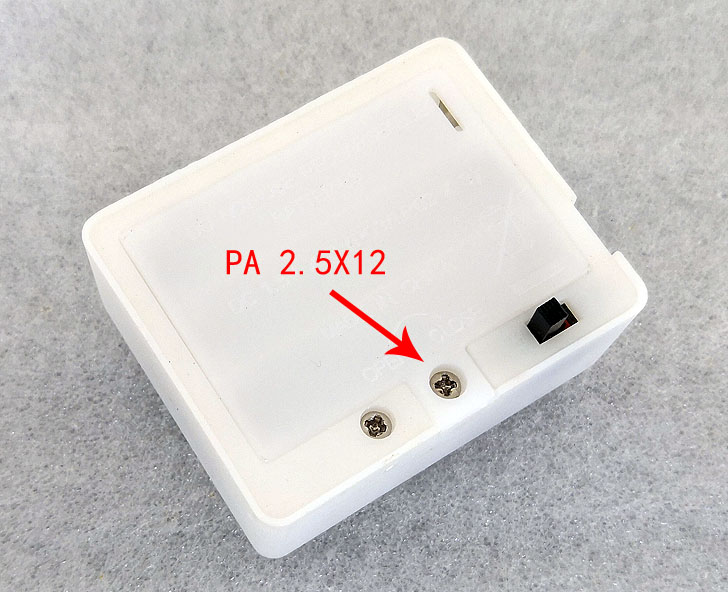

20、装入自备的三节7号电池，盖好电池盖，用PA2.5X12的螺丝固定

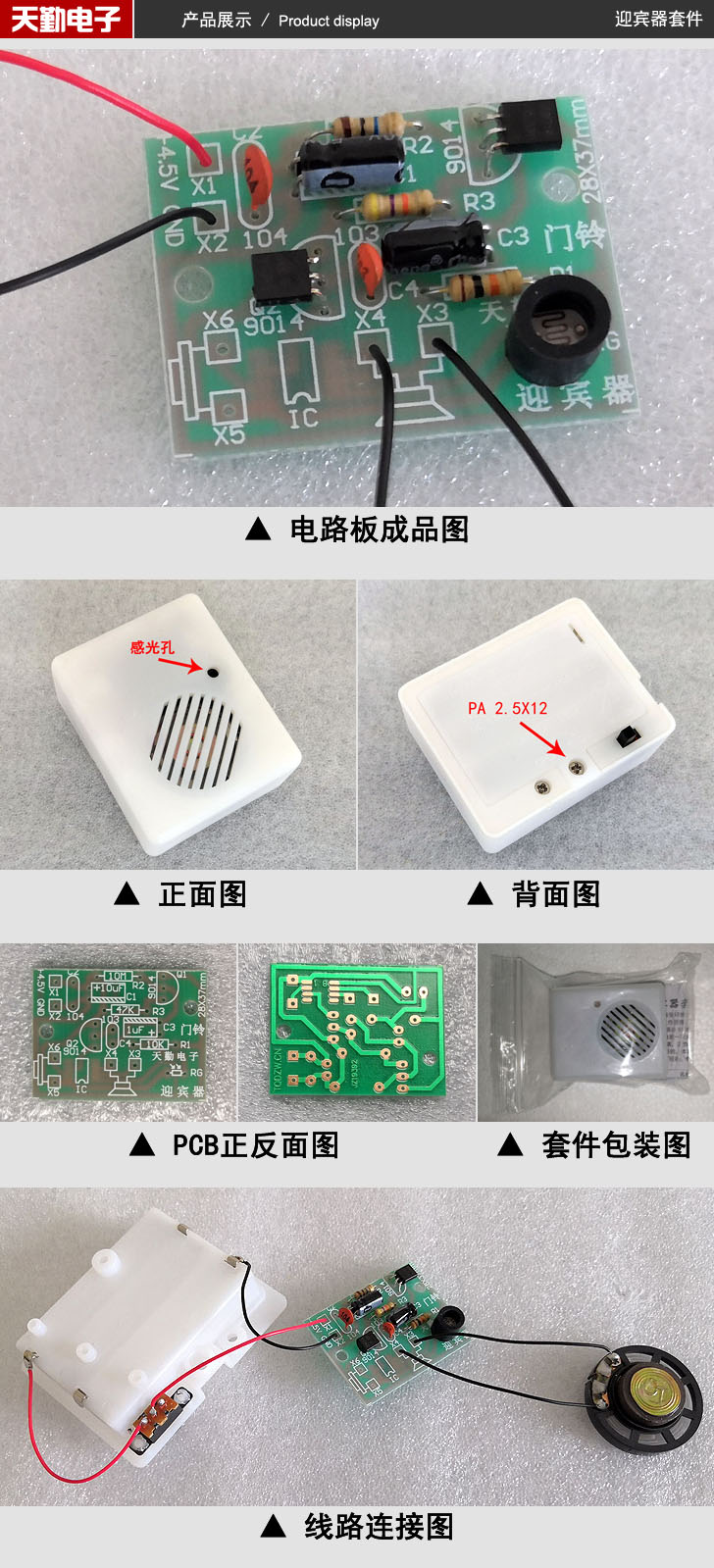

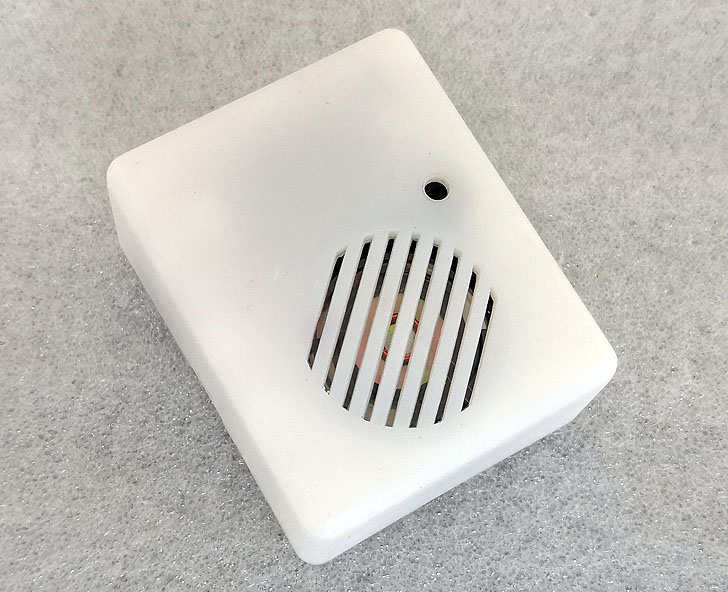

21、最后再来一张正面图片
