电路工作原理：交流电源从X1输入，经过D1-D4整流、C1滤波，变为直流电压，再经过IC1稳压得到5V的直流稳定电压，此电压经过开关S1，分成两部分，一部分进入NE555振荡器，另一部分由X2输出供其他电路使用。在NE555振荡器中RP用来调节频率，S2用来调节频段，产生的信号由测试点TP输出，可接示波器观察波形，同时此信号经过Q放大驱动LED2闪烁发光，当频率较高时肉眼不能分辨LED2在闪烁，看上去像长亮。电路采用交流8-12V供电。

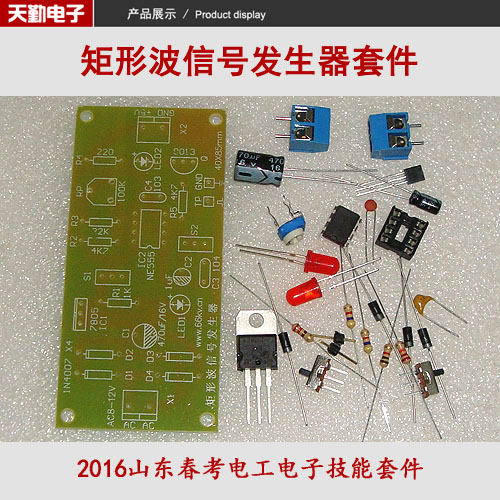

下面是矩形波信号发生器套件焊接教程：

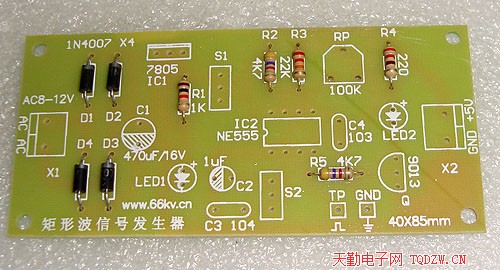

1、焊接4只整流二极管1N4007和5只电阻，二极管有正负极不能装反

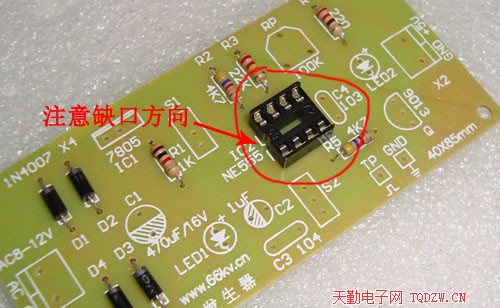

2、焊接集成电路插座，要注意方向

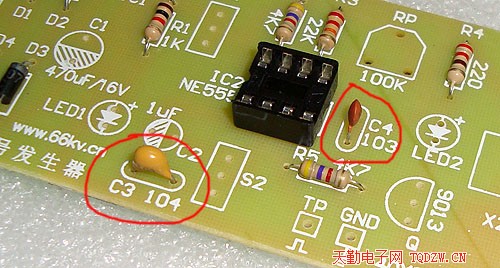

3、焊接独石电容C3和瓷片电容C4，C3是震荡电容，采用独石电容温度系数小，频率稳定

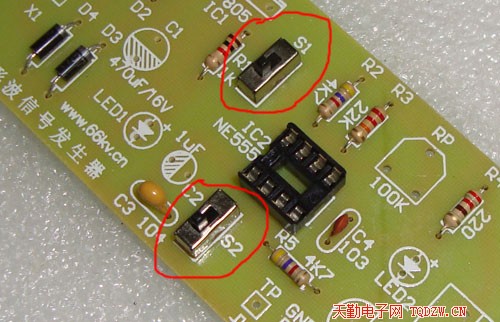

4、焊接两只拨动开关S2和S2，S1是电源开关，S2是频段调节

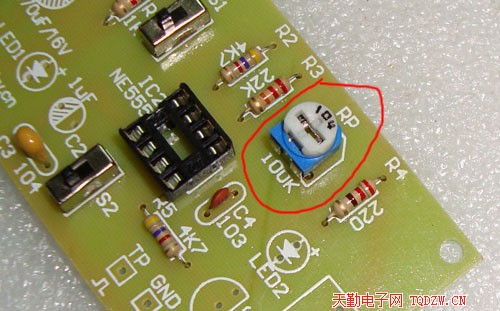

5、焊接频率调节可调电阻RP

6、焊接两只发光二极管，要注意极性不能装反，LED1是电源指示，LED2是工作指示，输出频率低时能看到LED2闪烁

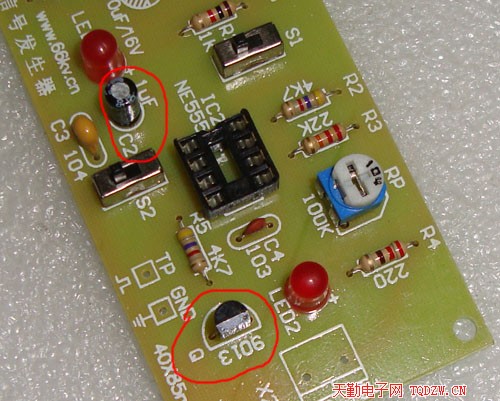

7、焊接震荡电阻C2和驱动三极管Q，这两个元件都是不能装反的

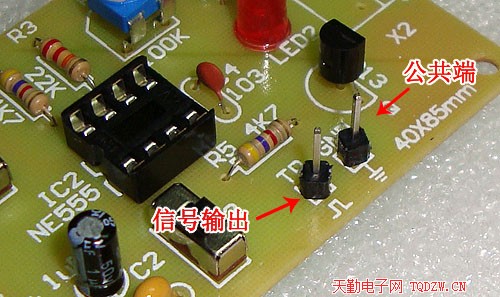

8、焊接信号输出端和公共端两只插针，用示波器测试波形时探针就接在这两个插针上

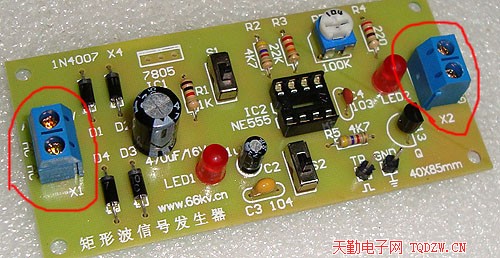

9、焊接两只接线端子，X1是8-12V交流电源输入端，X2是5V直流输出端

10、焊接稳压芯片7805，如图这样散热片朝向电路板的外部，不能装反

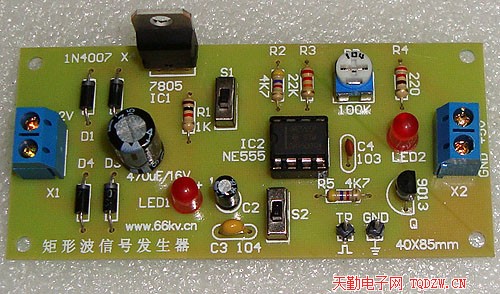

11、最后装上集成电路（NE555），这是全部焊好的样子

12、通电测试，在接线端子X1接入12V交流电源，S1拨向B端（闭合），指示灯LED1应该点亮。。。

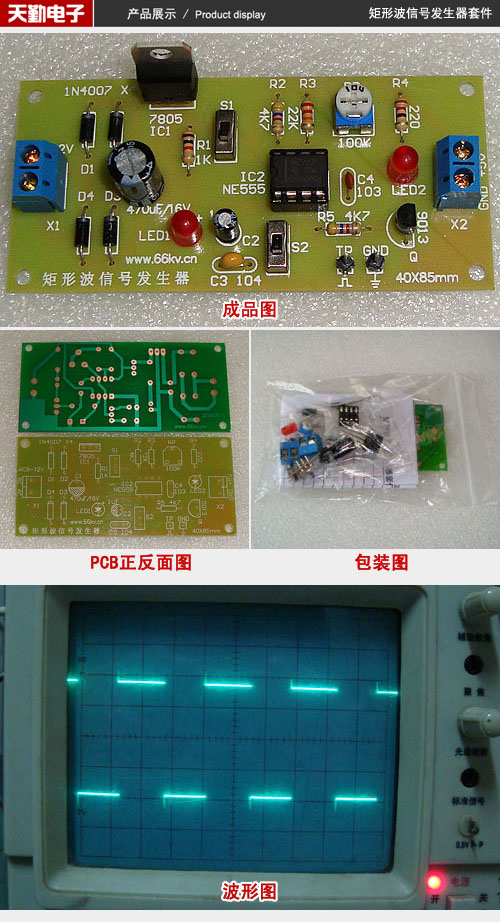

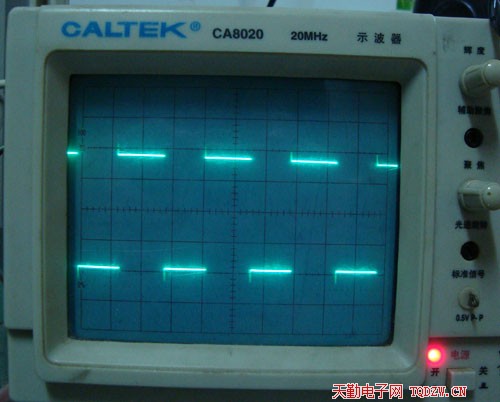

13、输出波形如下
