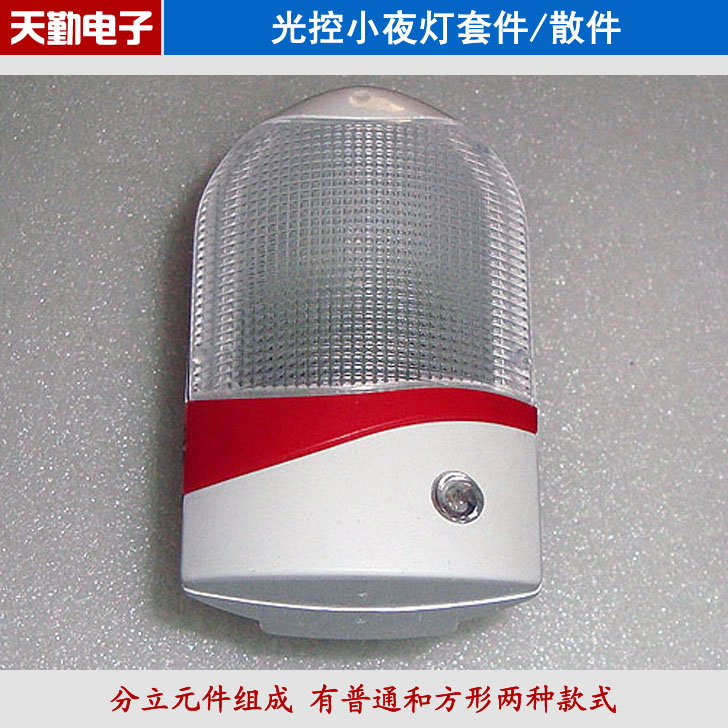

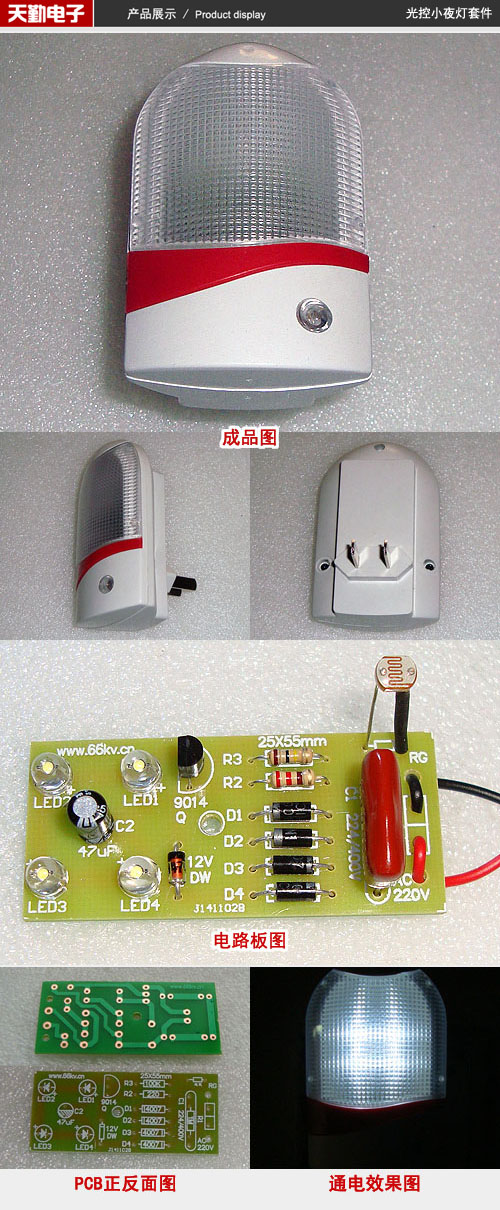

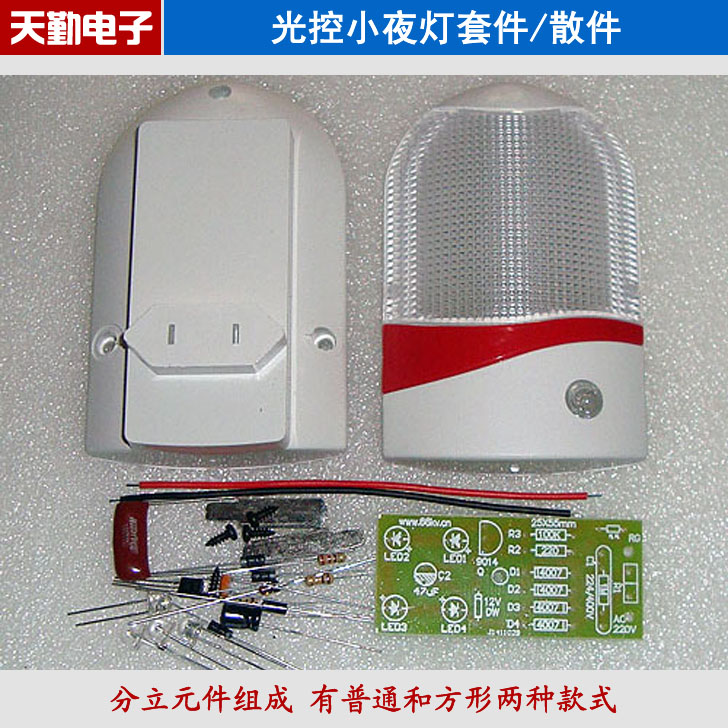

光控小夜灯套件，采用220V市电供电，利用电容降压，功耗约为1W左右。

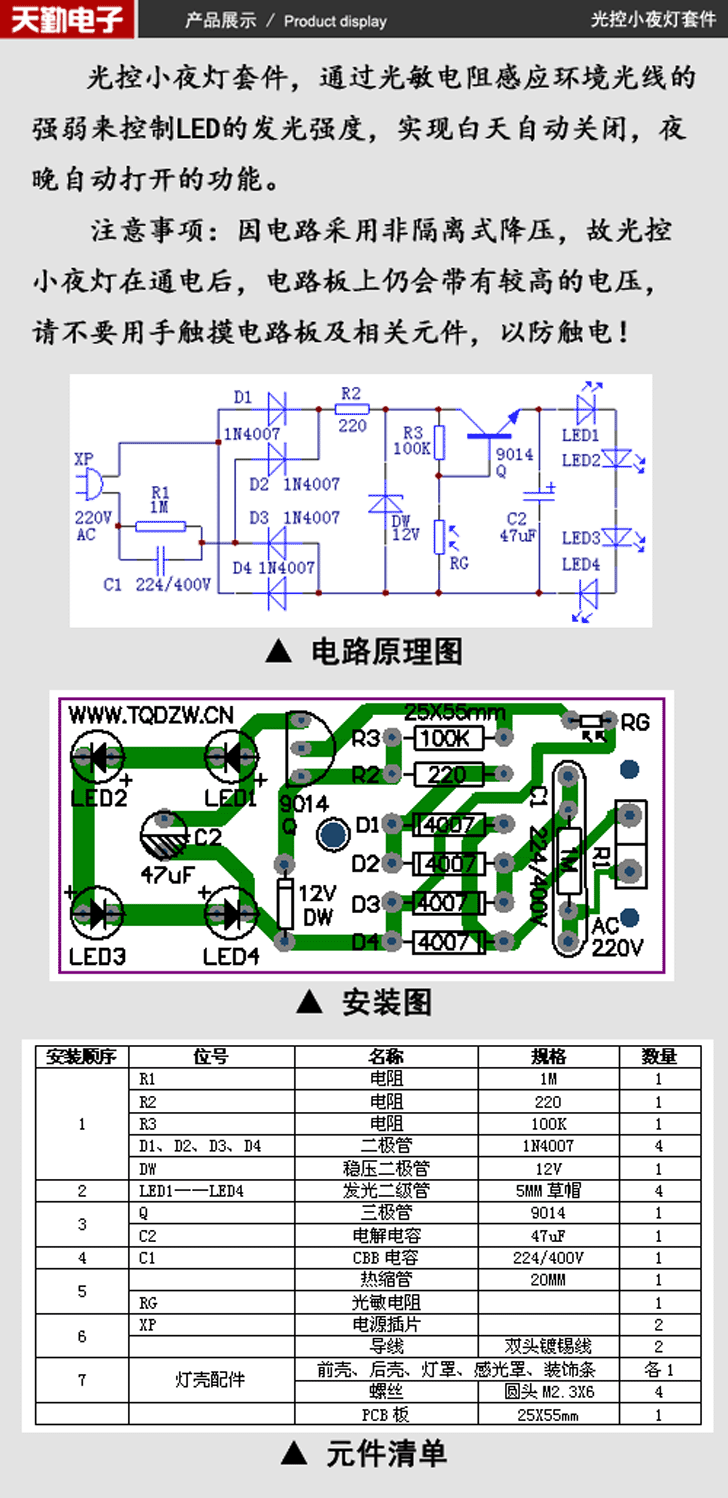

电路工作原理：电路中C1为降压电容，R1是C1的放电电阻， D1—D4构成桥式整流，R2是缓冲电阻，C2是滤波电容，DW将电压稳定在12V，Q为负载LED的开关调整管。白天光线较强时，光敏电阻RG呈低阻状态，此时Q基本电压约为0V，Q截止，LED不发光。晚上光线变暗，光敏电阻RG呈高阻状态，12V电压经R3加到Q的基极，Q导通，LED发光。

注意事项：因电路采用非隔离式降压，故光控小夜灯在通电后，电路板上仍会带有较高的电压，请不要用手触摸电路板及相关元件，以防触电！

下面是光控小夜灯套件焊接教程：

1、焊接电阻、二极管1N4007和12V稳压管

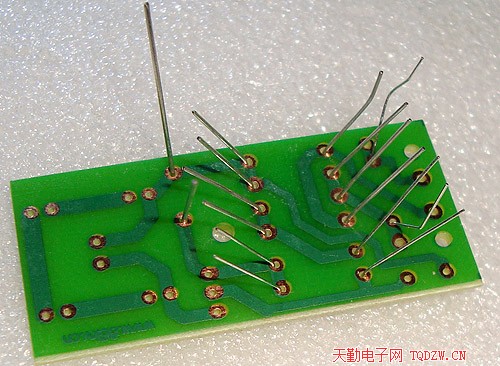

2、把上述元件全部对号入座后开始焊接

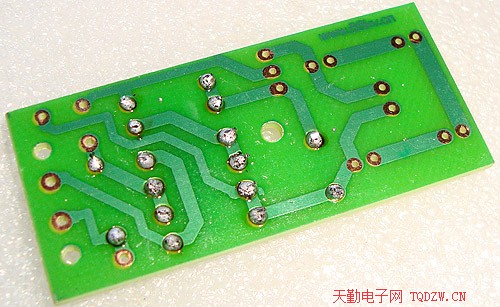

3、焊好后减掉多余的引脚，焊接其他元件时也是如此

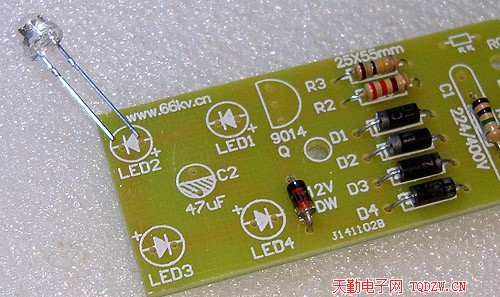

4、焊接发光二极管，注意其极性长脚为正极，由于发光二极管在电路中是串联的，有一只焊错全部都会不亮

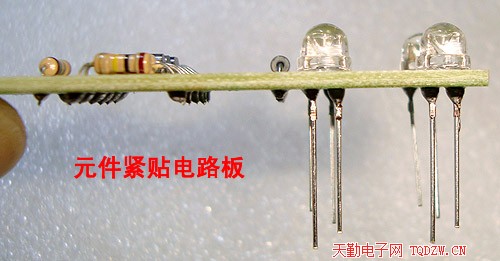

5、再来看看侧面，所有元件都紧贴电路板焊接

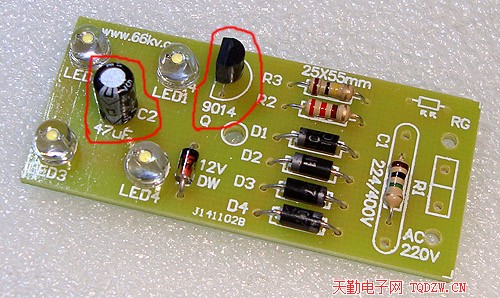

6、焊接电解电容和三极管，电解电容阴影部分为负极

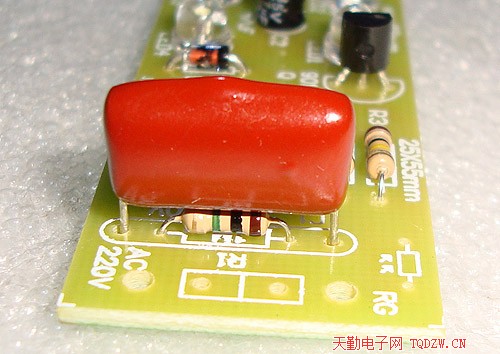

7、焊接CBB电容（聚丙烯电容），红色体积最大的那只，电容容量为224，就是0.22μF

8、这个电容下面是它的放电电阻，小夜灯断电后，此电容存有一定的高电压，用放电电阻释放掉，以确保安全

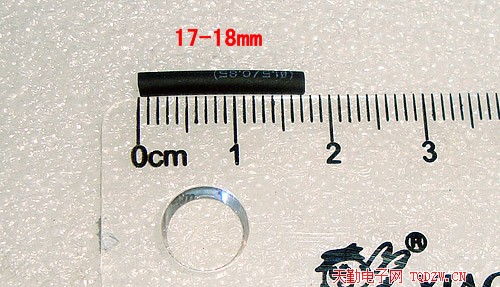

9、在元件包里面找到热缩管，截取17-18厘米备用，这一步是为焊接光敏电阻做准备

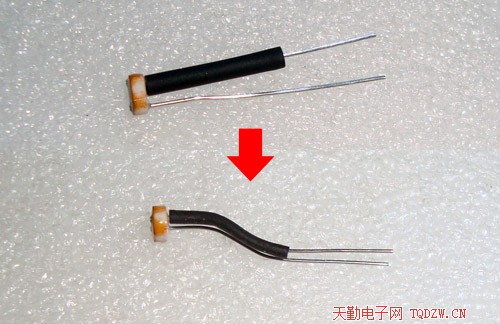

10、将热缩管套在光敏电阻的一只引脚上面，加热，使其缩小，然后把光面电阻的引脚弯成如图形状

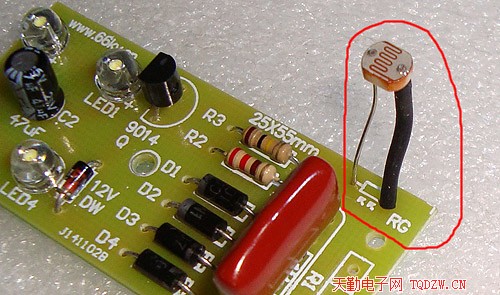

11、安装光敏电阻，如下图示，热缩管有两个作用，一是防止光敏电阻两个引脚短路，另一个作用是限制光敏电阻的高度

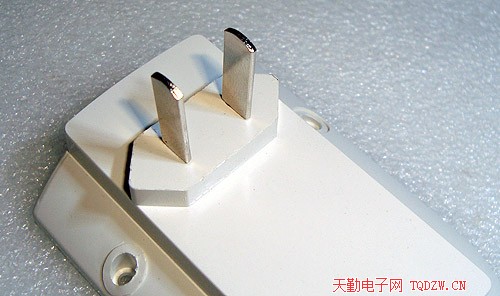

12、安装电源插片，如安装困难，可以用电烙铁对电源插片适当加热

13、安装好的样子

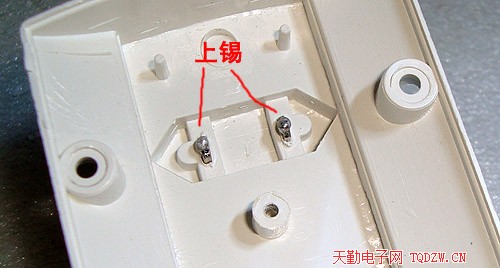

14、给电源插片上锡，上锡后才能焊线

15、焊接电源线，电源线的颜色随机，也不用区分正负极

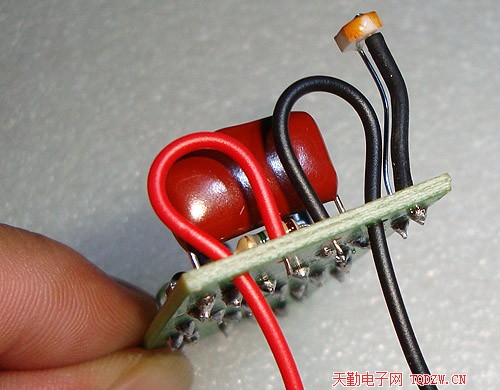

16、如图这样，将电源线从电路板的小孔中穿出

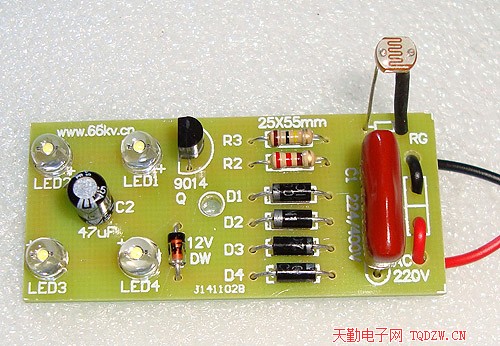

17、再来一张全部焊好的电路板照片

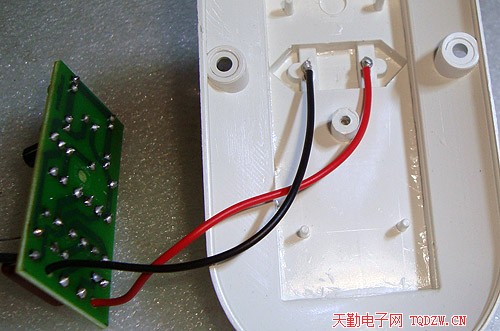

18、将电路板上的两根电源线焊在电源插片上面，不用区分正负极

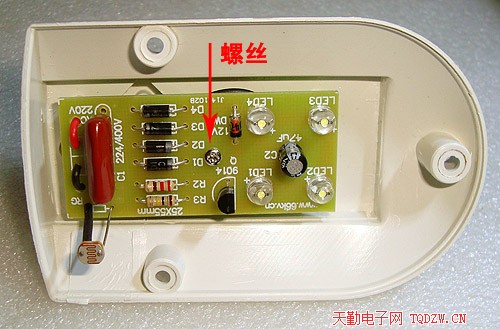

19、安装电路板，上紧螺丝

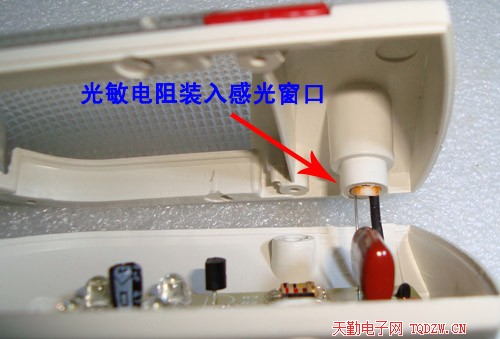

20、安装前壳，注意光敏电阻要伸进前壳的窗口中

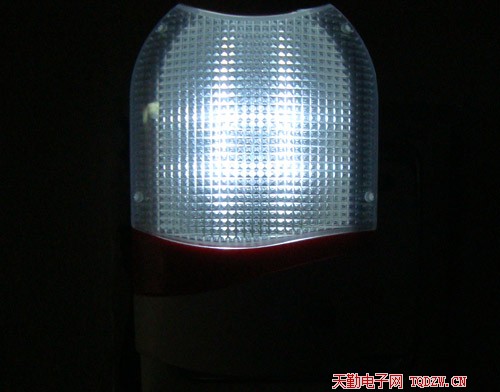

21、通电测试
