ICL8038引脚功能：1脚、12脚：正弦波波形调整端；2脚：正弦波输出；3脚：三角波输出；4脚、5脚：频率和占空比（或波形不对称度）调整；6脚：V+，正电源；7脚：频偏；8脚：频率调整输人端；9脚：方波输出。这是一个集电极开路的输出端，工作时应从该引脚接一个负载电阻到相应的正电源端，要得到与TTL兼容的方波输出，必须把负载电阻接到+5V电源；10脚：定时电容端；11脚：V－，负电源端或接地。使用正、负电源时，11脚接负电源，输出波形都相对于0V对称；使用单一正电源时，11脚接地，输出波形是单极性，均匀电压是+VCC/2；13脚、14脚：空脚。

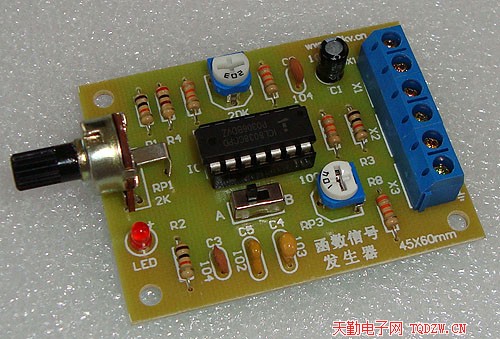

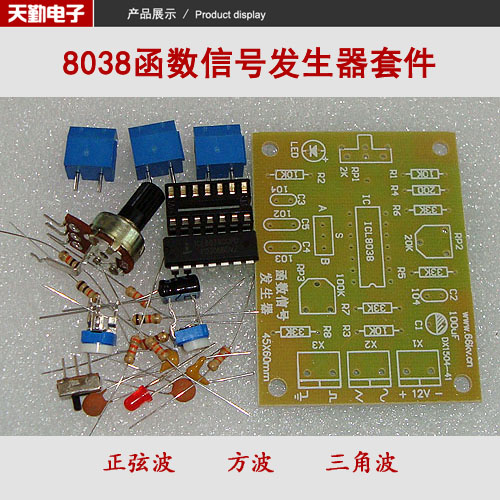

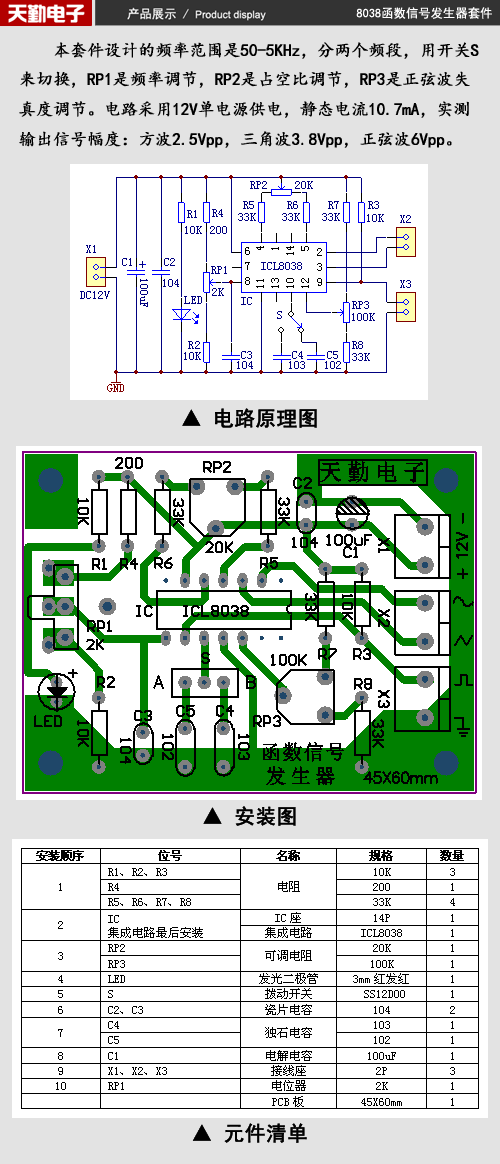

8038函数信号发生器套件设计的频率范围是50-5KHz，分两个频段，用开关S来切换，RP1是频率调节，RP2是占空比调节，RP3是正弦波失真度调节。电路采用12V单电源供电，由X1输入；X2、X3是波形输出端，可以用示波器观测三种输出波形。

下面是8038函数信号发生器套件焊接教程：

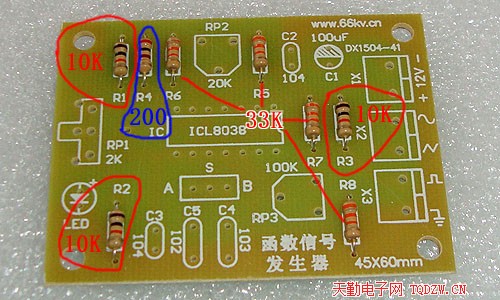

1、首先焊接电阻，注意色环的颜色对应的电阻值，在电路板上对号入坐

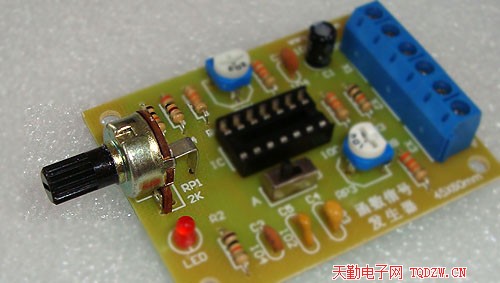

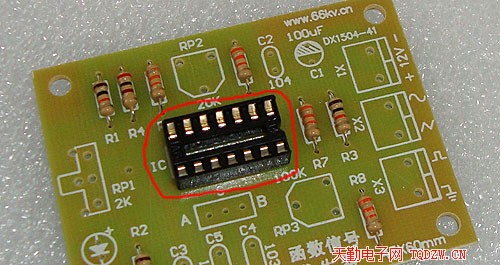

2、再焊接集成电路插座，注意缺口的方向，不能装反了

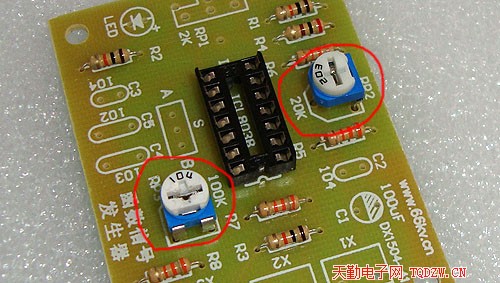

3、焊接RP2和RP3两只可调电阻，RP2是占空比调节电阻，RP3是正弦波失真度调节电阻

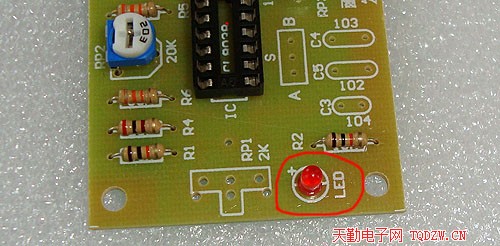

4、焊接发光二极管LED，LED是电源指示灯

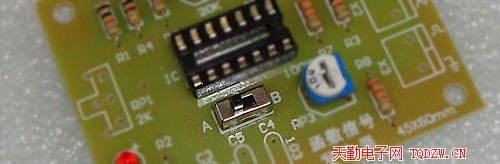

5、焊接波段开关S，波段开关拨向A是高频段、拨向B是低频段

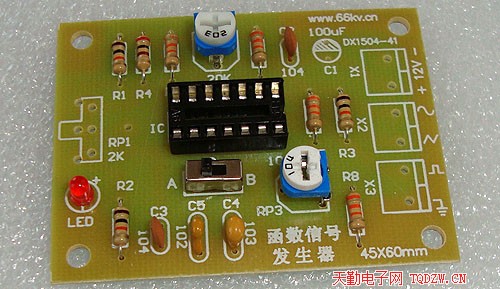

6、焊接瓷片电容和独石电容，此电容无正负极，独石电容C4、C5是两个频段的震荡电容，瓷片电容是高频滤波电容

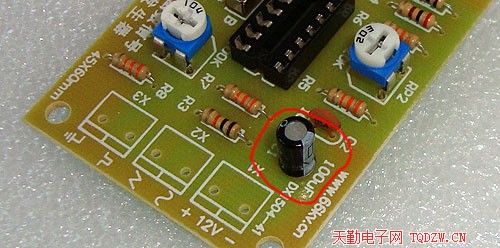

7、焊接100UF电解电容，要注意正负极，这个电容是电源滤波电容，起到电源退偶作用

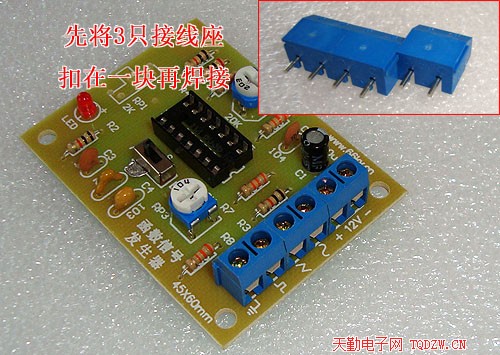

8、焊接接线座，先把3只接线座扣在一块再焊接

9、焊接频率调节电位器RP1

10、最后装上集成电路ICL8038，要看清楚，不能装反哦

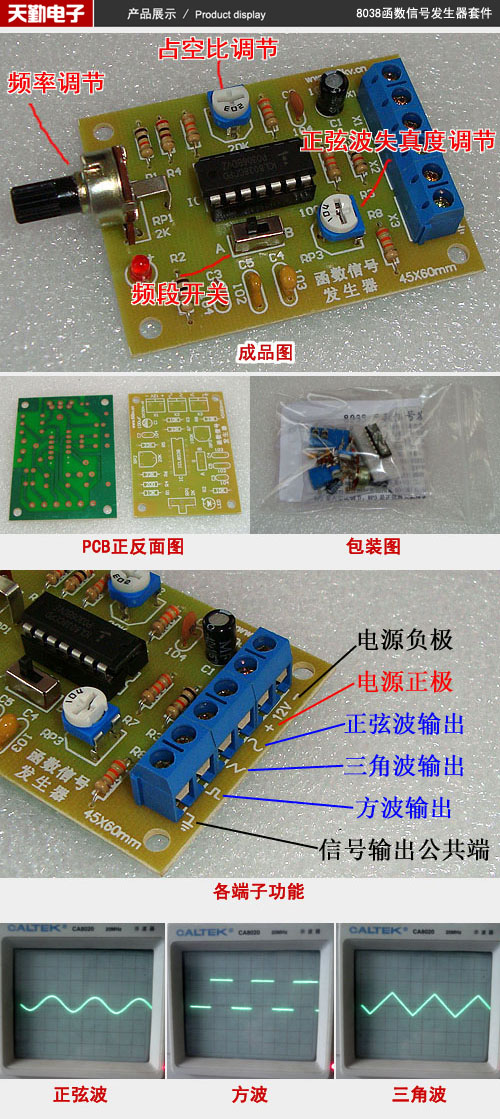

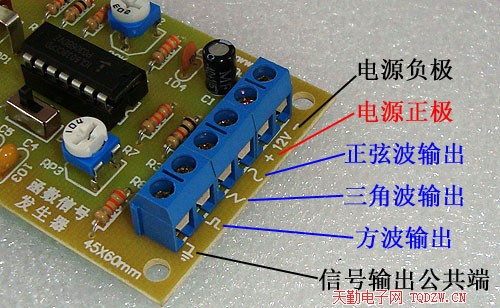

11、各端子定义
