7800系列固定稳压器参数及引脚图
器件资料    阅读:2768

7800系列稳压器,是常用的正电源三端稳压芯片,外围电路简单,使用方便,常用型号有7805、7806、7808、7809、7812、7815、7818、7820、7824。同类型还有7900系列,输出为负电源。

7800系列稳压器参数

输入电压:(7805-7818)35V、(7820-7824)40V
额定输出电流:1.5A
输入输出压差:9-15V

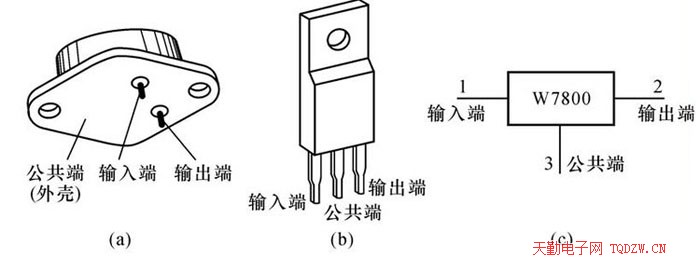

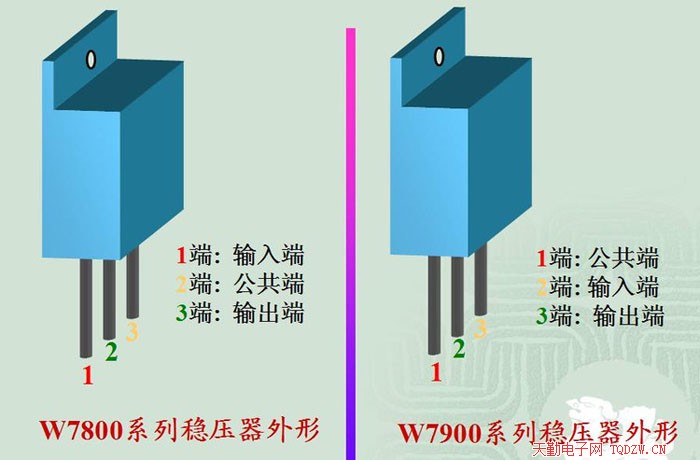

引脚排列:

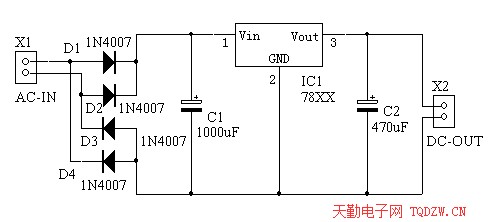

7800系列稳压器应用电路

正电压小功率三端稳压器有78Lxx系列,输出电流100mA,内有过热、过流、短路保护,输出电压有5V , 6V , 8V , 9V , 10V , 12V的,15V , 18V和24V。

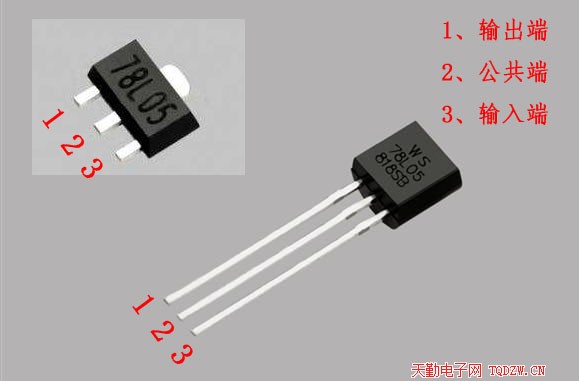

78L05引脚排列
