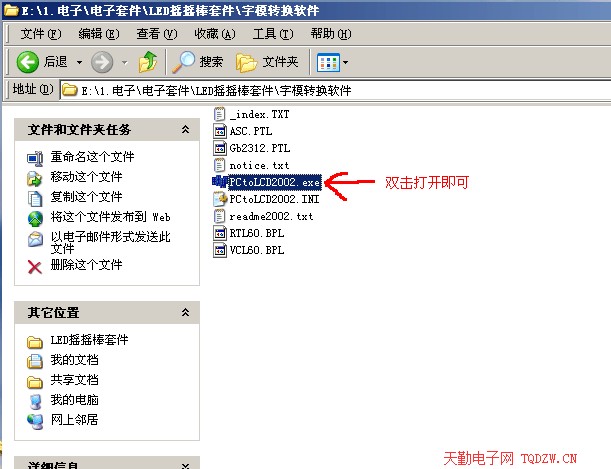

1、首先找到字模转换软件PCtoLCD2002,将文件解压,无需安装打开即可使用
![](/uploadfile/202011/2020110711140184.gif)

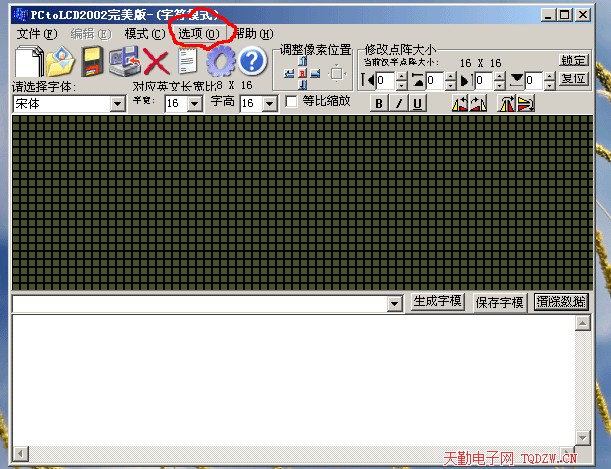

2、打开后,点击选项按钮
![](/uploadfile/202011/2020110711140127.gif)

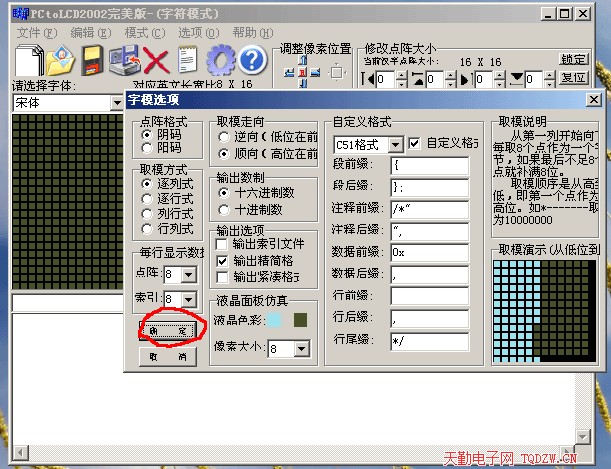

3、调整自定义格式,如图所示,调整后点击确定
![](/uploadfile/202011/2020110711140191.gif)

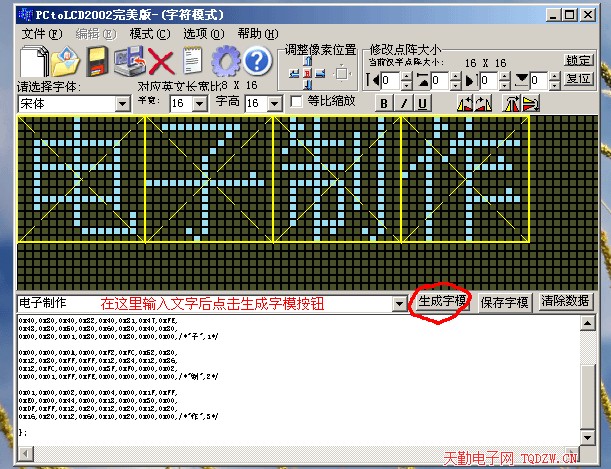

4、输入文字,点击生成字模按钮
![](/uploadfile/202011/2020110711145395.gif)

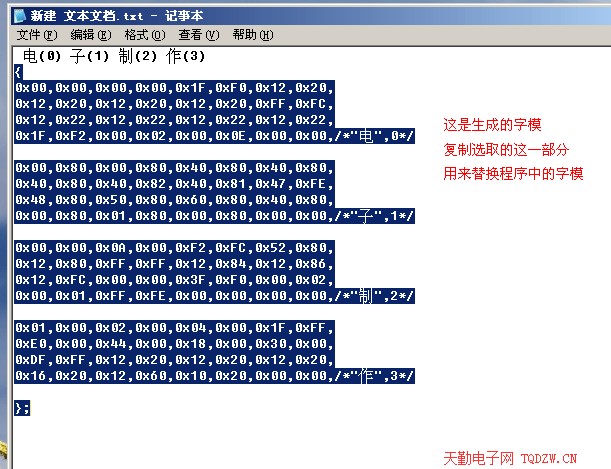

5、复制字模代码,用于替换摇摇棒程序内的字模代码
![](/uploadfile/202011/2020110711145342.gif)

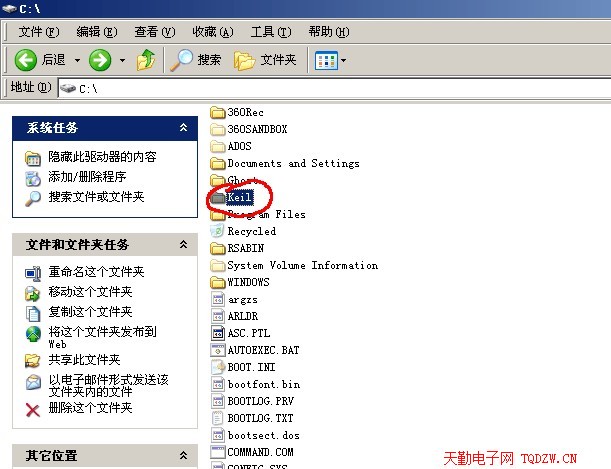

6、找到Keil软件,并按提示步骤安装,安装后,打开Keil目录
![](/uploadfile/202011/2020110711145308.gif)

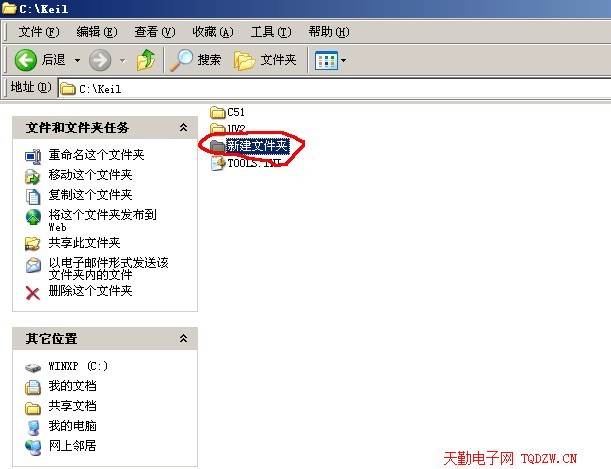

7、在Keil目录下新建文件夹
![](/uploadfile/202011/2020110711145355.gif)

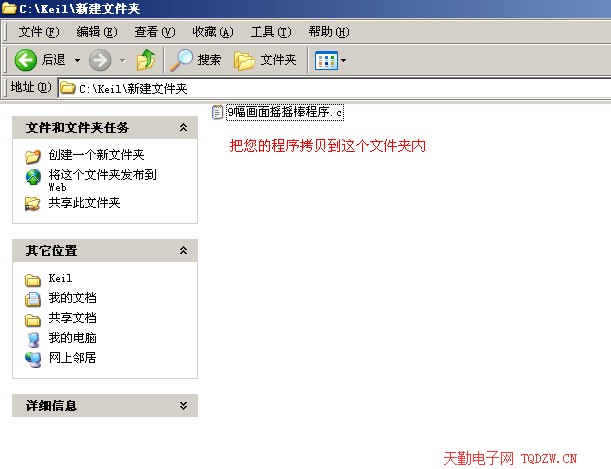

8、把LED摇摇棒程序文件拷贝到这个文件夹
![](/uploadfile/202011/2020110711145304.gif)

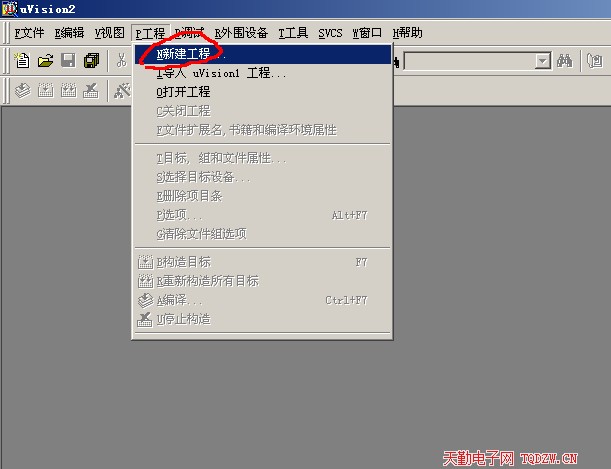

9、打开Keil软件,点击菜单:工程→新建工程
![](/uploadfile/202011/2020110711145399.gif)

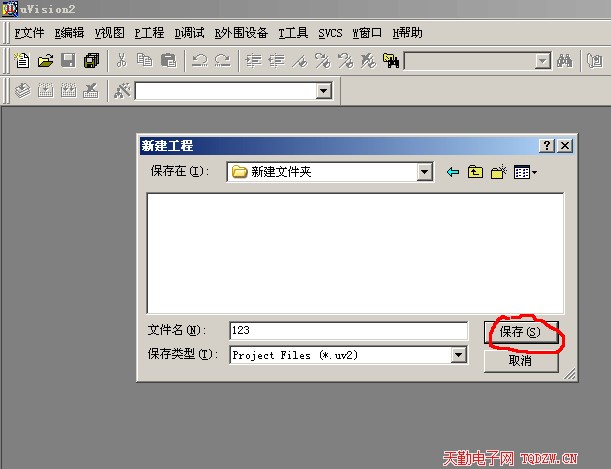

10、自定义文件名“123”,点击保存
![](/uploadfile/202011/2020110711145314.gif)

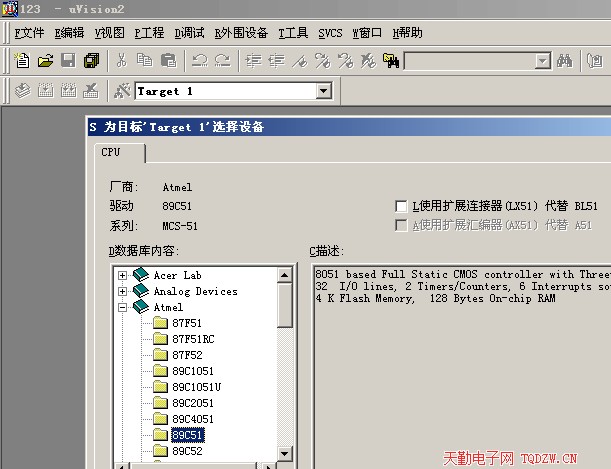

11、选择CPU型号
![](/uploadfile/202011/2020110711211419.gif)

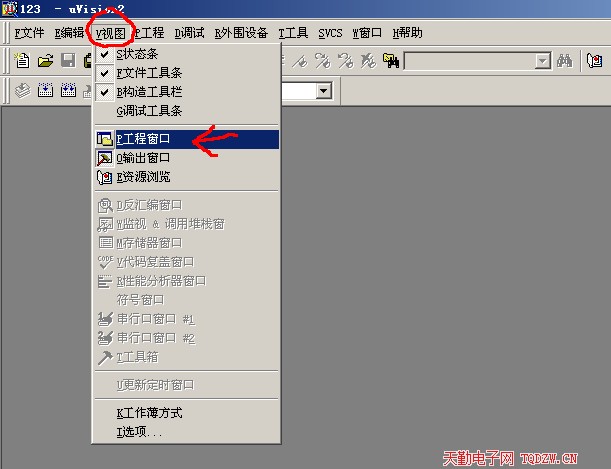

12、点击菜单:视图→工程窗口
![](/uploadfile/202011/2020110711245541.gif)

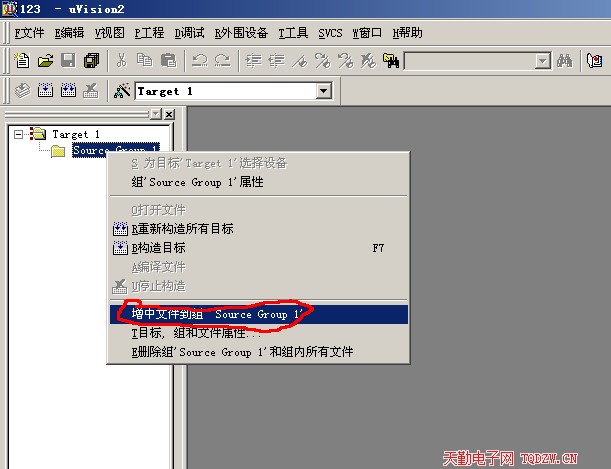

13、添加程序文件
![](/uploadfile/202011/2020110711145336.gif)

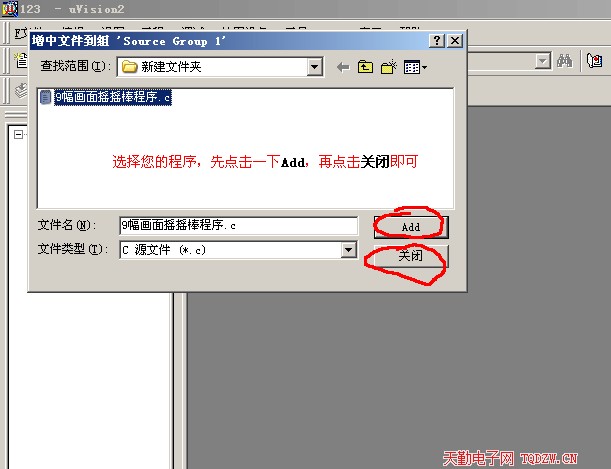

14、选择您的程序文件,先点一下“Add”,再点击“关闭”即可
![](/uploadfile/202011/2020110711153830.gif)

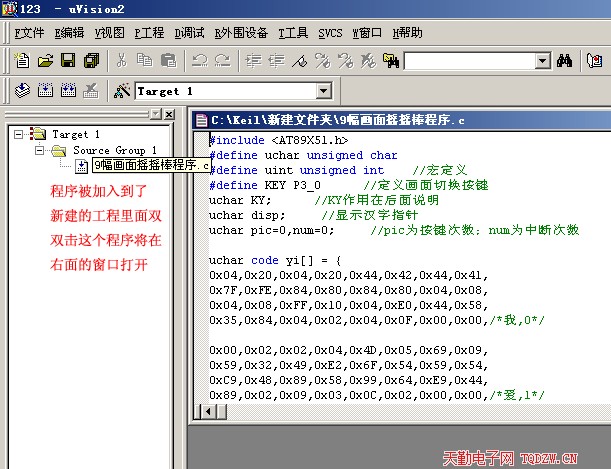

15、程序被加入到了新建的工程里面,双击这个程序会在右面窗口打开,此时可以对程序进行修改操作,修改后保存
![](/uploadfile/202011/2020110711153882.gif)

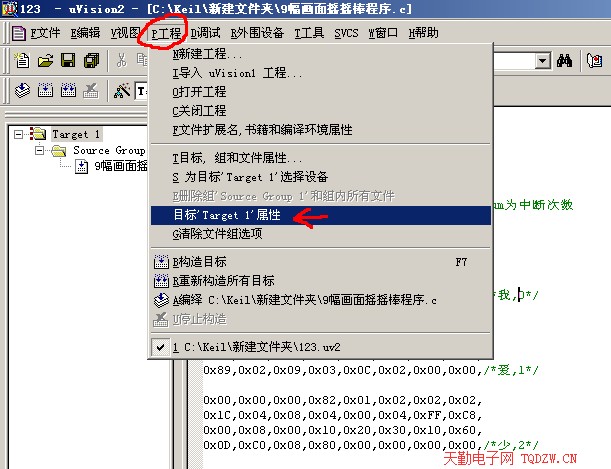

16、程序修改好了,点击菜单:工程→目标'Target 1'属性
![](/uploadfile/202011/2020110711153868.gif)

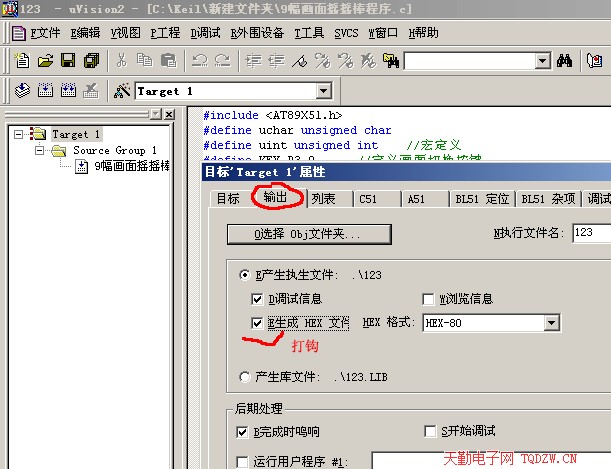

17、点击菜单:输出→勾选生成 HEX 文件,其他默认
![](/uploadfile/202011/2020110711153894.gif)

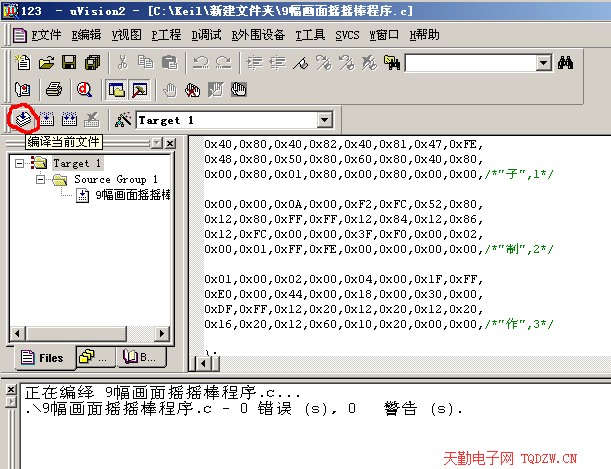

18、点击“编译当前文件”图标,如无错误,可以继续下一步
![](/uploadfile/202011/2020110711153844.gif)

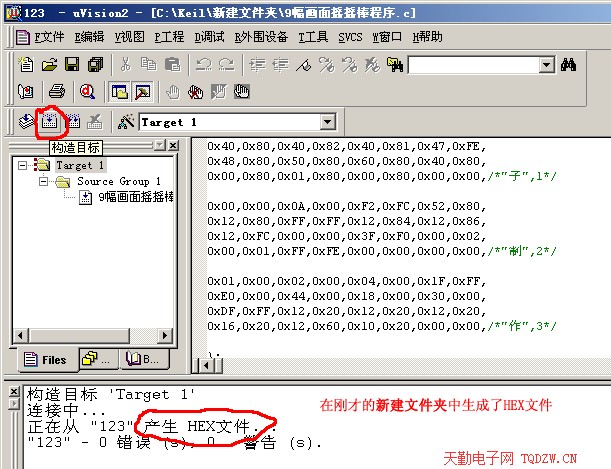

19、点击“构造目标”图标,这样就生成了HEX文件
![](/uploadfile/202011/2020110711153840.gif)

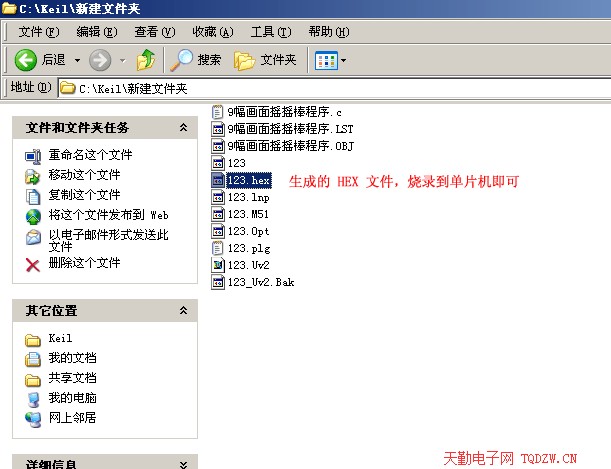

20、可以在新建文件夹中找到刚生成的HEX文件,此文件可以烧录到单片机内
![](/uploadfile/202011/2020110711153854.gif)
