1、首先焊接电阻和二极管，都要紧贴电路板焊接，二极管要注意极性，如图示

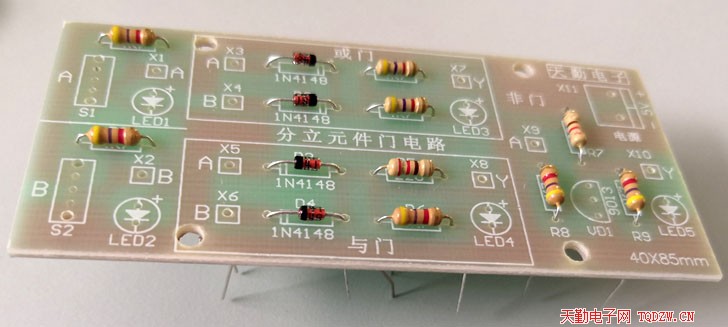

2、焊接前先将电阻和二极管对号入座，轻微弯曲其引脚，使元件不宜滑落，然后开始焊接

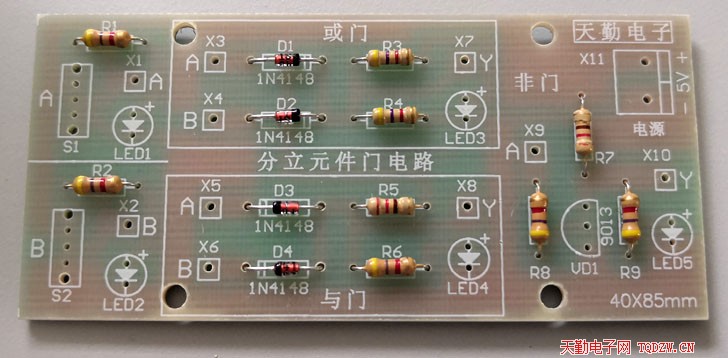

3、这是焊好的电阻和二极管

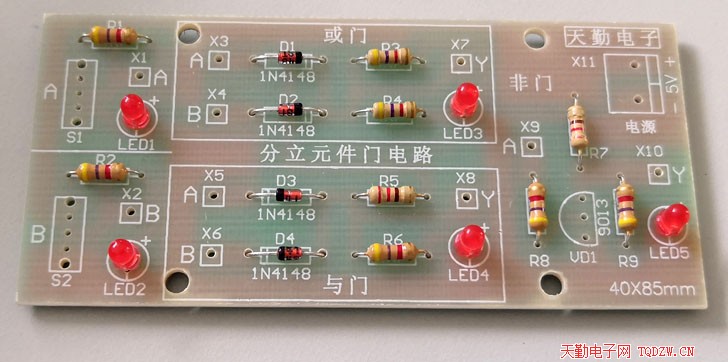

4、焊接发光二极管，紧贴电路板，发光二级管长脚为正极，不能装错

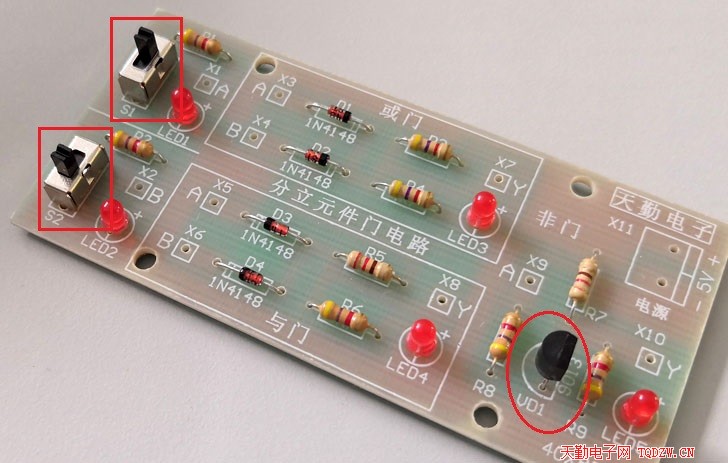

5、焊接两只拨动开关S1、S2，三级管VD1

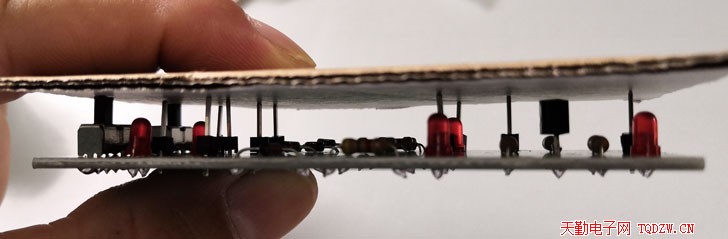

6、焊接插针，先将所有插针插在电路板上，如图所示在插针上面盖一个硬纸板，用于固定插针不宜滑落，然后电路板和硬纸板一起反过来

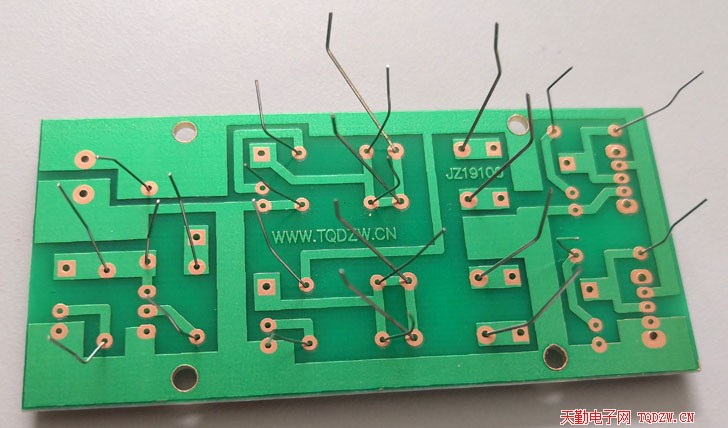

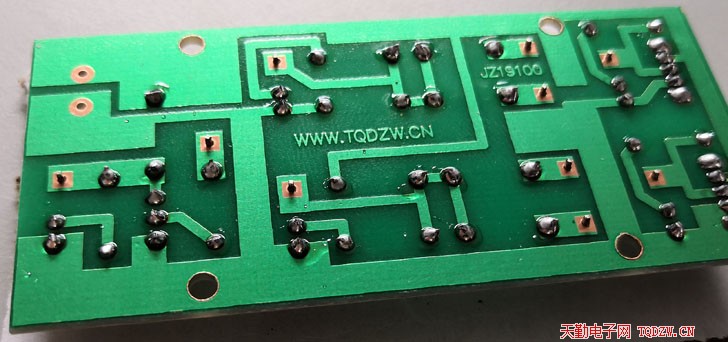

7、反过来后开始焊接

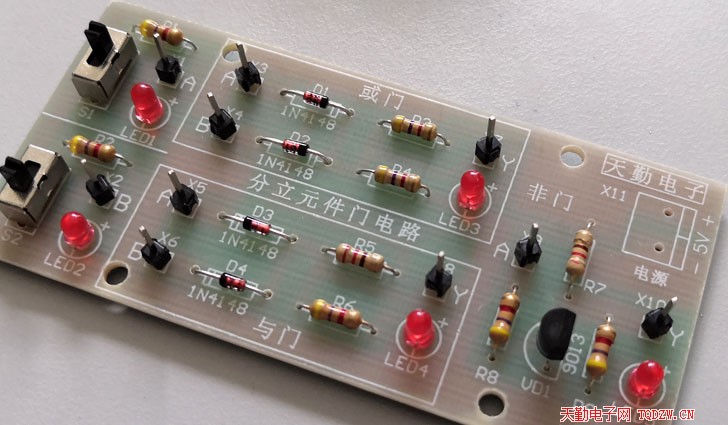

8、这是全部焊好的插针，如有歪斜的，需要重新焊接

9、焊接接线座，接线座用于连接电源线，压线口朝外，不要装反了

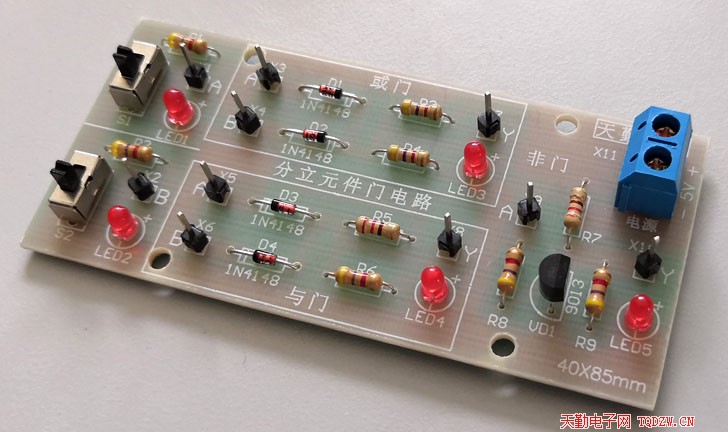

10、这是全部元器件都焊好的样子

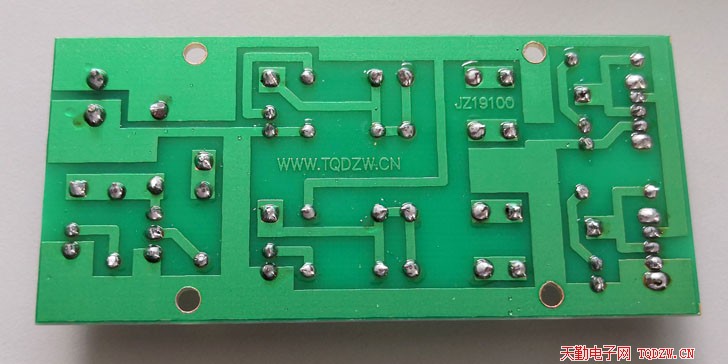

11、再看一下反面图片

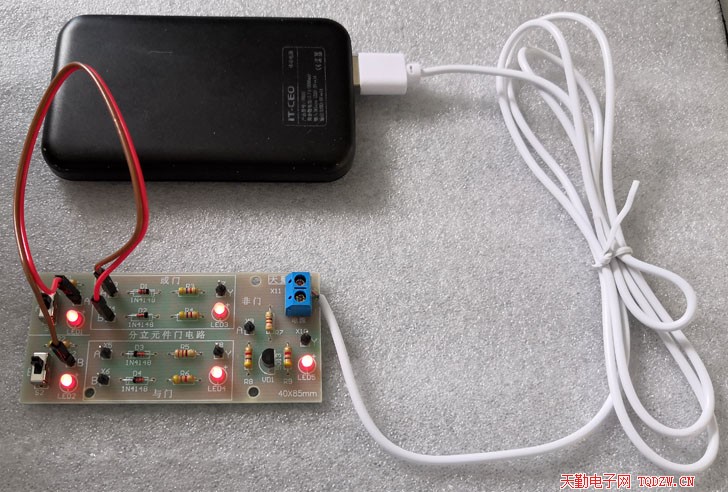

12、通电测试，电源及电源引线请自备，可以用USB电源线或者电池盒供电

分立元件门电路套件可以实现或门、或非门、与门、与非门、非门这5中基本的门电路，详细的电路连接方法请看下图：

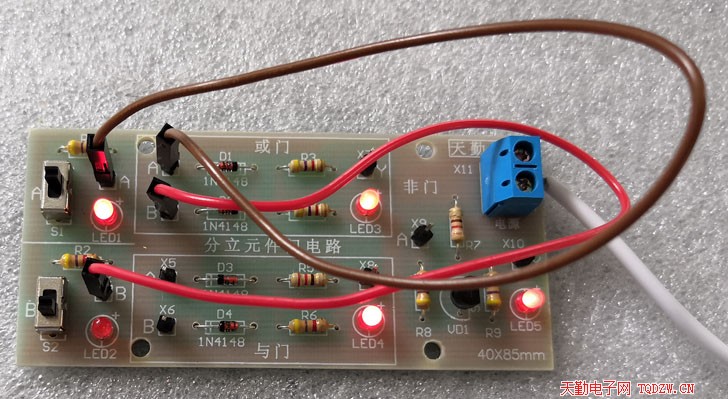

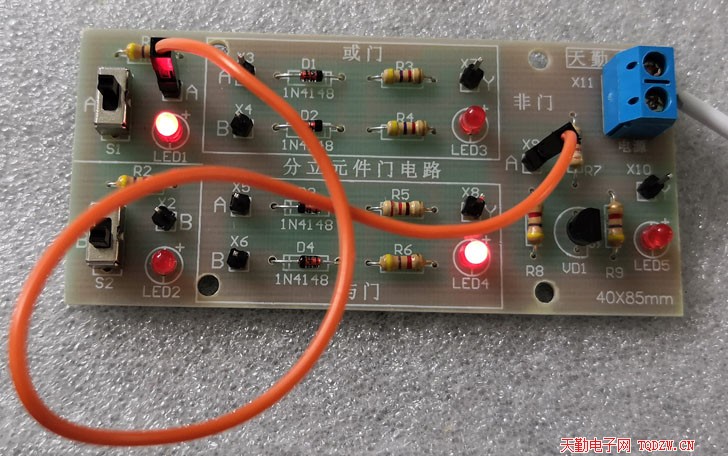

1、或门电路连接，X1→X3，X2→X4

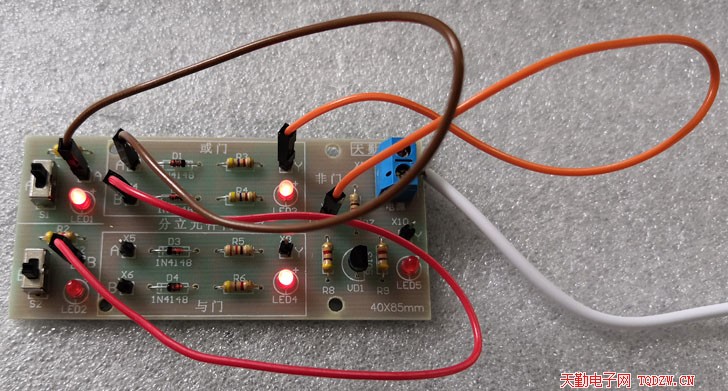

2、或非门电路连接，X1→X3，X2→X4，X7→X9

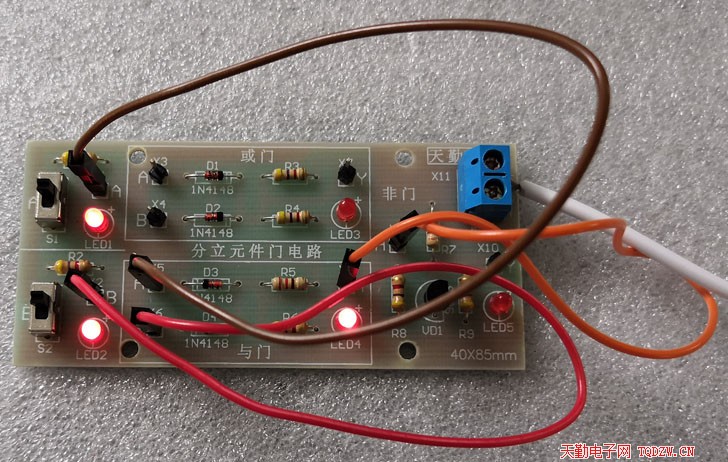

3、与门电路连接，X1→X5，X2→X6

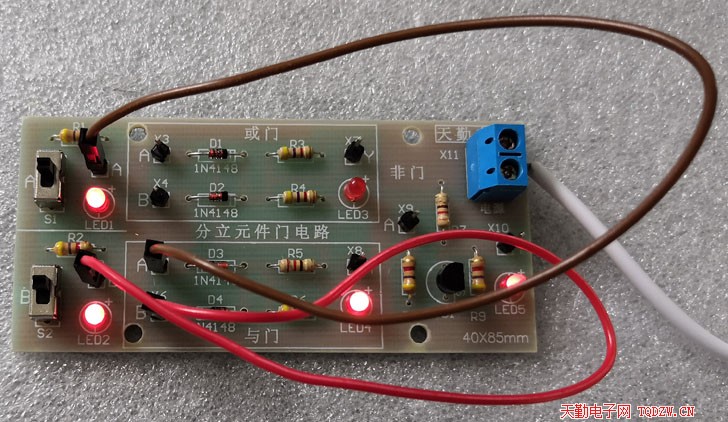

4、与非门电路连接X1→X5，X2→X6，X8→X9

5、非门电路连接，X1→X9
