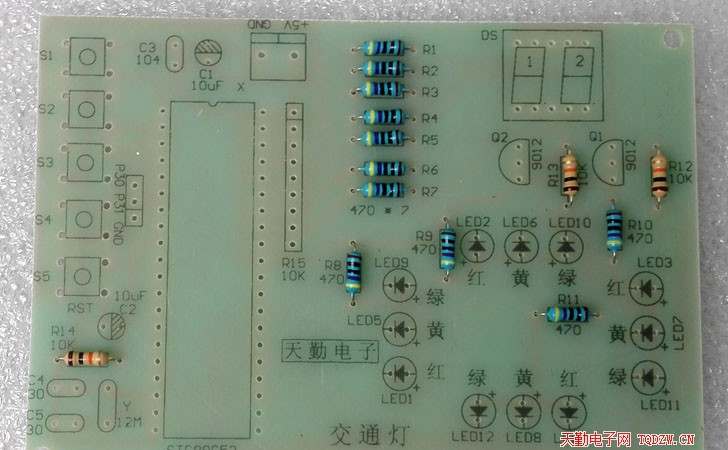

1、焊接电阻

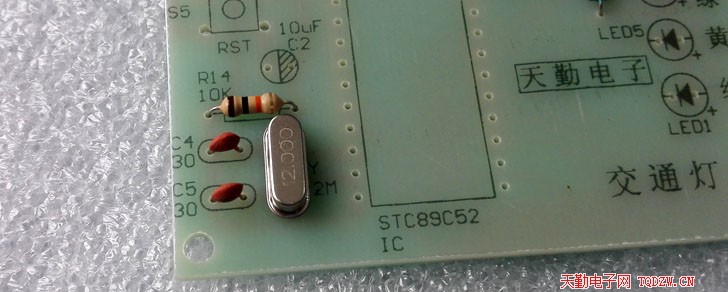

2、焊接晶振和晶振的负载电容

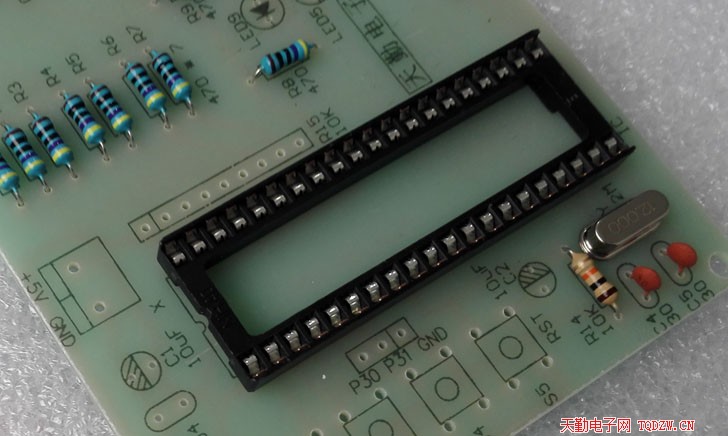

3、焊接集成电路插座

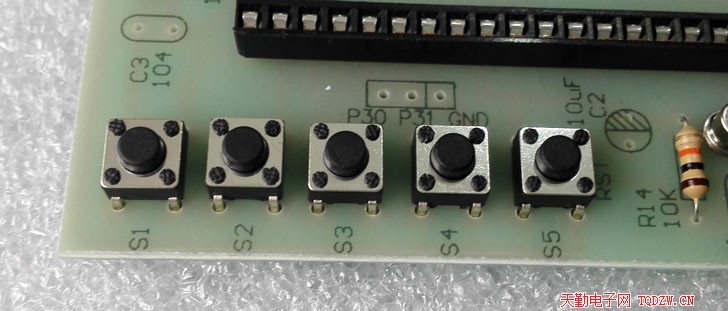

4、焊接5只轻触开关

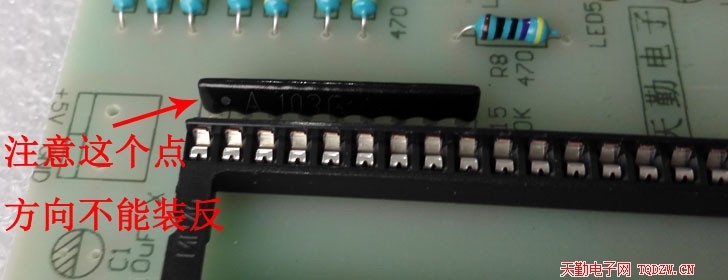

5、焊接电阻排R15，此电阻排阻值为10K（103），注意点的方向不能装反

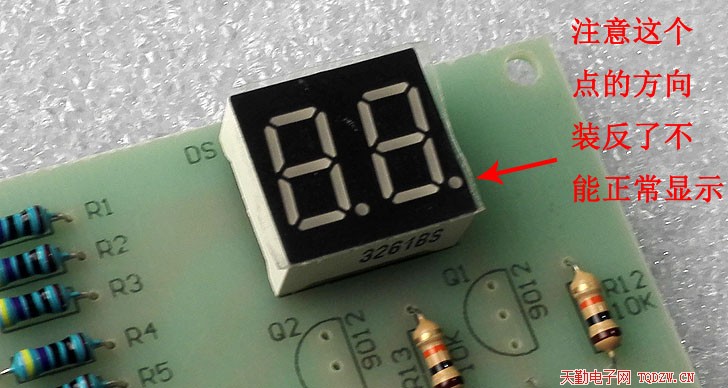

6、焊接数码管，紧贴电路板焊接，注意两个点的方向，如果装反了，数码管会显示不正常

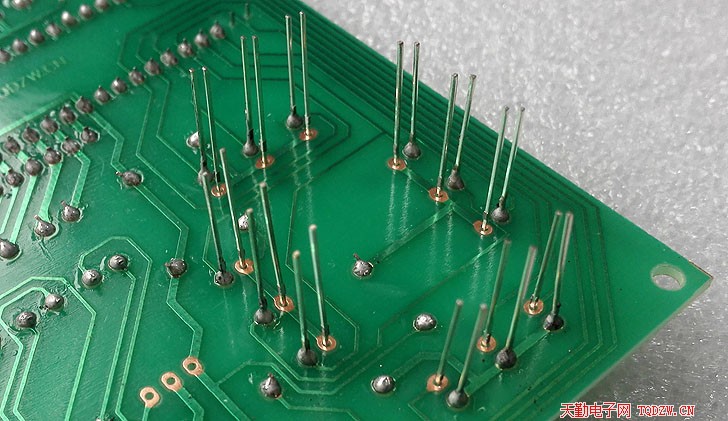

7、焊接12只LED，其颜色有红、黄、绿三种，对号入座后先焊接LED的一只引脚

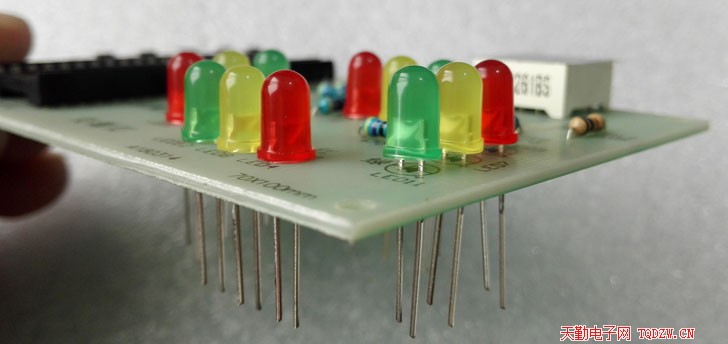

8、如果出现没有紧贴电路板的LED，用手按住LED，用电烙铁加热其焊过的引脚使LED贴近电路板，然后再焊好另一只引脚

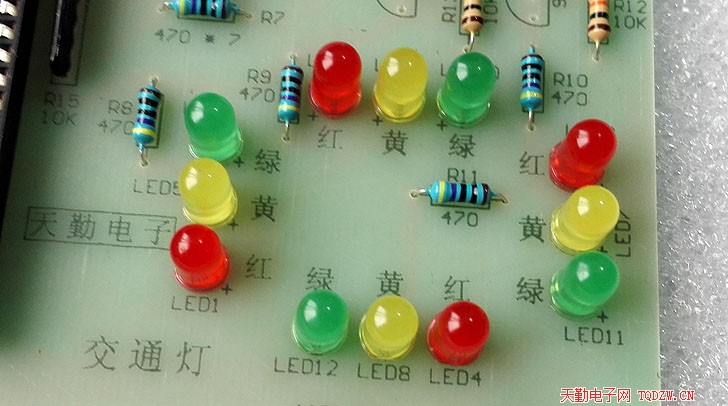

9、这是LED全部焊好的样子

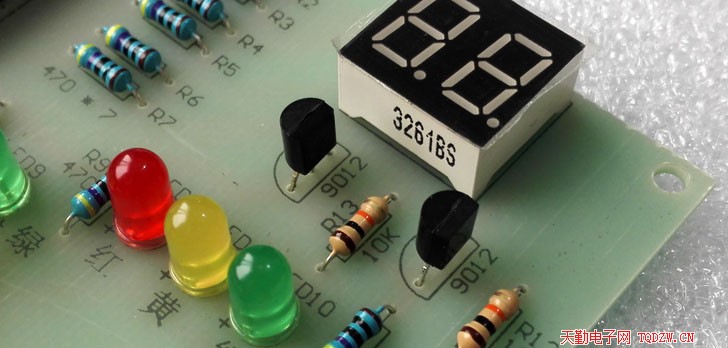

10、焊接数码管的阳极驱动三极管Q1、Q2，型号都是9012，注意方向不能装反了

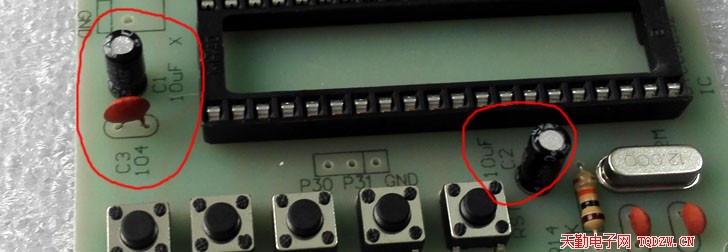

11、焊接滤波电容C1、C3，单片机的复位电容C2，C2、C3都是电解电容，正负极不能装反

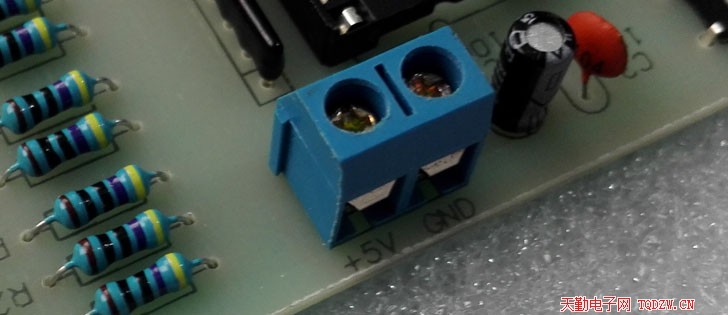

12、焊接接线端子，蓝色的这个，它是电源的输入端子

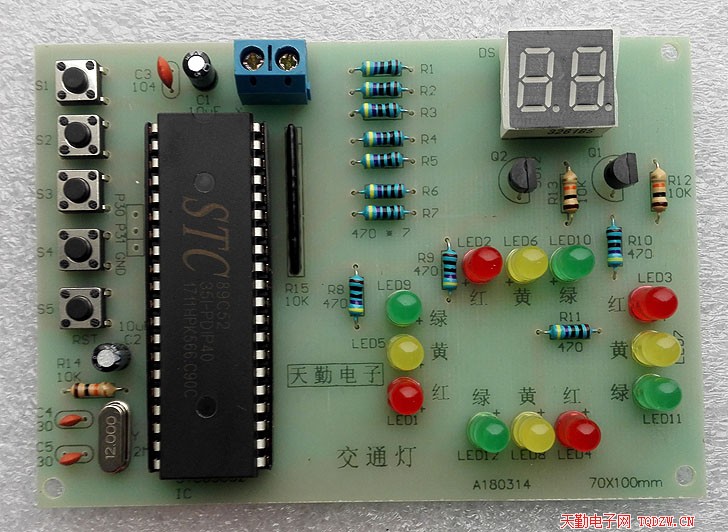

13、这是全部焊好的样子

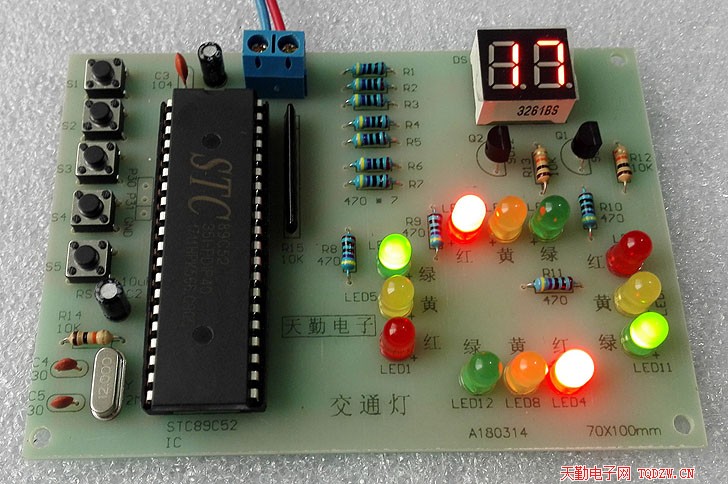

14、在接线端子接入5V直流电源，通电测试
