心形闪灯套件焊接教程
图解教程    阅读:5662

本套件由18只红色LED,分成3租,排列组成一个心形的图案,并由三极管震荡电路驱动,使红色的心形图案不断的按顺时针方向旋转闪亮,特别是在夜间使用时,极富动感,电路采用直流5V供电,

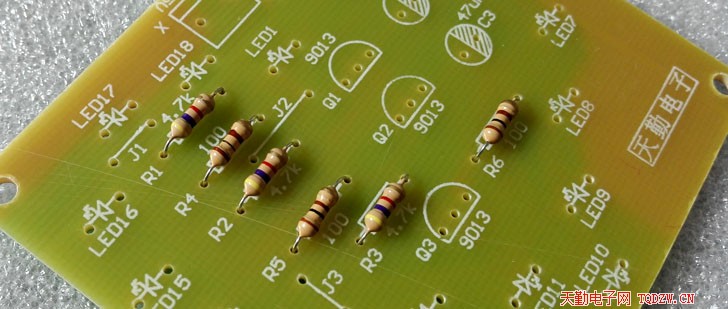

1、首先焊接电阻,电阻要紧贴电路板

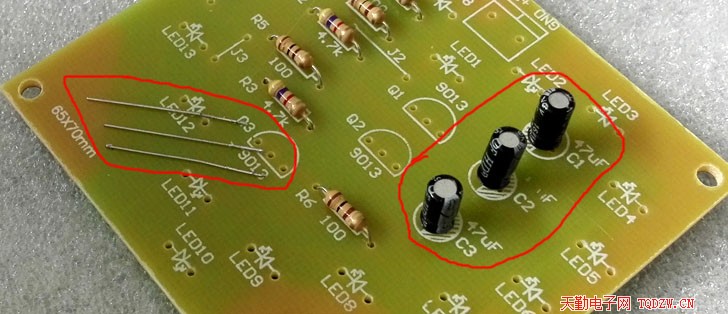

2、焊接电解电容,注意电解电容的极性,阴影部分为负极,同时将剪下的引脚保留备用

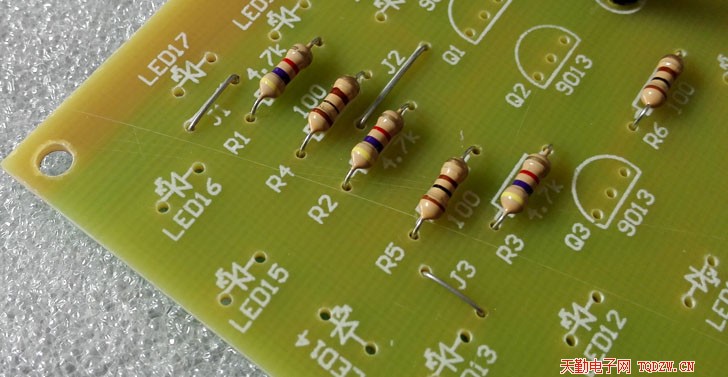

3、用剪下的电容引脚焊接J1、J2、J3三个跨线

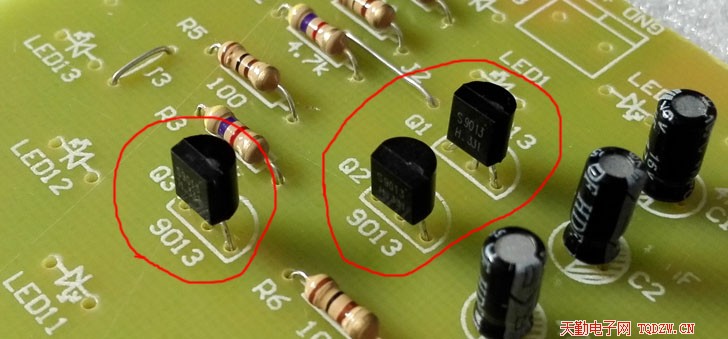

4、焊接三极管

5、焊接LED,LED也要注意极性,一般长的引脚为正极,如果直观不能确定极性可以使用万用表测量

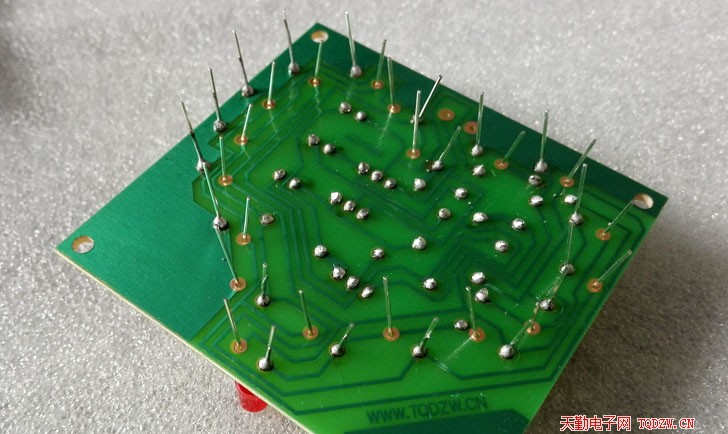

6、将LED插在电路板上之后,现焊接LED的一只引脚,焊好后整理一下LED,不要有歪斜的,然后再焊接另一只引脚

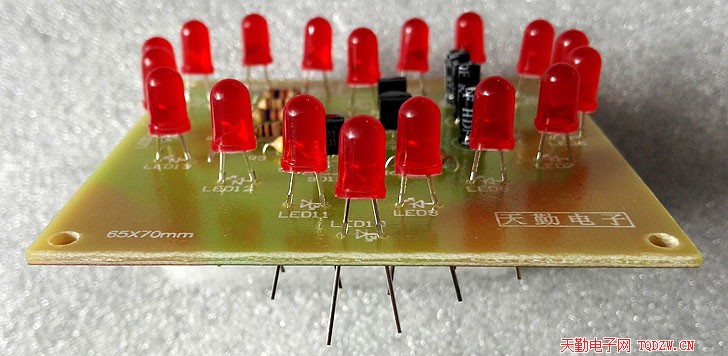

7、这是LED全部焊好的样子

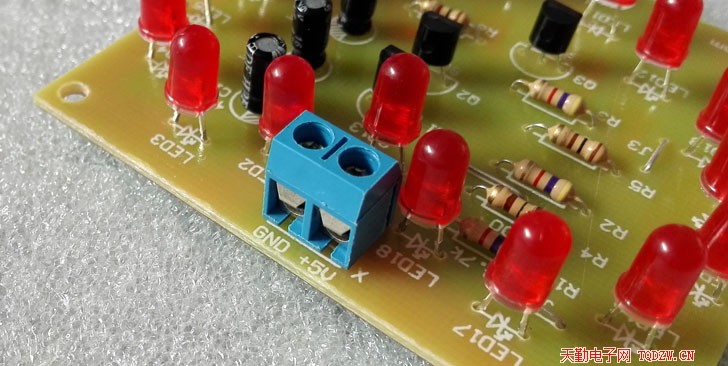

8、最后焊接接线座,接线座是用来连接电源的,电源要自备,电压4-5V,可以用电池盒也可以用USB电源线供电

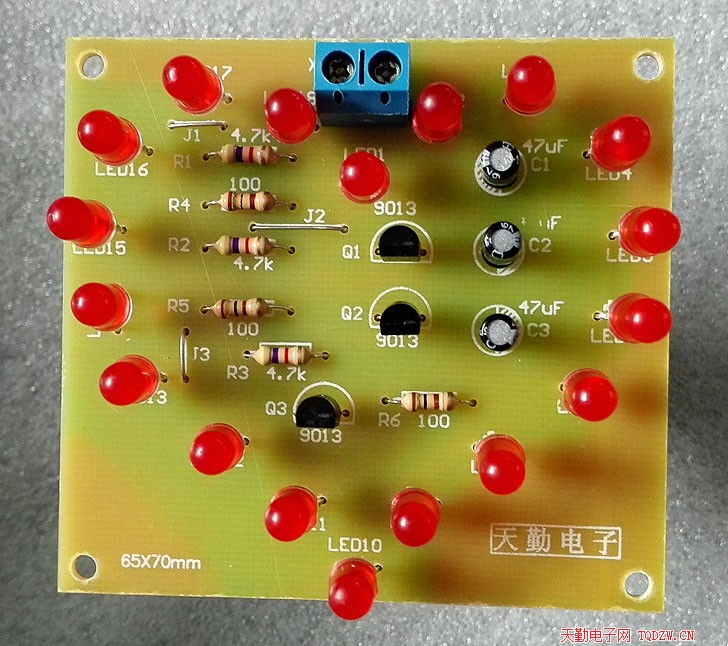

9、这是全部元件焊好的样子

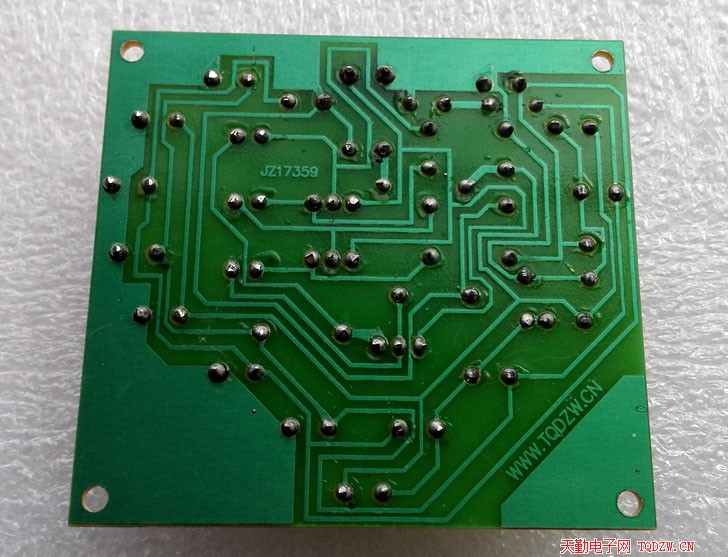

10、再来一张反面的照片,焊点光亮整洁、大小合适,无虚焊

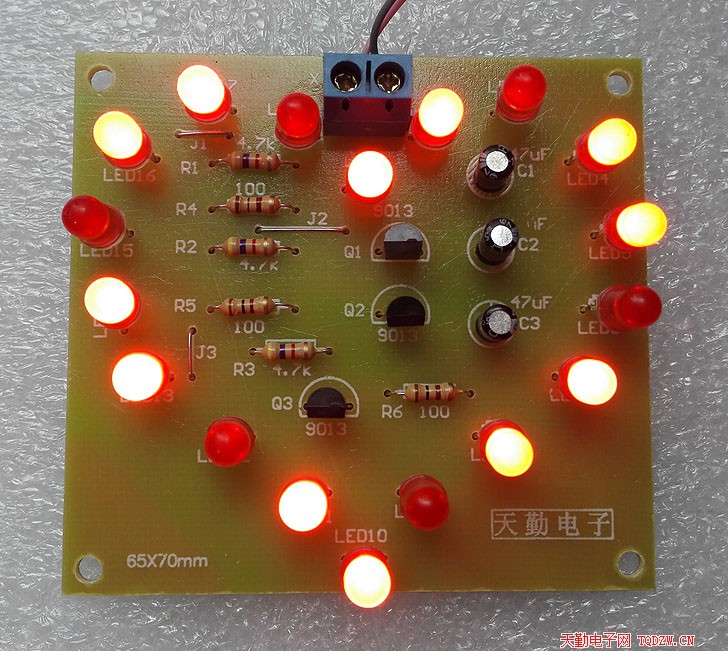

11、通电测试
