图解教程    阅读:6515

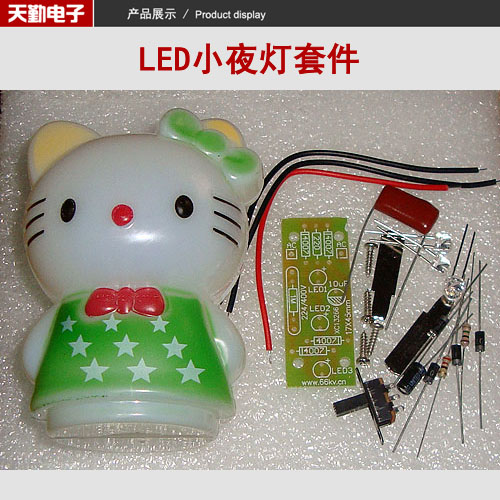

采用220V市电供电,利用电容降压,推动三只LED发光的(凯蒂猫)小夜灯散件,电路简单,适合教学使用。

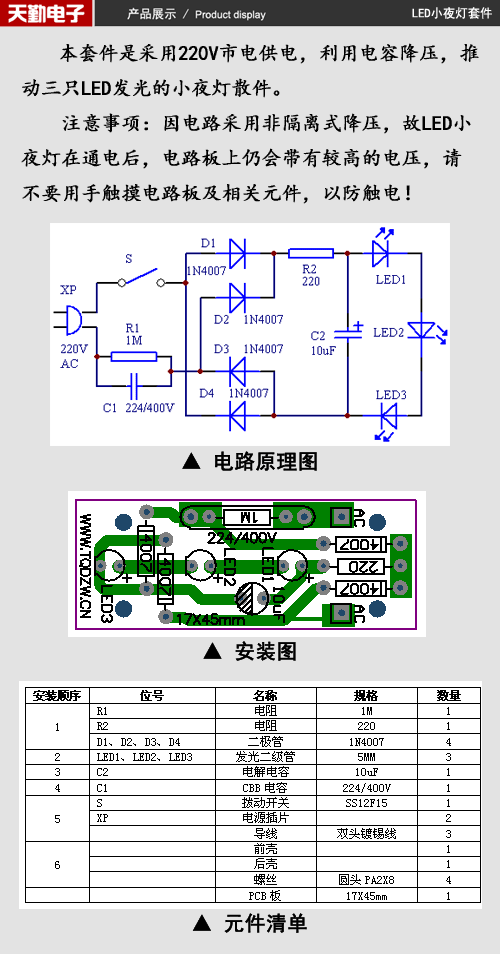

电路工作原理:电路中C1为降压电容,R1是C1的放电电阻;D4—D4构成桥式整流,R2是缓冲电阻,C2是滤波电容。电容降压的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。例如,在50Hz的工频条件下,一个0.22uF的电容所产生的容抗约为14476欧姆。当220V的交流电压加在电容器的两端,则流过电容的最大电流约为15mA。虽然流过电容的电流有15mA,但在电容器上并不产生功耗,因为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。

注意事项:因电路采用非隔离式降压,故LED小夜灯在通电后,电路板上仍会带有较高的电压,请不要用手触摸电路板及相关元件,以防触电!

下面是LED小夜灯套件焊接教程:

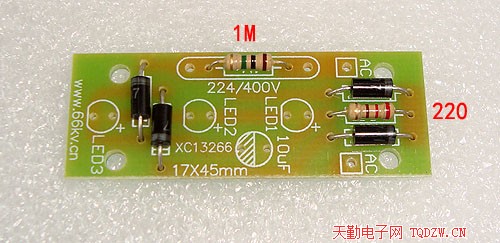

1、焊接两只电阻和四只整流二极管1N4007

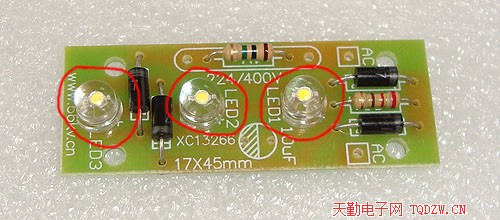

2、焊接发光二极管,注意正负极,长脚为正极

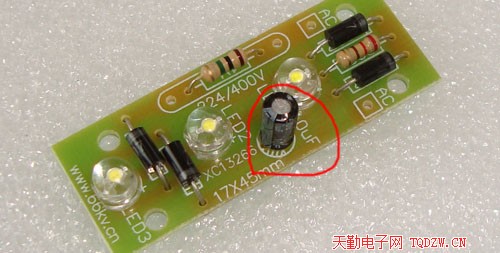

3、焊接电解电容,长脚为正极,如果装反了,电容可能会爆炸

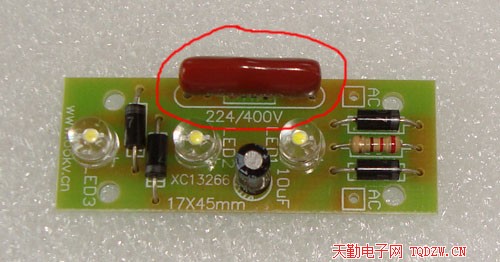

4、焊接400V的CBB电容(涤纶电容),这个电容无正负极

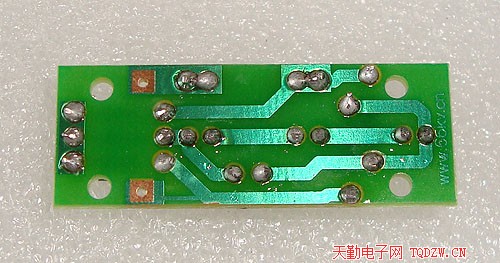

5、来张反面的照片,焊点光亮、大小合适、无虚焊

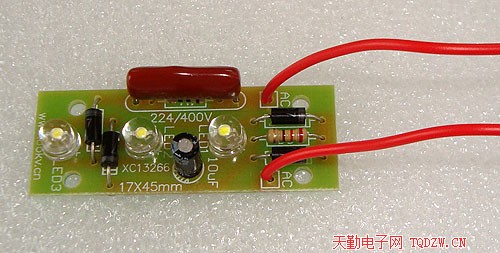

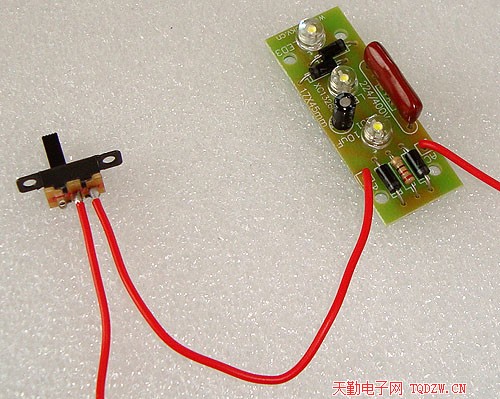

6、在电路板上焊上两根引线

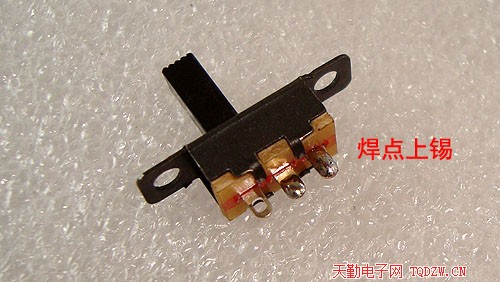

7、给开关的引脚上锡,上锡后容易焊接

8、焊接开关

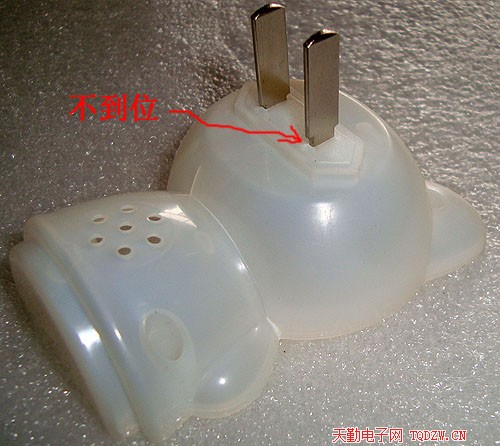

9、安装电源插片,插片与塑料外壳配合较紧,可能安装不到位

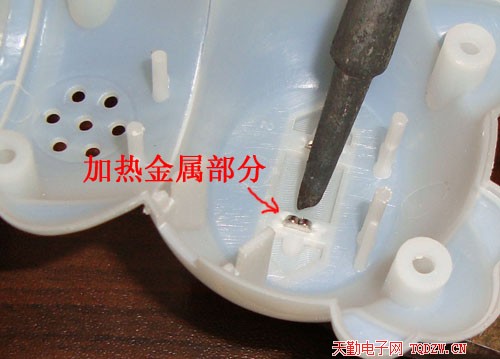

10、插片安装不到位解决办法如下图,边加热边安装,使其到位,加热时间不宜过长

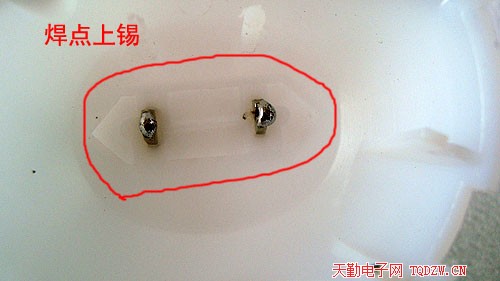

11、给电源的插片上锡

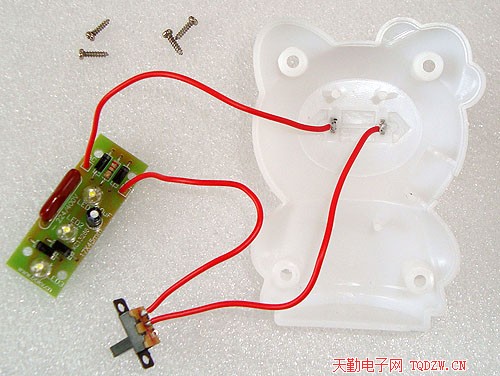

12、焊接电源引线

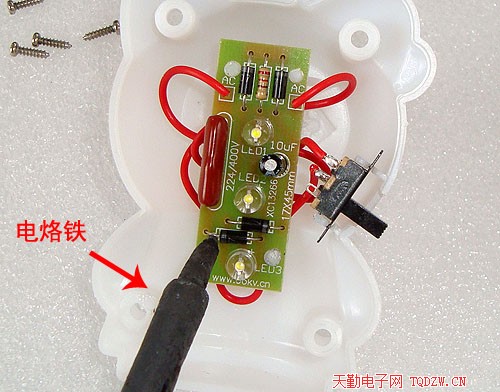

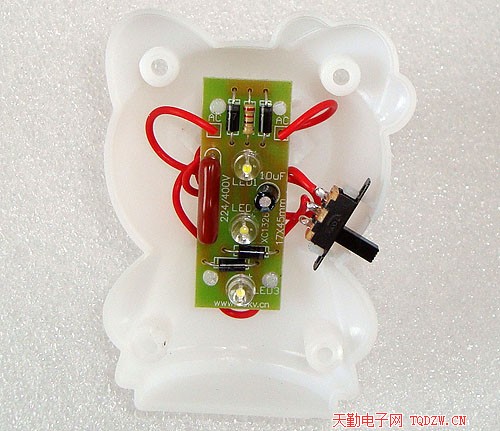

13、检查电路板焊接无误后,把电路板装入壳体内,用电烙铁加热塑料固定销,把电路板定牢,电源开关也安装在对应的位置

14、固定后的效果

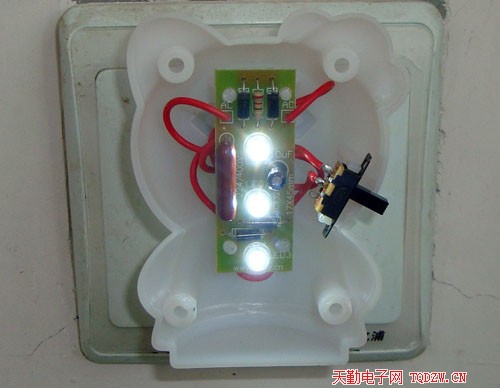

15、通电测试

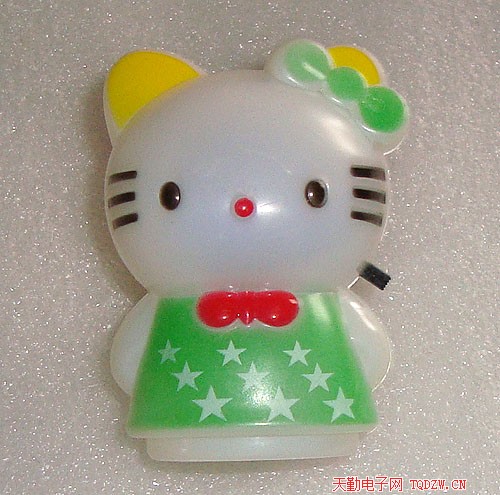

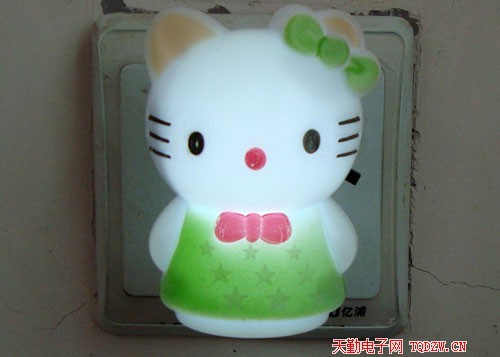

16、装好外壳后的通电效果

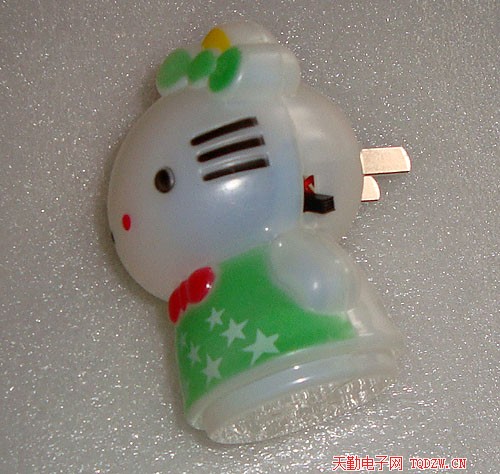

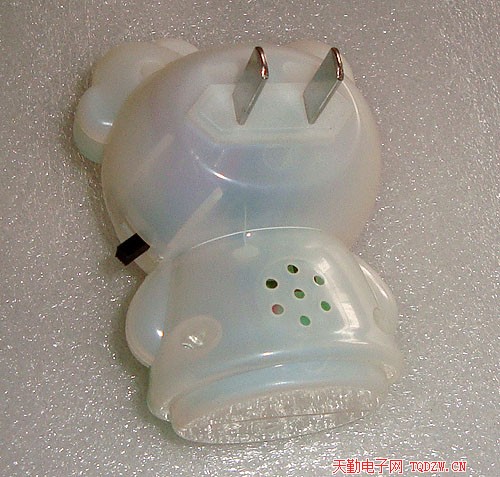

17、再来几张照片
