图解教程    阅读:3582

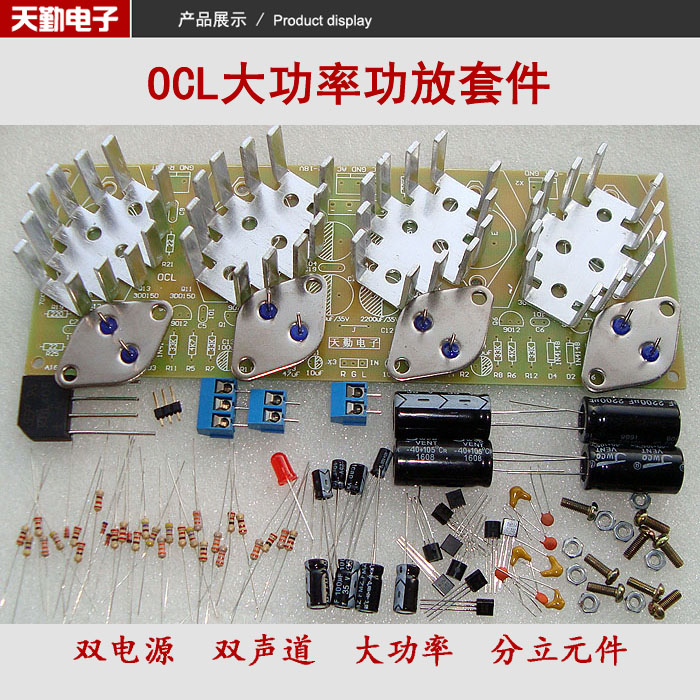

典型的分立元件功放教学套件,低频响应好、噪声很小、增益高、功率大、失真小;本电路特别适用于制作家用功放及有源音箱的功放电路,效果很好。

本套件为典型的OCL电路,电路采用直接耦合方式,低频响应好;输入级采用差分放大,噪声很小;输出级采用了达林顿复合管,增益高、功率大、失真小;本电路特别适用于制作家用功放及有源音箱的功放电路,效果很好。

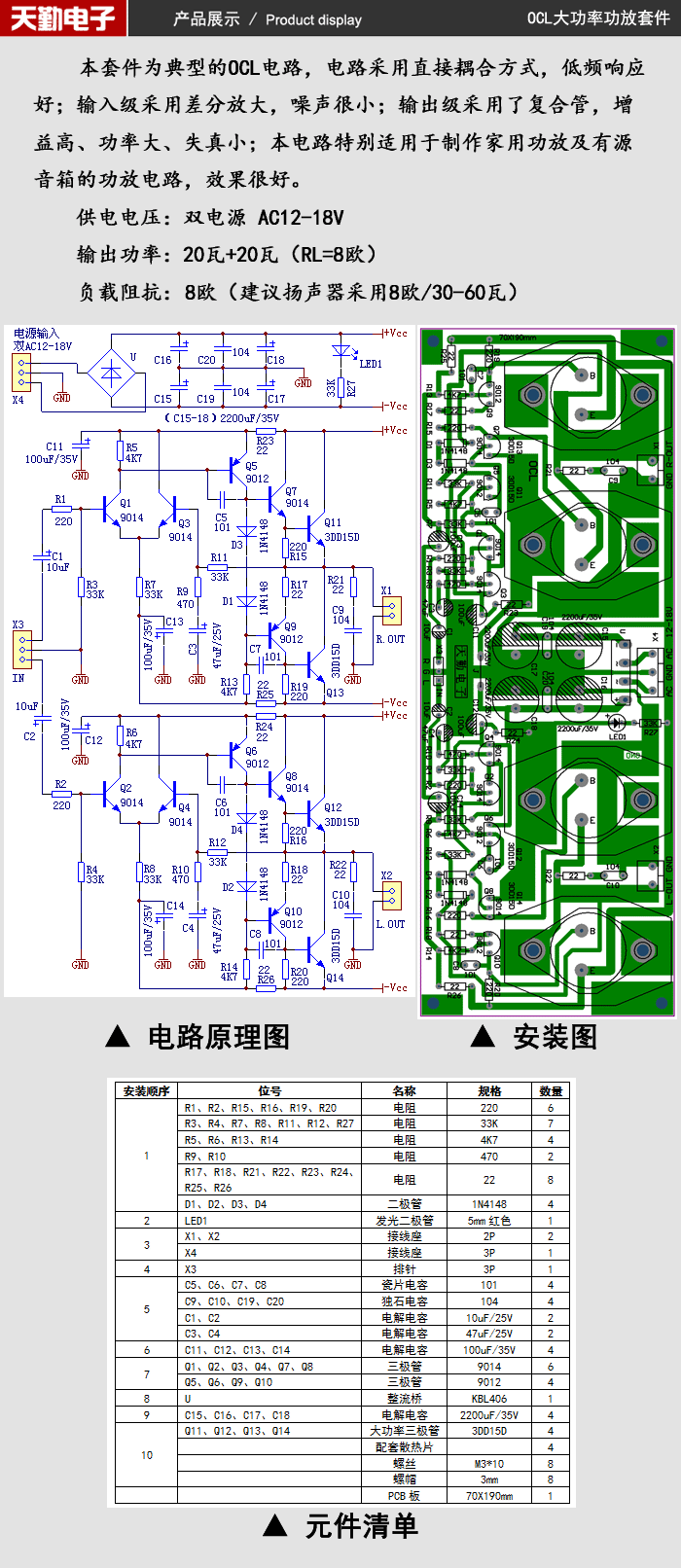

OCL大功率功放套件为双声道,两声道电路原理完全一样,以右(R)声道为例,电路中Q1、Q3为差分放大输入级,Q5是激励级,Q7和Q11、Q9和Q13组成复合互补输出级,输出信号从Q11发射极和Q13集电极取出,输出的音频信号可以直接推动扬声器发出宏亮的声音。本电路还增加了R23、R24、C11、C13,用于降低静态噪声。

OCL大功率功放套件所用的变压器为中心抽头的双电源变压器,初级电压为AC220V,次级为两组AC12-18V,功率为8-100W(可根据需要决定,实训采用8W即可),套件中不含变压器,需自备或另购。

电路参数
输出功率:Po=20瓦+20瓦(这是在声音没有明显失真的情况下实际测试的输出有效功率,不像别人那样标的是峰值功率)
输出阻抗:8欧(建议扬声器采用8欧/30-60瓦)

下面是OCL大功率功放套件焊接教程:

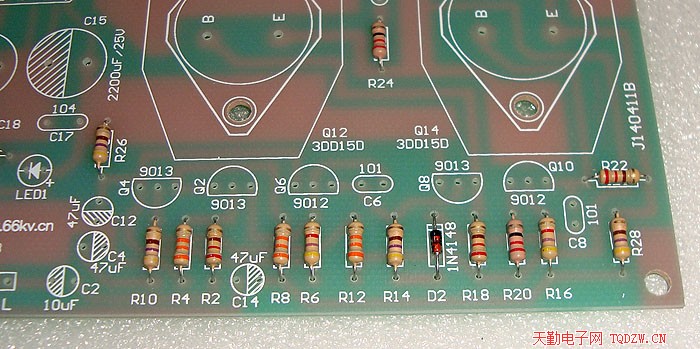

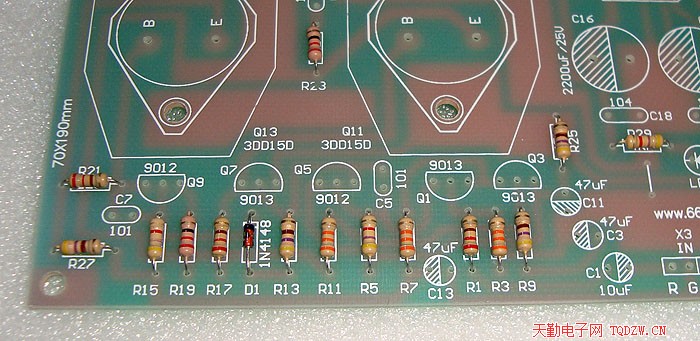

1、焊接所有的电阻和两只二极管1N4148

电路板的另一部分图片

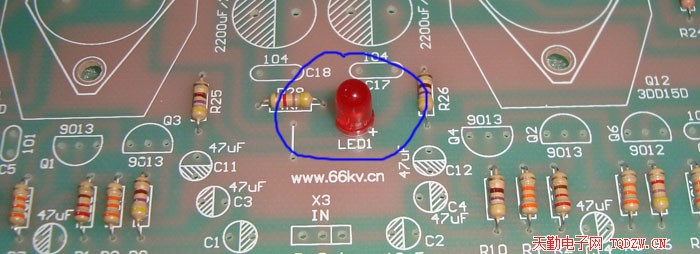

2、焊接LED,LED有正负极,长脚为正极,如果装反了,LED不发光

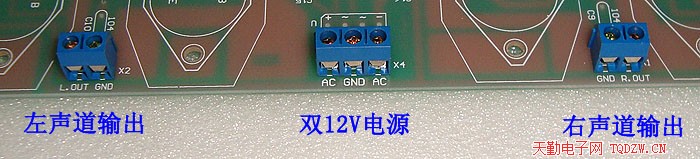

3、焊接三只接线座,接线座要紧贴电路板焊接

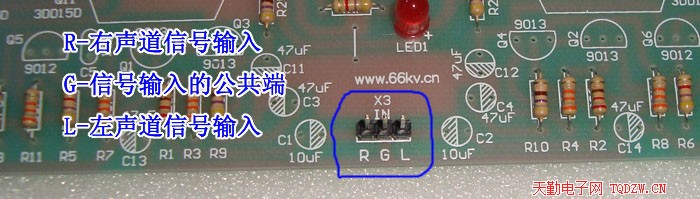

4、焊接信号输入的插针

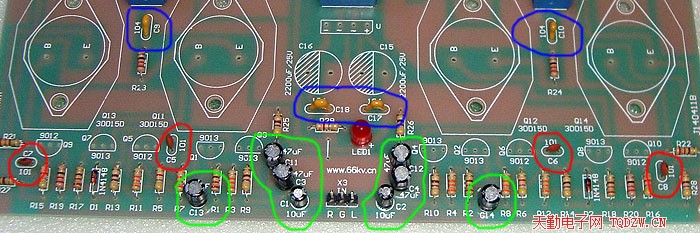

5、焊接101的瓷片电容,104的独石电容(也可以用瓷片电容)和,10uF、47uF电解电容,瓷片电容、独石电容无极性,电解电容有极性,长脚为正极

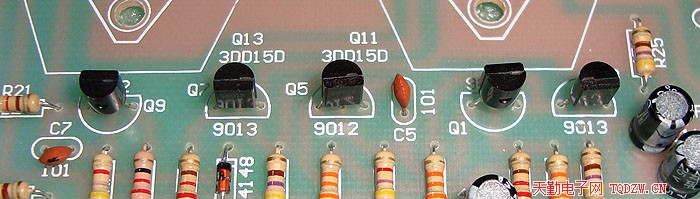

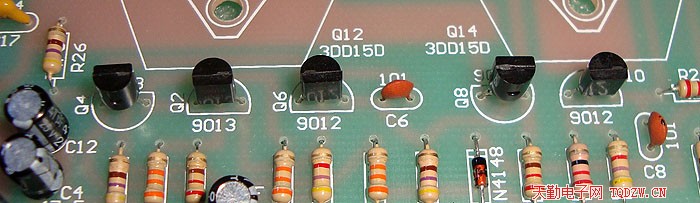

6、焊接三极管9012和9013,焊接时要注意极性不能装反,9012与9013对号入座,不能装错

另一部分的三极管

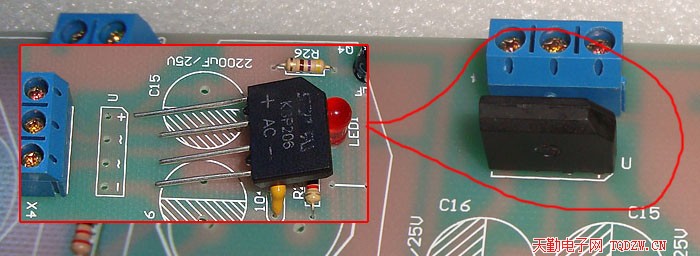

7、焊接整流桥,4只引脚中最长的接在正极那一端

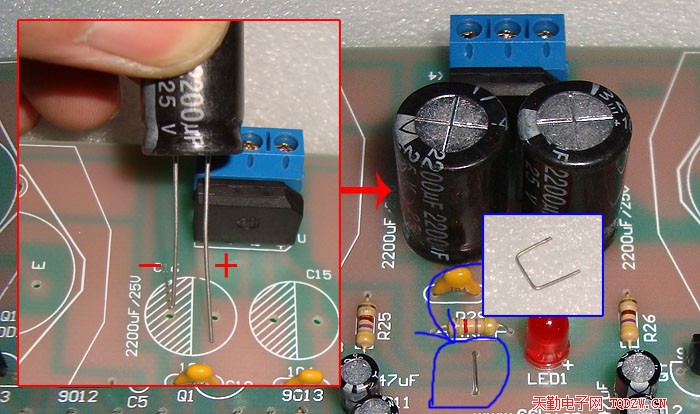

8、焊接2200uF的电解电容,此电容用于电源滤波,安装时一定要注意不能装反,装反了容易发生电容爆炸,另外将剪下的电容引脚折成如图中的形状,作为跨线焊在电路板上

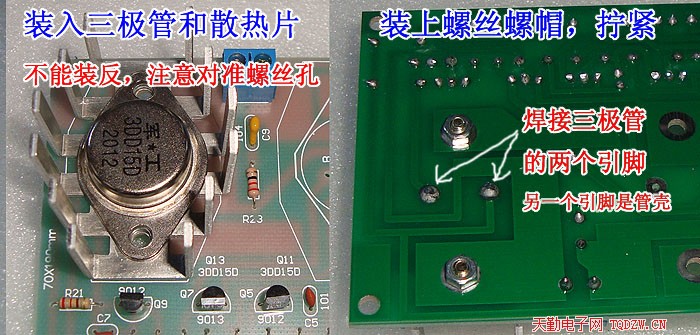

9、焊接金属壳的大功率三极管,先装入三极管和散热片,安装时不能装反了,要对准螺丝孔;然后装上螺丝和螺帽,拧紧;最后焊接三极管的两个引脚(另一个引脚是管壳,不用焊接)

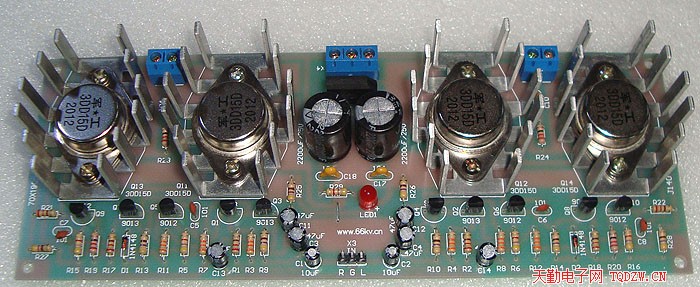

10、全部元件都焊接完毕

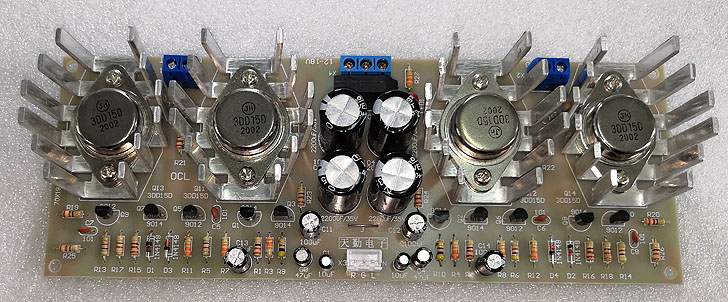

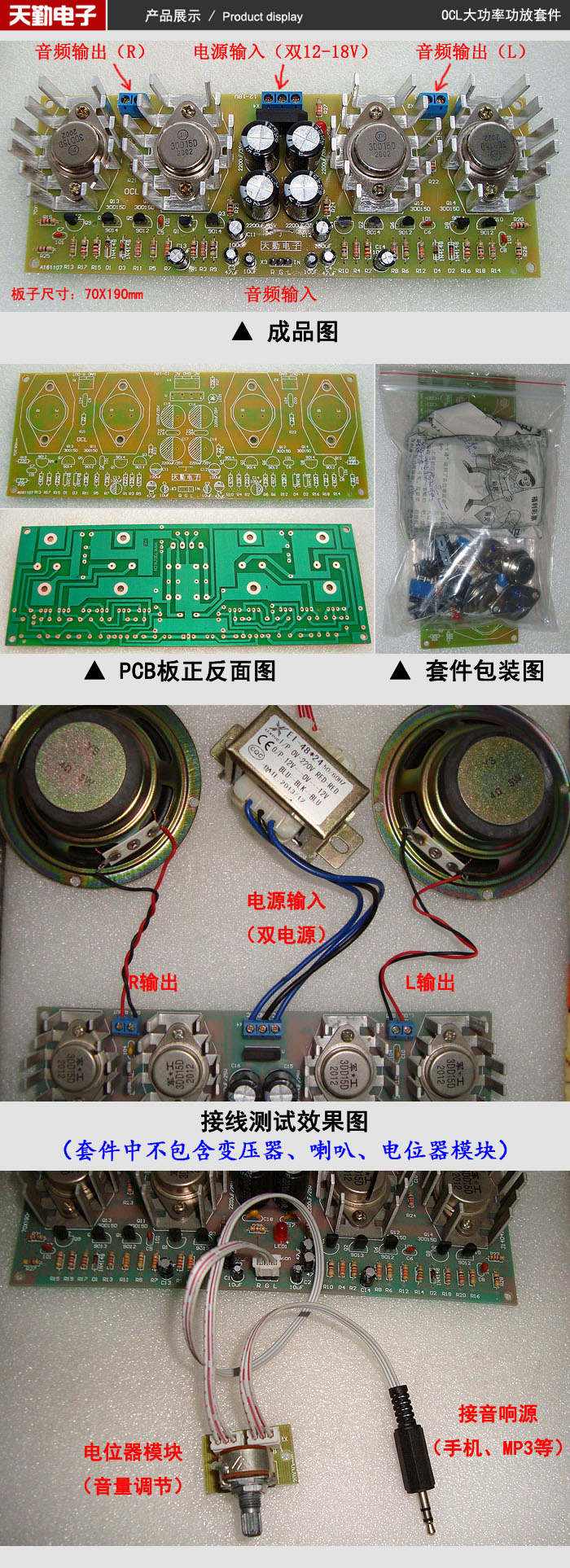

11、以上为老款OCL大功率功放套件的焊接教程,新款的加大了整流桥的功率,增加了滤波电容的数量和耐压,其他方面也略有改动,新款的功率更大,效果更好,下图为新款OCL大功率功放套件的成品图

12、再来一张焊接面的照片

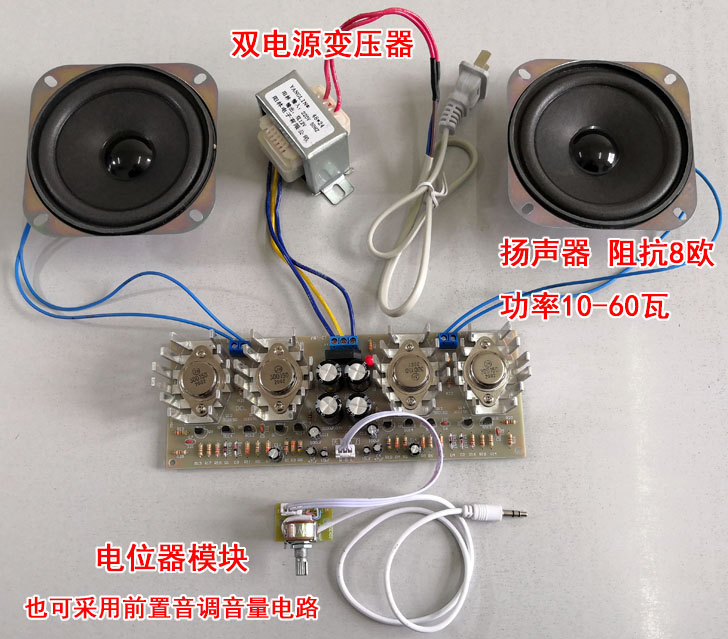

13、接上变压器、喇叭、电位器模块,测试(套件中不包含这些,需要另购或者自备),音响源与功放之间接的电位器模块,用来调节音量大小,如需了解电位器模块的焊接教程请在本网站查找
