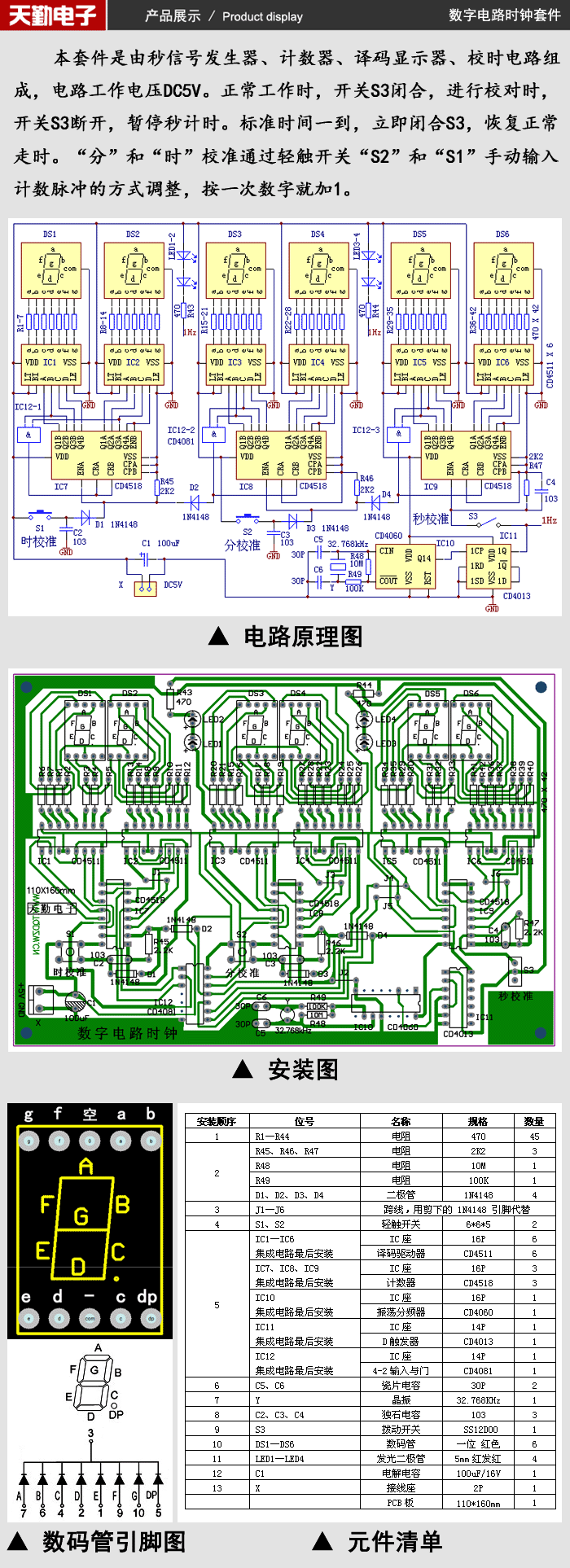

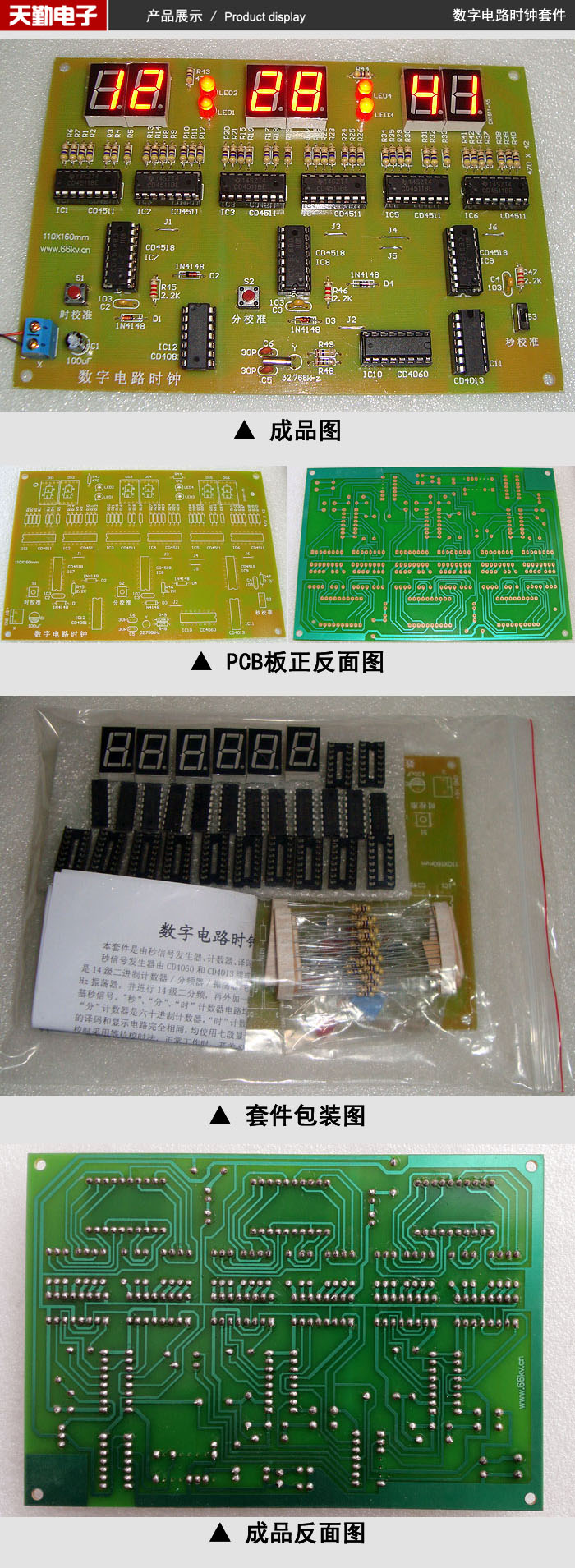

电路工作原理：秒信号发生器由CD4060和CD4013组成，产生频率为1 Hz的时间基准信号。CD4060是14级二进制计数器／分频器／振荡器。它与外接电阻、电容、石英晶体共同组成32768 Hz振荡器，并进行14级二分频，再外加一级D触发器(CD4013)二分频，输出1Hz的时基秒信号。"秒”、“分”、“时”计数器电路均采用双BCD同步加法计数器CD4518，“秒”、“分”计数器是六十进制计数器，“时”计数器是二十四进制计数器。“时”、“分”、“秒’’的译码和显示电路完全相同，均使用七段显示译码器CD4511直接驱动LED数码管。“秒”校时采用等待校时法，正常工作时，开关S3闭合，进行校对时，开关S3断开，暂停秒计时。标准时间一到，立即闭合S3，恢复正常走时。“分”和“时”校准通过轻触开关“S2”和“S1”手动输入计数脉冲的方式调整，按一次数字就加1。电路工作电压DC5V。

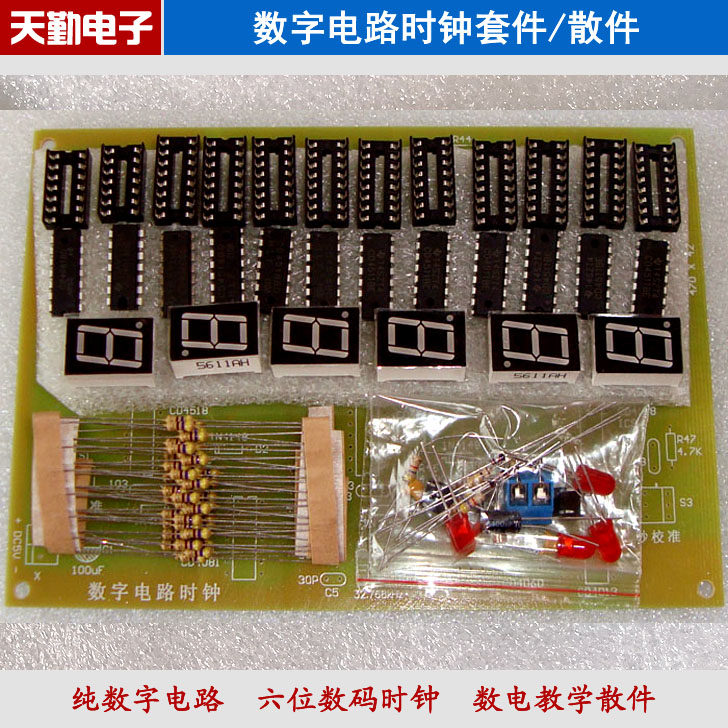

下面是数字电路时钟套件焊接教程：

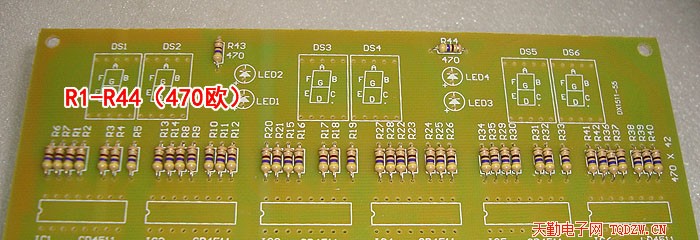

1、焊接44只470欧的电阻

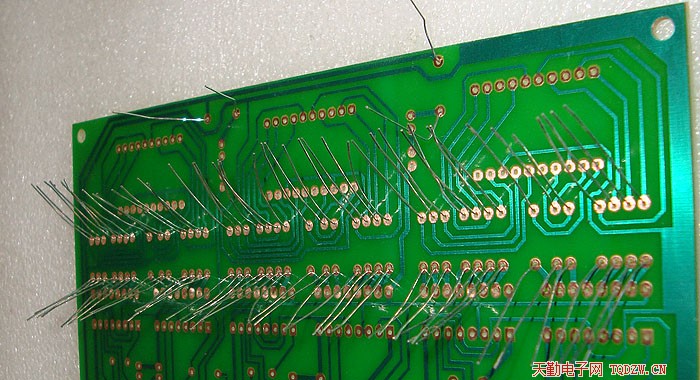

将电阻固定好再焊接，其他的元件也可以像图上这样将引脚向外掰开，使元件固定在电路板上，不滑落，容易焊接

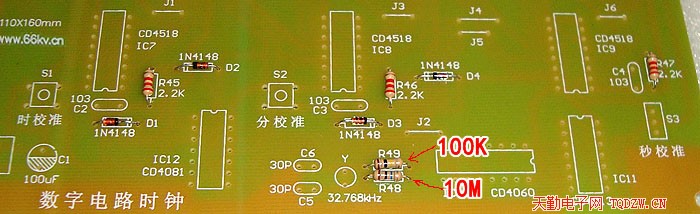

2、焊接剩下的电阻和二极管1N4148，二极管要注意极性

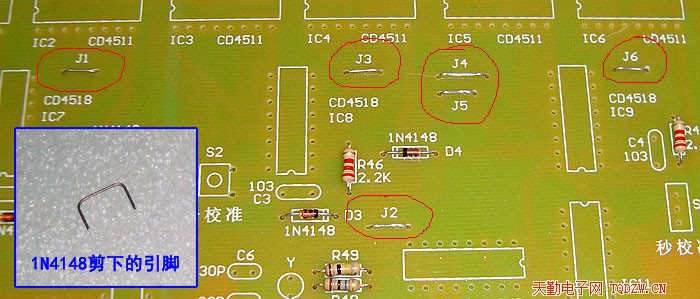

3、焊好二极管1N4148后，剪下其引脚弯成如图形状，当做跨线

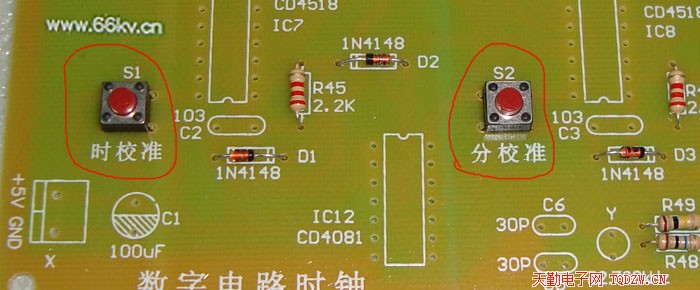

4、焊接S1、S2两只按键开关

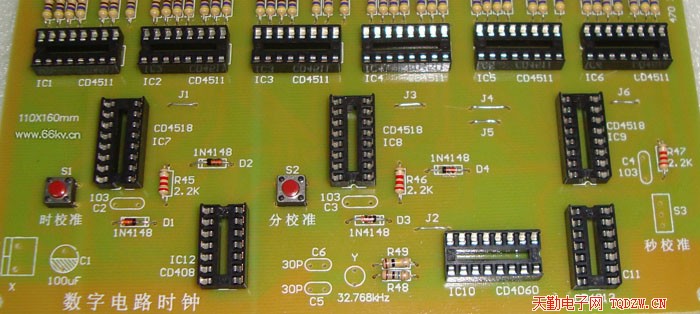

5、焊接12只集成电路插座，焊接时要注意其缺口方向，焊完后先不忙安装集成电路，等其他元件都焊好后再安装

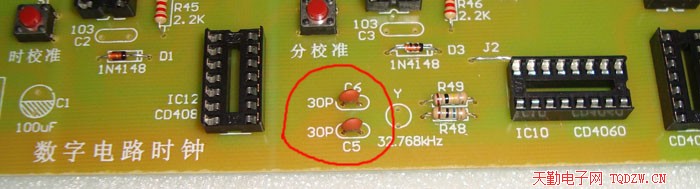

6、焊接两只30P的瓷片电容

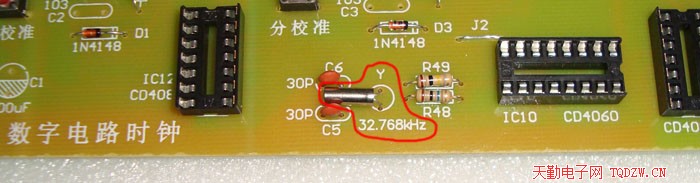

7、焊接32.768kHz的晶振

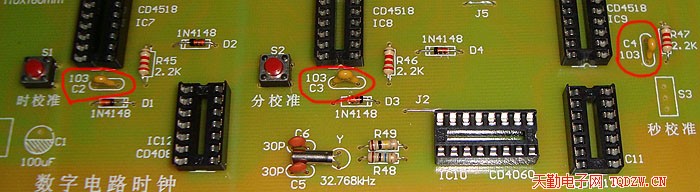

8、焊接C2、C3、C4，3只103 的独石电容

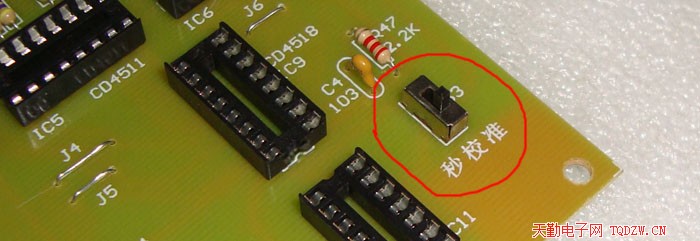

9、焊接拨动开关

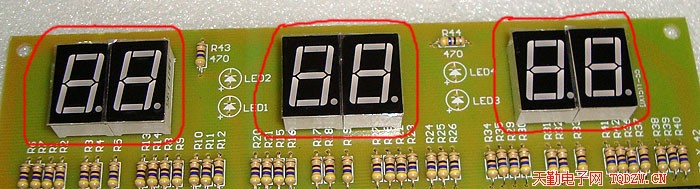

10、焊接6只一位数码管，注意方向不能装反

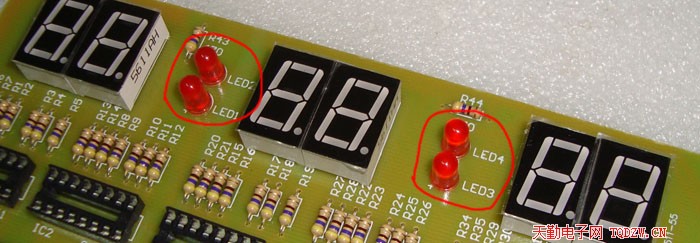

11、焊接4只发光二极管，长脚为正极，不能装反，

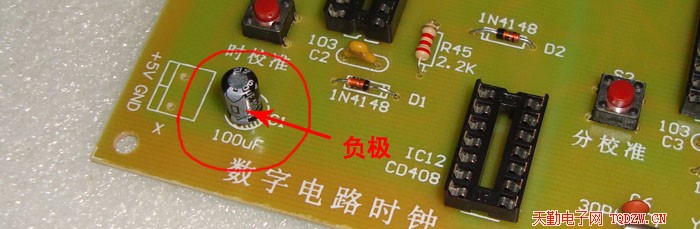

12、焊接电解电容

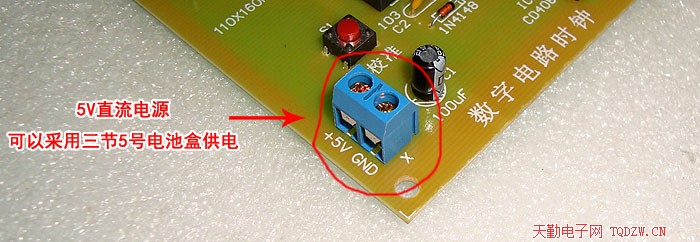

13、焊接接线座，要紧贴电路板焊接

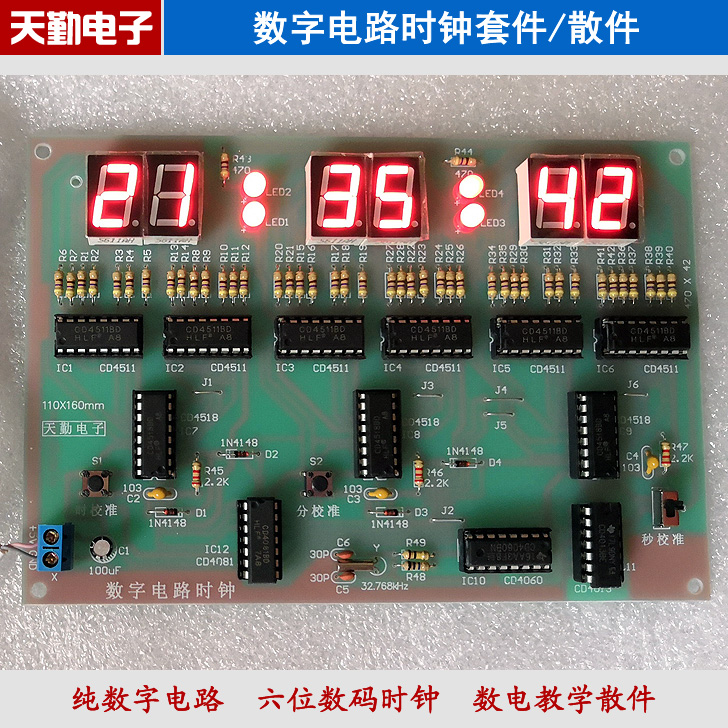

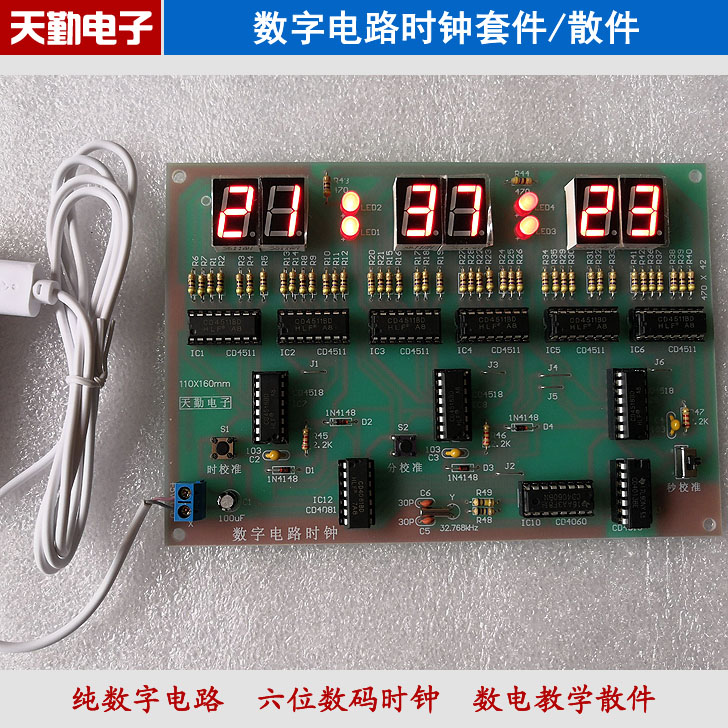

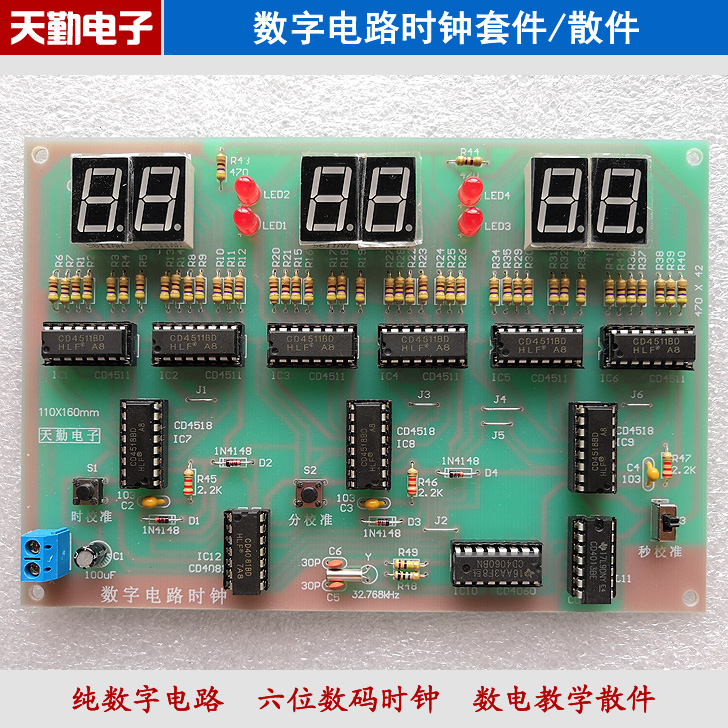

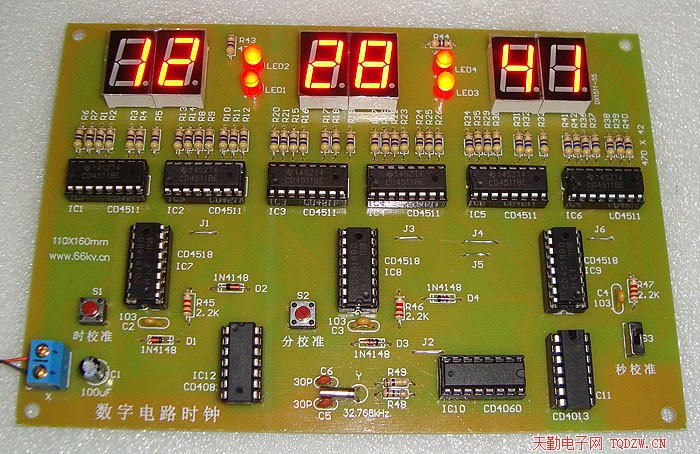

14、最后对应型号装上集成电路，一定要注意不能装反，否则烧坏集成电路，检查无误后，通电测试

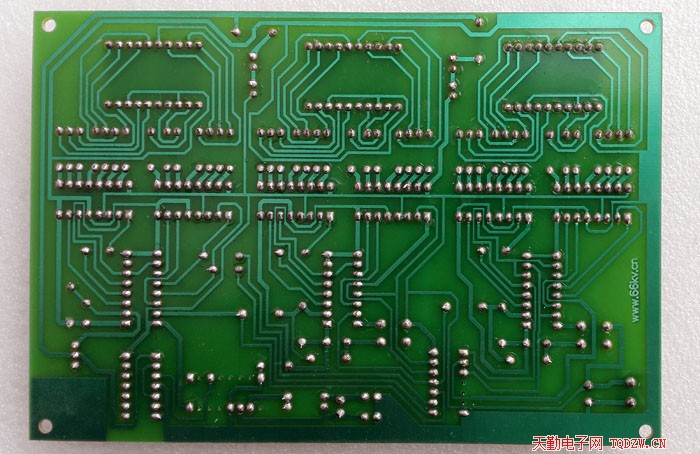

15、来一张反面的焊点照片，此电路板虽然复杂，但线路设计的较粗，焊盘大，易焊接
