鱼眼车灯套件焊接教程
图解教程    阅读:1091

鱼眼车灯套件亮度高、聚光好,适用于电动车、摩托车的照明,工作电压:DC12-80V通用。

本套件已停止销售,只展示焊接教程,不再提供制作套件。

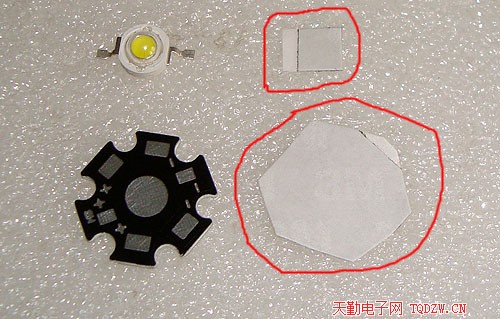

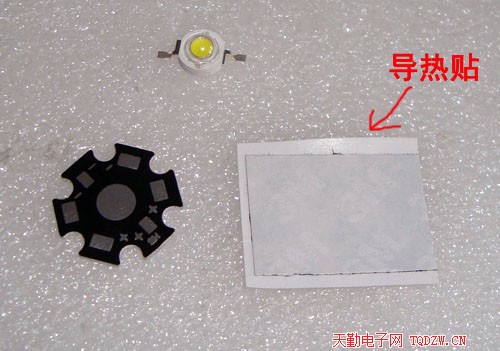

1、找到导热贴、铝基板和LED

2、将导热贴剪成如下形状备用

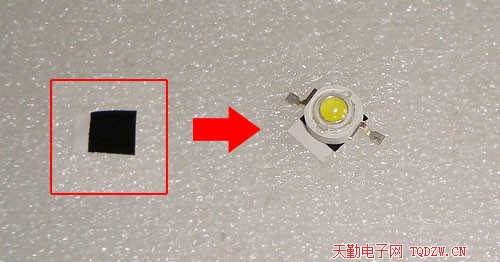

3、揭开小块的导热贴一面的保护层,贴在LED 的底面

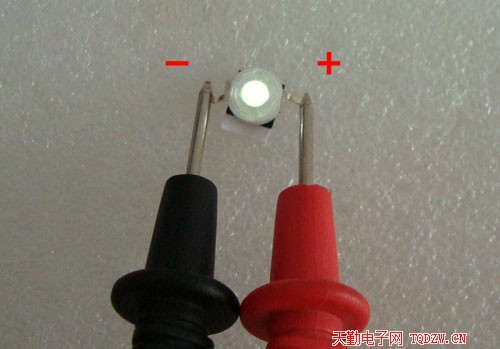

4、用万用表测试LED的正负极,打开数字万用表的最小的电阻档,测试LED,LED会发光,这时红表笔为正极

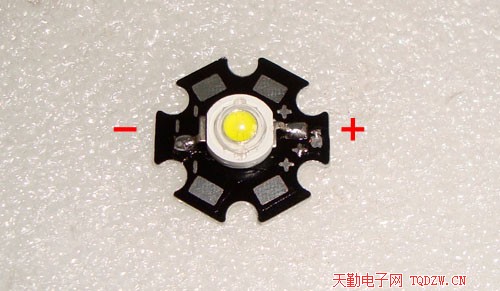

5、将LED紧贴铝基板,焊好LED 的引脚,正负极不能错

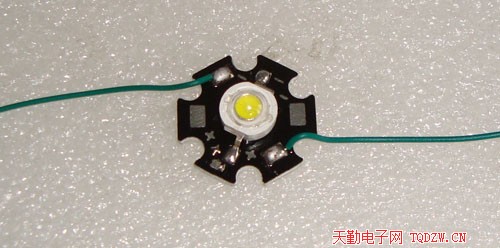

6、焊接LED 的电源线(细线)

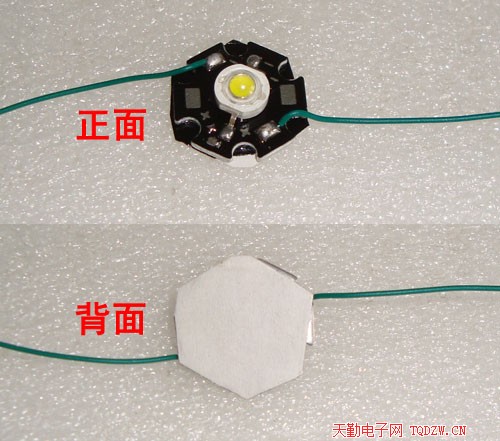

7、在铝基板上贴上导热贴

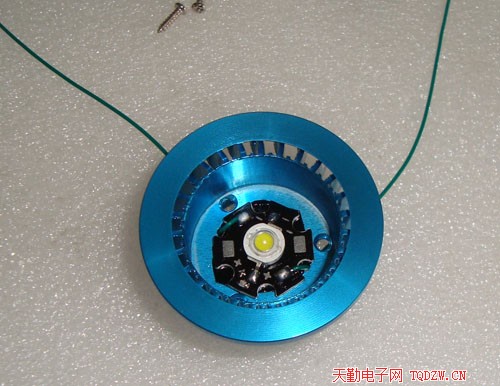

8、将焊好LED的铝基板贴在散热片(灯壳)上,导热贴粘度很强,一旦贴上很难揭开,要一次粘贴到位

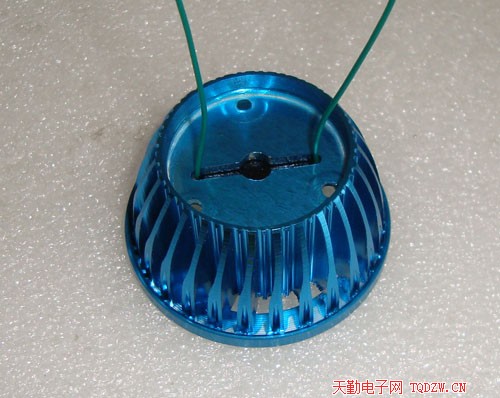

9、引线穿过灯壳

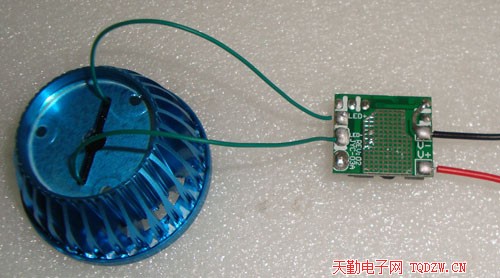

10、焊接电源模块和导线

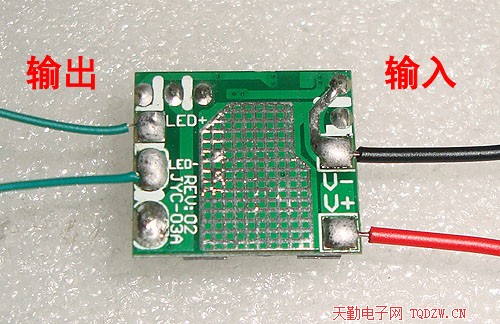

电源模块特写

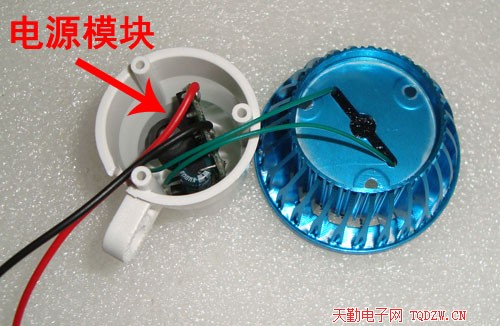

11、将电源模块放入塑料外壳内

12、上紧外壳螺丝

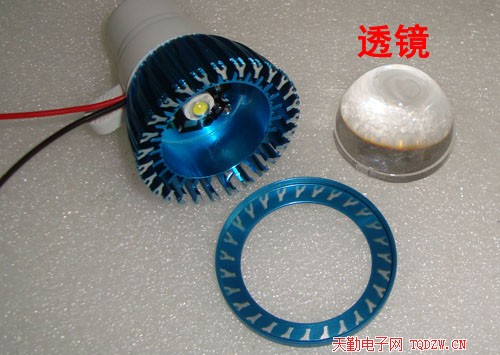

13、装透镜

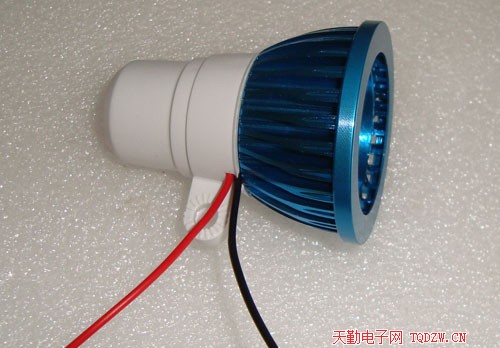

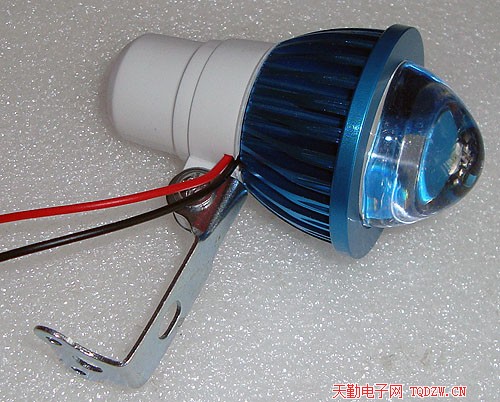

14,最后装上金属支架,这样鱼眼车灯套件就焊接完成了

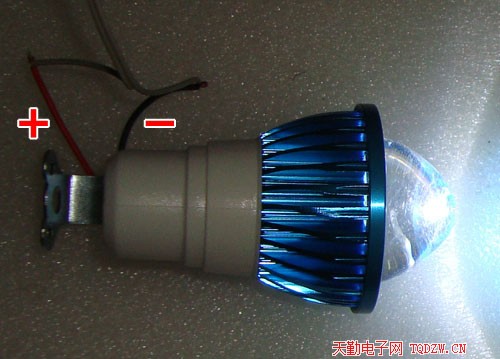

15、接入48V的直流电压,测试,要注意正负极哦
