图解教程    阅读:2482

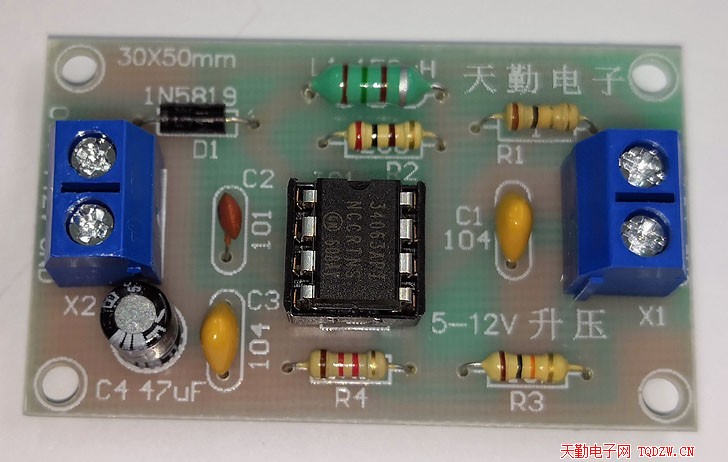

本电路是由MC34063组成的升压电路套件,输入5V直流电压,输出12V直流电压,输出电流60mA。

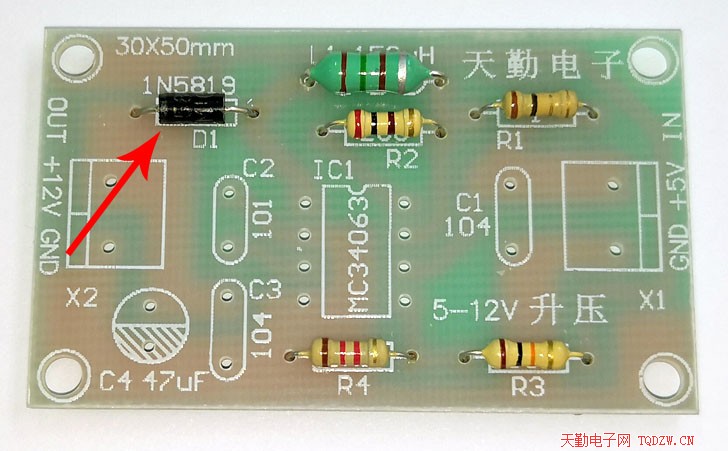

1、焊接电阻R1、R2、R3、R4,电感L1和二极管D1,二极管的银色环部分朝着图中箭头的方向。

2、焊接集成电路插座,凹口的方向不能错。

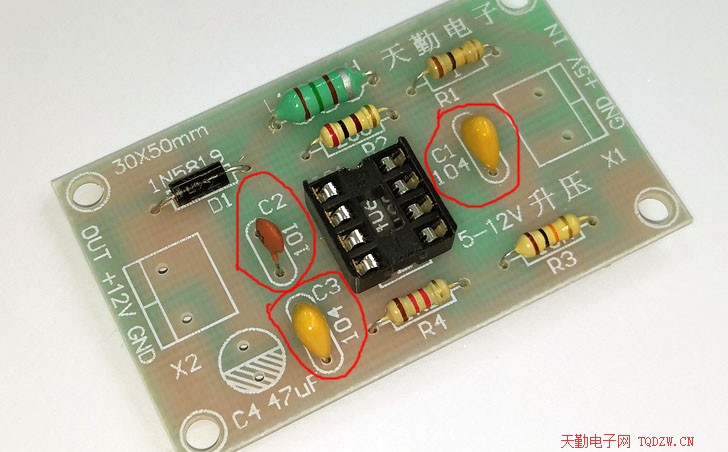

3、焊接独石电容C1、C3,瓷片电容C2,不用区分正负极。

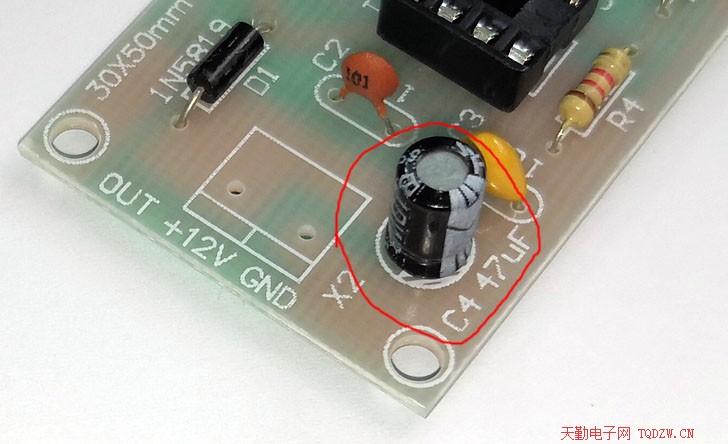

4、焊接电解电容C4,电路板上电容符号的阴影部分是负极,焊接时不能装错。

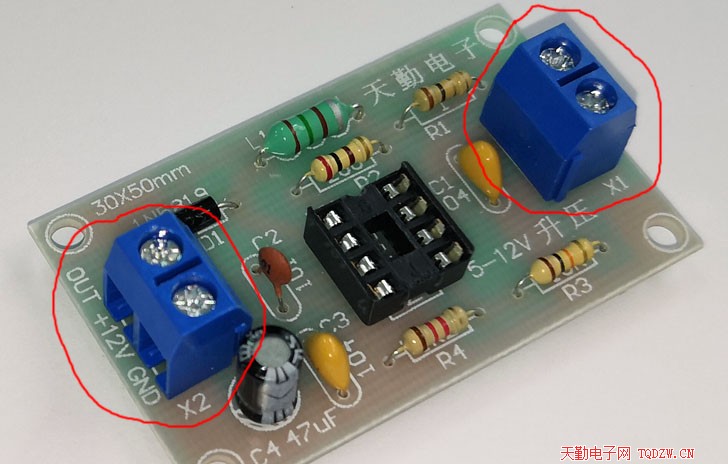

5、焊接两只接线座,接线的方向朝着电路板的外侧,接线时拧松接线座上面的螺丝即可。

6、最后插上集成电路34063,要注意集成电路的凹口方向。

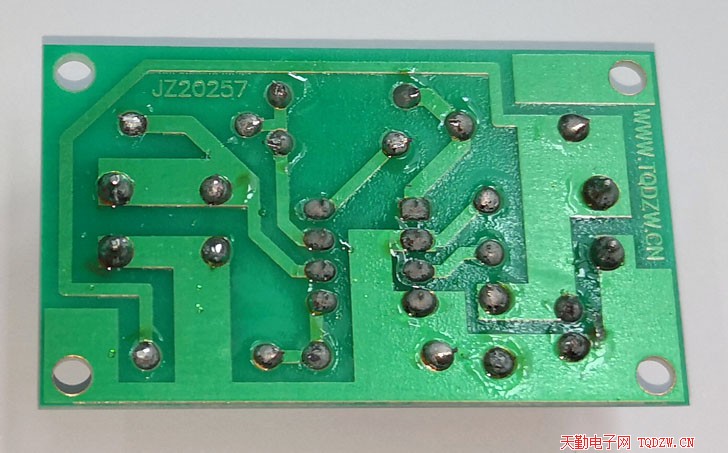

7、最后来一张焊接面的照片,焊点要求圆滑饱满有光泽、无虚焊、无黏连。
