自学习红外遥控开关套件焊接教程
图解教程    阅读:4018

本电路具有自动学习功能,将家庭常用遥控器的空闲按键遥控码写入控制芯片中,以后就可以用此按键控制继电器的吸合与断开,供电电压5V。

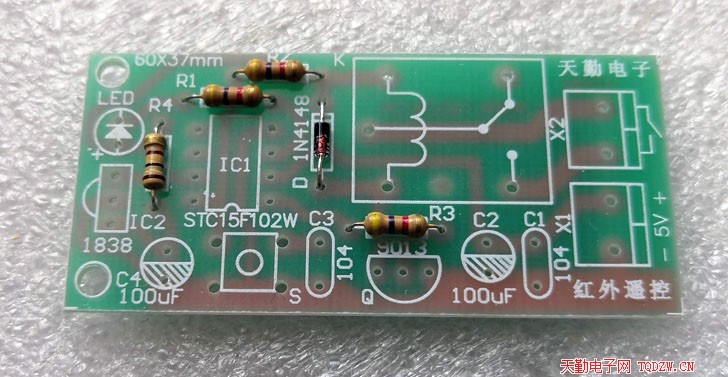

1、焊接电阻和二极管,二极管要注意极性

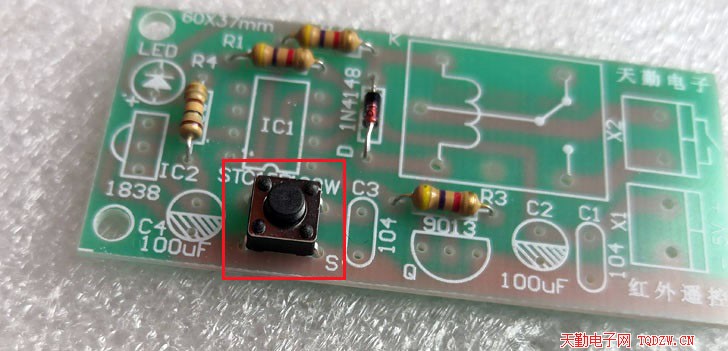

2、焊接按键开关S

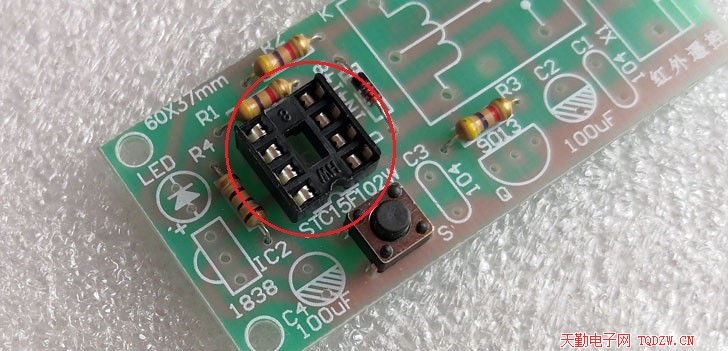

3、焊接芯片插座,要注意缺口的方向,芯片暂时不用安装,以免焊接时有静电或者电烙铁漏电而损坏芯片

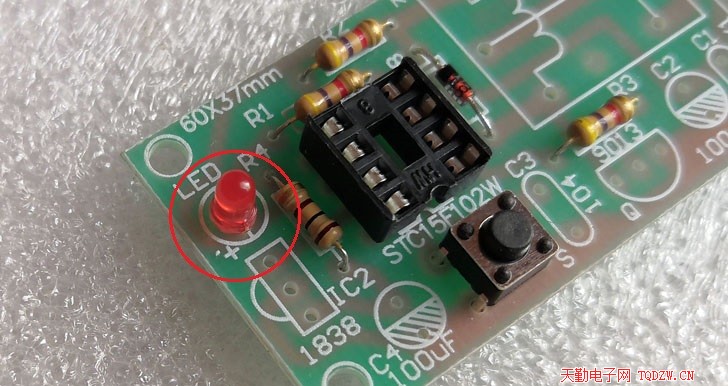

4、焊接发光二级管,极性不能装错,长脚为正极

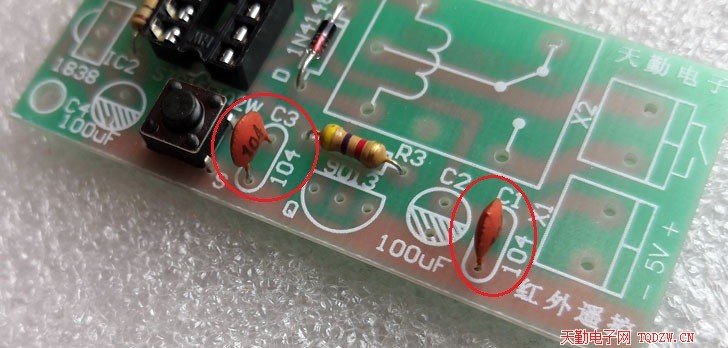

5、焊接两只瓷片电容C1和C3,瓷片电容无极性

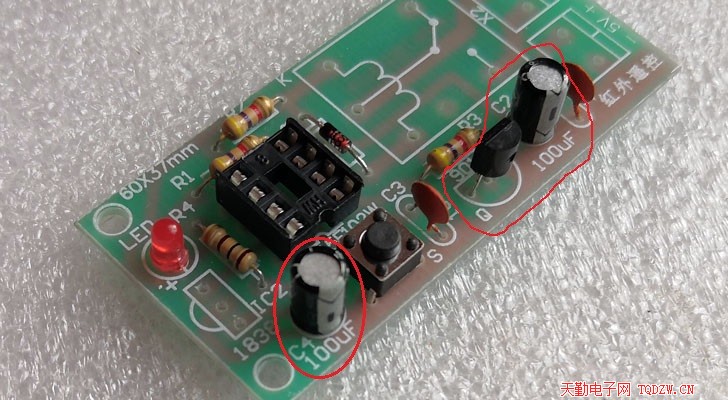

6、焊接电解电容C2、C4,三极管Q,极性都不能装反

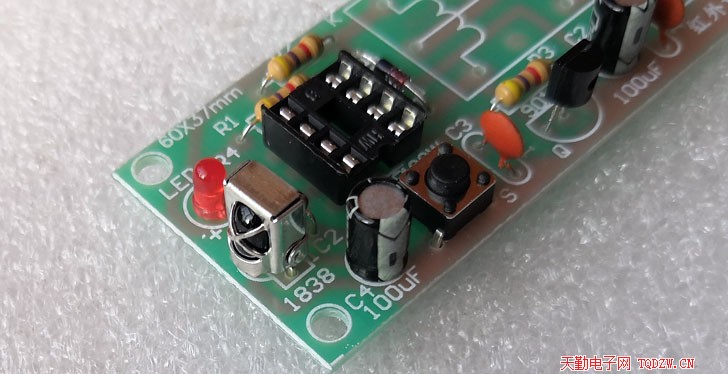

7、焊接红外接收头IC2(1838)

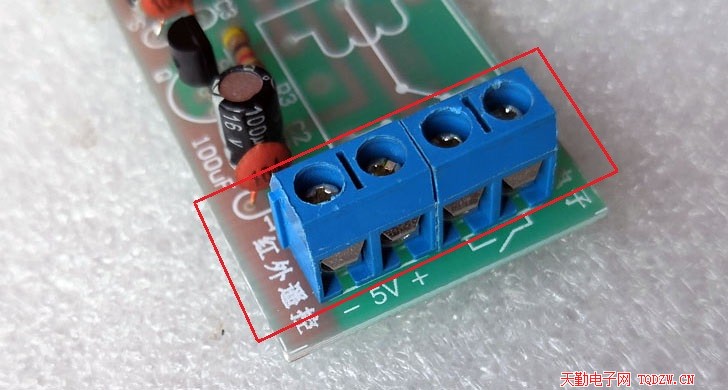

8、焊接接线座,焊接前要先扣在一块

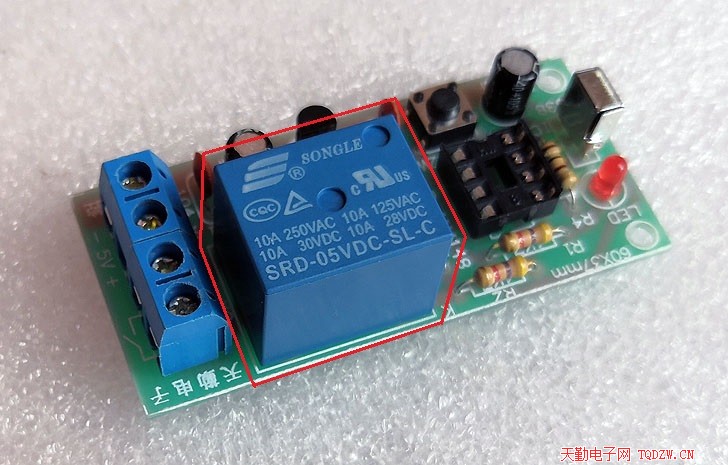

9、焊接继电器

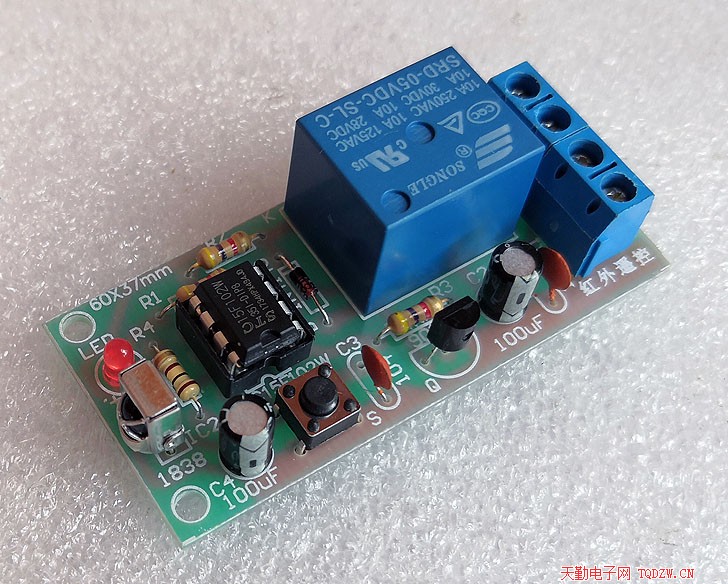

10、最后装上单片机STC15F102W,缺口方向不能错

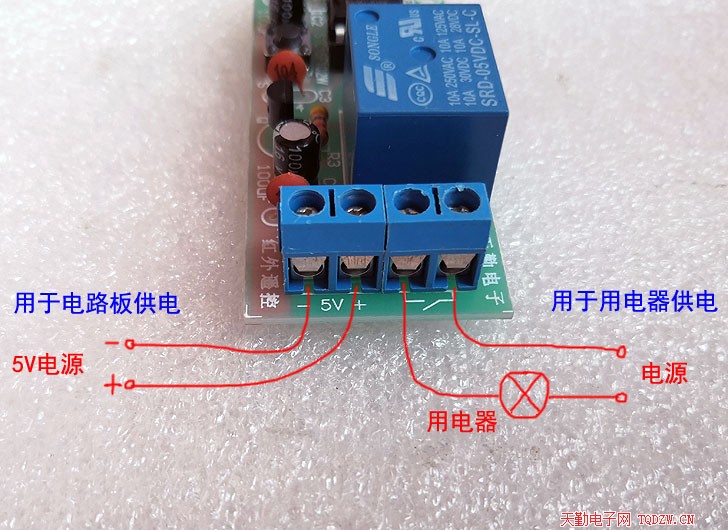

11、接线示意图,电路板供电电压为直流5V,负载侧的电源电压与用电器电压一致,本电路板就相当于一个开关,可以控制220V以下的用电器
