三组9只LED旋转灯套件焊接教程
图解教程    阅读:1141

三组9只LED旋转灯是利用电阻、电容、三极管,组成多谐振荡,控制圆形排列的9只LED循环闪烁,形似旋转,电路简单易懂,适合初学者练习使用,

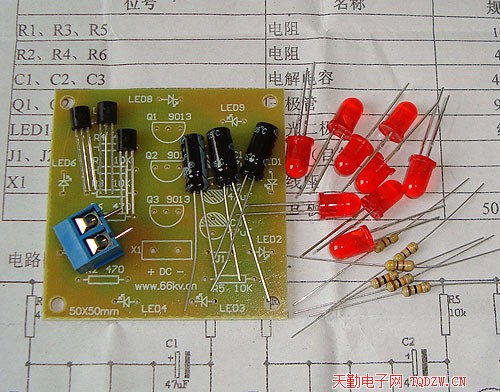

1、根据元件清单检查元件数量

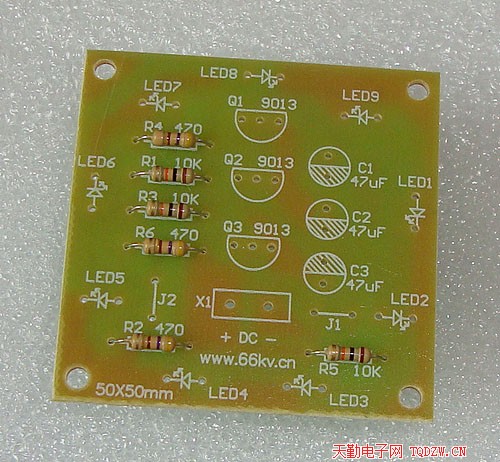

2、首先焊接电阻,电阻要紧贴电路板

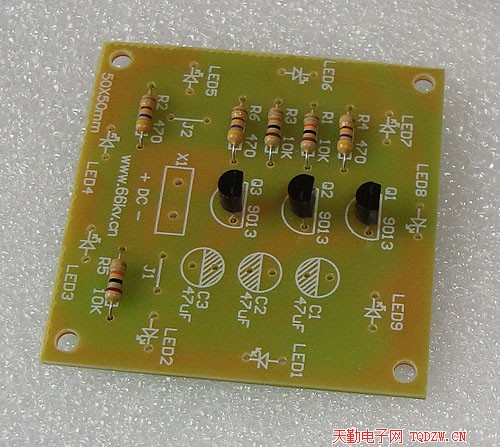

3、焊接三极管

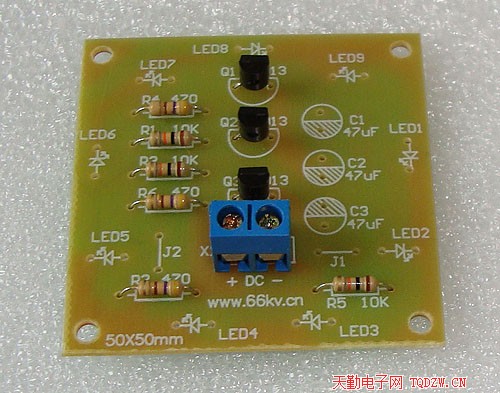

4、焊接接线座

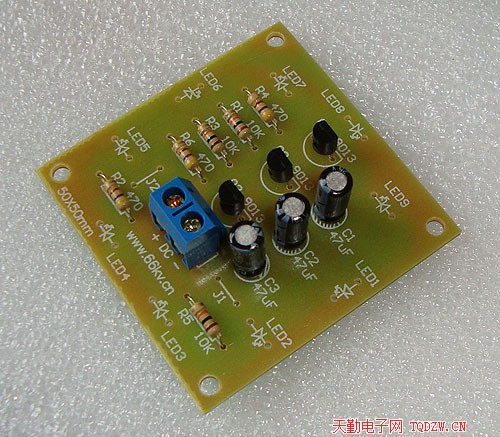

5、焊接电解电容,注意电解电容的极性,阴影部分为负极

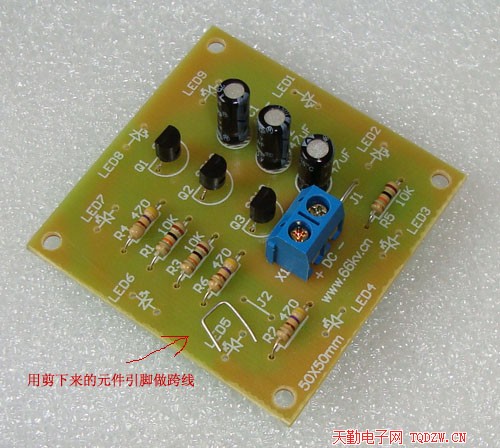

6、焊接跨线,套件中不提供跨线,用剪下的元件引脚做跨线

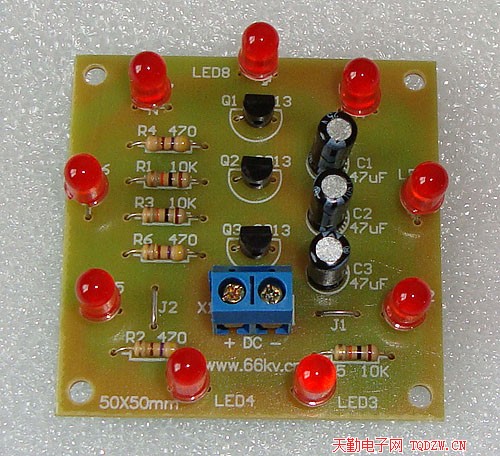

7、最后焊接LED,LED也要注意极性,一般长的引脚为正极,如果直观不能确定极性可以使用万用表测量。到这里这个三组9只LED旋转灯套件就焊接好了
