2822单声道功放套件焊接教程
图解教程    阅读:3156

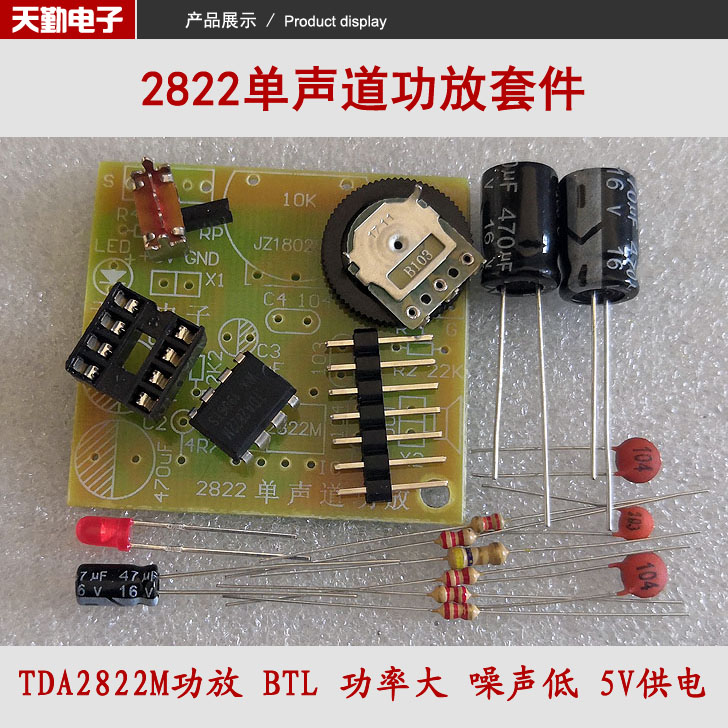

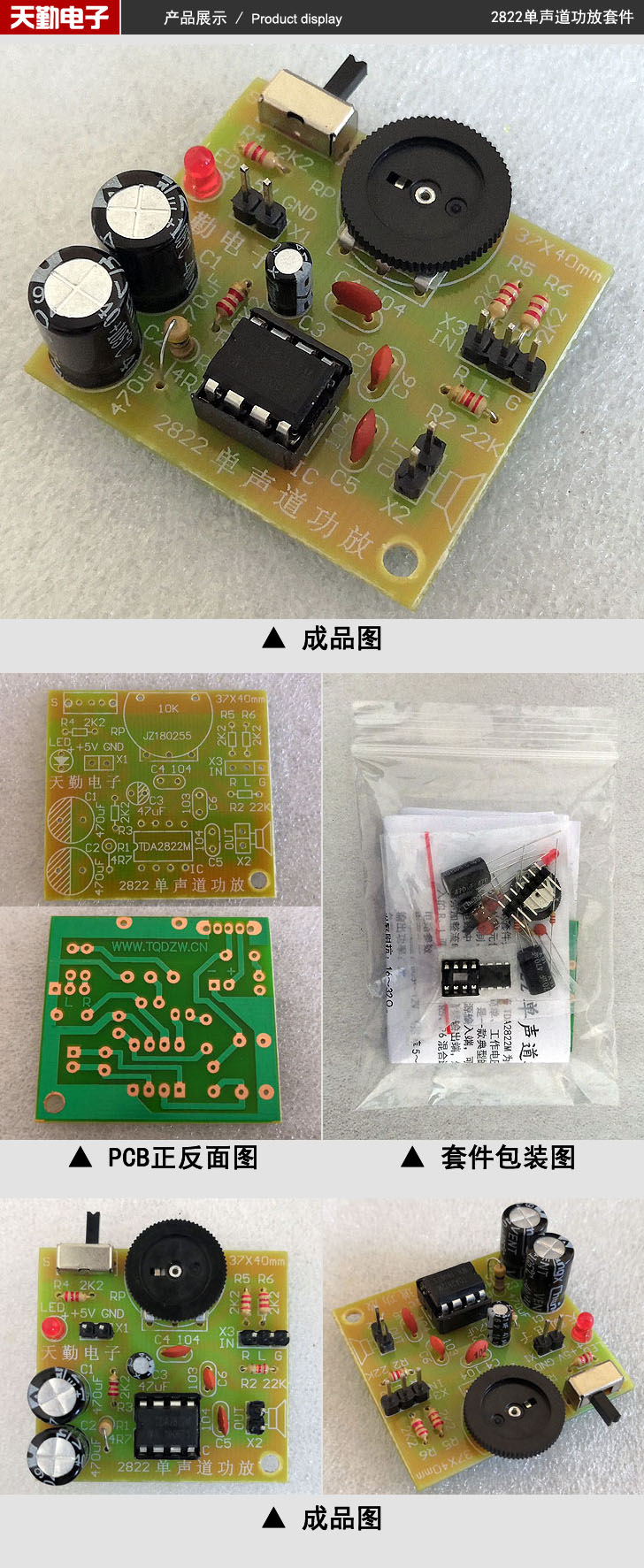

本套件由TDA2822M组成,电路接成单声道的桥式放大(BTL)方式,外围元件少,功率大,噪声低,供电电压3-12V,

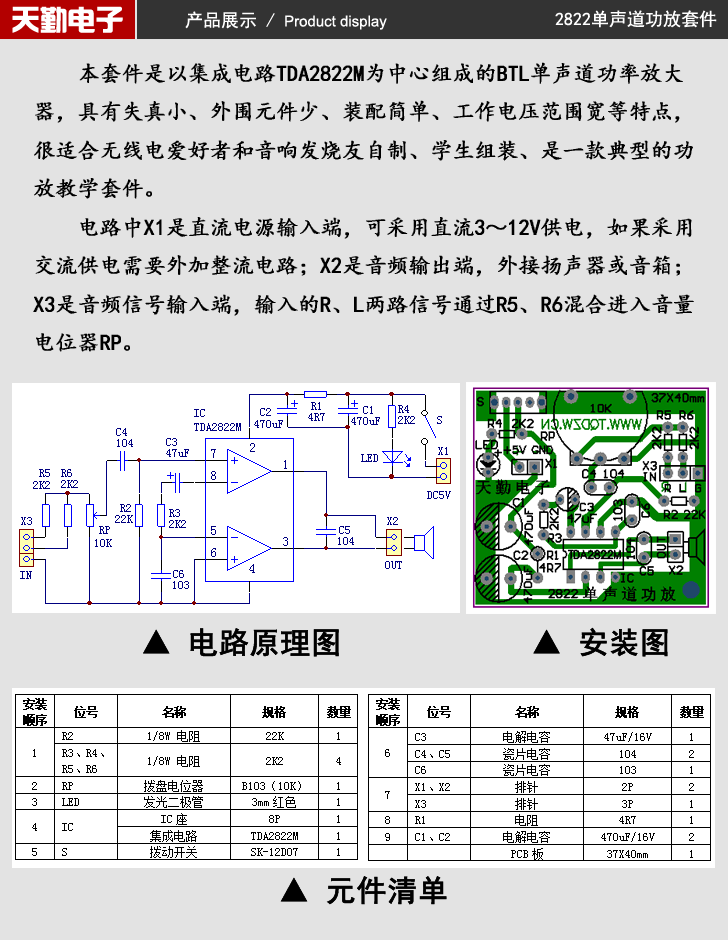

本套件是以集成电路TDA2822M为中心组成的BTL单声道功率放大器,具有失真小、外围元件少、装配简单、工作电压范围宽等特点,很适合无线电爱好者和音响发烧友自制、学生组装、是一款典型的功放教学套件。

电路中X1是直流电源输入端,可采用直流3~12V供电,如果采用交流供电需要外加整流电路;X2是音频输出端,外接扬声器或音箱;X3是音频信号输入端,输入的R、L两路信号通过R5、R6混合进入音量电位器RP。

电路参数
电源电压:DC3~12V (推荐5~9V)
输出功率:2W
负载阻抗:16~32Ω。

下面是2822单声道功放套件焊接教程:

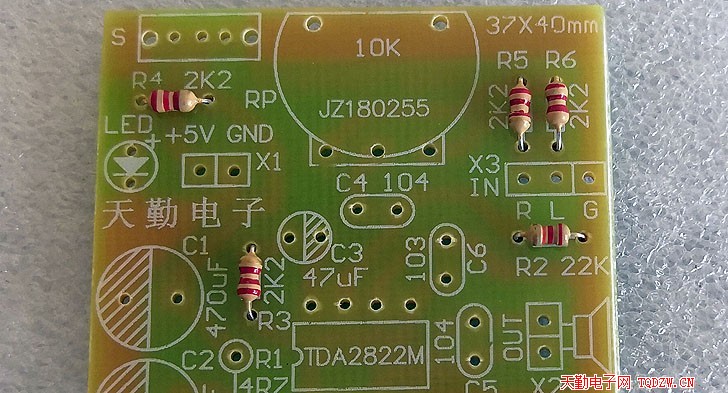

1、首先焊接电阻元件,R2是22K欧,其他电阻都是2.2K欧

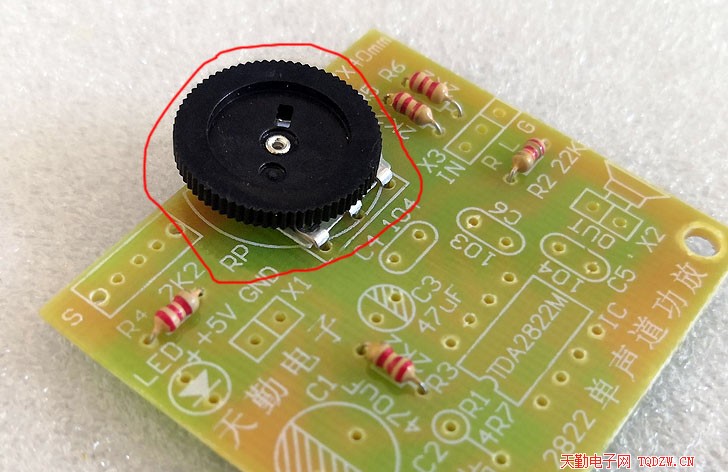

2、焊接音量电位器,紧贴电路板焊接

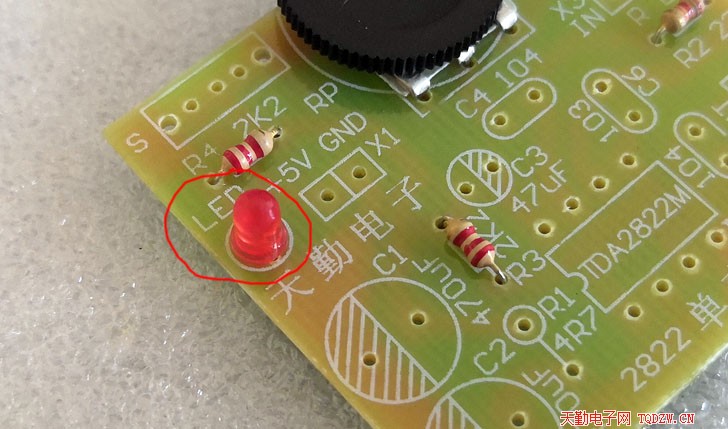

3、焊接LED,注意正负极不能接错,LED的长脚是正极

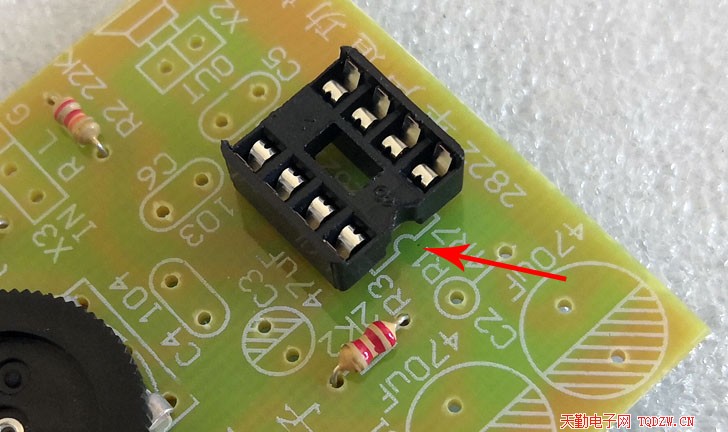

4、焊接集成电路插座注意缺口的方向

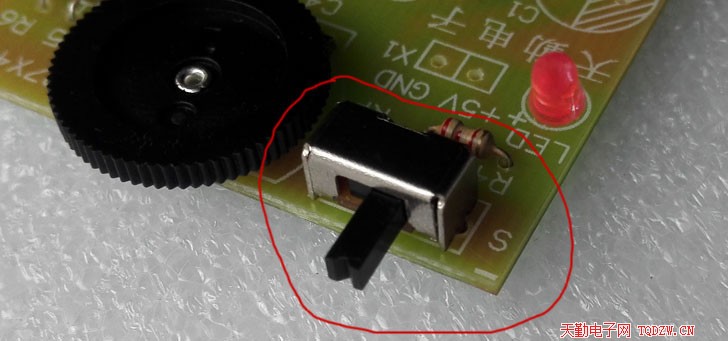

5、焊接电源开关,也要紧贴电路板焊接

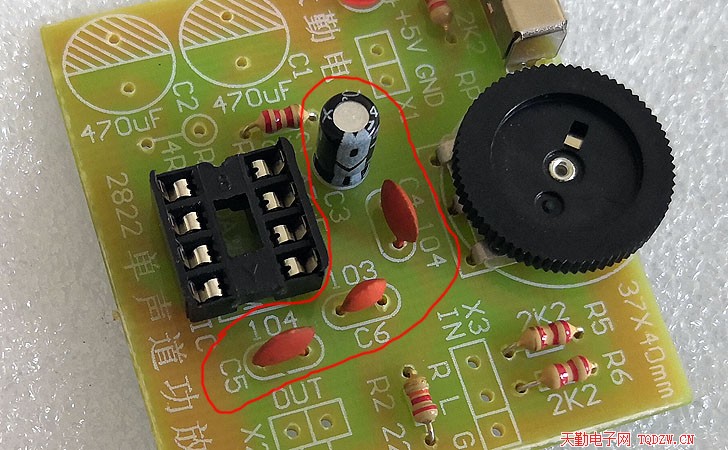

6、焊接电解电容和瓷片电容,电解电容有极性,焊接时要注意不能装反

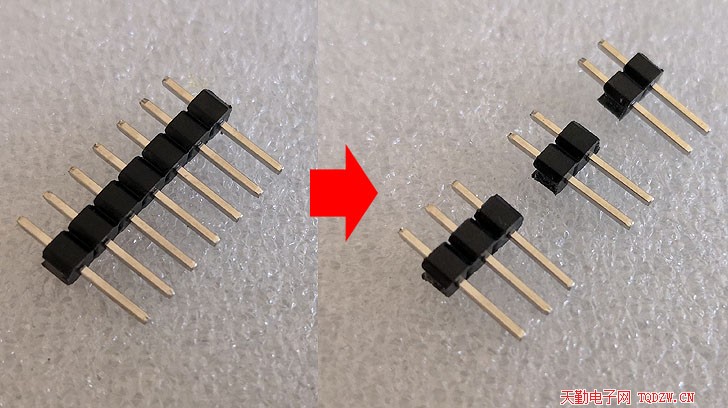

7、处理排针,将7P排针用手掰开为2P、2P、3P备用,如果套件中是2P、2P、3P的,不用再处理

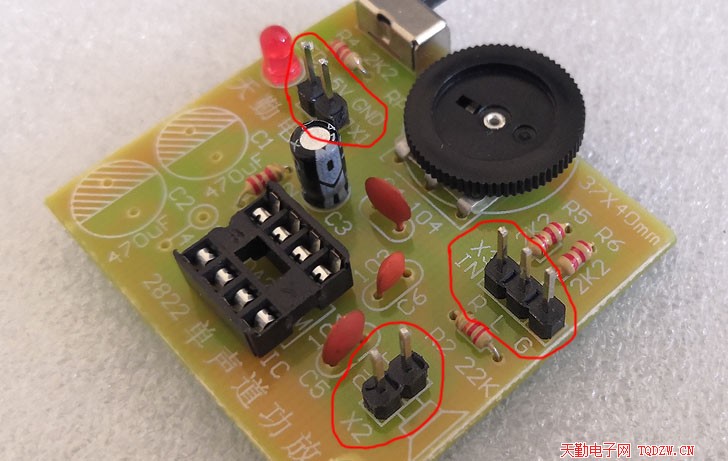

8、焊接排针

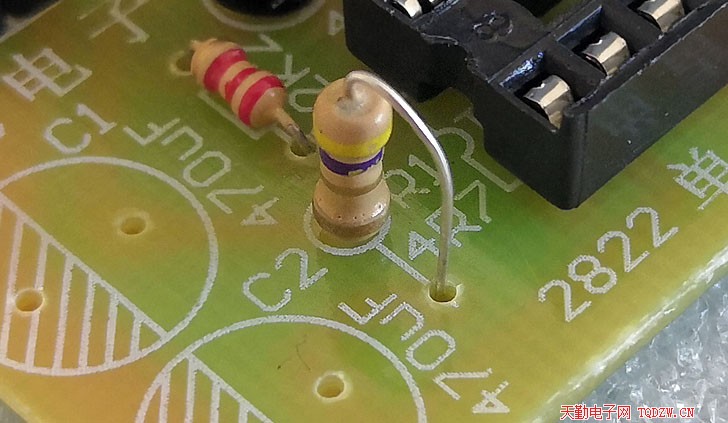

9、焊接电阻R1,由于空间较小,R1采用立式安装

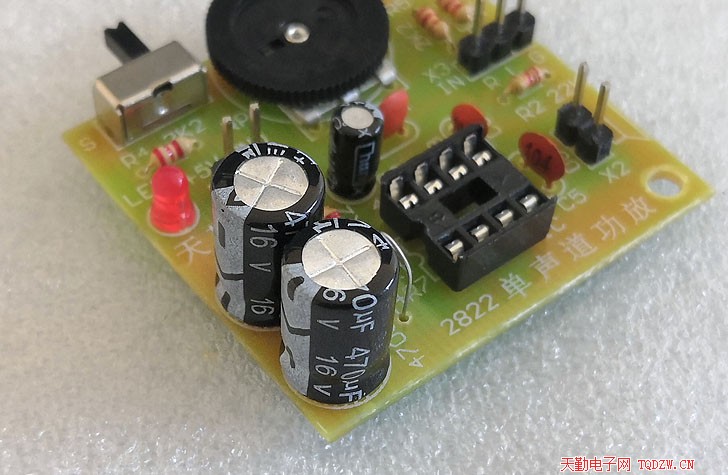

10、焊接两只电源滤波电容,此电容有极性,长脚为正极

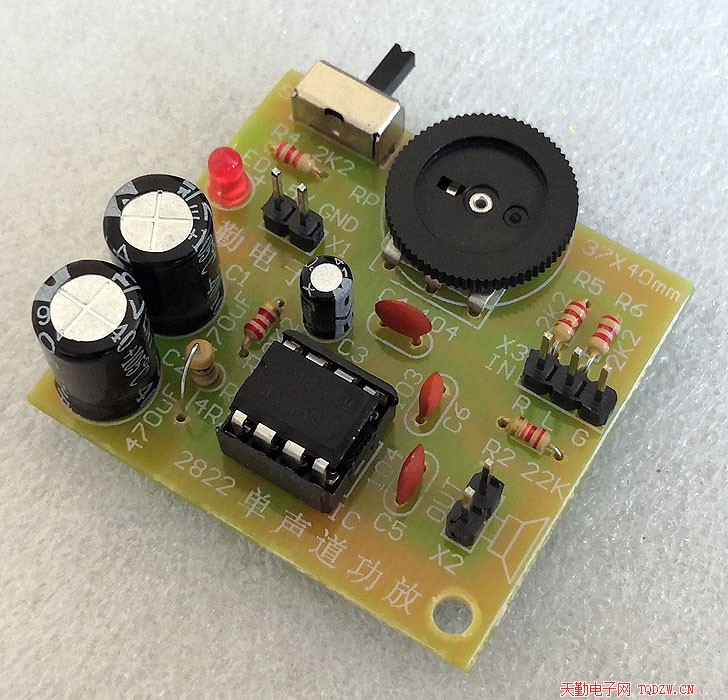

11、装上功放集成电路TAD2822M

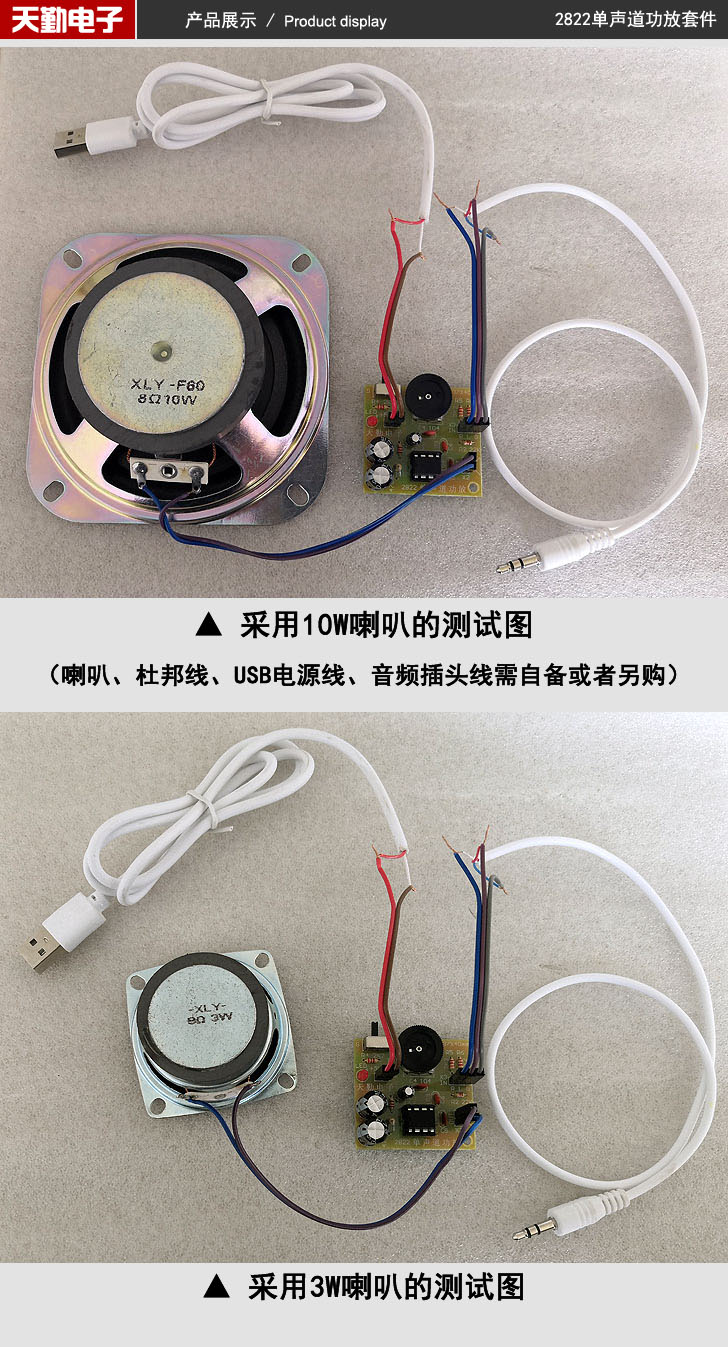

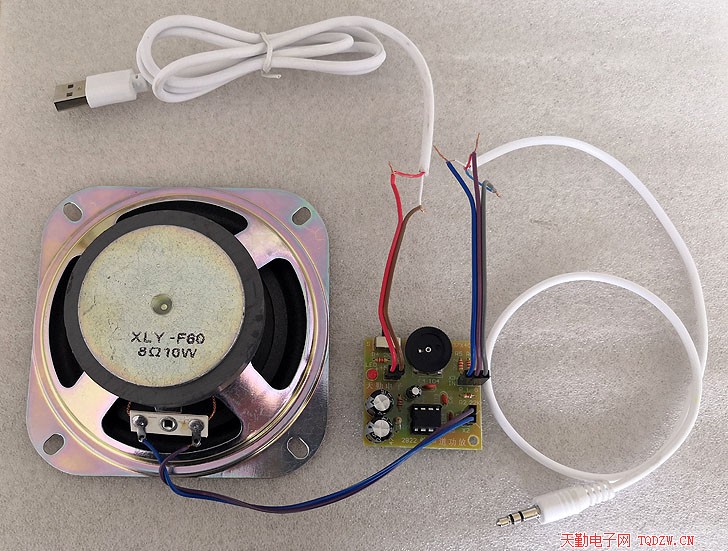

12、自备喇叭、杜邦线、USB电源线、音频插头线,通电测试
