正弦波信号发生器套件焊接教程
图解教程    阅读:1401

正弦波信号发生器套件是由分立元件组成,输出信号幅度为0-2Vpp,振荡频率在1KHz左右,适用于电子实训。

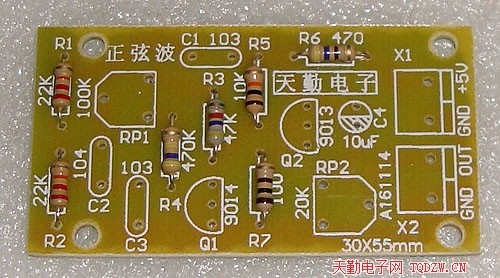

1、首先焊接电阻,要紧贴电路板焊接

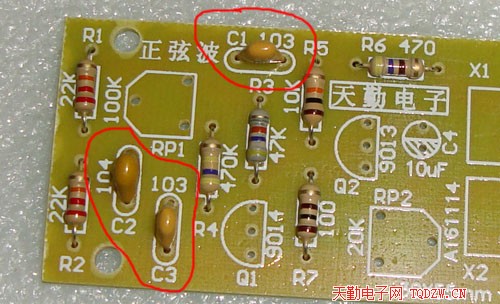

2、焊接独石电容C1、C2、C3,独石电容没有极性

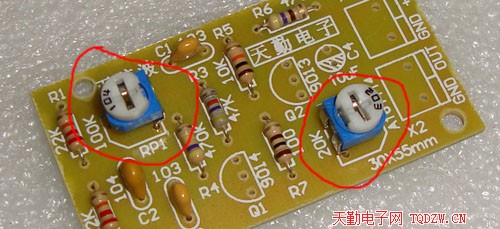

3、焊接两只可调电阻,203(20K),104(100K)

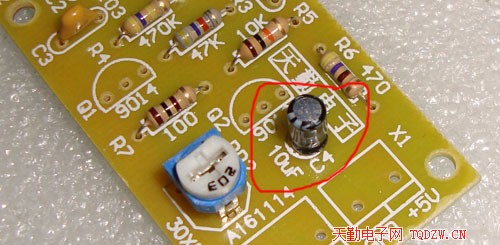

4、焊接电解电容C4,要注意正负极

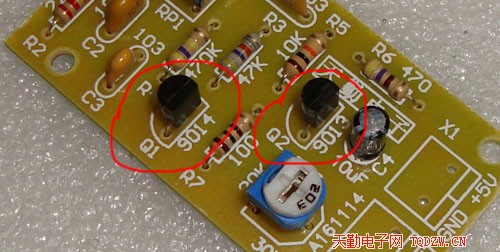

5、焊接Q1、Q2两只三极管

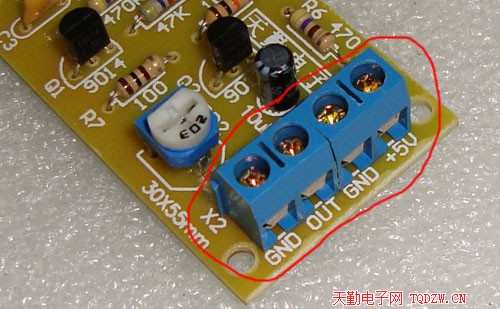

6、焊接接线座,两只接线座先扣在一起,再焊接

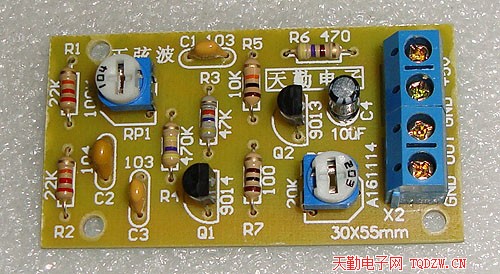

7、这是全部焊好的样子

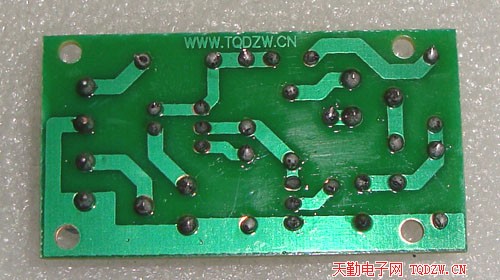

8、再来一张反面照片

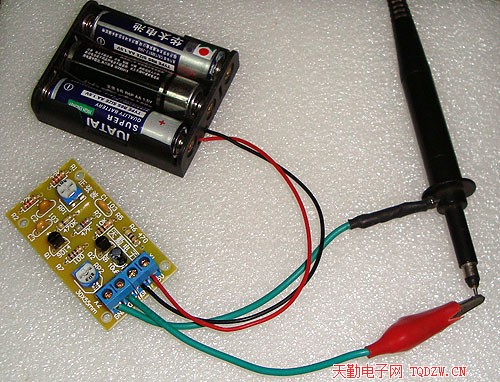

9、接通自备电源4.5V或5V均可,输出端与示波器相连,GND连接示波器的接地端,OUT连接示波器的信号输入端

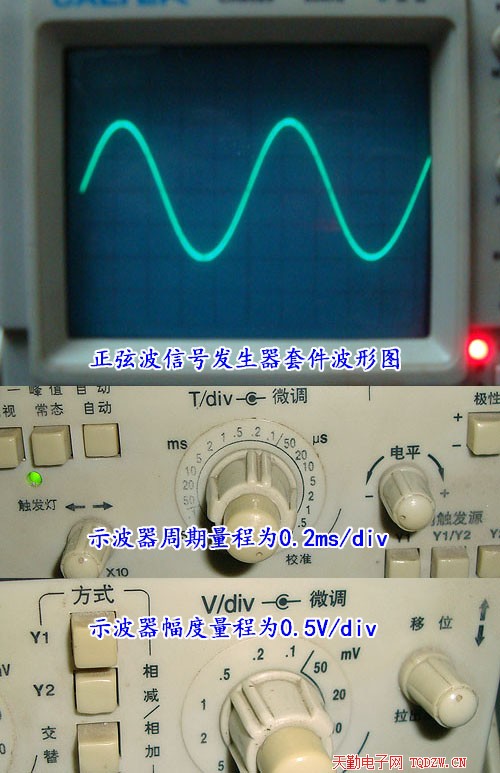

10、参考下图调节示波器量程,观察波形,从图上可以看到波形周期为5个格(1ms),振荡频率1KHz,幅度为4个格,最大幅度2Vpp
