图解教程    阅读:2773

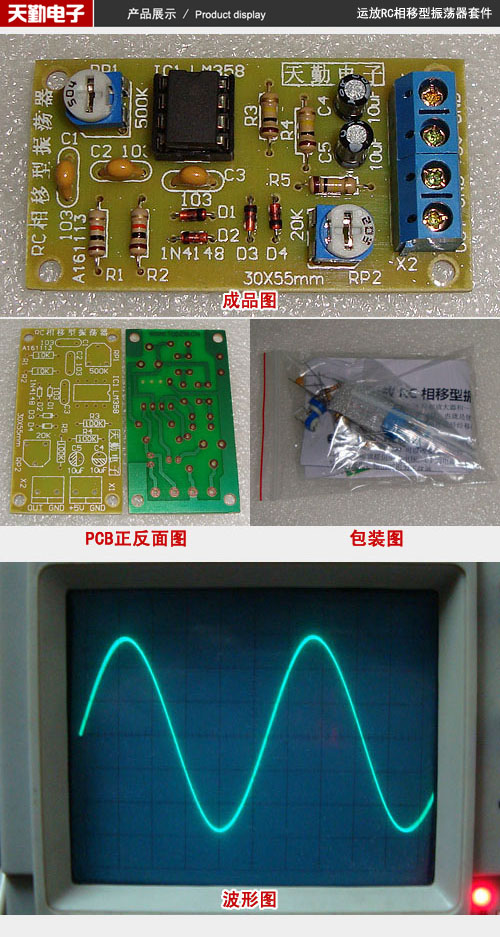

由一个LM358反相放大器和一个超前移相反馈网络组成,输出信号幅度为0-1.2Vpp,频率约为900Hz,波形为正弦波。

运放RC相移型振荡器套件是由一个LM358反相放大器和一个超前移相反馈网络组成的。在特定频率Fo处,RC移相电路产生180度相移,也就是使信号倒相,因此移相网络反馈必须加到运放的反相端,这样,输出端的正极性信号经移相网络转换负极性的信号,再加到反相端,形成正反馈,从而产生振荡。

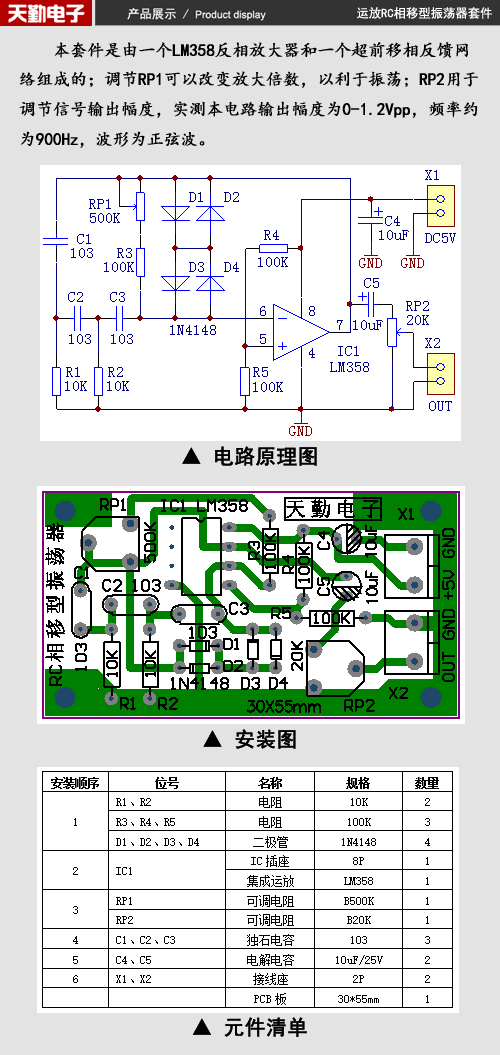

电路中R1、R2、R3、C1、C2、C3组成RC移相反馈网络, R3、RP1、IC1组成运放反向放大电路,调节RP1可以改变放大倍数,以利于振荡。D1-D4起限幅作用,R4、R5分压偏置为运放提供中点电压,C4为电源滤波电容,C5是输出耦合电容,RP2用于调节信号输出幅度,实测本电路输出幅度为0-1.2Vpp,频率约为900Hz,波形为正弦波。

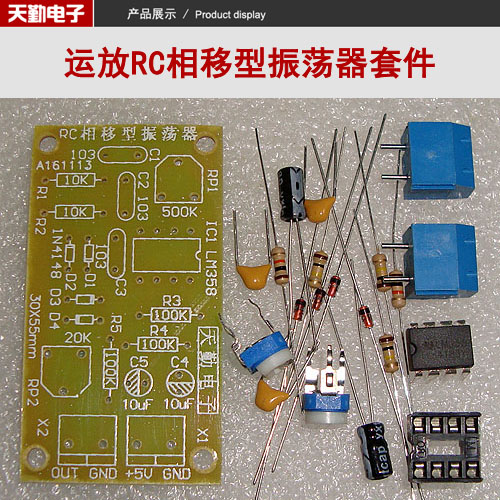

下面是运放RC相移型振荡器套件焊接教程:

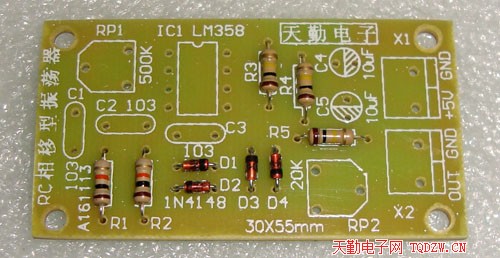

1、焊接电阻和二极管,二极管1N4148请注意极性

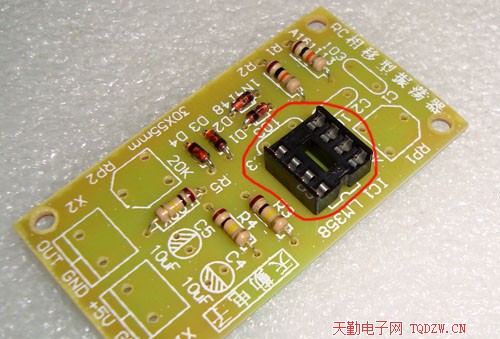

2、焊接集成电路插座,注意缺口的方向不能装反

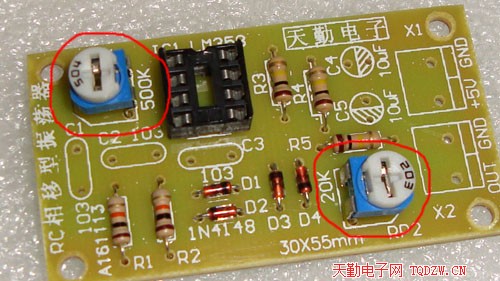

3、焊接可调电阻RP1(500K)和RP2(20K)

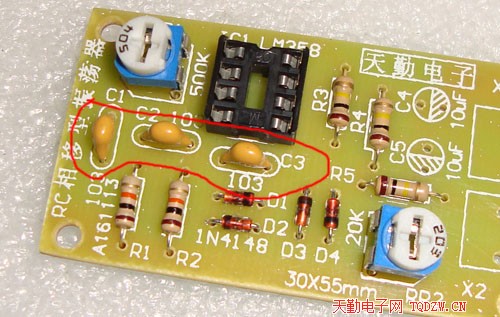

4、焊接三只独石电容C1、C2、C3

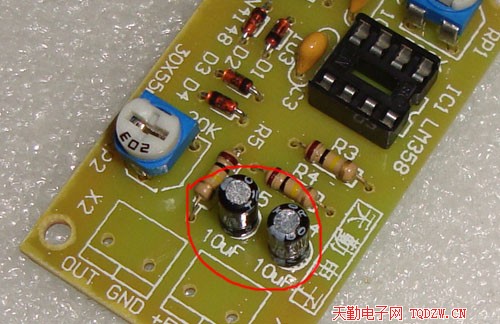

5、焊接电解电容,阴影部分是负极

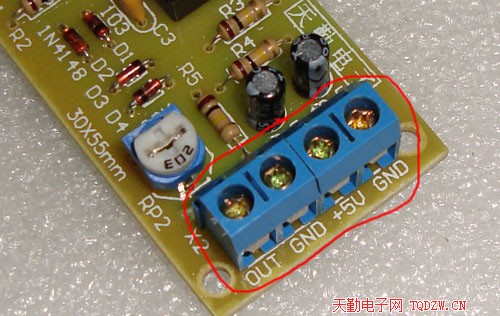

6、最后焊接两只接线座,焊接前先把两只接线座扣在一块

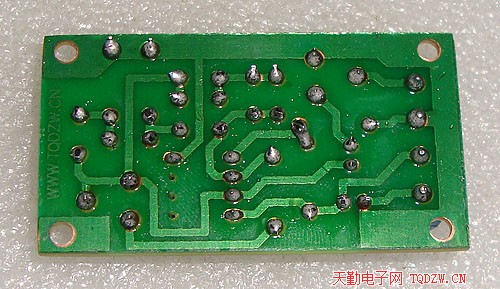

7、来一张反面照片

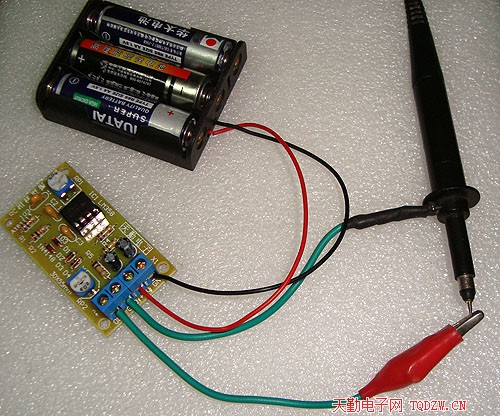

8、通电测试,接上4.5V电源(可以用三节电池供电,套件中不含电池盒、电池),输出端接示波器,将RP2调到中间位置,再调节RP1,使示波器上出现波形,仔细调节RP1,使波形良好。

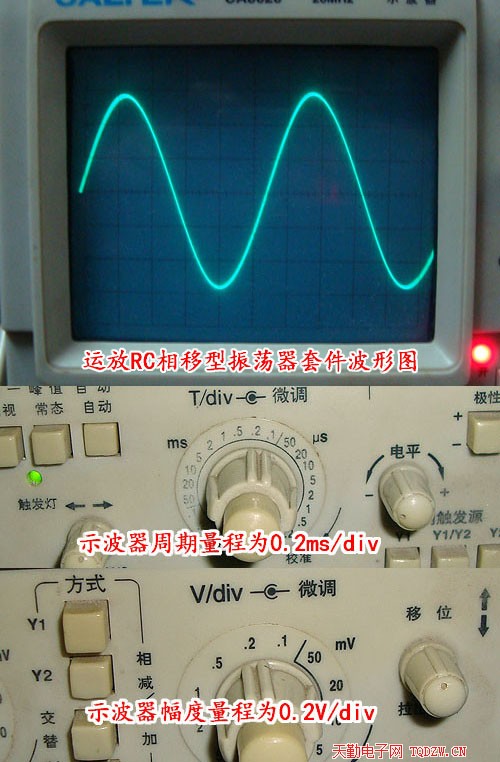

9、运放RC相移型振荡器套件波形图以及示波器周期和幅度量程,由此图可知振荡周期为1.1ms,最大幅度为1.2Vpp
