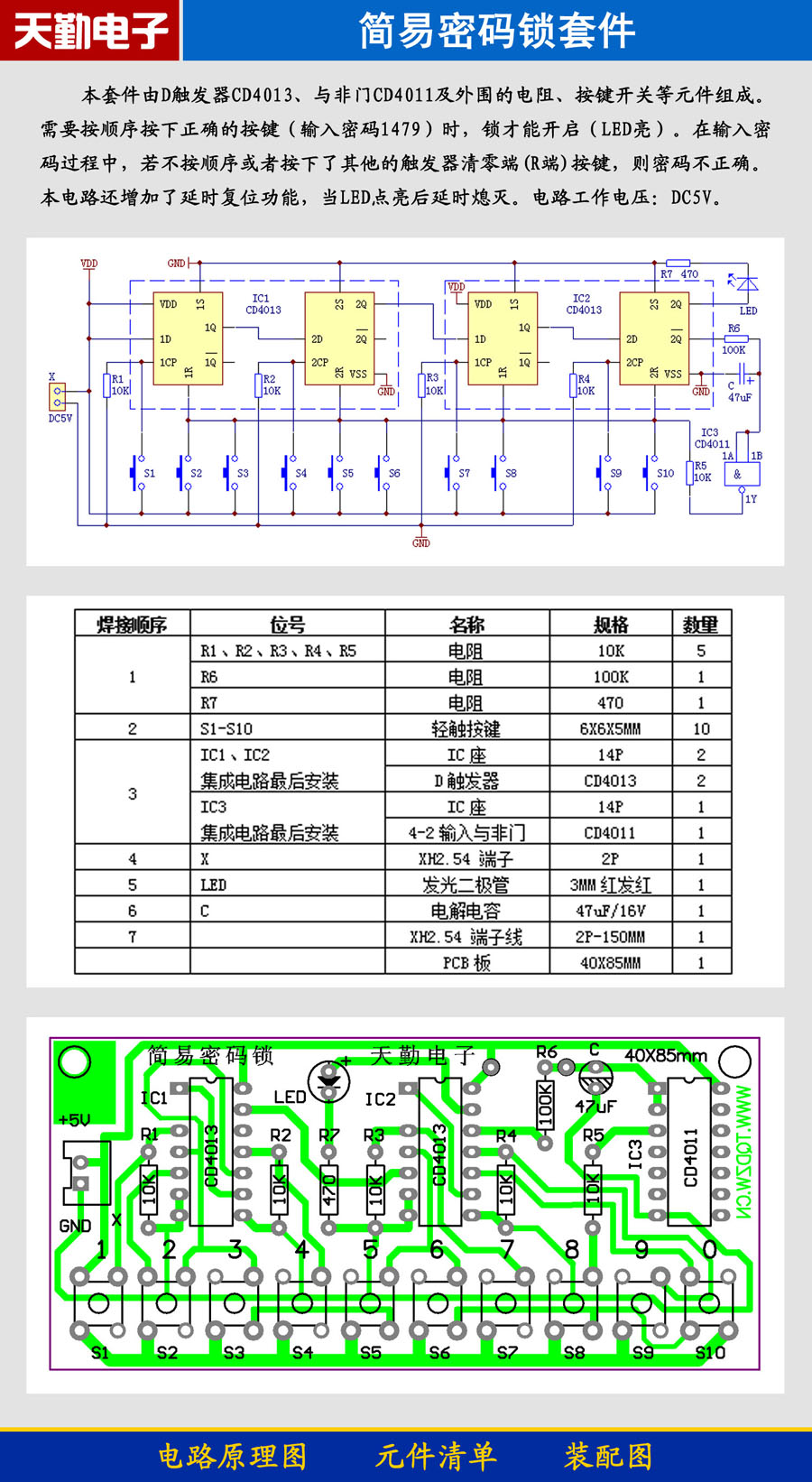

本套件由D触发器CD4013、与非门CD4011及外围的电阻、按键开关等元件组成。需要按顺序按下正确的按键（输入密码）时，锁才能开启（LED亮）。按下S1，IC1的1Q=1，按下S4，IC1的2Q=1，按下S7，IC2的1Q=1，按下S9，IC2的2Q=1，锁开启指示灯LED点亮，表示输入密码正确。根据以上分析，密码依次为1479，在输入密码过程中，若不按顺序或者按下了其他的触发器清零端(R端)按键，则密码不正确。

本电路还增加了延时复位功能，当LED点亮后，IC2的2Q(—)=0，电容C通过R6放电，当电压低至IC3输入端（1A、1B）的阀值电压时，IC3的1Y输出高电平，IC1和IC2复位，IC2的2Q=0，LED熄灭。电路工作电压：DC5V。

下面是简易密码锁套件焊接教程：

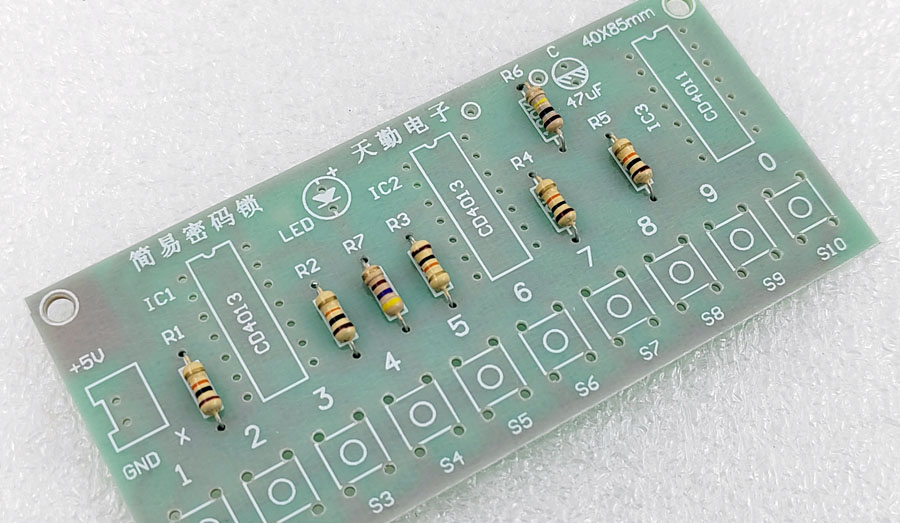

1、首先焊接电阻元件R1-R5是10K，R6是100K，R7是470欧

2、焊接十只轻触开关S1-S10，紧贴电路板焊接

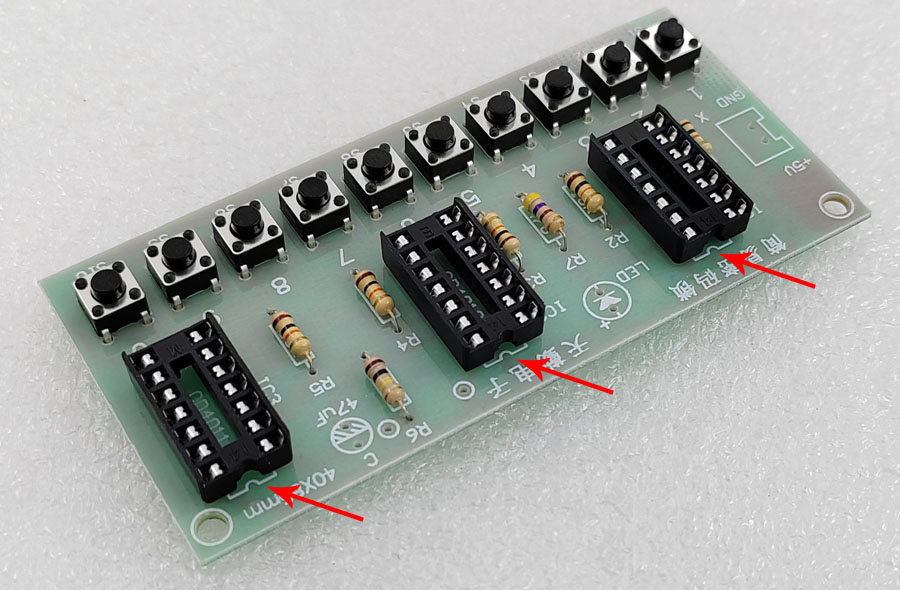

3、焊接三只集成电路插座，注意缺口的方向不能错

4、焊接电源的插座

5、焊接LED，长脚是正极

6、焊接47UF电解电容，要注意正负极

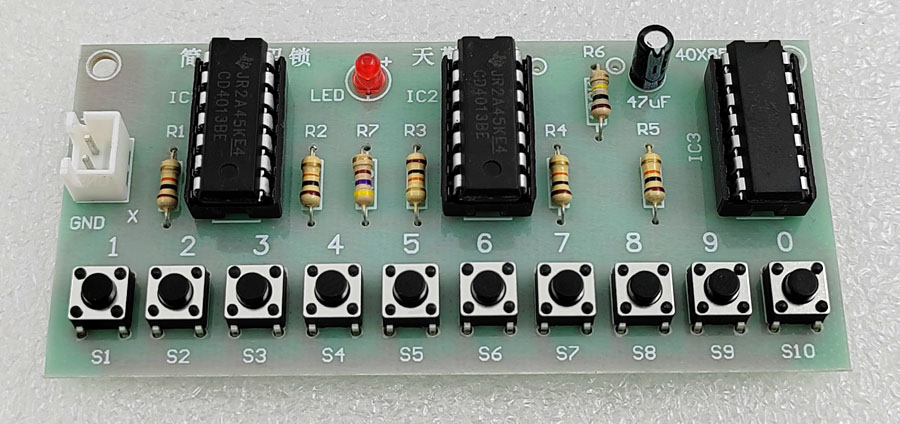

7、根据集成电路型号，插在对应的插座上面，注意集成电路缺口的方向

8、反面照片

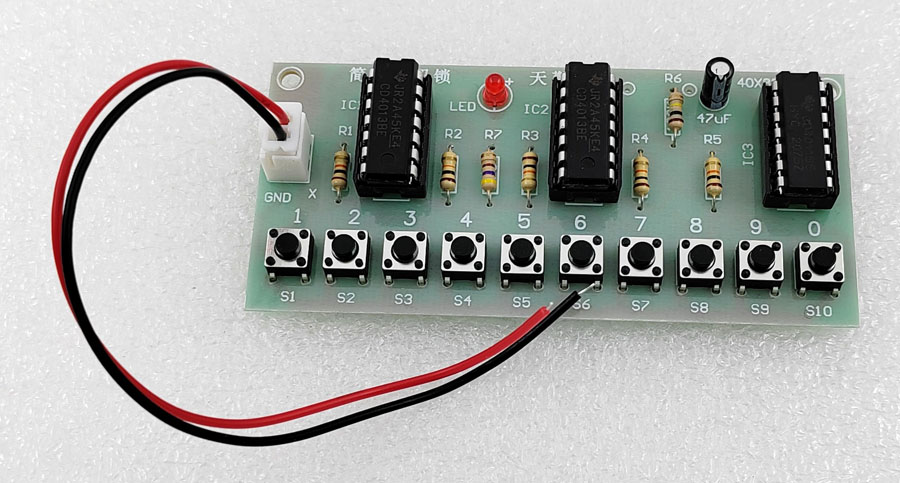

9、插上电源线，接入5V直流电源测试，红色导线是正极
