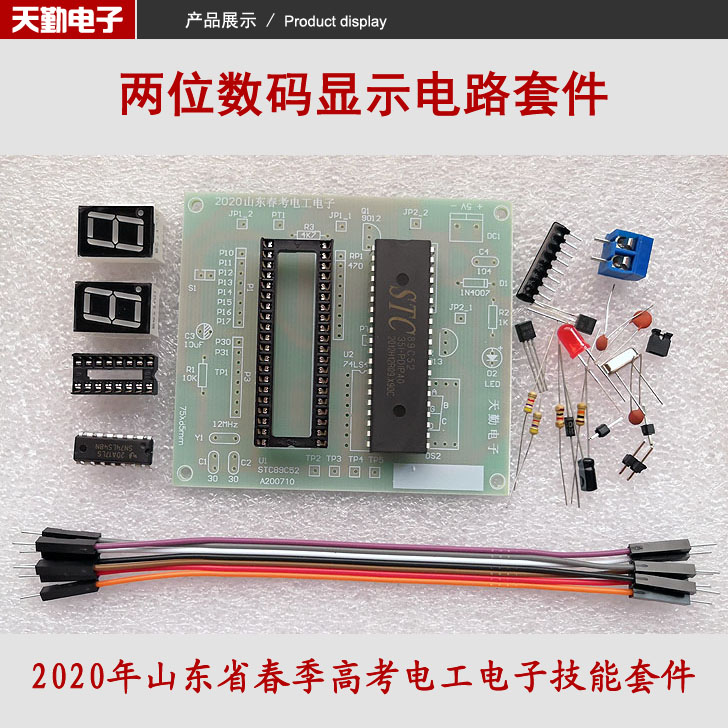

下面是2020春考两位数码显示电路套件焊接教程:
1、焊接电阻和二极管,二极管有极性,要注意
![](/uploadfile/202406/20240610001820111.jpg)
2、焊接12MHz晶振Y1和晶振的负载电容C1、C2
![](/uploadfile/202406/20240610001831386.jpg)
3、焊接40P集成电路插座,注意缺口的方向,集成电路插座紧贴电路板焊接
![](/uploadfile/202406/20240610001838596.jpg)
4、焊接16P的集成电路插座,也要注意缺口的方向,紧贴电路板焊接
![](/uploadfile/202406/20240610001845159.jpg)
5、焊接排阻,注意方向,不能装反
![](/uploadfile/202406/20240610001853732.jpg)
6、焊接两只数码管,注意方向不能装反
![](/uploadfile/202406/20240610001932198.jpg)
7、焊接2P的插针S1,S1为复位开关,常态时为断开状态,按照样题要求用排针+跳线帽代替,焊好后,跳线帽插在一只插针上即可,插两只插针就是复位。
![](/uploadfile/202406/20240610001940445.jpg)
8、焊接单排针TP1和TP2
![](/uploadfile/202406/20240610001949723.jpg)
9、焊接LED和104瓷片电容C4,LED长脚是正极
![](/uploadfile/202406/20240610001956509.jpg)
10、焊接接线座,接线口朝电路板外侧,紧贴电路板焊接
![](/uploadfile/202406/20240610002003710.jpg)
11、仔细阅读说明书,很据要求焊接杜邦线:JP1_1连接JP1_2,JP2_1连接JP2_2,P30连接PT1、P31连接PT2,TP3、TP4、TP5分别连接到P13、P15、P17。
![](/uploadfile/202406/20240610002012633.jpg)
12、全部元件焊好后,插上单片机和74LS48,注意集成电路缺口方向不能错
![](/uploadfile/202406/20240610002023285.jpg)
13、来一张焊接面图片
![](/uploadfile/202406/20240610002031347.jpg)
14、接通5V直流电源,数码管DS1闪烁显示数字7,数码管DS2稳定显示数字2,程序不同显示会有区别
![](/uploadfile/202406/20240610002058555.jpg)
