LED节能灯套件焊接教程

图解教程    阅读：4238

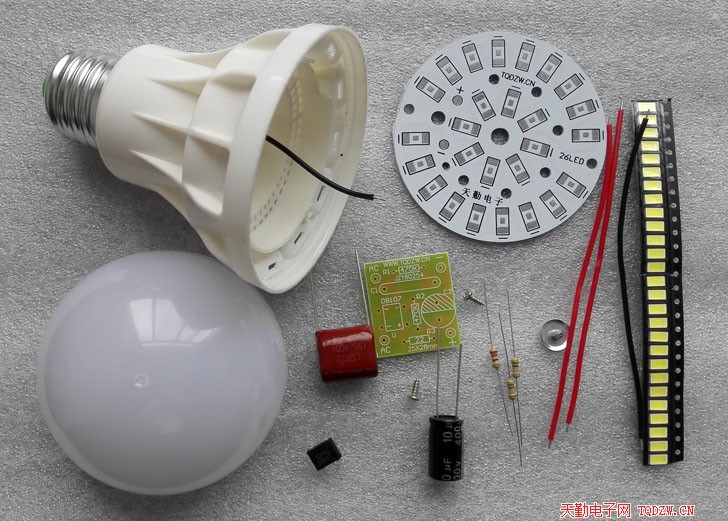

1、首先检查元器件是否齐全，无误后再焊接

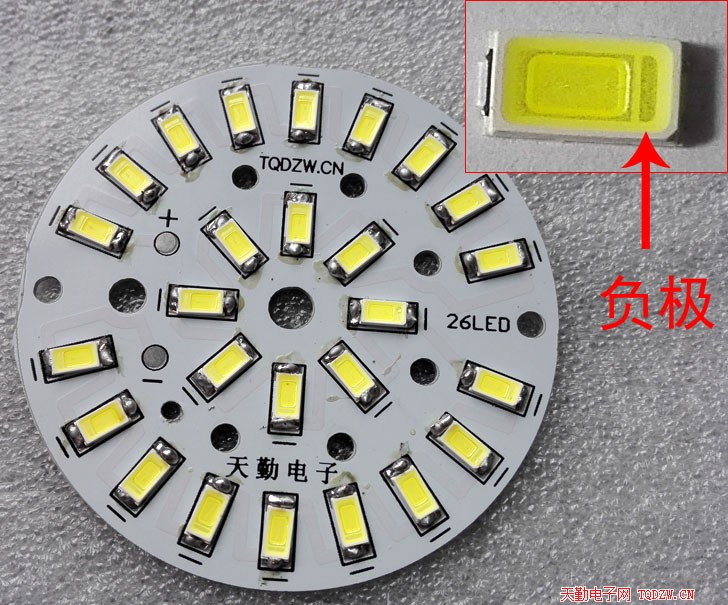

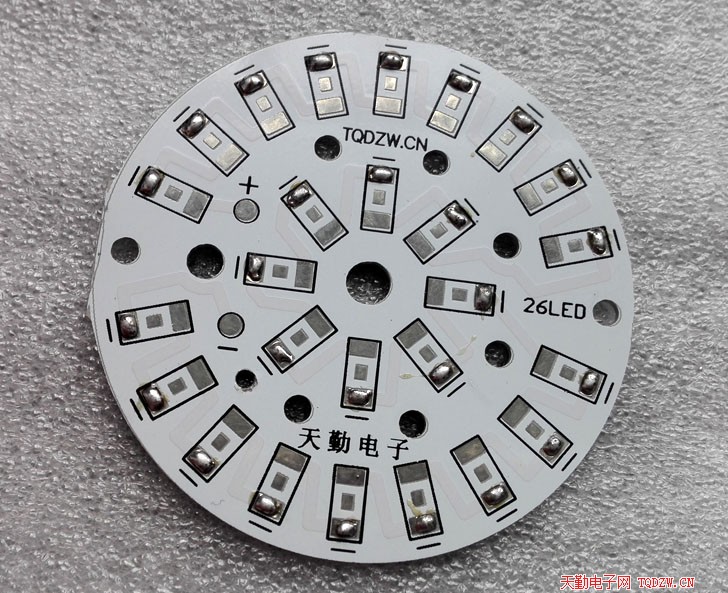

2、先焊接灯板，焊接前先对LED的负极焊盘上锡

3、焊接LED，先焊接所有LED的负极，焊好负极后再焊接正极，正负极不能装反

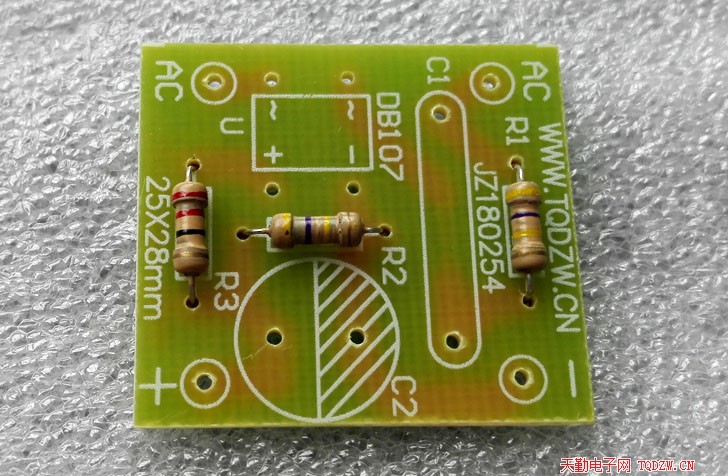

4、焊接电源板的电阻

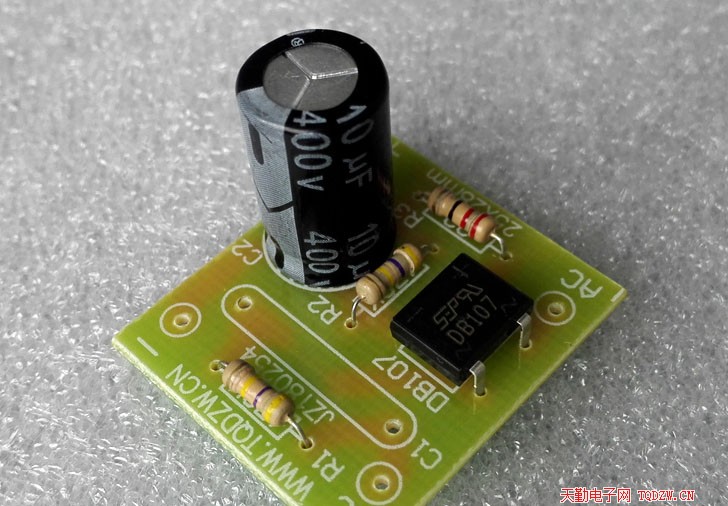

5、焊接整流桥DB107，请对照电路板的极性，不能装反

6、焊接电解电容（滤波电容），要注意正负极

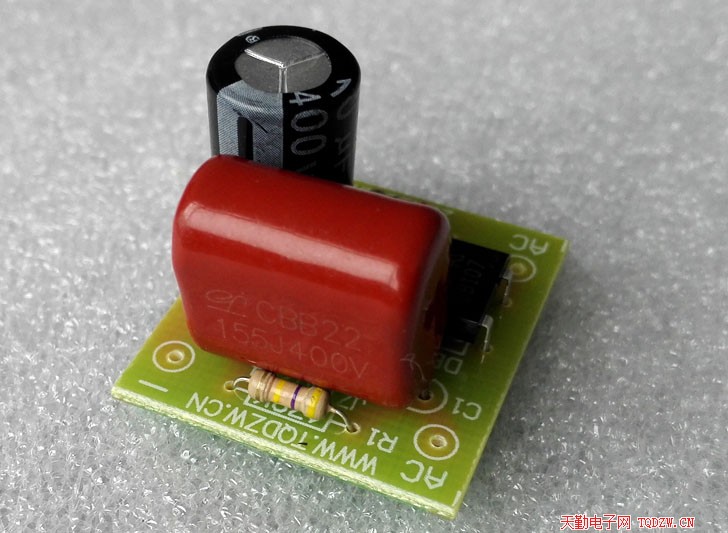

7、焊接CBB电容（降压电容），此电容无正负极

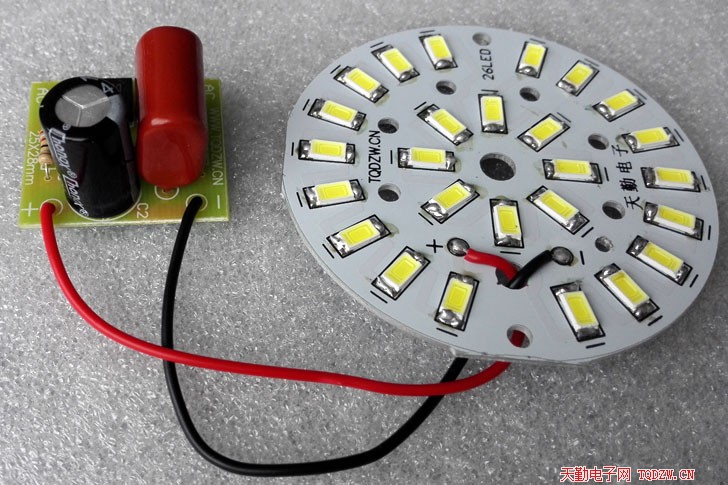

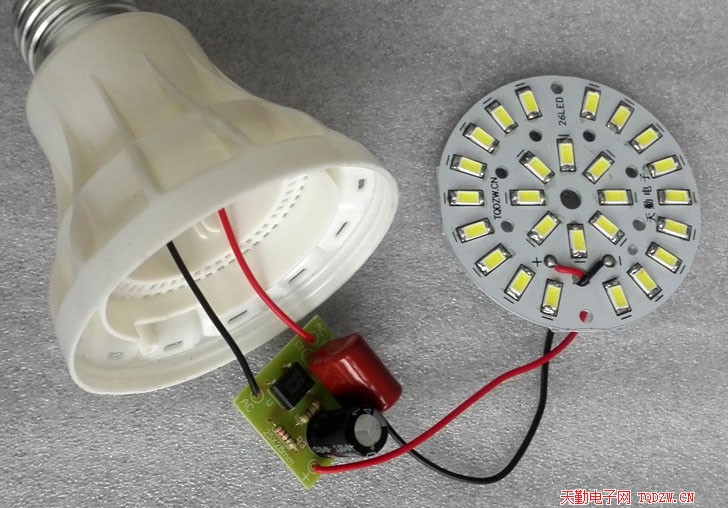

8、连接电源板与灯板，红线接正极，黑线接负极

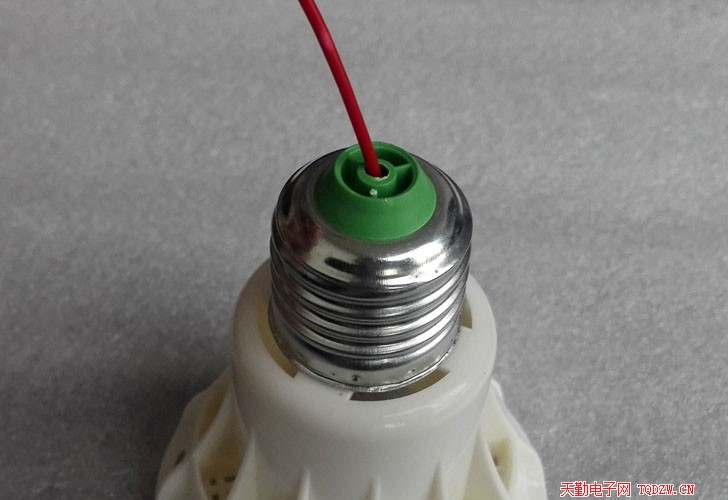

9、将一根导线从灯头顶端伸入

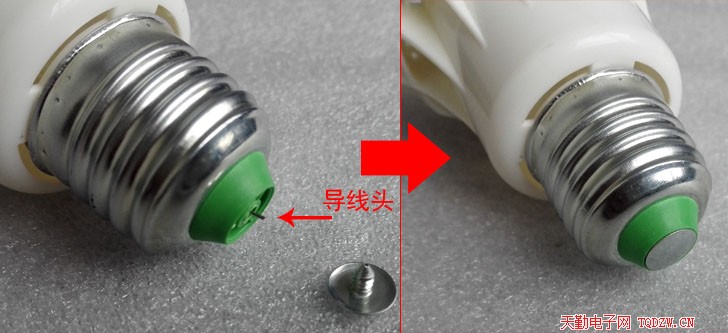

10、留下一点线头，然后装上灯头螺钉压住导线头

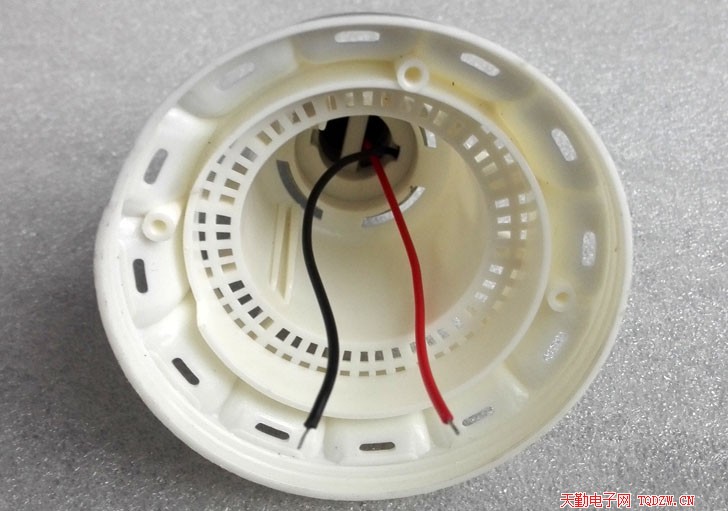

11、从灯头引出的两根导线，这两根导线要接在电源板上面，不用区分正负极

12、将灯头的电源线焊接在电源板的AC端

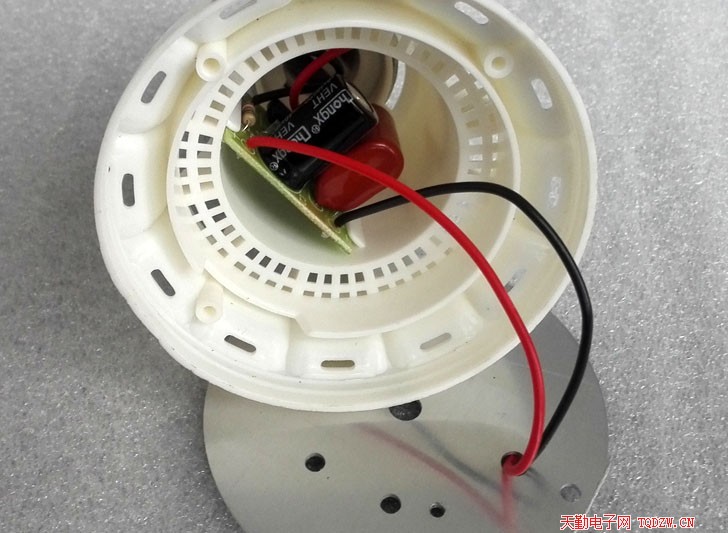

13、电源板装入灯壳

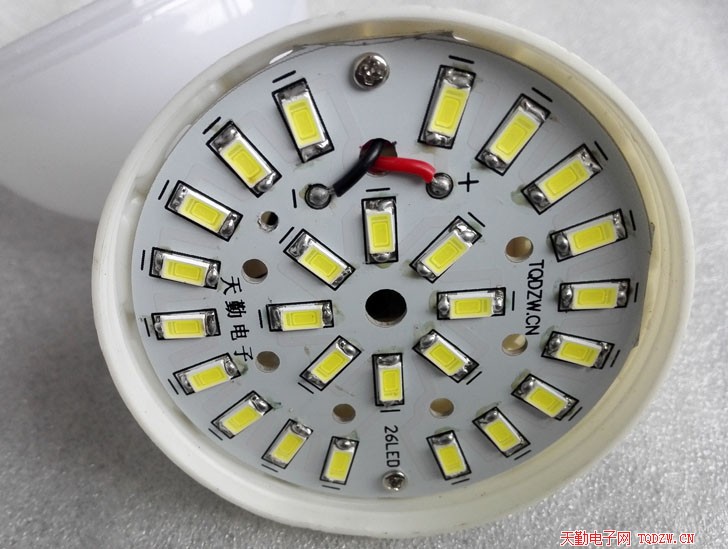

14、装入灯板，上好两只螺丝

15、装好灯罩
