2022春考RC桥式振荡电路套件焊接教程

更新时间:2022/3/16 17:09:27    阅读:1484
本套件是根据山东省2022年春季高考技能测试电子技术类专业试题(RC桥式振荡电路的组装与调试)设计,由双运放LM358组成,电路采用±12V直流电源供电,焊接教程如下:

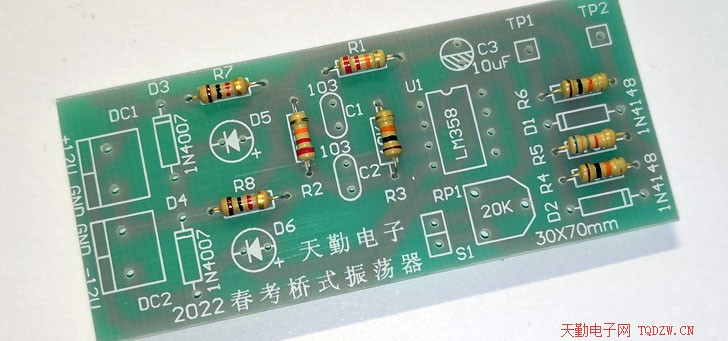

1、焊接8只电阻,根据色环选择电阻,焊接在对应的位置,电阻不用区分正负极。

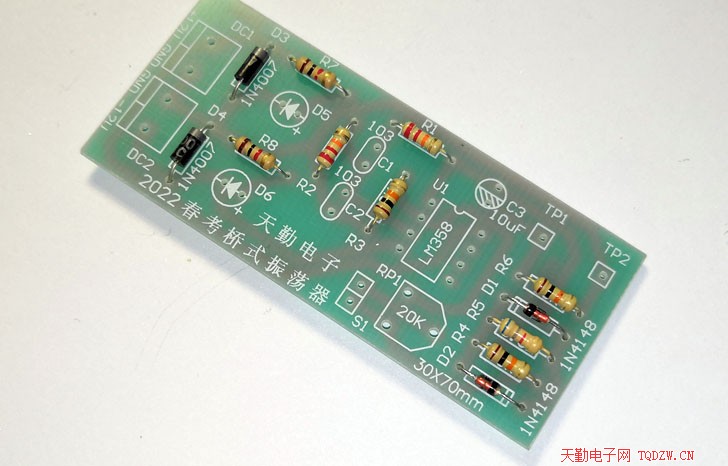

2、焊接4只二极管,要注意正负极,如图示的方向安装,不能装反。

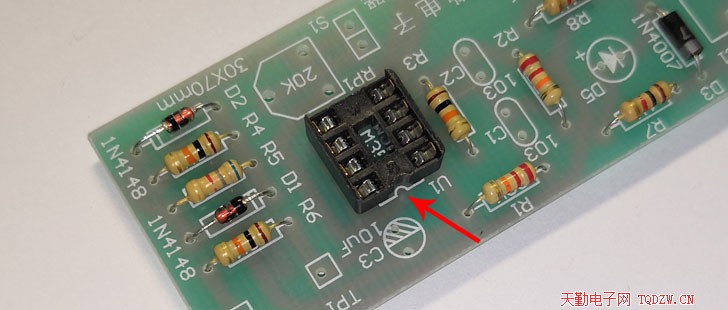

3、焊接集成电路插座,如图示,注意箭头处凹口的方向。

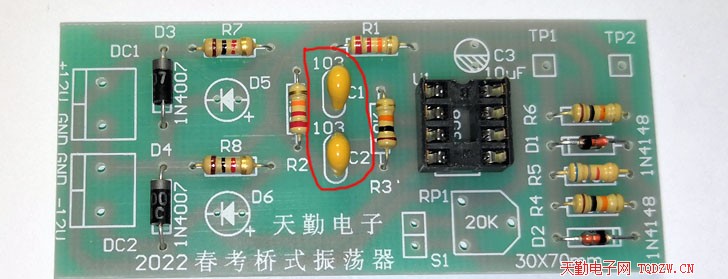

4、焊接两只独石电容C1和C2,不用区分正负极。

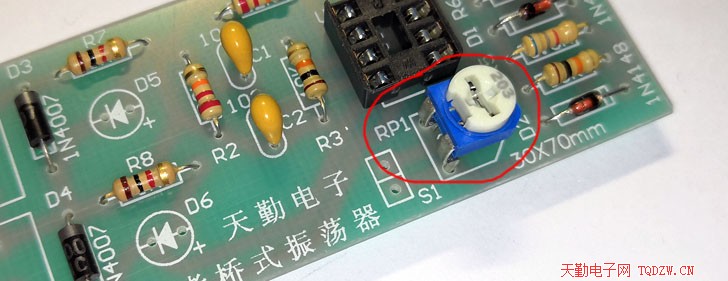

5、焊接可调电阻RP1。

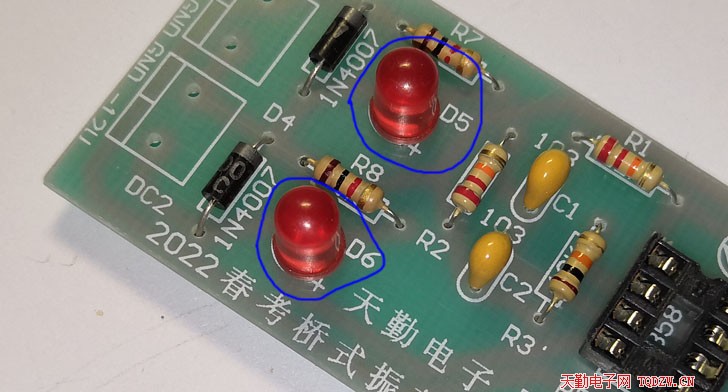

6、焊接发光二极管D5和D6,长脚是正极。

7、将插针S1、TP1、TP2安装在电路板上,然后盖上一个硬纸板,电路板和硬纸板同时翻转,使焊接面朝上,插针在硬纸板的遮挡下不会掉下来,这样就可以焊接了。

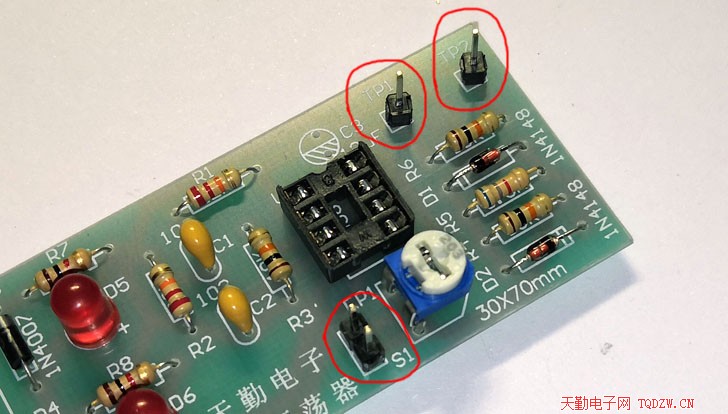

8、插针要紧贴电路板,焊接要牢固,这是焊接完成后的插针。

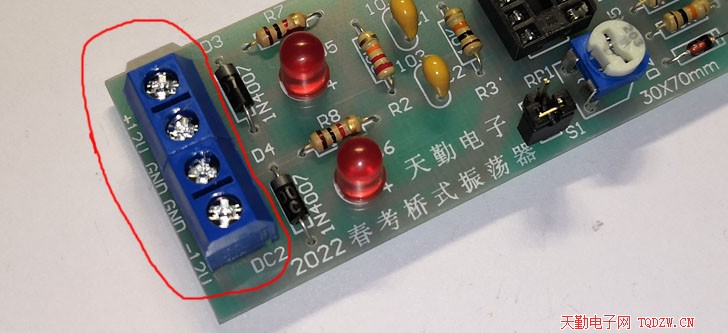

9、先将两只接线座扣在一块,再按装在电路板上焊接,用于接线的一端要朝电路板外侧。

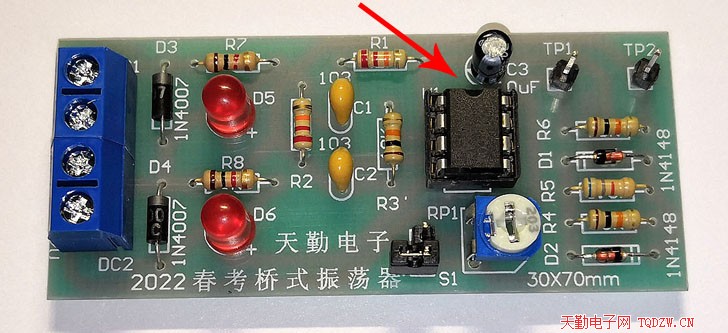

10、安装集成电路U1,如图示箭头处,注意凹口方向、

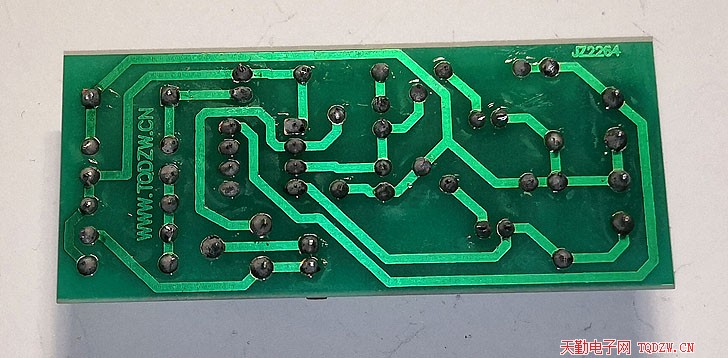

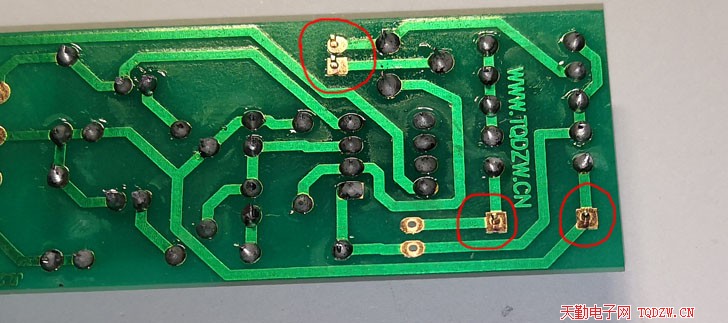

11、再来一个反面照片。

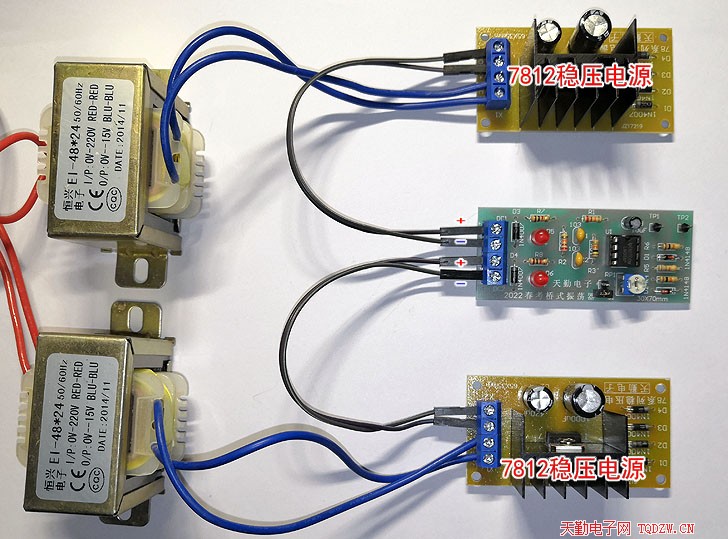

12、焊接完成检查无误后对电路进行通电调试,本电路要用双电源供电,如图示,采用了两套独立的7812稳压电源,构成了双12V直流电源。

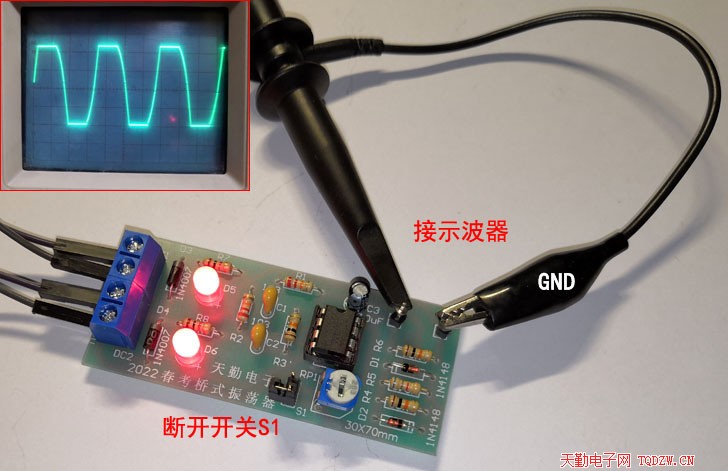

13、断开开关S1,用示波器检测TP1和TP2两点之间的电压波形。

14、利用跳线帽闭合开关S1,用示波器检测TP1和TP2两点之间的电压波形,调整电位器RP1,使示波器显示的正弦波波形幅值最大且波形基本不失真
