2022春考集成逻辑门电路套件焊接教程

更新时间:2022/3/8 7:53:14    阅读:1692
本套件是根据山东省2022年春季高考技能测试电子技术类专业试题(常用集成逻辑门电路的引脚识别与应用)设计,由常用的74系列与门、或门、非门、与非门、异或门等集成电路组成,焊接教程如下:

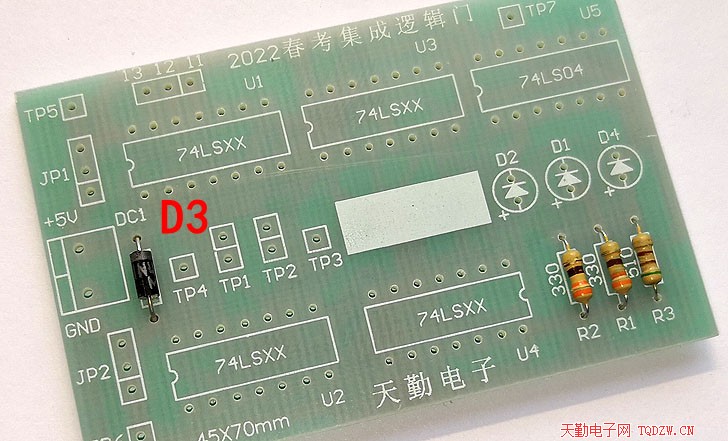

1、焊接三只电阻和一只二极管D3,三只电阻是发光二级管D1、D2、D4的限流电阻,二极管的作用是防止电源反接而损坏集成电路,安装时要注意极性,装反了会发生短路。

每焊接完成一组元器件后,都要把元器件多余的引脚减掉,集成电路插座、电源接线座、排针等引脚较短的元件不用剪脚其他引脚较长的元器件,多余的引脚要用斜口钳、指甲刀等工具剪掉,剪脚时不要用力过猛,以免破换焊盘的牢固性,造成焊盘松动断路。

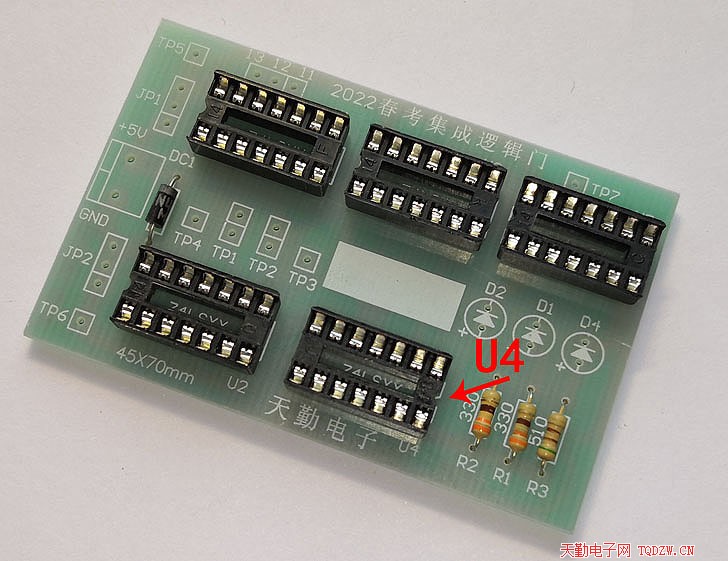

2、焊接5只集成电路插座,注意缺口的方向不能装错,尤其要注意U4,和其他的插座方向不一样,如果集成电路插座装错了,也不用拆下来了,到最后集成电路正确安装就行了。

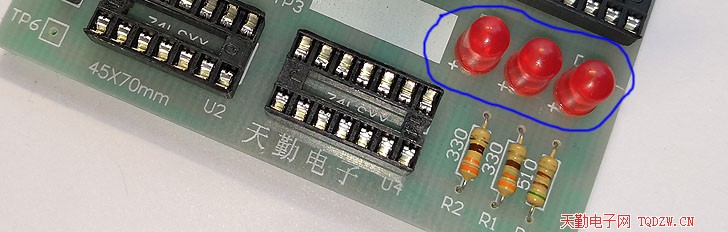

3、焊接三只LED,LED的长脚是正极,D1、D2是输出状态指示,是否点亮与TP1、TP2、TP3的输入状态有关,D4是电源指示灯,通电后常亮。

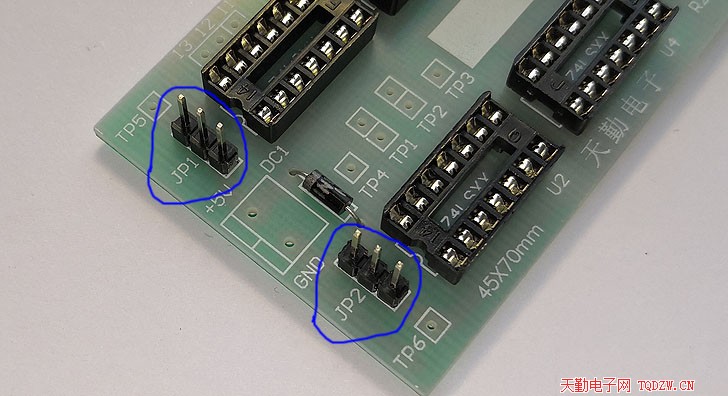

4、焊接两只3P的排针,JP1为高电平排针,JP2为低电平排针。

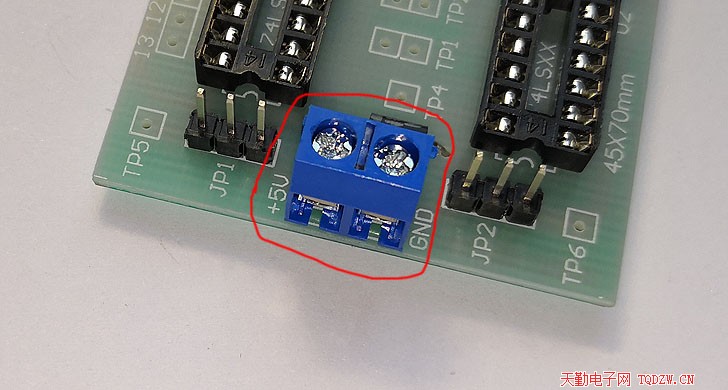

5、焊接电源的接线座DC1,如图示,用于接线的一端要朝电路板外侧。

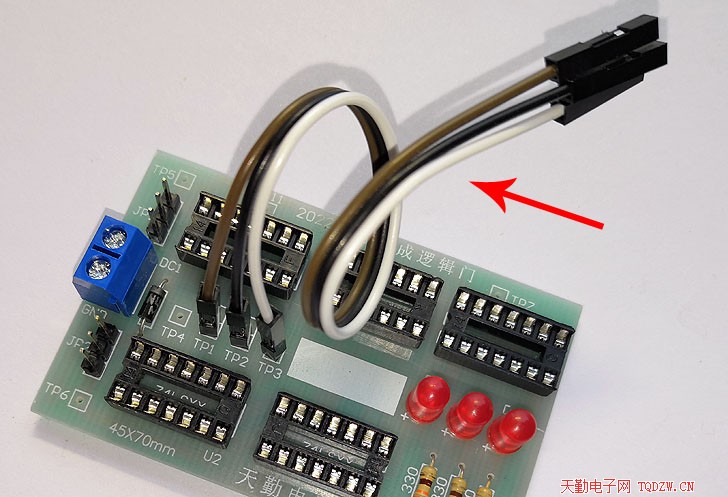

6、TP1、TP2、TP3三处焊接点,每处先焊接一根公对母杜邦线,其中公头焊接在电路板上,母头暂时悬空。

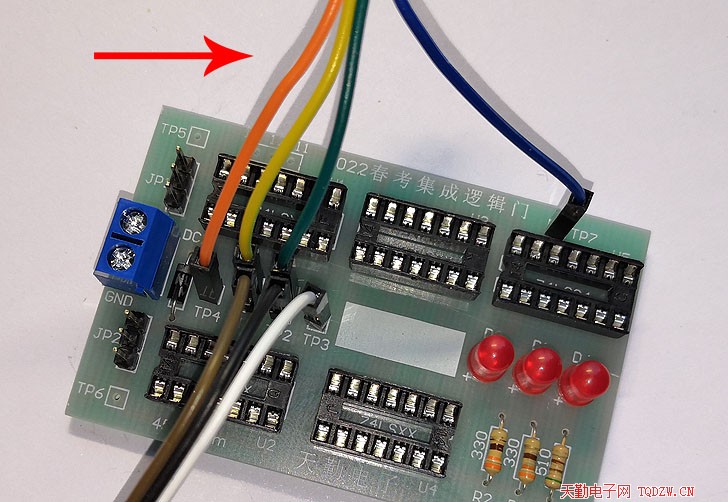

7、TP1、TP2、TP7三处焊接点,每处需要再焊接一根公对公杜邦线,三根杜邦线的另一端经分析考试要求后再焊接。

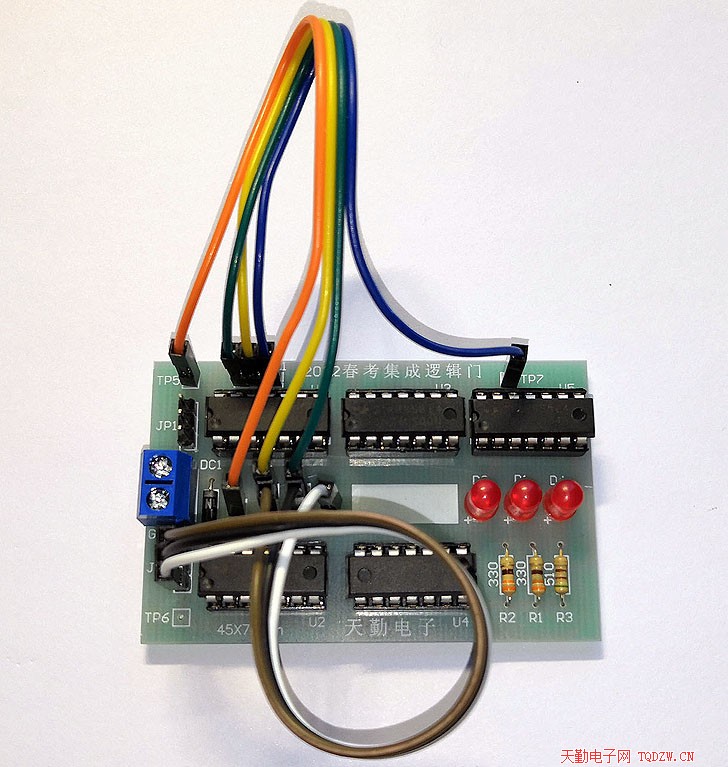

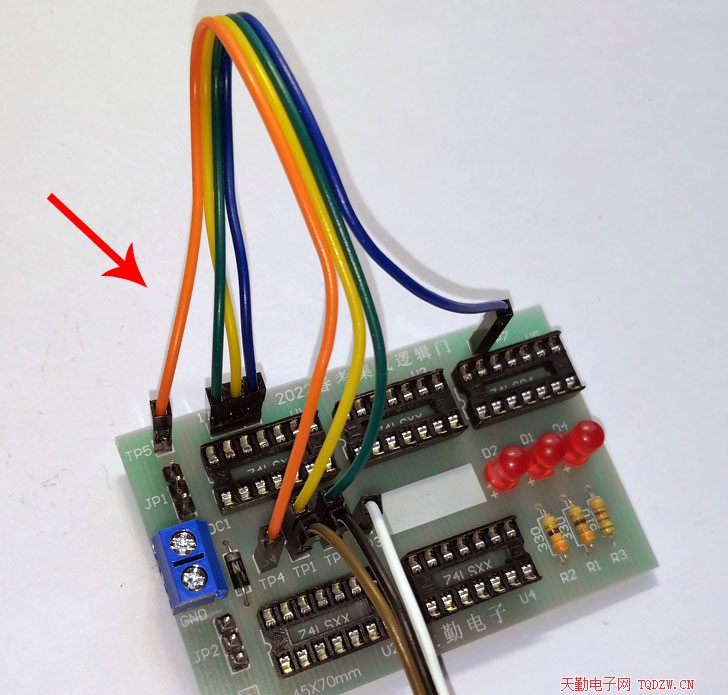

8、三根杜邦线的另一端根据考试要求焊接在U1的11、12、13脚对应的焊点上面。为保证U2D的输出状态受TP3的状态控制,TP4和TP5之间,或TP4和TP6之间,需要焊接一根公对公杜邦线,因U2为与门,所以TP4应连接到TP5(高电平)。

9、焊接完成后,很据元件清单,将集成电路对号插在各自的插座上缺口的方向不能错,TP1、TP2、TP3的母头暂时插在JP2端(低电平端)。

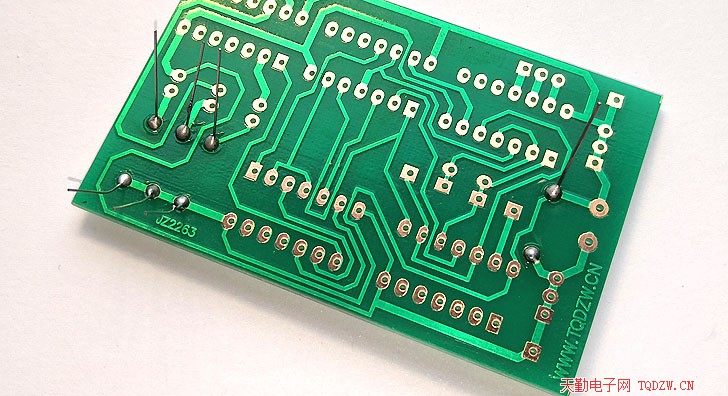

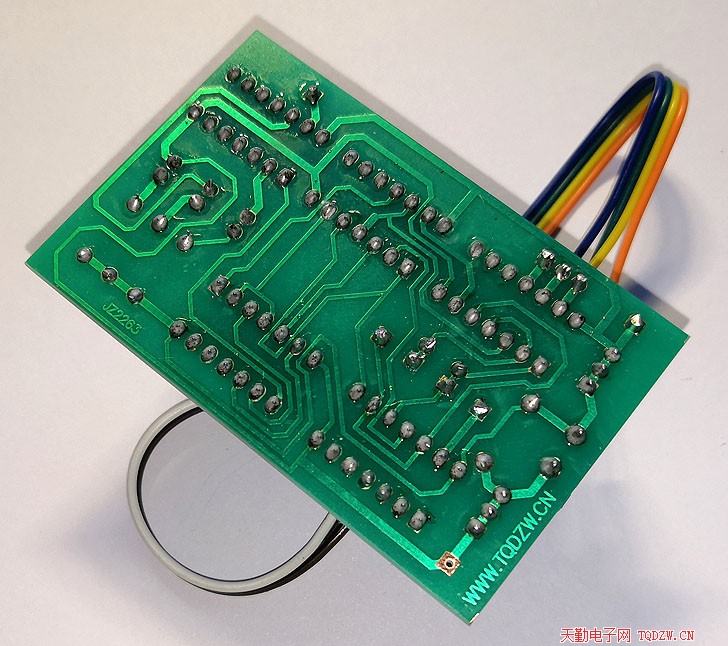

10、再来一个焊接面照片,焊点要求圆滑饱满有光泽、无虚焊、无黏连。

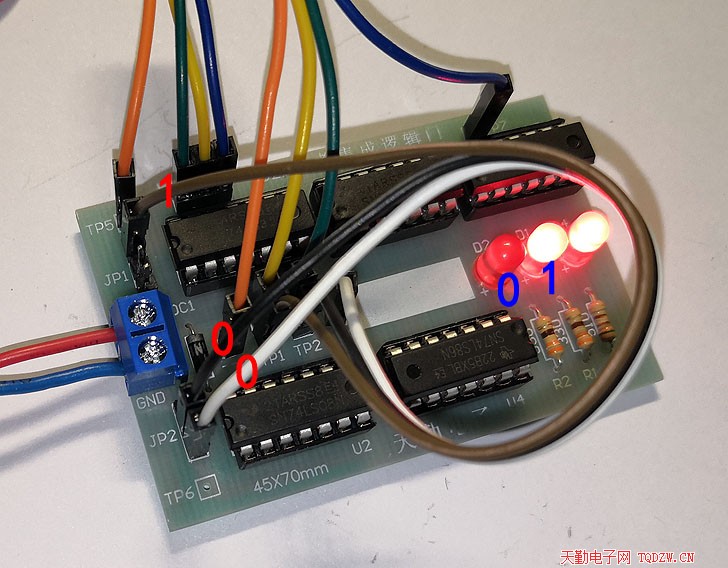

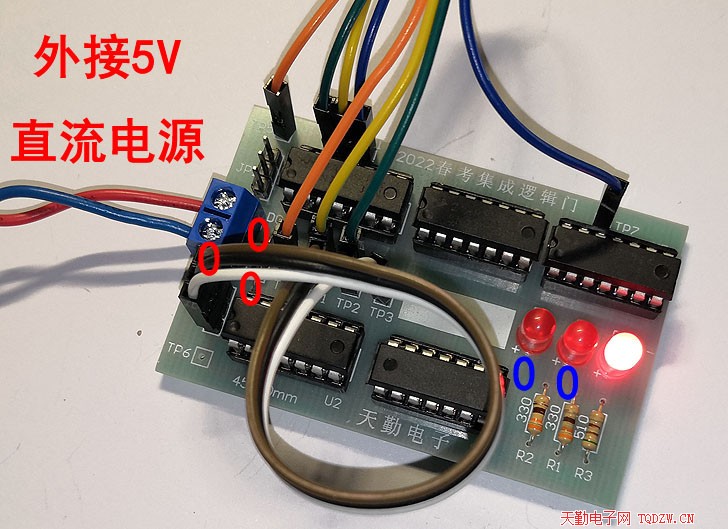

11、通电测试,接通5V直流电源,电源指示灯D4点亮,TP1、TP2、TP3的母头都插在JP2端,相当于输入状态为0、0、0,D1、D2均不亮,相当于输出状态为0、0 。

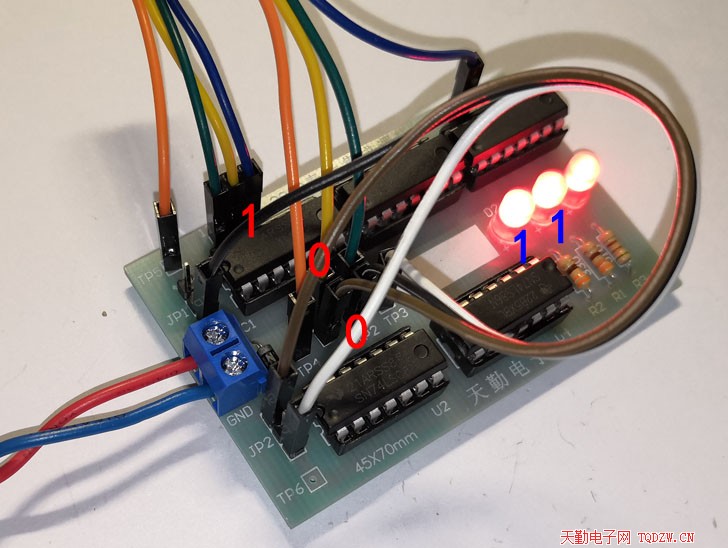

12、根据说明书,依次调整TP1、TP2、TP3的输入状态,当输入状态为0、1、0时,D1、D2全亮,相当于输出1、1 。

13、继续调整TP1、TP2、TP3的输入状态,比如当调整到1、0、0时,D1点亮、D2熄灭,相当于输出1、0。


TP1、TP2、TP3三个输入端共计8种输入状态,根据说明书中的表格进行测试,依次记录输出状态。
