迎宾器套件焊接教程
您现在的位置: 天勤电子网 >> 文章资料 >> 图解教程 >> 正文

叮咚门铃套件焊接教程

更新时间:2020/11/21 16:45:12    阅读:616
叮咚门铃套件采用贴片的芯片,配有外壳、喇叭。焊接好以后,装入自备的三节7号电池,按下按钮,喇叭就发出“叮咚”的声音,音质很好,可做门铃使用,按一次按钮,喇叭响一声“叮咚”。焊接教程如下:

1、首先焊接叮咚芯片,可以采用手工电烙铁焊接,焊接前,焊盘上锡


2、焊接叮咚芯片,要注意1脚的方向

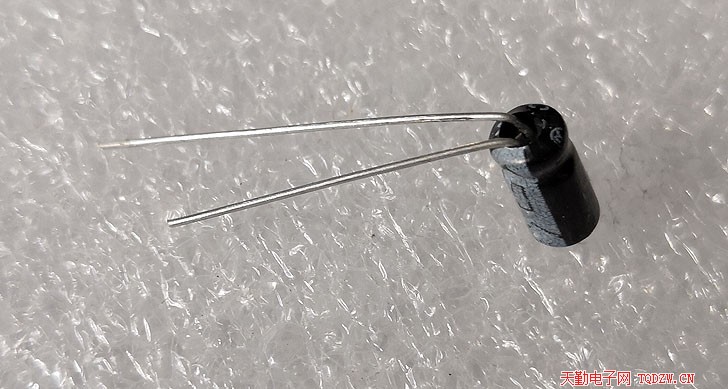

3、将电解电容的引脚折弯如下图

4、焊接电解电容C1,正负极性不要弄错了,长脚是正极,阴影部分是负极,如图示,采用卧式安装

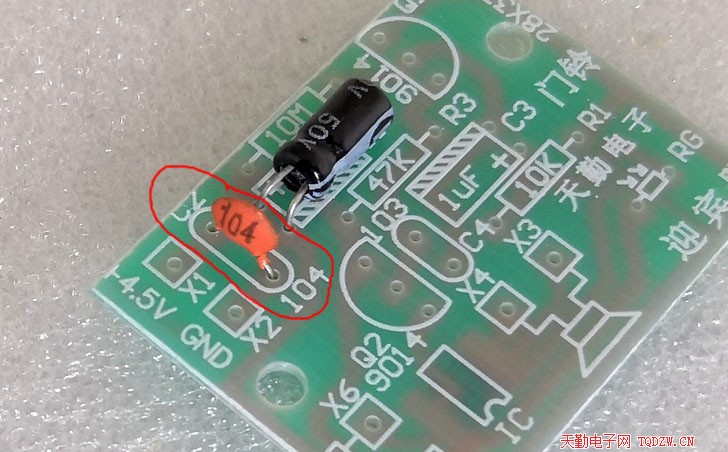

5、焊接瓷片电容C2

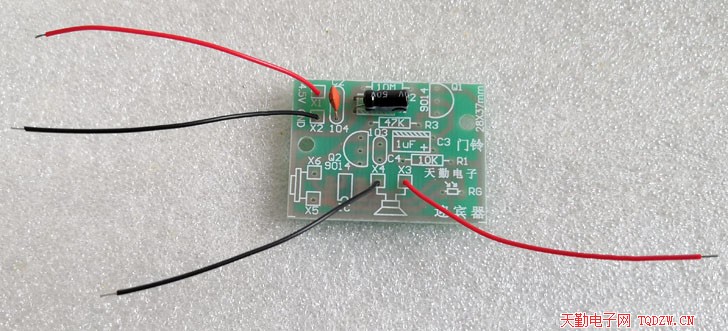

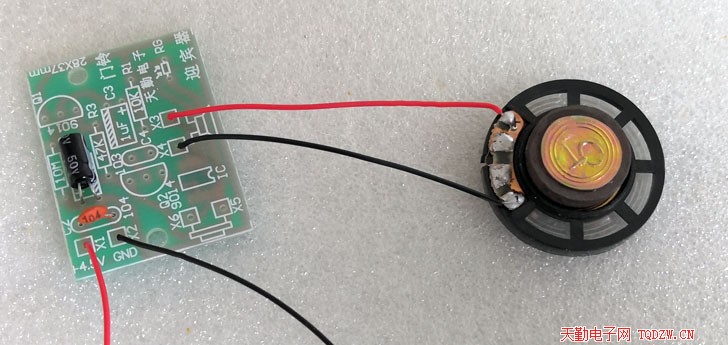

6、焊接电源和喇叭的引线

7、焊接喇叭

8、处理引线,上锡

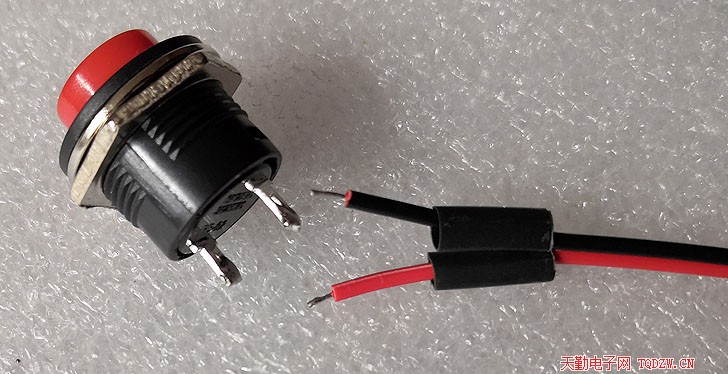

9、按钮焊点上锡,导线套上热缩管,准备焊接

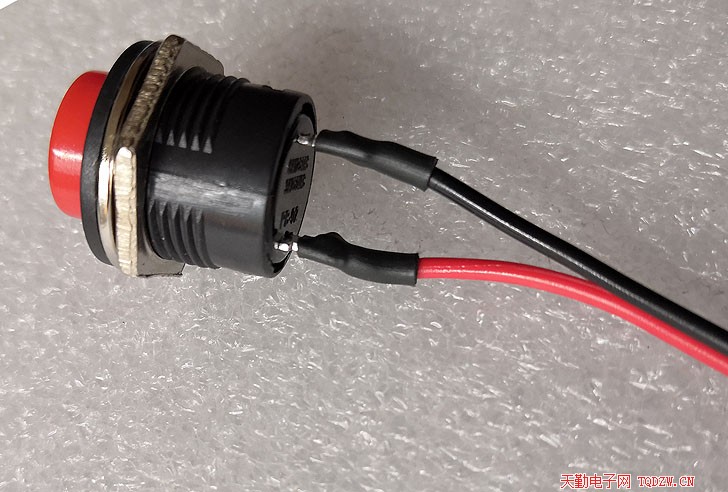

10、焊好后,热缩管加热固定

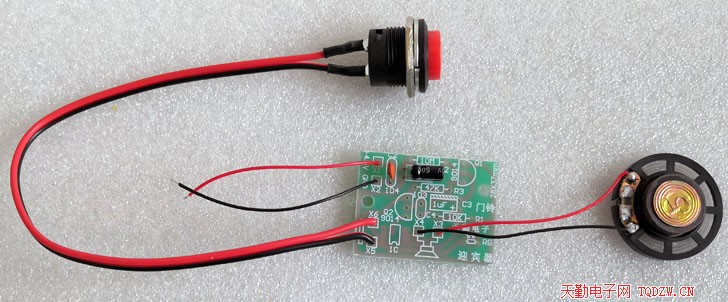

11、焊接按钮引线,将按钮的引线焊接在X5、X6上面

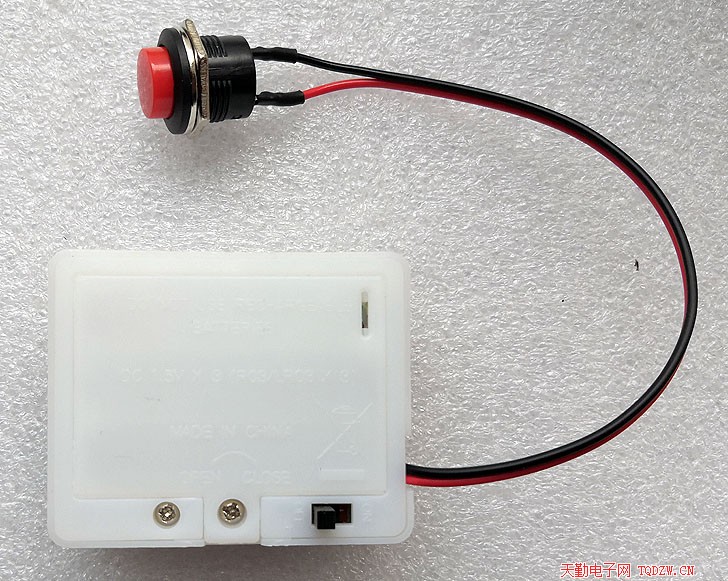

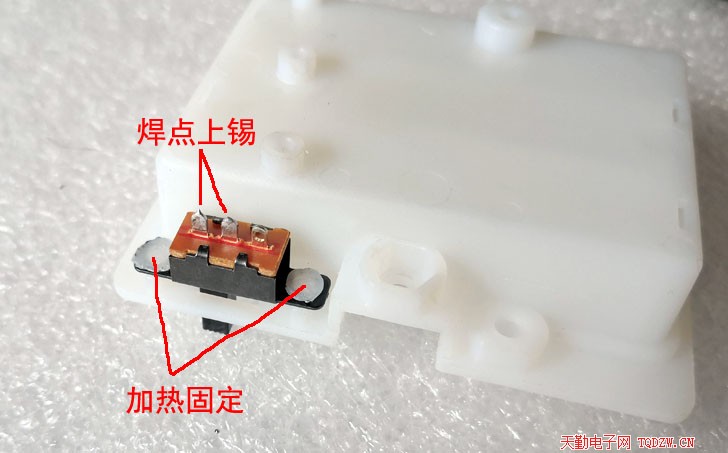

12、将开关装入后壳对应位置,可用电烙铁加热固定,焊点上锡备用

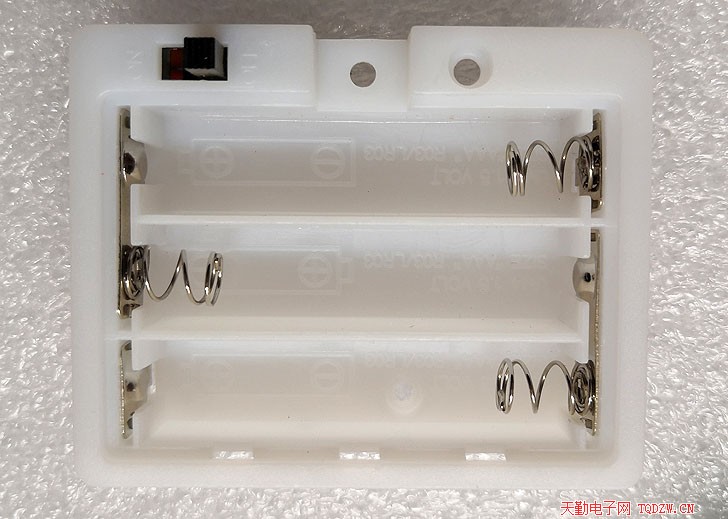

13、安装电池弹簧4件套,如图这样对号入座

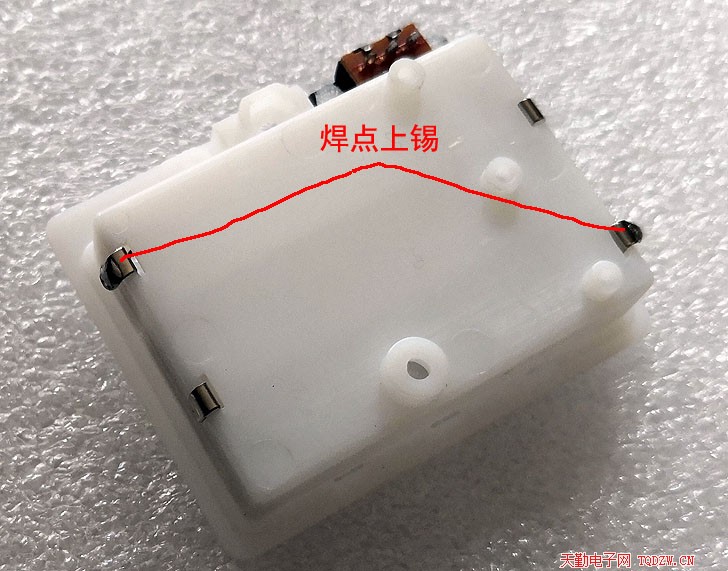

14、电池弹簧的焊片向外折,其中两处上锡备用

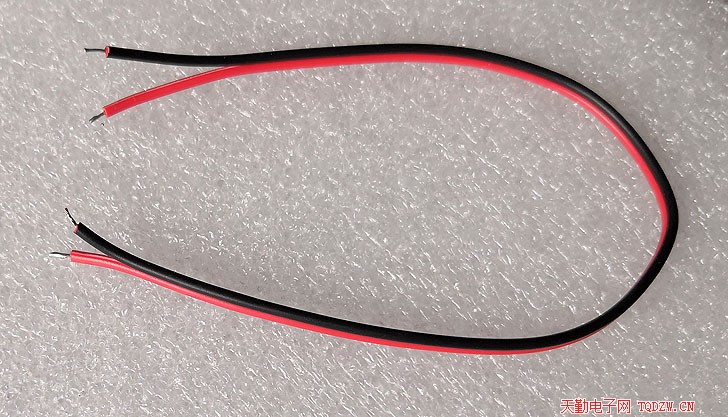

15、焊接电源线

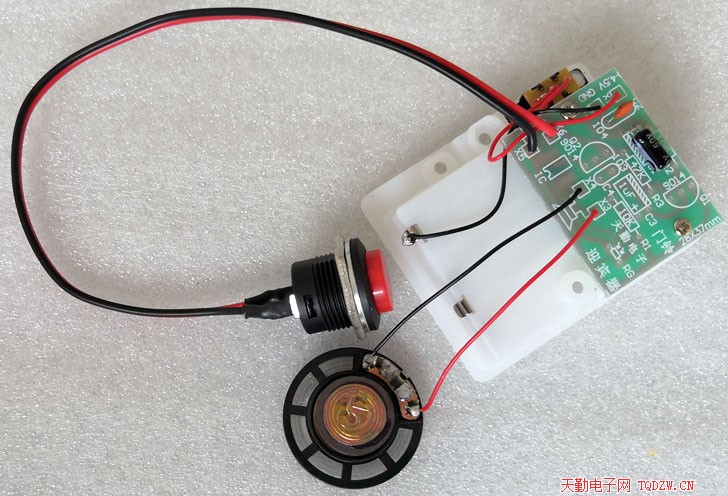

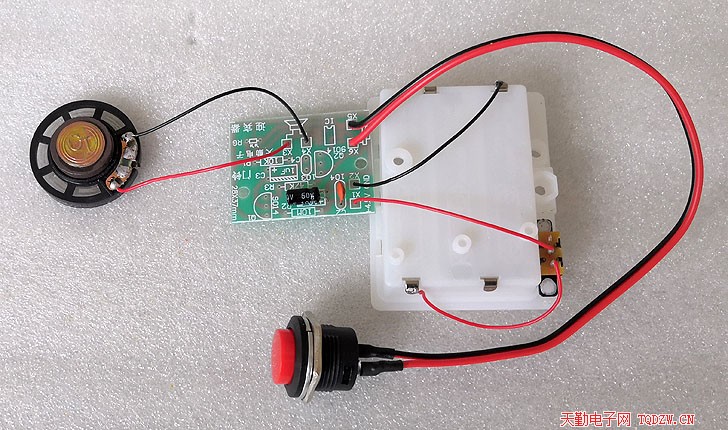

16、用两只PA2.3X5的螺丝固定电路板

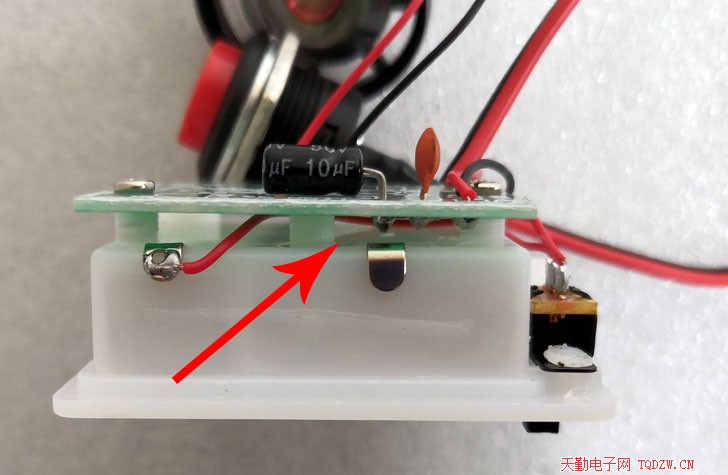

17、注意电路板与电池弹簧片的间隙不能过小,以免发生短路

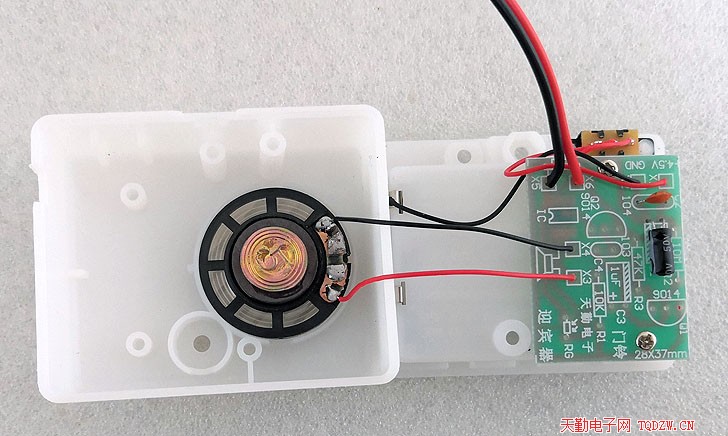

18、喇叭装入前壳

19、盖上后壳

20、后壳用两只PA2.5X8的螺丝固定


21、装上自备的三节7号电池后,盖上电池盖,用一只PA2.5X12的螺丝固定

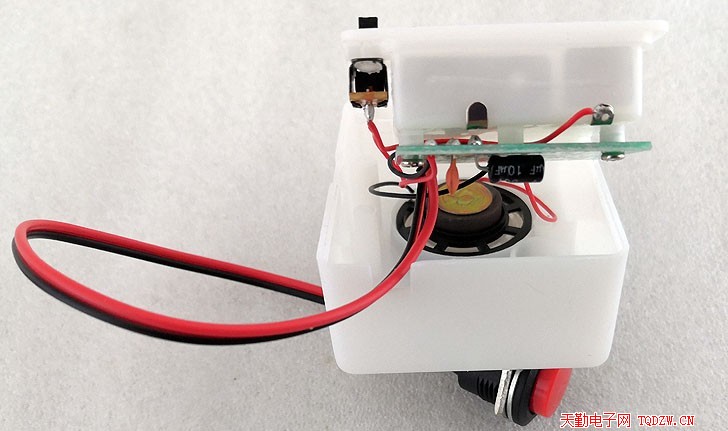

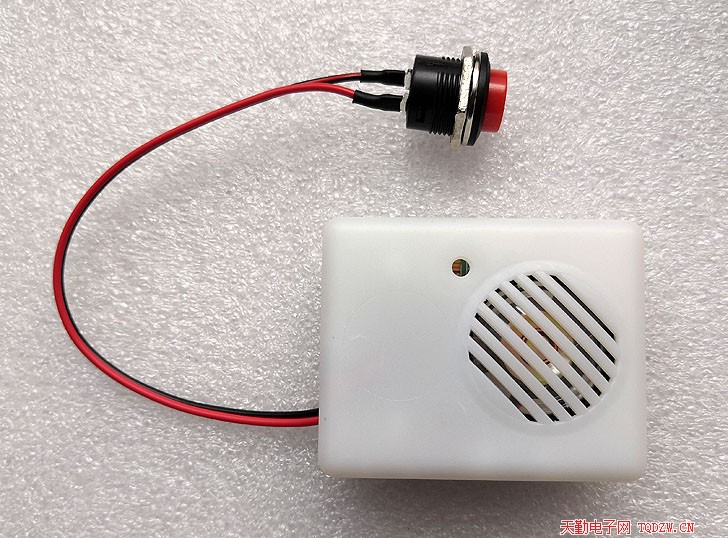

22、这是组装好的成品照片
