STC单片机程序烧录教程

更新时间:2020/11/8 21:04:04    阅读:1868
本文介绍的是通过USB转TTL小板在线烧录程序的硬件连接方法及烧录软件使用教程。

1、首先安装USB转TTL小板的驱动程序(CH340_341驱动),如果采用其他型号的烧录设备,需要安装对应的驱动程序

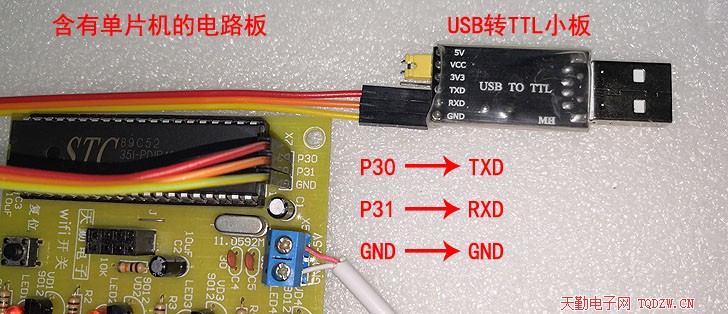

2、按照下图连接好硬件设备,USB转TTL小板插入电脑USB接口,单片机电路板先不要通电

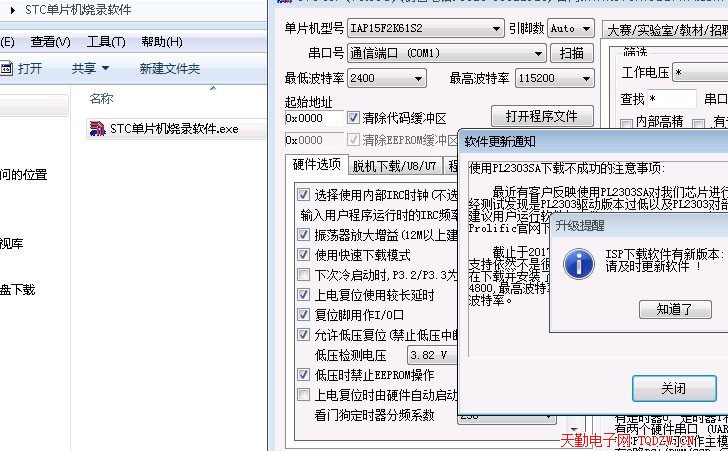

3、打开STC单片机烧录软件,如果提示升级,点击“知道了”即可

4、软件打开后,看左上角,选择单片机型号及串口号,其他参数默认

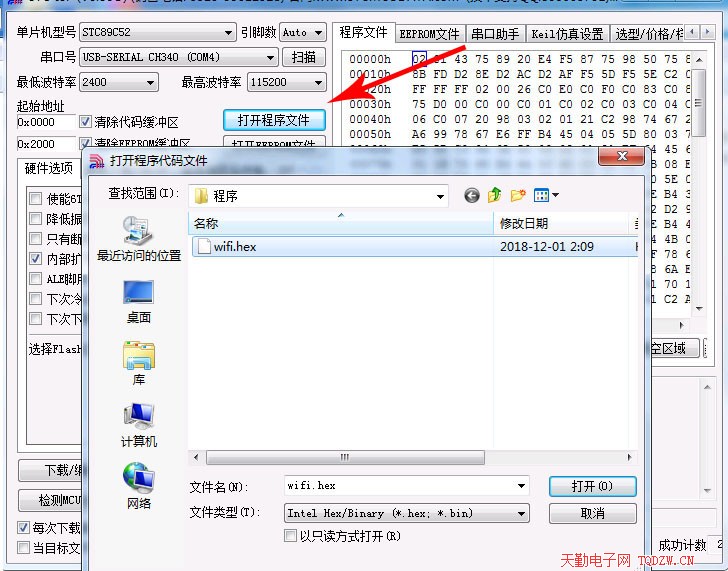

5、点击“打开程序文件”,选择您要烧录的HEX文件,双击即可

6、点击左下角“下载/编程”

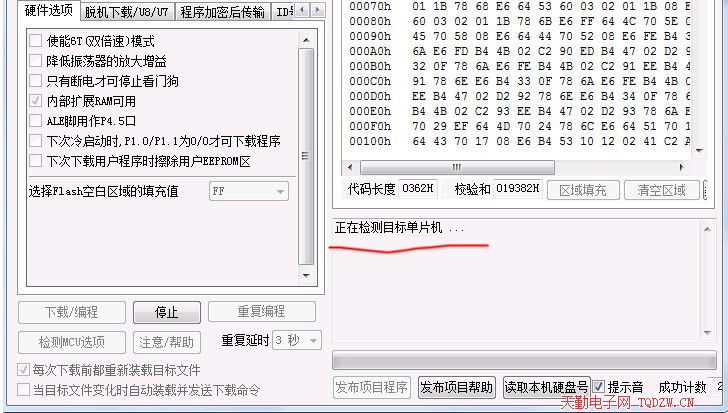

7、点击“下载/编程”后,如下图示,软件显示正在检测目标单片机

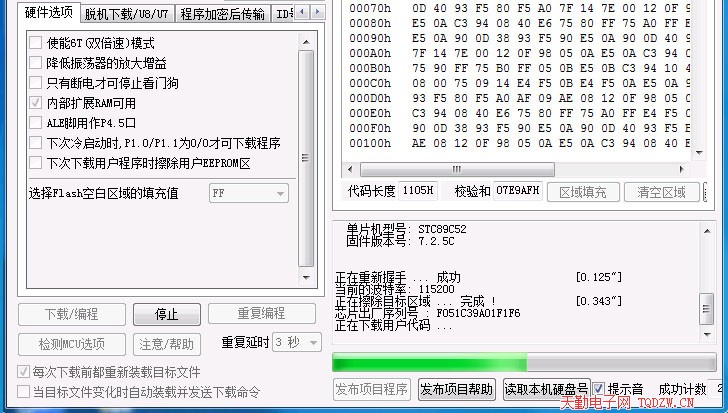

8、单片机电路板通电,开始下载

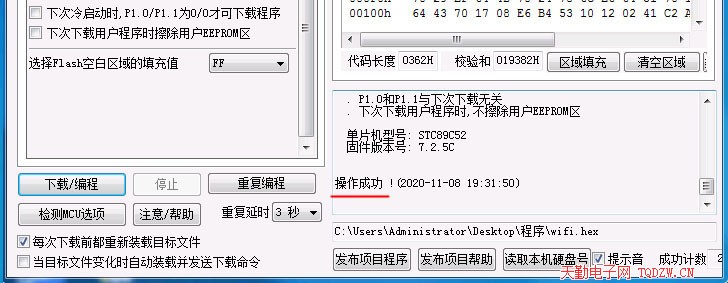

9、下载完成,软件显示操作成功
