LED摇摇棒套件改字教程

更新时间:2020/11/7 10:54:56    阅读:1113
LED摇摇棒套件使用的是C语言程序,通过字模转换软件生成需要显示的文字或图形字模,替换C语言程序中的字模代码,然后通过编译软件生成HEX文件,HEX文件烧录到单片机即可。文中提到的软件及程序,可在购买LED摇摇棒套件后,联系客服索取。

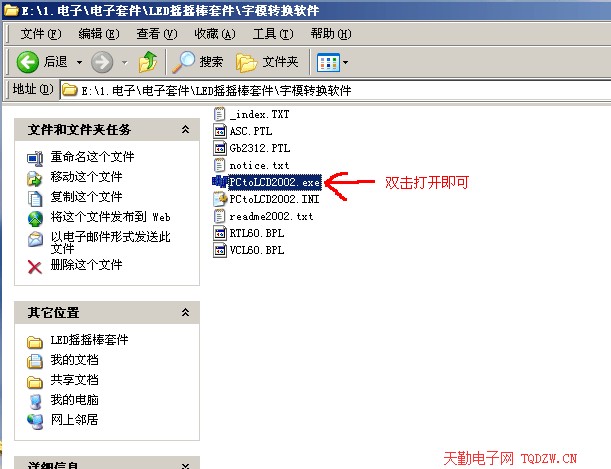

1、首先找到字模转换软件PCtoLCD2002,将文件解压,无需安装打开即可使用

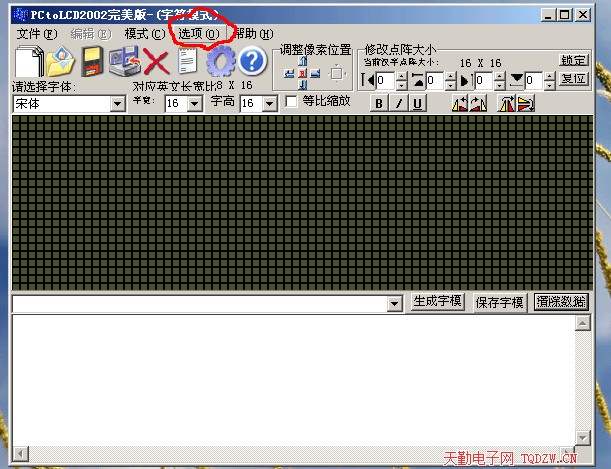

2、打开后,点击选项按钮

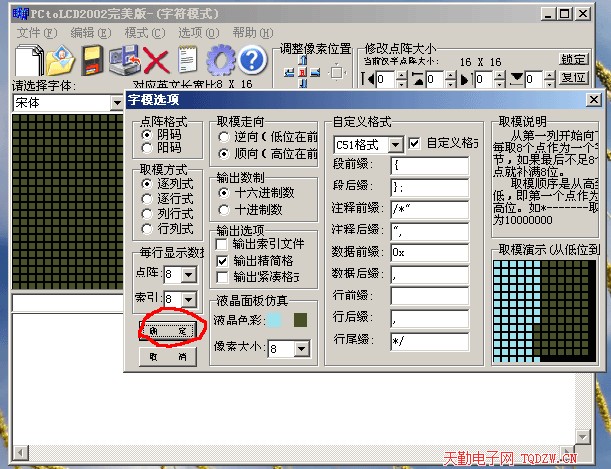

3、调整自定义格式,如图所示,调整后点击确定

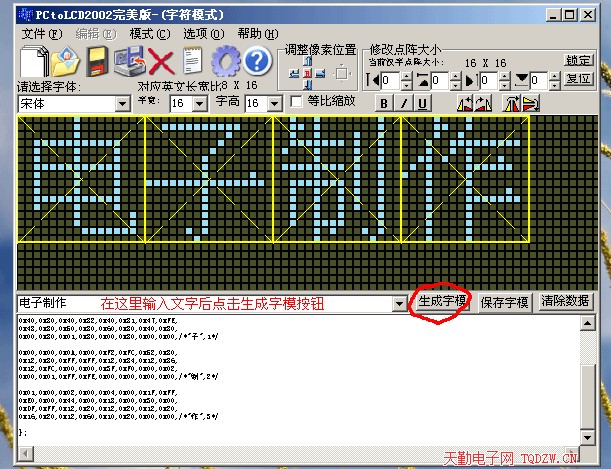

4、输入文字,点击生成字模按钮

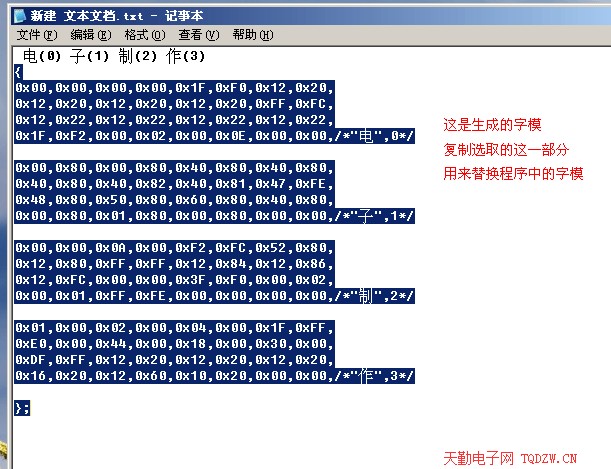

5、复制字模代码,用于替换摇摇棒程序内的字模代码

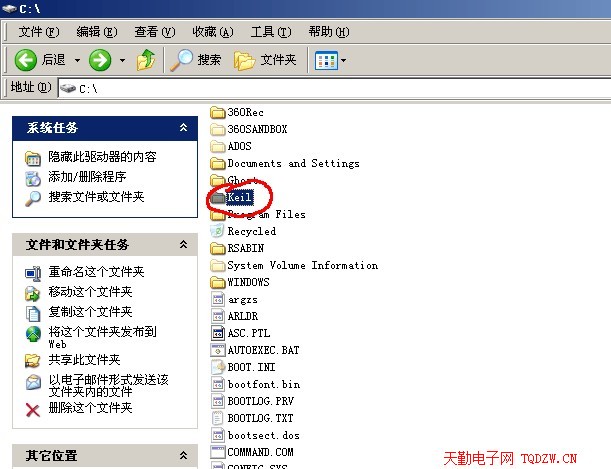

6、找到Keil软件,并按提示步骤安装,安装后,打开Keil目录

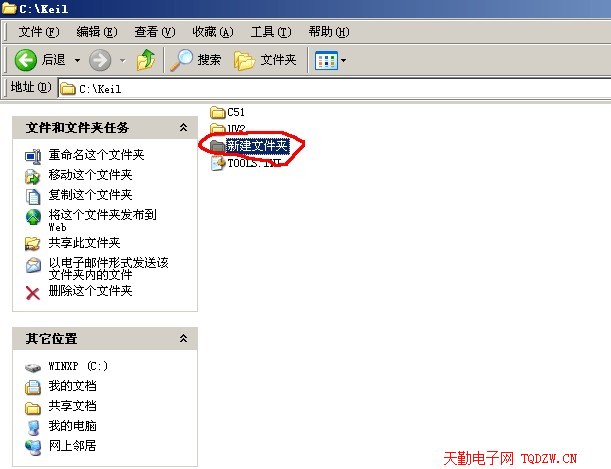

7、在Keil目录下新建文件夹

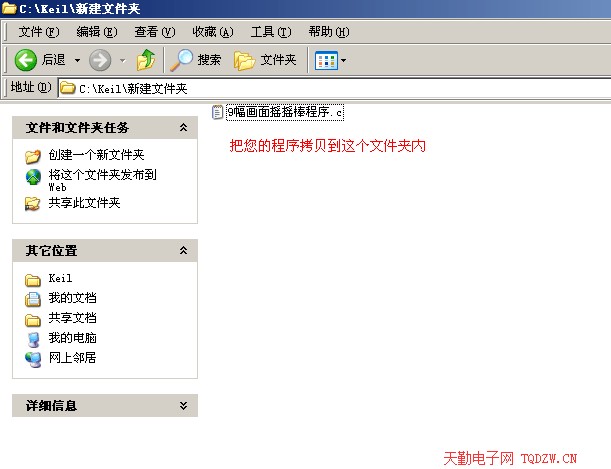

8、把LED摇摇棒程序文件拷贝到这个文件夹

9、打开Keil软件,点击菜单:工程→新建工程

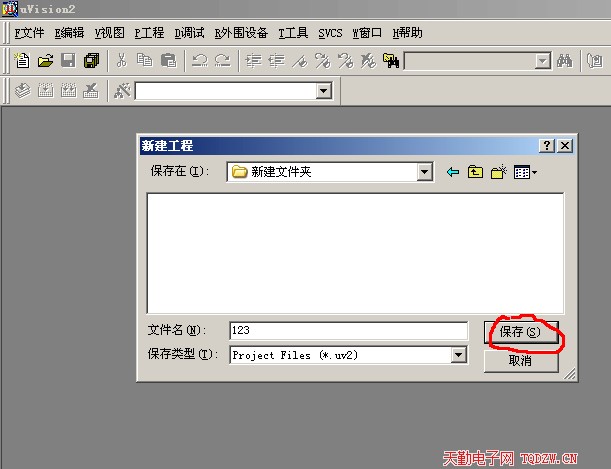

10、自定义文件名“123”,点击保存

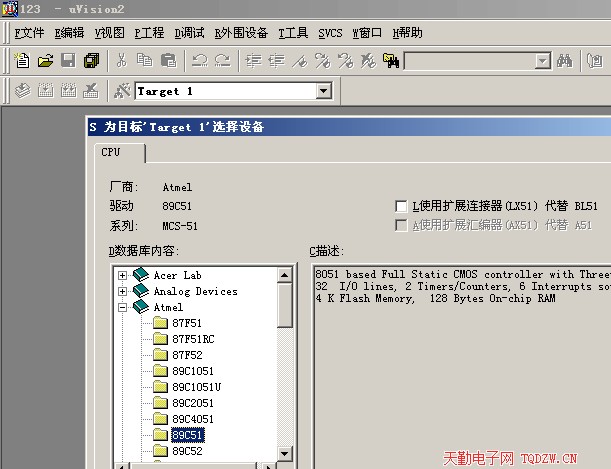

11、选择CPU型号

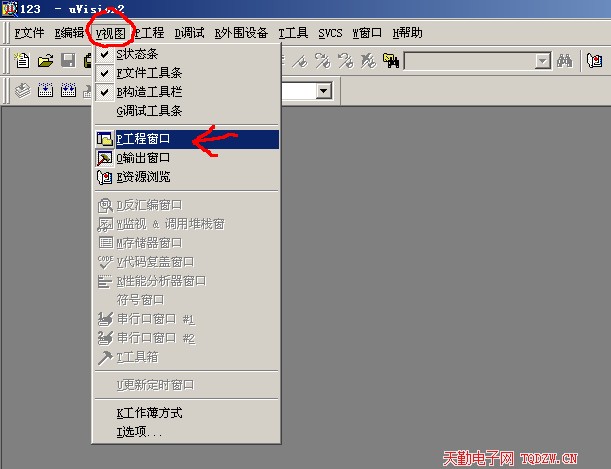

12、点击菜单:视图→工程窗口

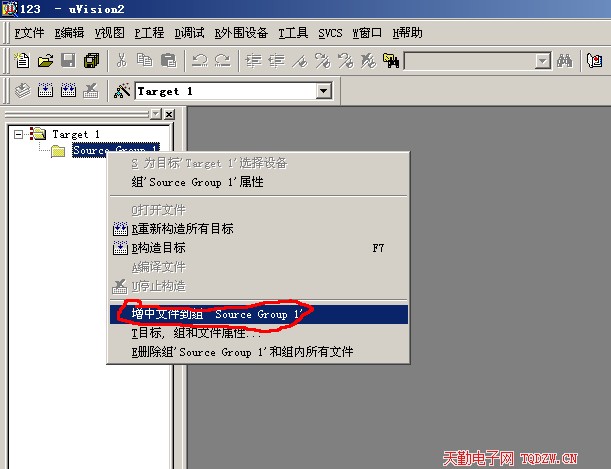

13、添加程序文件

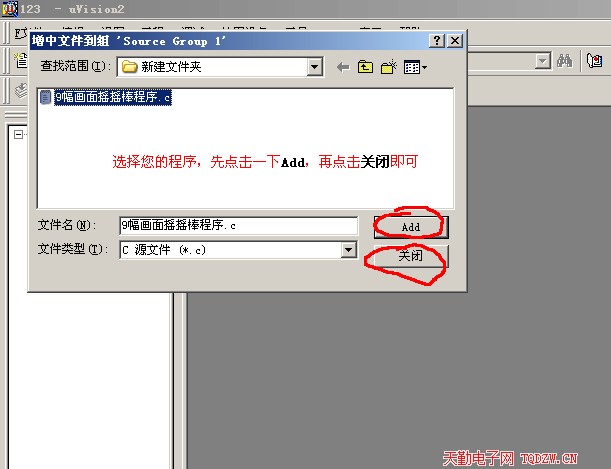

14、选择您的程序文件,先点一下“Add”,再点击“关闭”即可

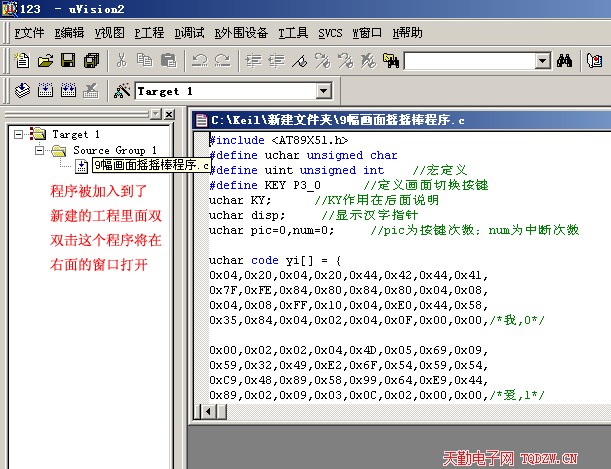

15、程序被加入到了新建的工程里面,双击这个程序会在右面窗口打开,此时可以对程序进行修改操作,修改后保存

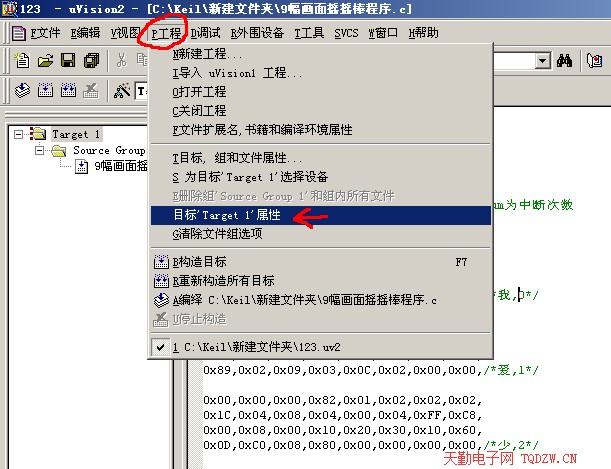

16、程序修改好了,点击菜单:工程→目标'Target 1'属性

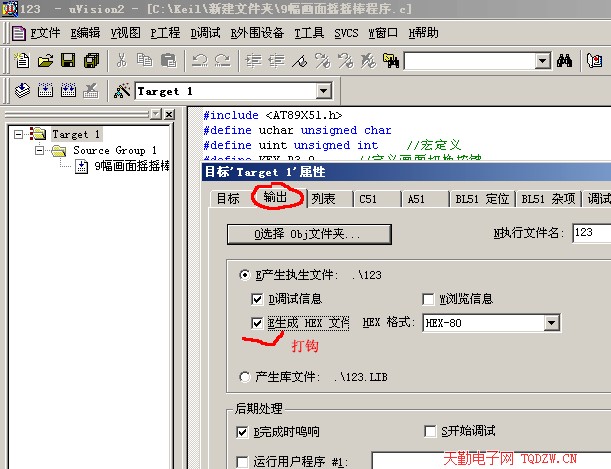

17、点击菜单:输出→勾选生成 HEX 文件,其他默认

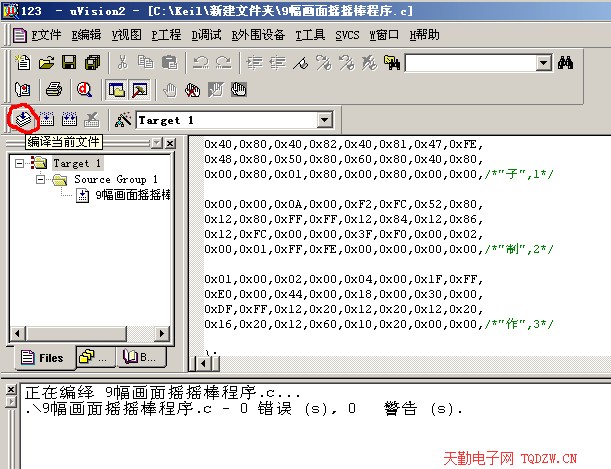

18、点击“编译当前文件”图标,如无错误,可以继续下一步

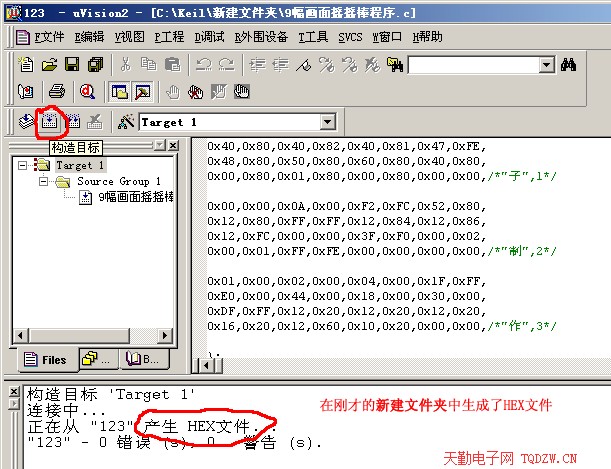

19、点击“构造目标”图标,这样就生成了HEX文件

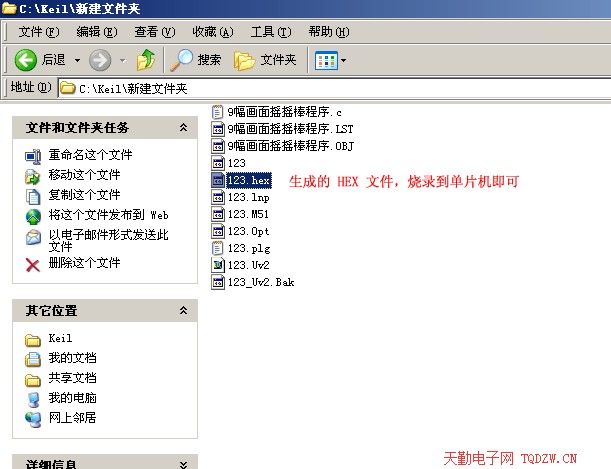

20、可以在新建文件夹中找到刚生成的HEX文件,此文件可以烧录到单片机内
