温控器套件焊接教程

更新时间:2020/6/3 22:27:01    阅读:1505

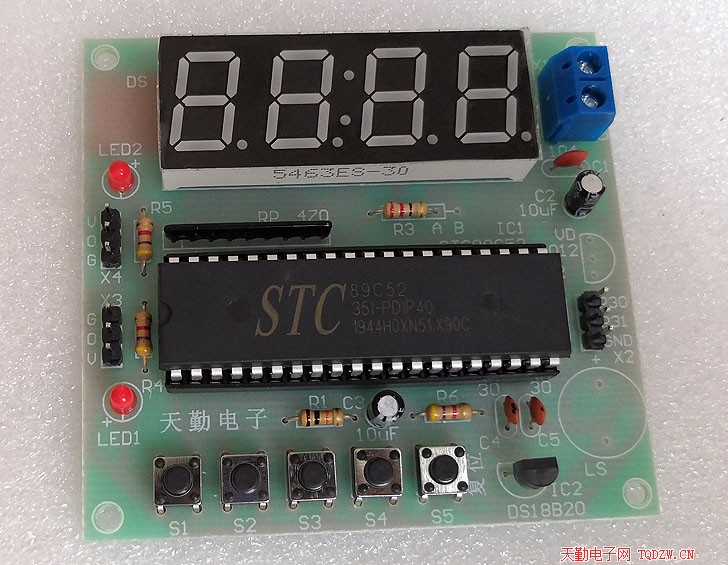

本套件是由STC89C52单片机、四位数码管、数字温度传感器DS18B20组成的电子温度计,单片机程序已写好,测温范围:-55~125度,并具有高温和低温温控功能。焊接教程如下:

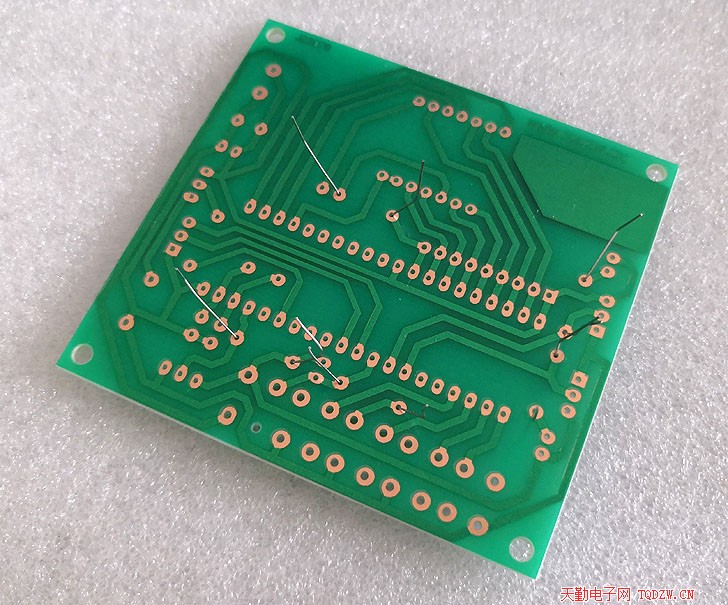

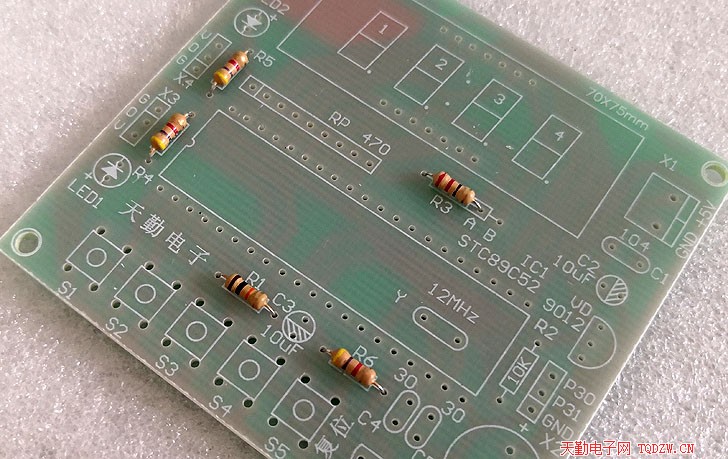

1、焊接电阻,R3的引脚焊接在A端

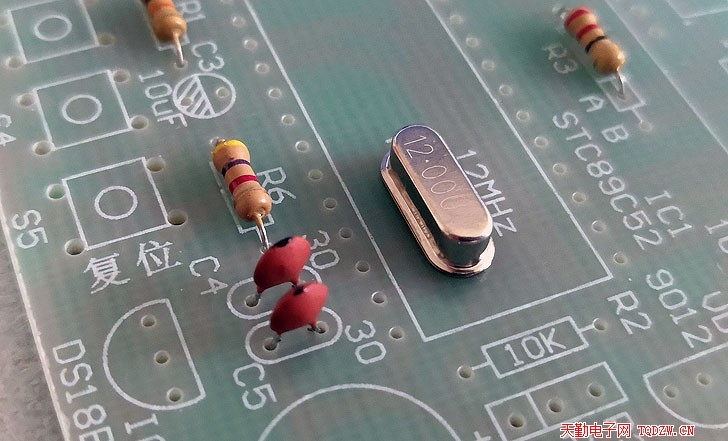

2、焊接晶振和晶振的负载电容C4、C5

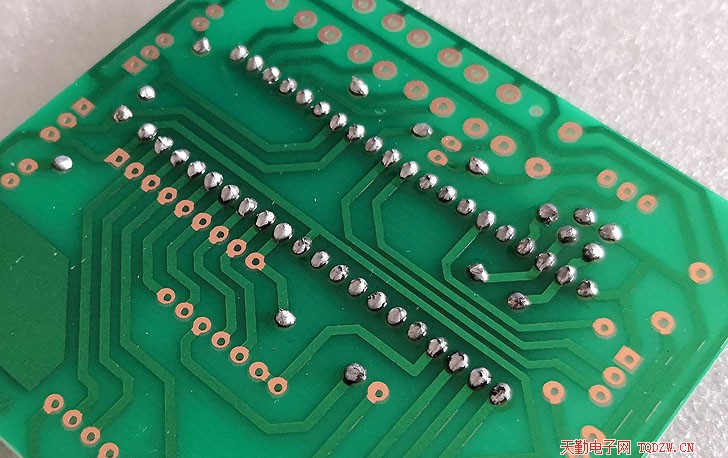

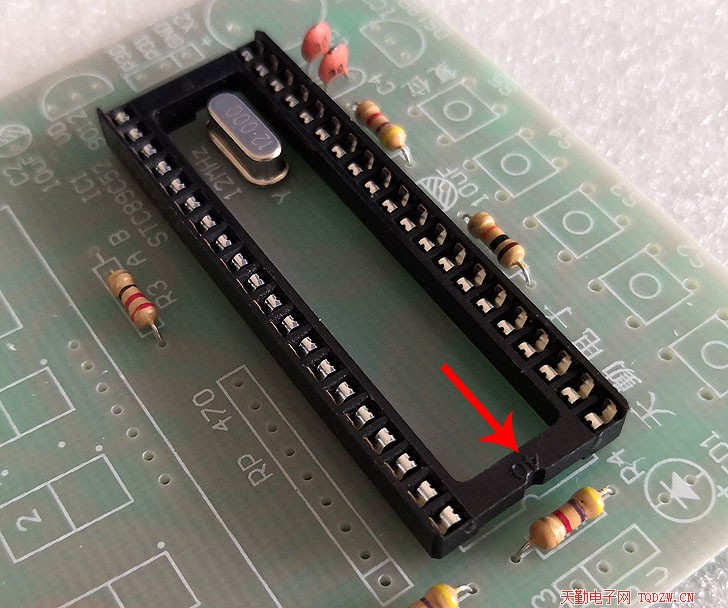

3、焊接集成电路插座,注意缺口的方向

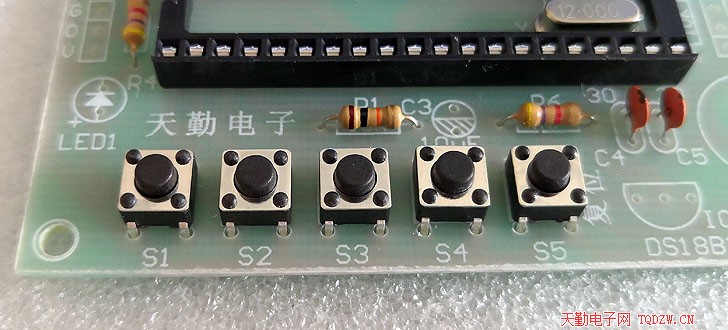

4、焊接5只轻触开关

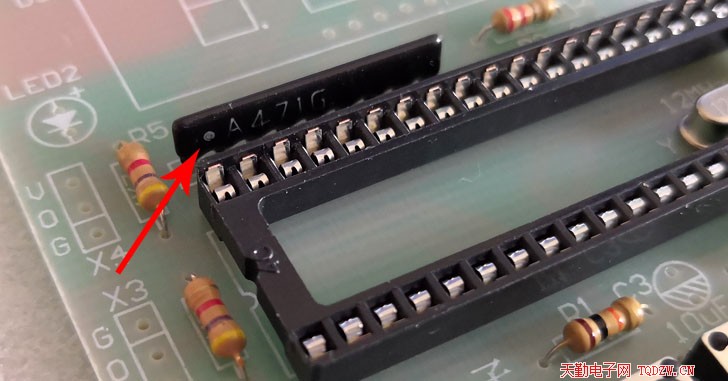

5、焊接排阻,注意方向,不能装反

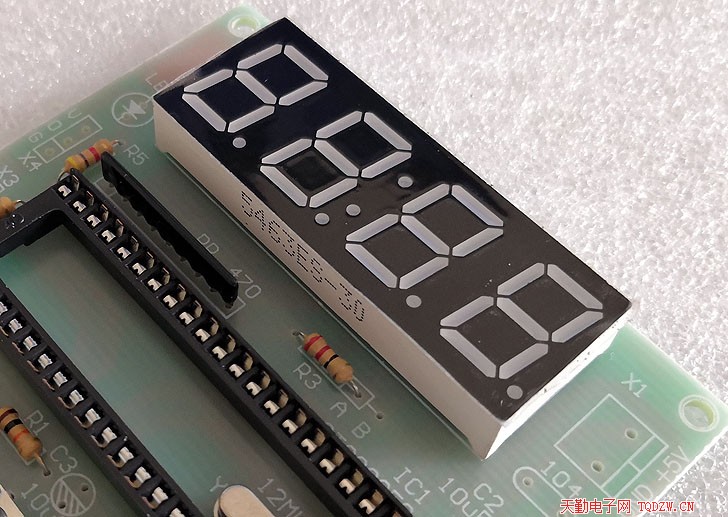

6、焊接四位数码管,如图所示,不要装反了

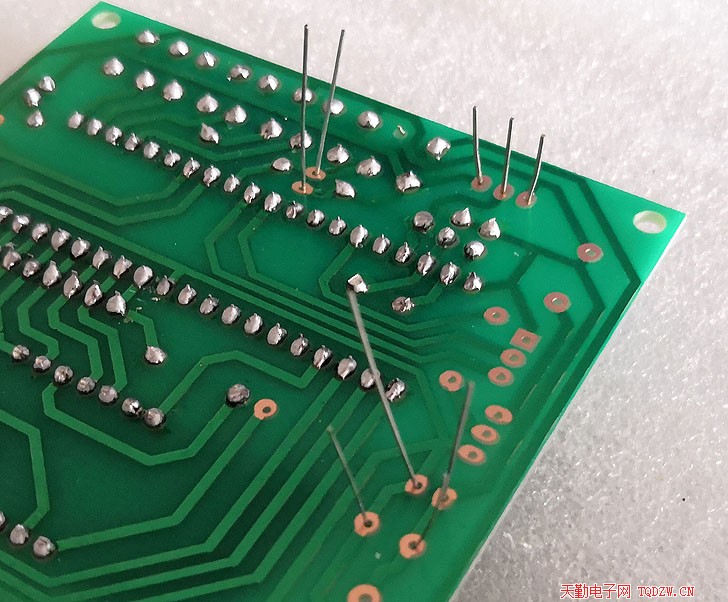

7、剪脚时要一个引脚一个引脚的逐个剪掉,不能同时剪掉两个或多个,以免发生震动使焊盘松动断路

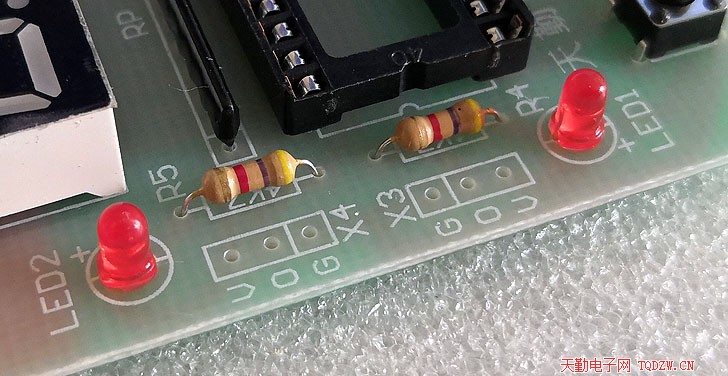

8、焊接两只发光二级管,长脚是正极

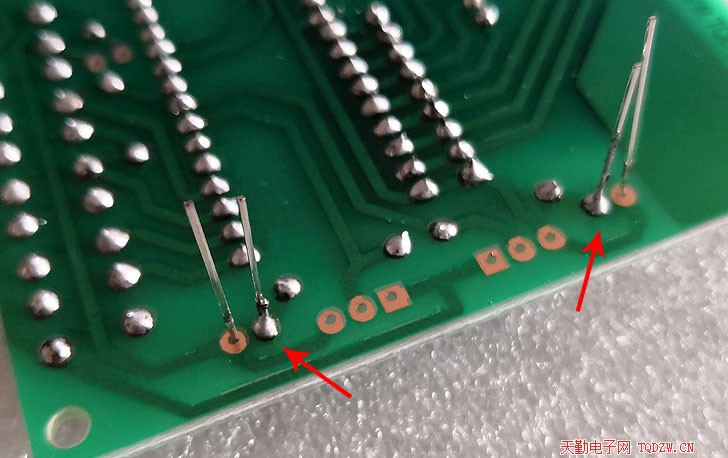

9、焊接时先焊好一个引脚,看一下发光二级管是否歪斜,如有歪斜调正后再焊另一个引脚

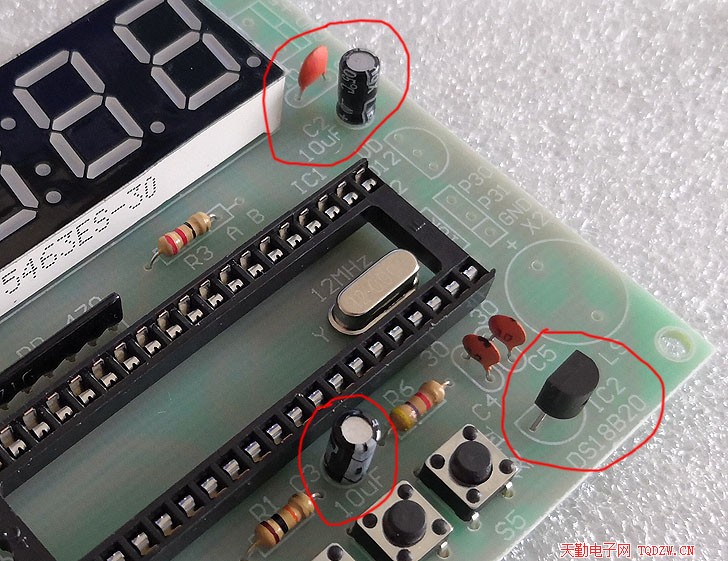

10、焊接电解电容C2、C3,瓷片电容C1,温度传感器DS18B20

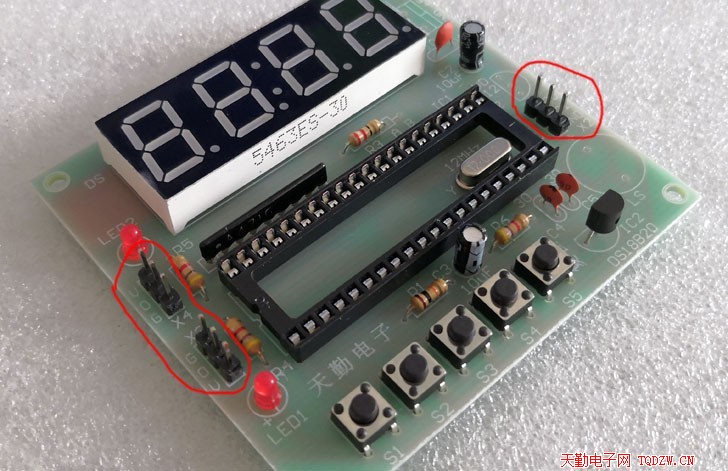

11、焊接3只排针,要紧贴电路板焊接,不能歪斜

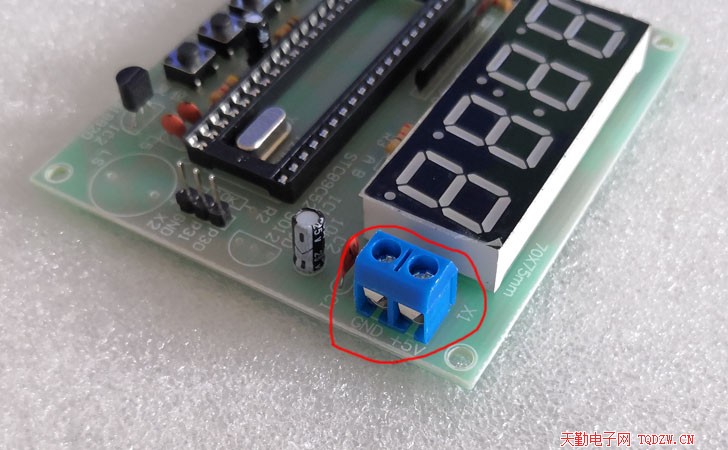

12、焊接电源的接线座

13、这是温控器的全部原件都焊好的样子,LS和VD用不到,不用焊接

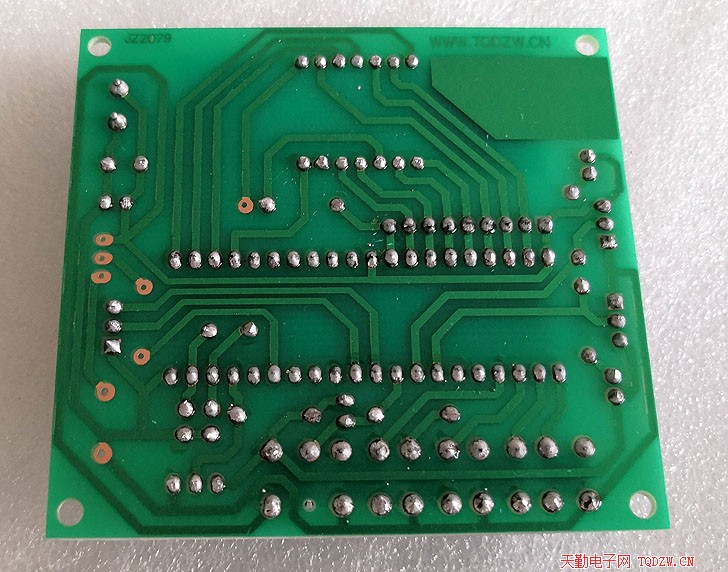

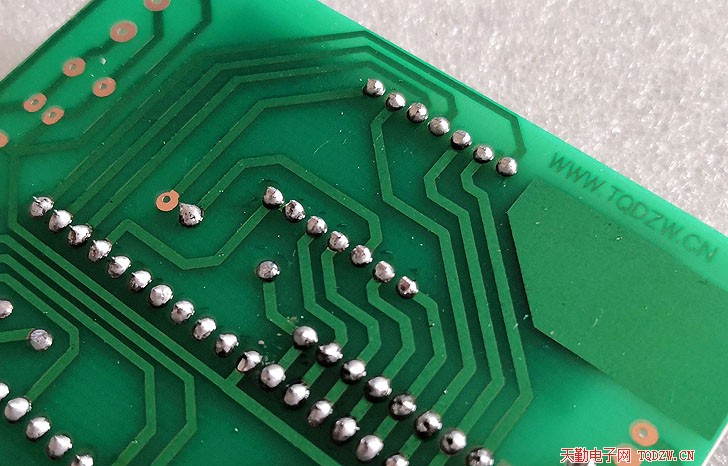

14、再看一下焊接面,焊点光亮、大小适中、无虚焊、无漏焊、焊盘间无粘连

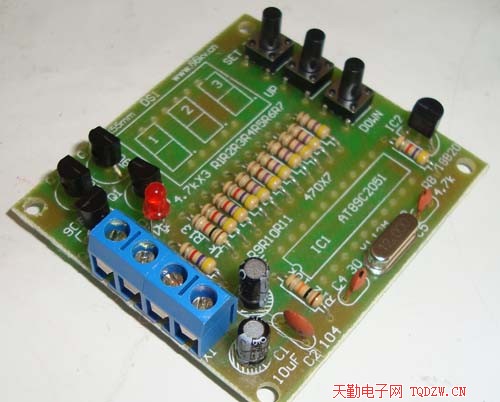

以下内容是AT89C2051单片机做的温控器套件焊接教程:

1、对着元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接

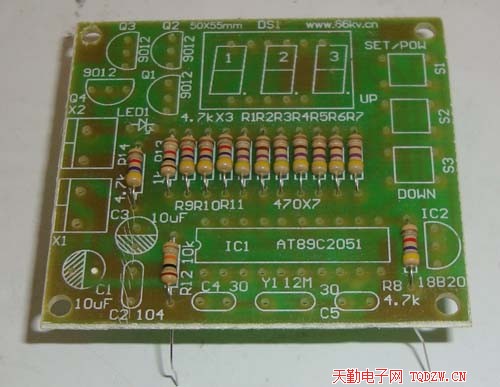

2、首先焊接电阻这样的小元件,电阻要紧贴电路板

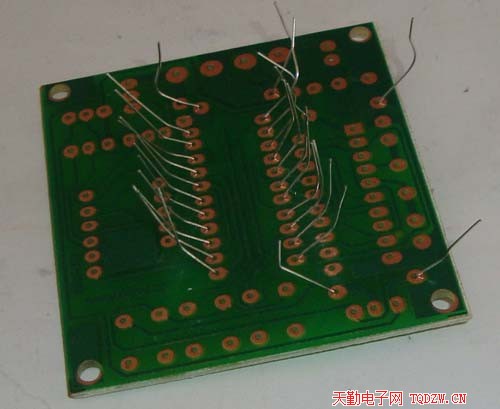

3、将电阻的引脚向两边弯一下,以防止电阻从电路板上脱落,焊接其他元件时也是如此

4、焊接完成后剪掉多余的引脚,在进行下一步

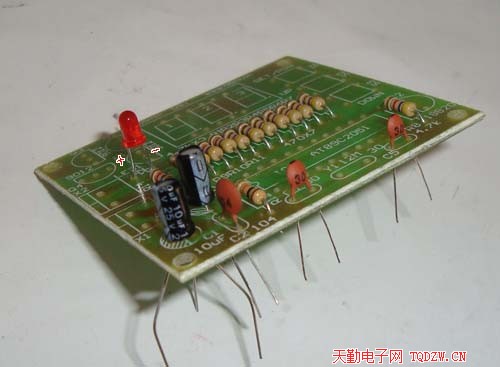

5、焊接电解电容、瓷片电容和发光二级管,电解电容和发光二级管都要注意极性

6、焊接三极管、18B20、晶振、按键等元件,温度传感器DS18B20外形和三极管9012很相似,安装时不要装错

7、焊接接线座,先把两个接线座扣在一起再焊接

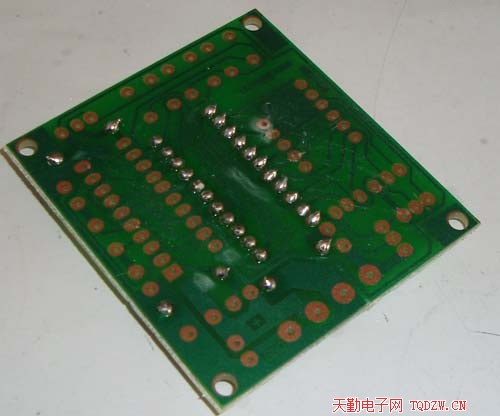

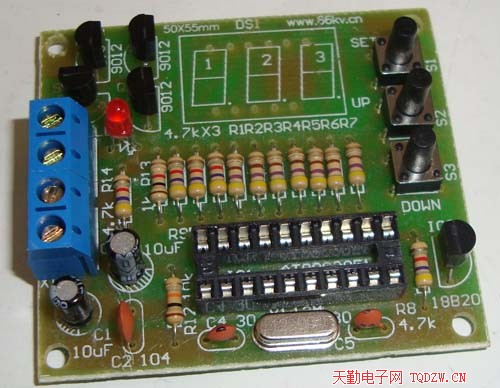

8、焊接集成电路插座

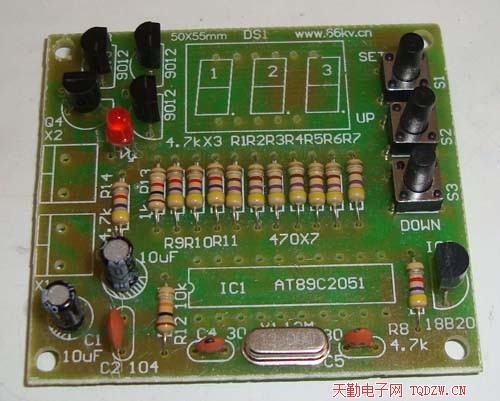

9、焊接数码管

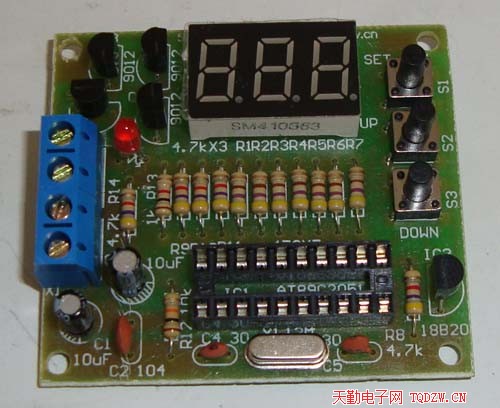

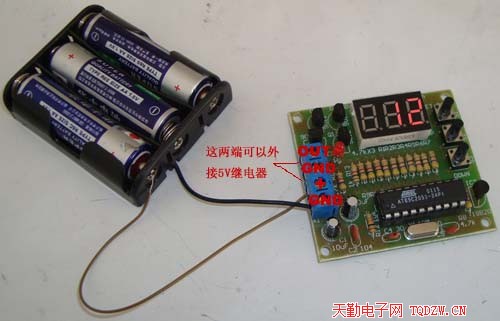

10、装上单片机,再配个电源,通电测试(电池、电池盒需自备)
