分立元件门电路套件焊接教程

更新时间:2020/4/12 0:24:38    阅读:697
这是一款数字电路基础实验教学套件,通过本套件理解分立元件构成的与门、或门及非门的模拟电路构成和工作原理,焊接教程如下:

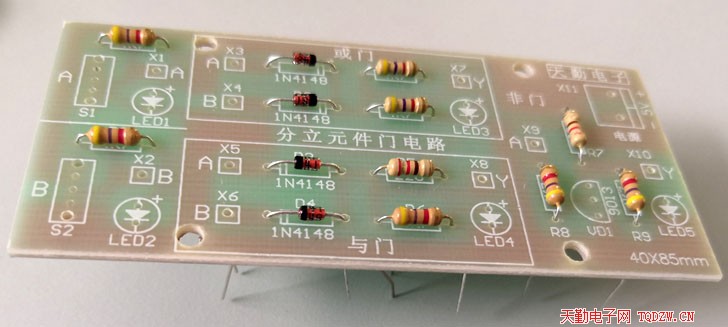

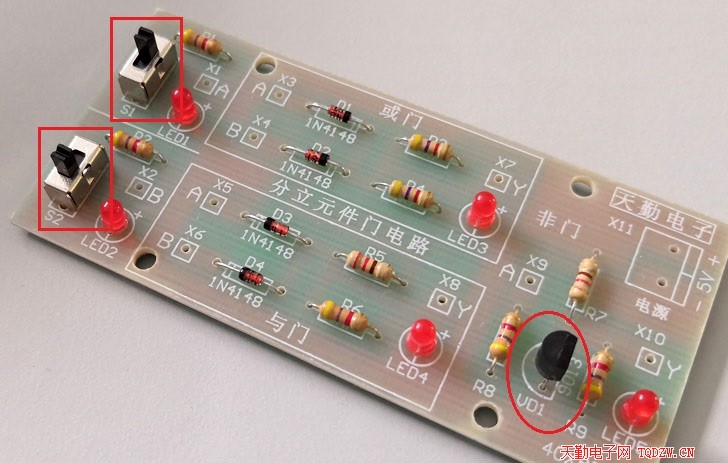

1、首先焊接电阻和二极管,都要紧贴电路板焊接,二极管要注意极性,如图示

2、焊接前先将电阻和二极管对号入座,轻微弯曲其引脚,使元件不宜滑落,然后开始焊接

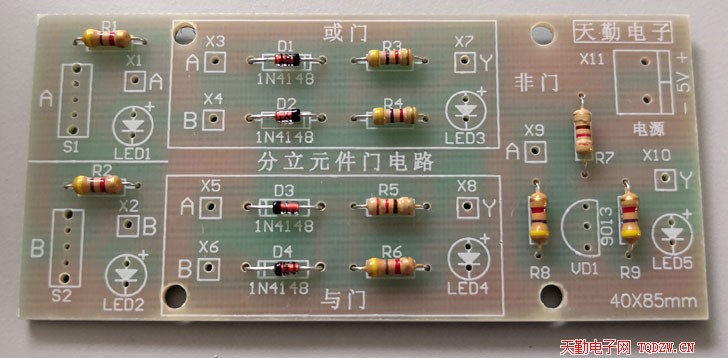

3、这是焊好的电阻和二极管

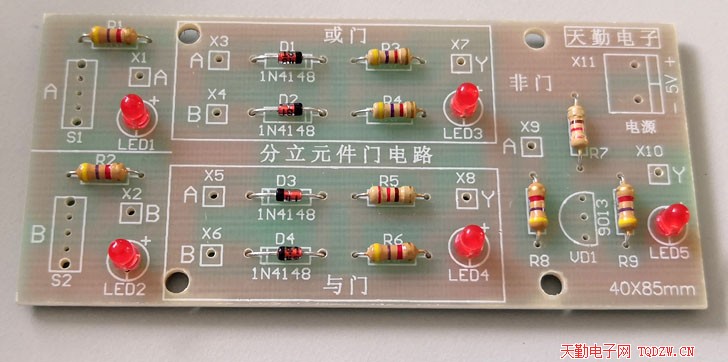

4、焊接发光二极管,紧贴电路板,发光二级管长脚为正极,不能装错

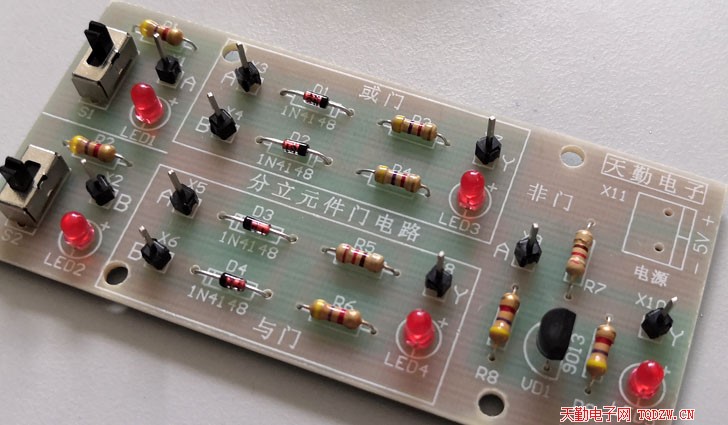

5、焊接两只拨动开关S1、S2,三级管VD1

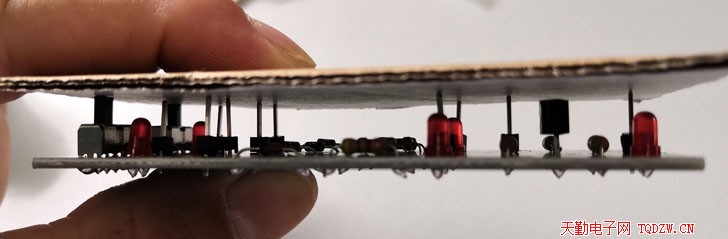

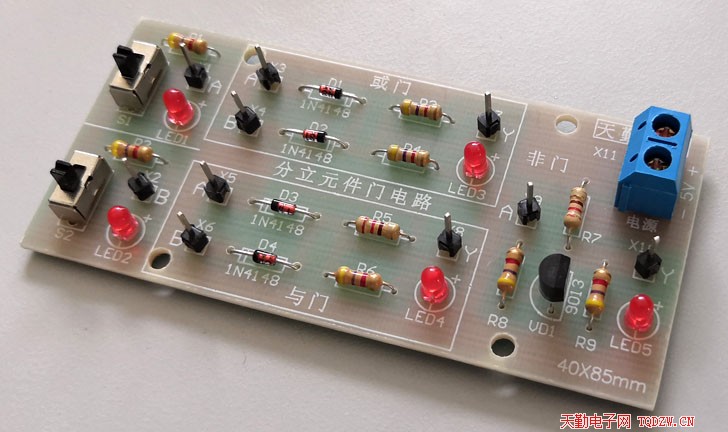

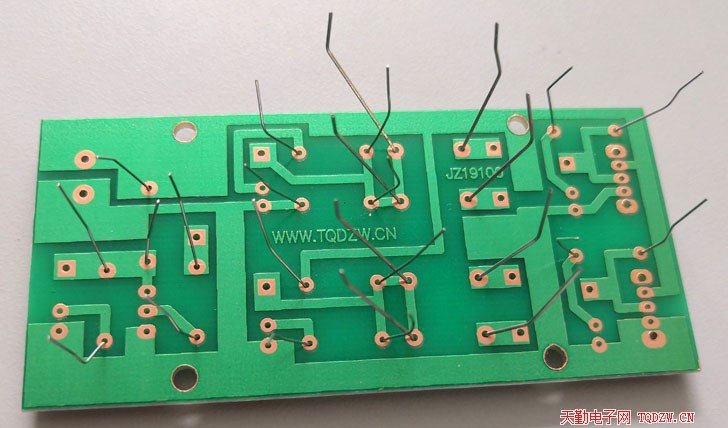

6、焊接插针,先将所有插针插在电路板上,如图所示在插针上面盖一个硬纸板,用于固定插针不宜滑落,然后电路板和硬纸板一起反过来

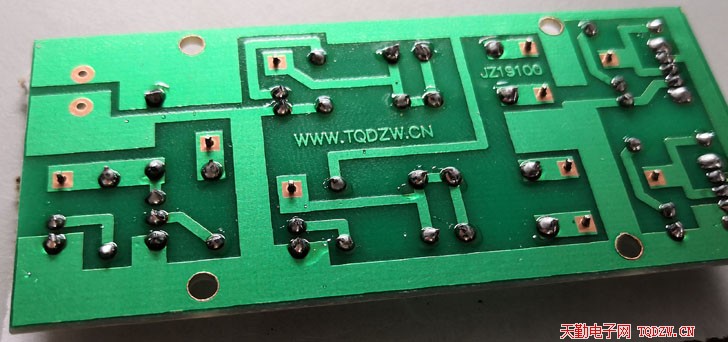

7、反过来后开始焊接

8、这是全部焊好的插针,如有歪斜的,需要重新焊接

9、焊接接线座,接线座用于连接电源线,压线口朝外,不要装反了

10、这是全部元器件都焊好的样子

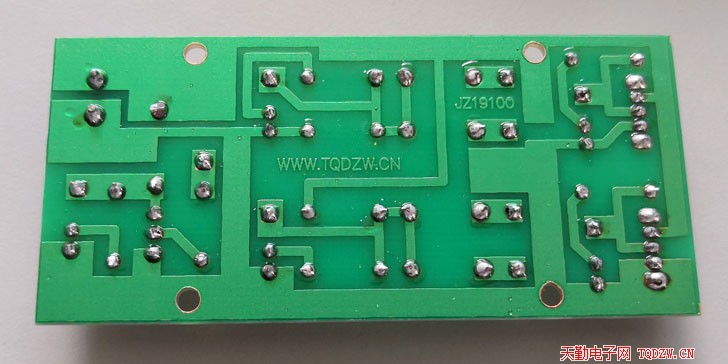

11、再看一下反面图片

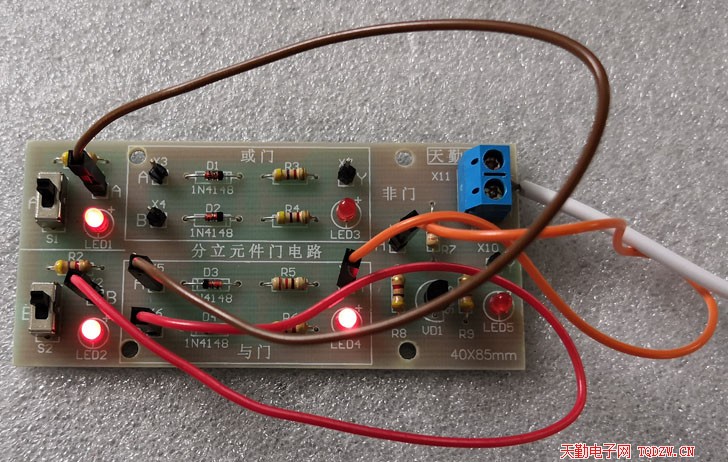

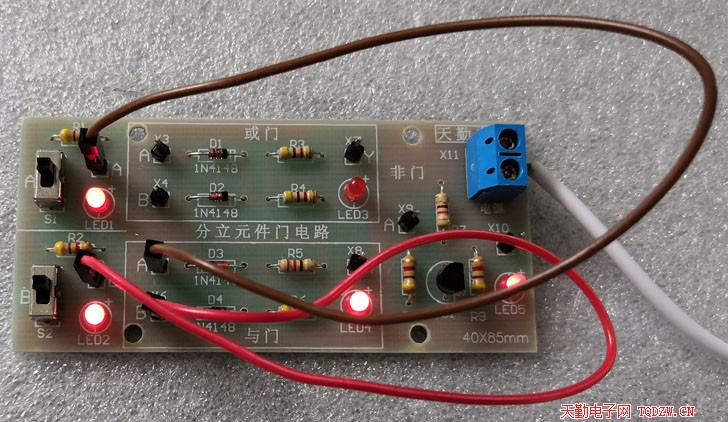

12、通电测试,电源及电源引线请自备,可以用USB电源线或者电池盒供电

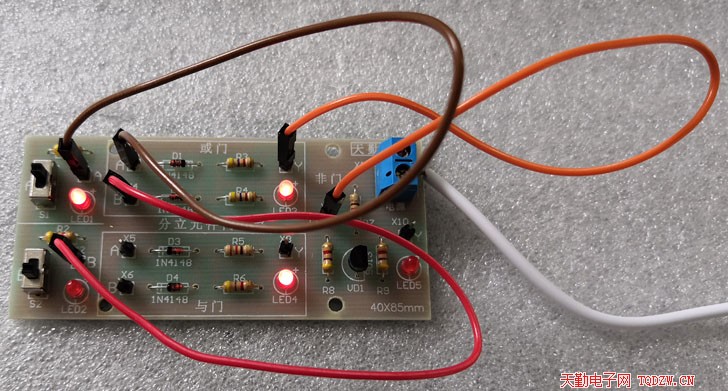

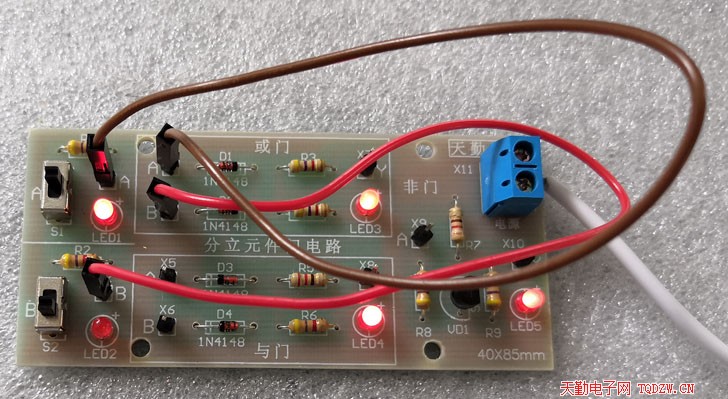

分立元件门电路套件可以实现或门、或非门、与门、与非门、非门这5中基本的门电路,详细的电路连接方法请看下图:

1、或门电路连接,X1→X3,X2→X4

2、或非门电路连接,X1→X3,X2→X4,X7→X9

3、与门电路连接,X1→X5,X2→X6

4、与非门电路连接X1→X5,X2→X6,X8→X9

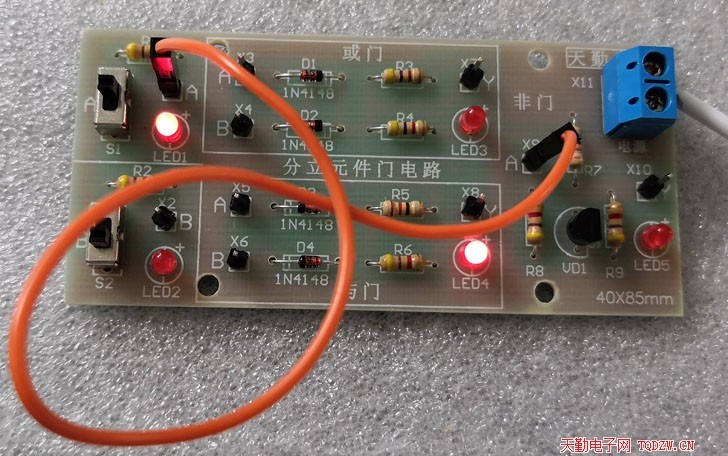

5、非门电路连接,X1→X9
