门磁报警器套件焊接教程

更新时间:2020/3/20 1:39:38    阅读:2146
本套件是利用霍尔传感器触发可控硅导通,使报警芯片工作,由喇叭发出声音的报警器。焊接教程如下:

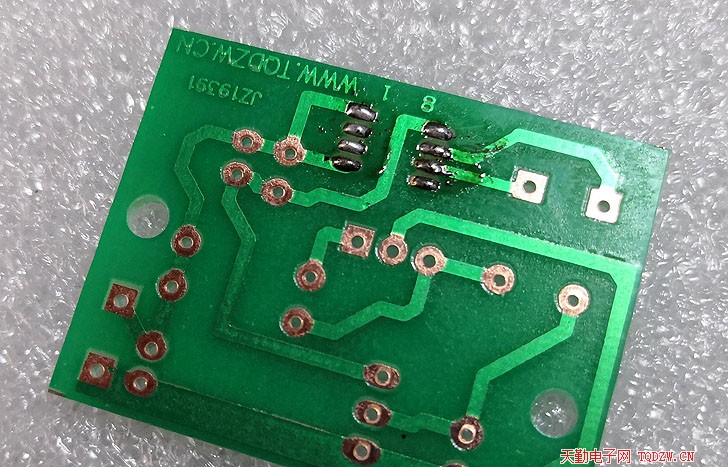

1、首先焊接报警芯片,可以采用手工电烙铁焊接,焊接前,焊盘上锡

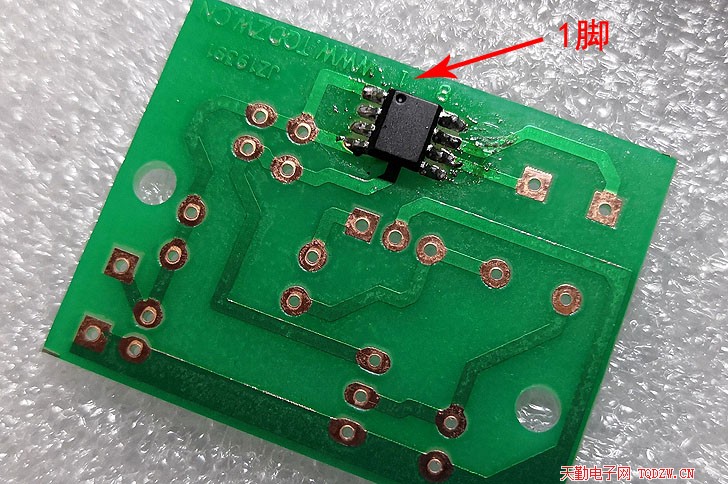

2、焊接报警芯片,要注意1脚的方向

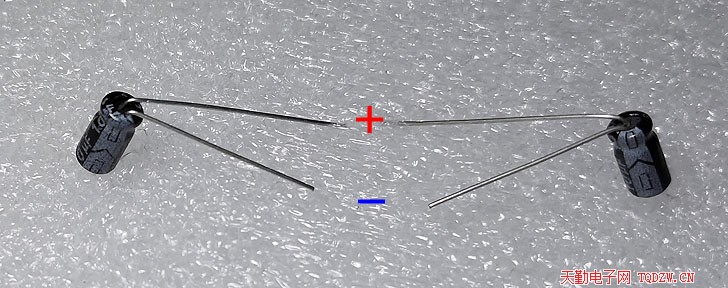

3、处理两只电解电容的引脚,如图示

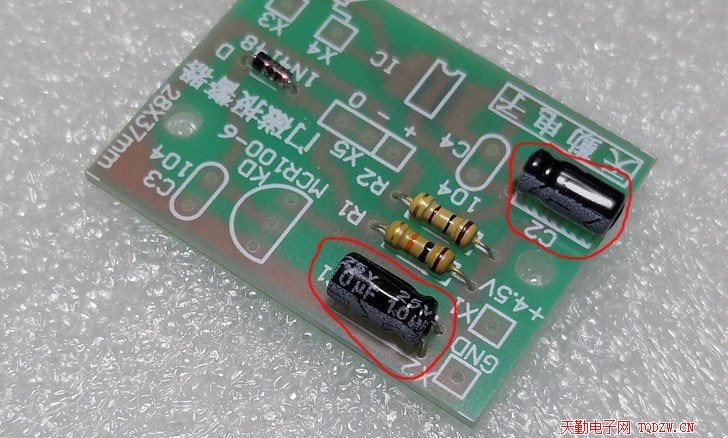

4、焊接两只电解电容,极性不要弄错了

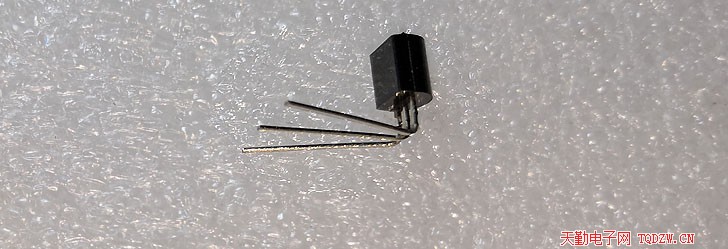

5、处理一下可控硅的引脚,如图示

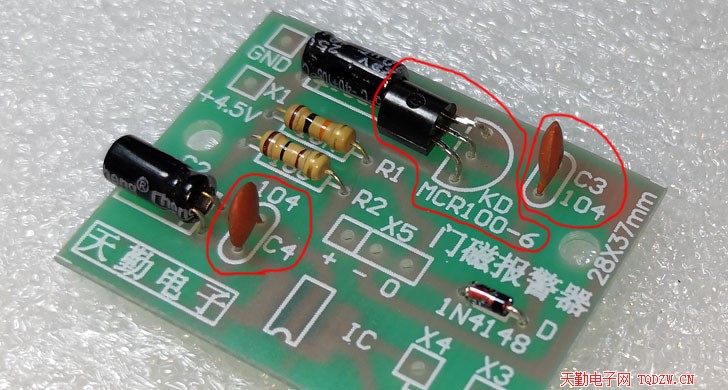

6、焊接可控硅和两只瓷片电容

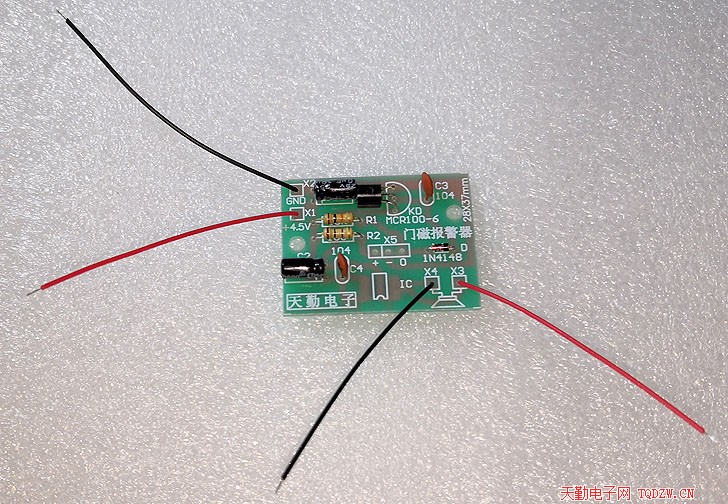

7、焊接电源引线和喇叭引线

8、焊接喇叭,喇叭线不用区分正负极

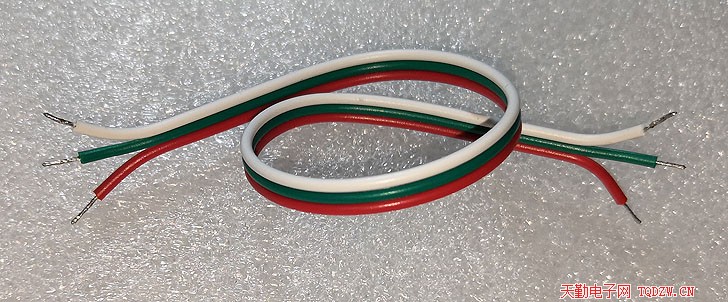

9、处理导线的线头,上锡

10、先将热缩管剪为3段,如图示,套在3根导线上面,再将导线焊接在霍尔传感器3144的三个引脚上

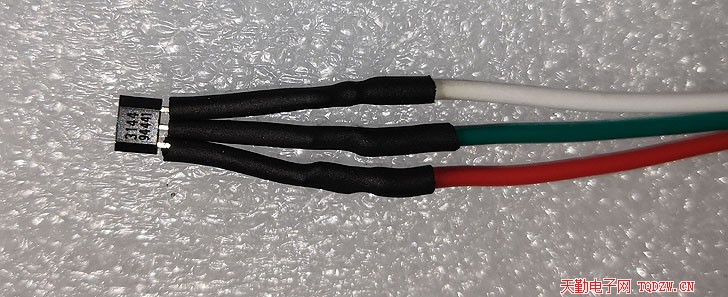

11、焊接好以后,套上热缩管,用电烙铁或者热风枪给热缩管加热,使其缩小

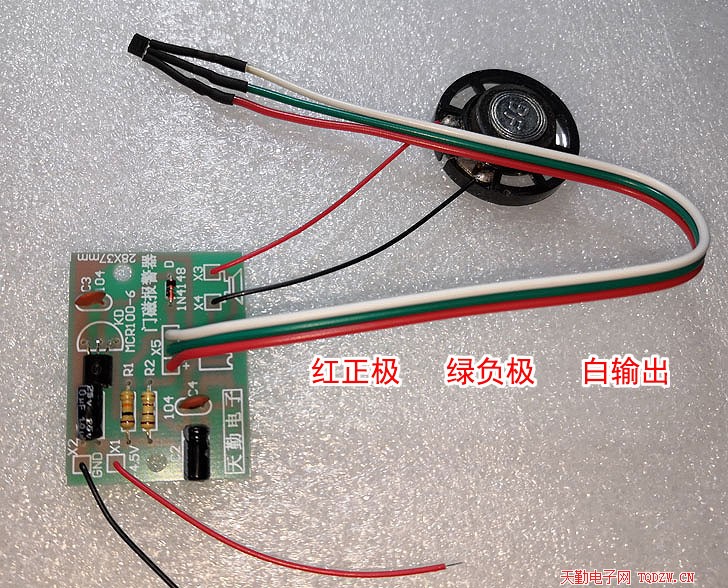

12、霍尔传感器的导线焊接在电路板上X5接口,颜色顺序如图示

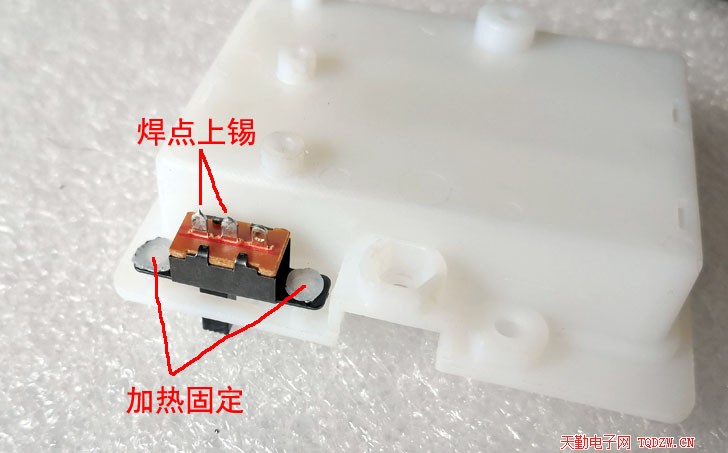

13、将开关装入后壳对应位置,可用电烙铁加热固定,焊点上锡备用

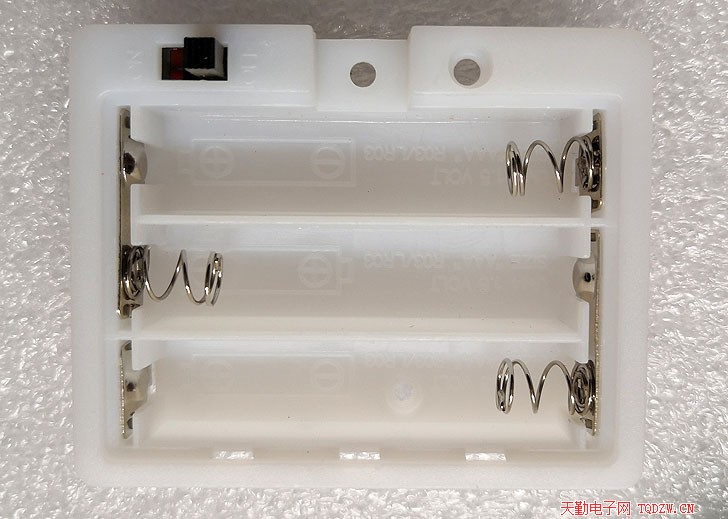

14、安装电池弹簧4件套,如图这样对号入座

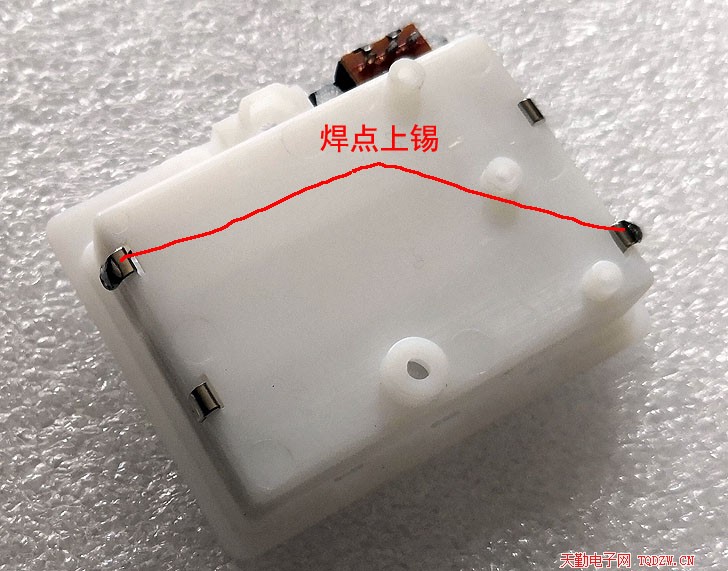

15、电池弹簧的焊片向外折,其中两处上锡备用

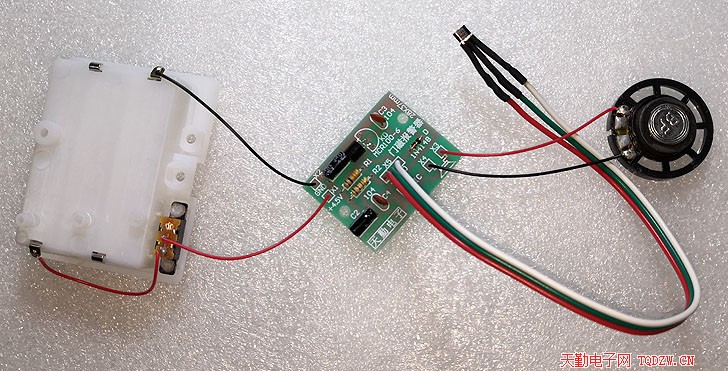

16、焊接电源线

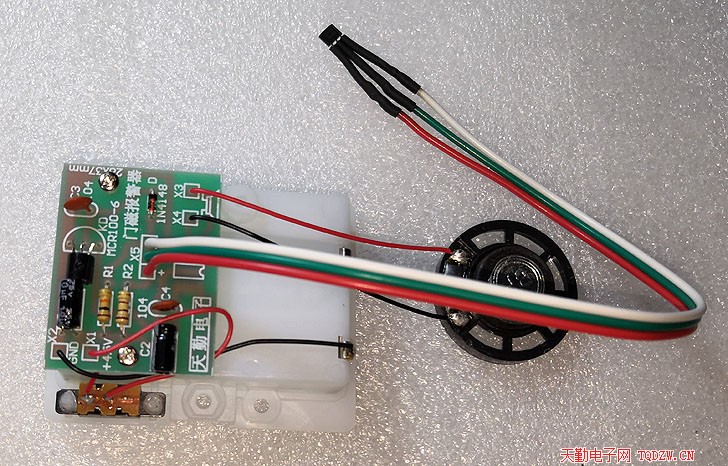

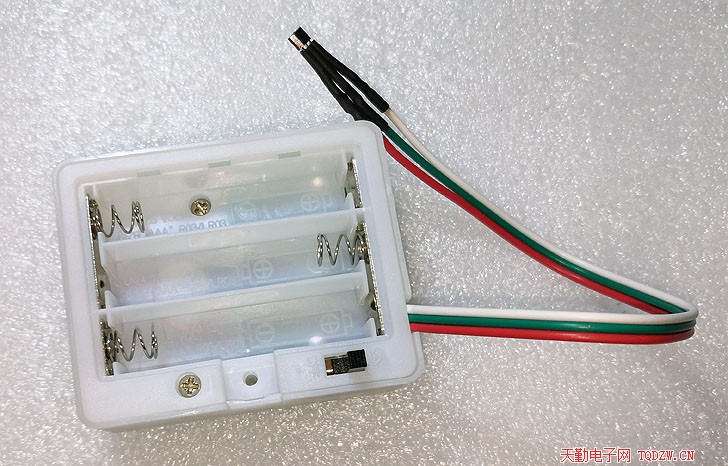

17、用两只PA2.3X5的螺丝固定电路板

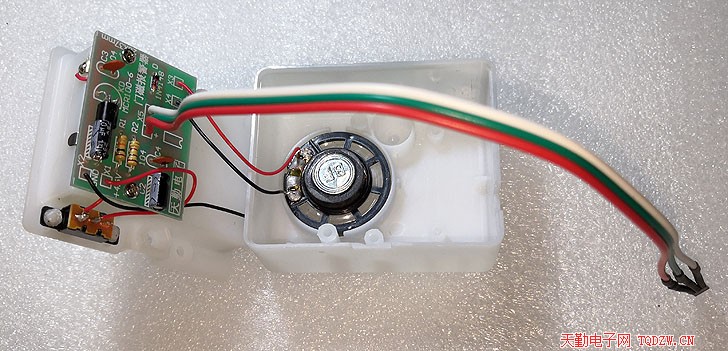

18、喇叭装入前壳

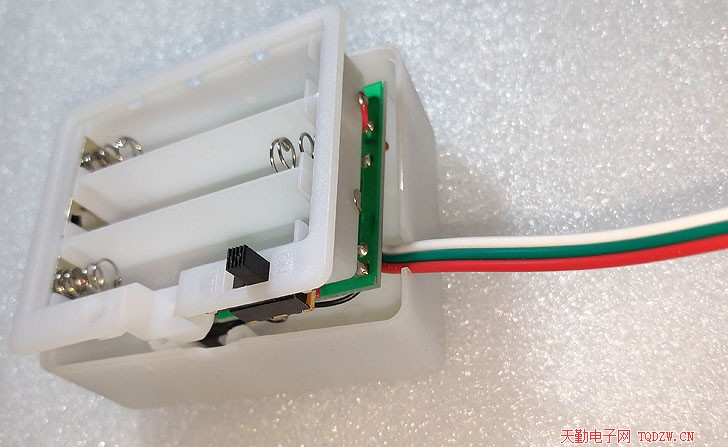

19、盖上后壳

20、后壳用两只PA2.5X8的螺丝固定

21、装上三节7号电池后,盖上电池盖,用一只PA2.5X12的螺丝固定

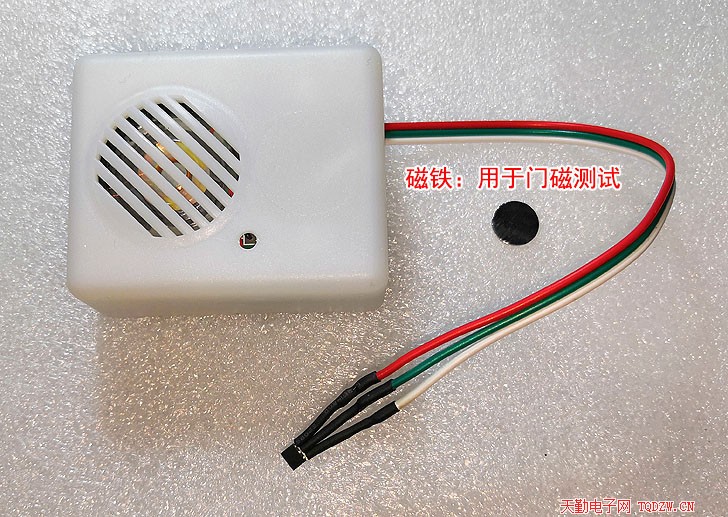

22、这是组装好的成品照片
