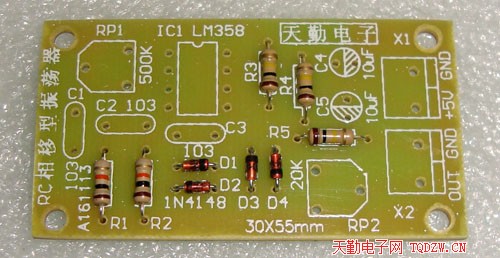

1、焊接电阻和二极管,二极管1N4148请注意极性

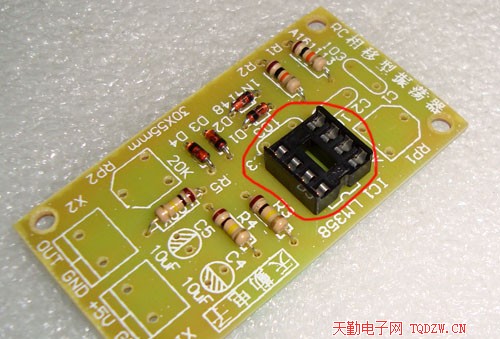

2、焊接集成电路插座,注意缺口的方向不能装反

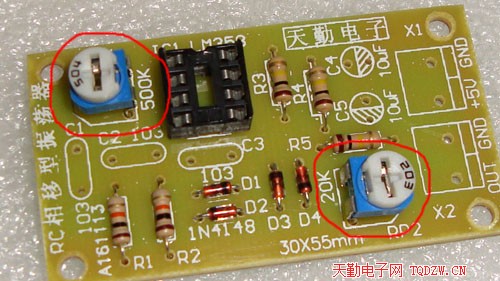

3、焊接可调电阻RP1(500K)和RP2(20K)

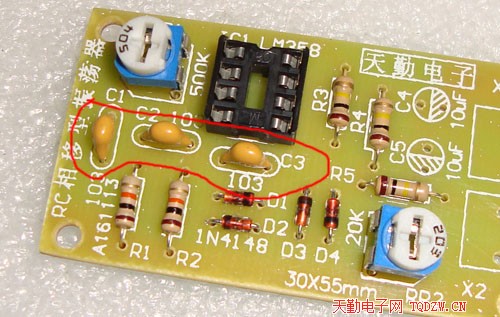

4、焊接三只独石电容C1、C2、C3

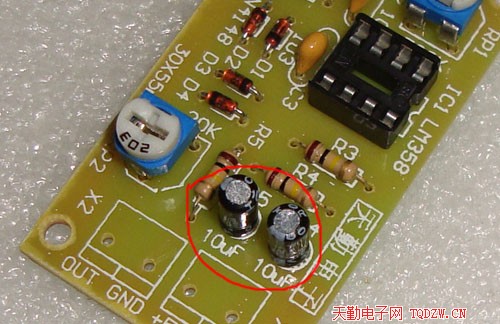

5、焊接电解电容,阴影部分是负极

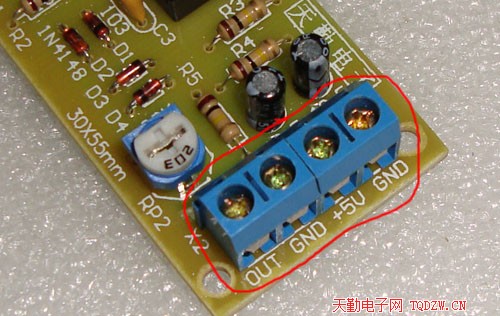

6、最后焊接两只接线座,焊接前先把两只接线座扣在一块

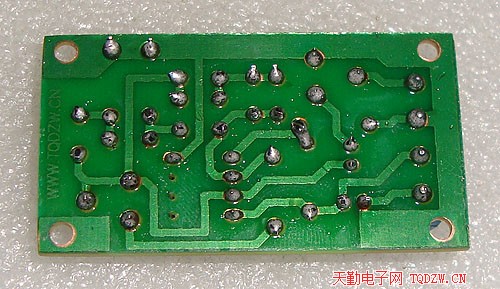

7、来一张反面照片

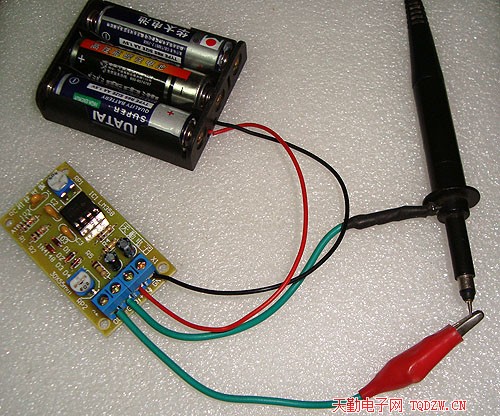

8、通电测试,接上4.5V电源(可以用三节电池供电,套件中不含电池盒、电池),输出端接示波器,将RP2调到中间位置,再调节RP1,使示波器上出现波形,仔细调节RP1,使波形良好。

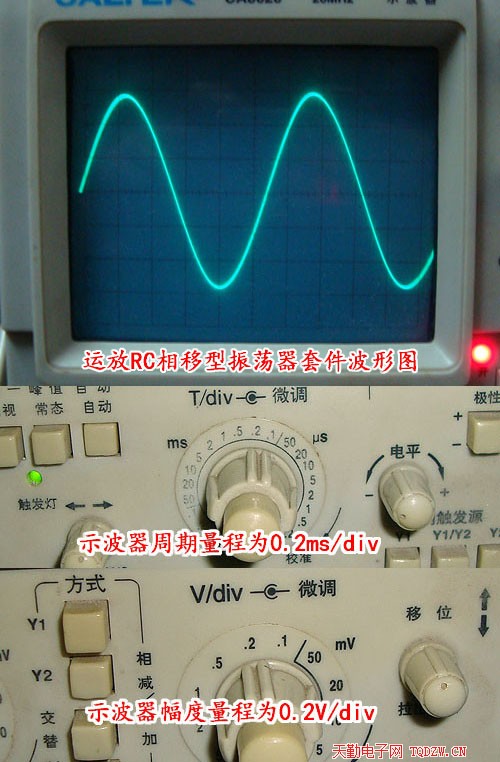

9、运放RC相移型振荡器套件波形图以及示波器周期和幅度量程,由此图可知振荡周期为1.1ms,最大幅度为1.2Vpp

|
